Lamborghini Caloreclima SEC 30 Manuel

BRUCIATORI

CALDAIE MURALI E TERRA A GAS

GRUPPI TERMICI IN GHISA E IN ACCIAIO

GENERATORI DI ARIA CALDA

TRATTAMENTO ACQUA

CONDIZIONAMENTO

11/2003

Cod. 97.50625.0

LAMBORGHINI CALOR S.p.A.

VIA STATALE, 342

44040 DOSSO (FERRARA)

ITALIA

TEL. ITALIA 0532/359811 - EXPORT 0532/359913

FAX ITALIA 0532/359952 - EXPORT 0532/359947

Le illustrazioni e i dati riportati sono indicativi e non impegnano. La LAMBORGHINI si riserva il diritto di apportare senza

obbligo di preavviso tutte le modifiche che ritiene più opportuno per l'evoluzione del prodotto.

Las ilustraciones y los datos son indicativos y no comprometen. LAMBORGHINI se reserva el derecho de realizar sin preaviso

todas las modificaciones que estime oportuno para la evolución del producto

The illustrations and data given are indicative and are not binding on the manufacturer. LAMBORGHINI reserves the right to

make those changes, considered necessary, for the improvement of the product without forwaming the customer.

Les illustrations et les données sont à titre indicatif et sans engagement. La LAMBORGHINI se réserve le droit d'apporter sans

obligation de prèavis les modifications qu'elle retient le plus nécessaires pour l'evolution du produit.

Die Abbildungen und die angegebenen Daten sind, als indikativ und nicht verpflichtend zu verstehen.

Die LAMBORGHINI behält sich das Recht vor, ohne Voranküdigung die adequatesten Verbesserungen bezüglich der Entwicklung

des Produktes vorzunehmen.

CALDAIE IN GHISA AD ALTO RENDIMENTO

CHAUDIERE EN FONTE A HAUT RENDEMENT

CALDERAS DE HIERRO FUNDIDO DE ALTO RENDIMENTO

CAST IRON BOILER FOR HIGH EFFICIENCY

SPEZIALHEIZKESSEL AUS GUSSEISEN

0444 351044

AZIENDA CERTIFICATA ISO 9001

-VI

MANUALE DI

INSTALLAZIONE E

MANUTENZIONE

MONTAGE

UTILISATION

ENTRETIEN

MANUAL DE

INSTALACION Y

MANTENIMIENTO

INSTALLATION AND

MAINTENANCE

MANUAL

HANDBUCH

FÜR INSTALLATION

UND WARTUNG

Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto

forniscono importanti indicazioni riguardanti la sicurezza d'installazione, d'uso e di

manutenzione.

Conservare con cura questo libretto per ogni ulteriore consultazione.

L'installazione deve essere effetuata da personale qualificato che sarà responsabile del

rispetto delle norme di sicurezza vigenti.

ITALIANO 4

Lire attentivement le mode d'emploi et les instructions du présent livret car ils fournissent

des indications de l'emploi et de la manutention.

Conserver avec soin ce livret pour ultérieures consultations.

L'installation doit être effectuée par un personnel qualifié qui sera responsable de respecter

les normes de sécurité en viguer.

FRANCAIS 18

ESPANOL 32

Leer atentamente las instrucciones y las advertencias que contiene el presente folleto ya

que dan indicaciones importantes relativas a la seguridad de la instalación, al uso y al

mantenimiento.

Conservar con cuidado este folleto para cualquier ulterior consulta.

La instalación debe ser efectuada por personal cualificado que tendrá la responsabilidad

de respetar las normas de seguridad vigentes.

Las partes del embalaje ( bolsas de plástico, espuma de poliestirol, etc... ) no hay que

dejarlas al alcance de los niños ya que son potenciales fuentes de peligro.

Leer atentamente y conservar los cupones de garantía.

ENGLISH 46

Read carefully all warnings and instructions contained in this manual as they give

important safety instructions regarding installation, use and maintenance. Keep

this manual for future reference. Installation must be carried out by qualified

personnel who will be responsible for respecting existing safety regulations.

DEUTSCH 60

Bitte lesen Sie die Anleitungen und Hinweise in dem vorliegenden Handbuch aufmerk-

sam durch. Sie enthalten wichtige Informationen bezüglich Installation, Gebrauch und

Wartung. Bewahren Sie dieses Handbuch zum späteren Nachschlagen sorgfältig auf.

Die Installation ist von qualifiziertem Fachpersonal unter Berücksichtigung der gelten-

den Sicherheitsvorschriften durchzuführen.

Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto forniscono impor-

tanti indicazioni riguardanti la sicurezza d’installazione, d’uso e di manutenzione.

Conservare con cura questo libretto per ogni ulteriore consultazione.

L’installazione deve essere effettuata da personale qualificato che sarà responsabile del rispetto delle nor-

me di sicurezza vigenti.

Complimenti...

… per l’ottima scelta!

La LAMBORGHINI garantisce non solo la qualità del prodotto, ma anche l'efficienza della sua rete di

assistenza tecnica.

PER OGNI NECESSITÀ RIVOLGERSI ALLA PIÙ VICINA AGENZIA LAMBORGHINI.

INDICE PAGINA

GENERALITÀ 7

DIMENSIONI E CARATTERISTICHE TECNICHE 7

COMPONENTI PRINCIPALI 9

INSTALLAZIONE 10

COLLEGAMENTI ELETTRICI - SCHEMI 10

VERIFICHE E CONTROLLI 12

ACCENSIONE - SPEGNIMENTO 12

MANUTENZIONE PERIODICA 12

ABBINAMENTO CALDAIA - BOLLITORE 13

MONTAGGIO KIT ACOUSTIC COVER 15

MONTAGGIO KIT OROLOGIO PROGRAMMATORE 16

Le caldaie in ghisa ad alto rendimento SEC hanno superato

test di omologazione europei e sono in linea con le più restrittive

norme in fatto di sicurezza e rendimento.

GENERALITÀ

La serie SEC 30 è un generatore di calore ad alto rendimento per il riscaldamento domestico o industriale,

adatto a funzionare con bruciatori di combustibili liquidi e/o gassosi.

Il corpo caldaia è costituito da elementi in ghisa, assemblati con biconi e tiranti in acciaio, il cui profilo è

stato particolarmente curato con un ottimale ripartizione delle alette, che consente un’alta efficacia termica

e conseguente alto risparmio energetico.

L’estetica ed il completo isolamento sono assicurati da un elegante cruscotto, da un mantello verniciato e da

un rivestimento in lana di vetro di grosso spessore che riduce al minimo le dispersioni di calore verso

l’ambiente.

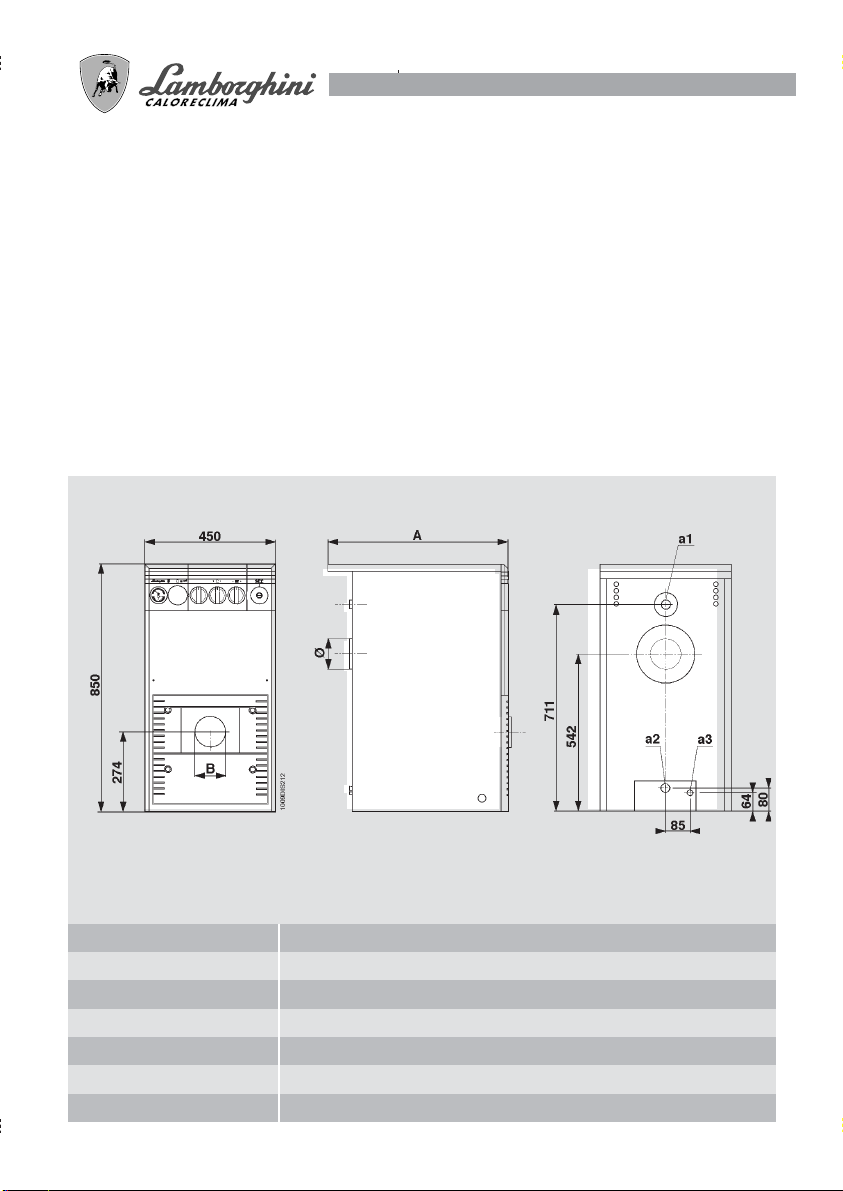

DIMENSIONI

Fig. 1

SEC 30

Mandata impianto 1 1/2"

Ritorno impianto 1 1/2"

Scarico caldaia 1/2"

420

105

130

CARATTERISTICHE TECNICHE

N.B.: - La temperatura massima d'esercizio dell'acqua di riscaldamento dell'impianto è di 90 °C.

- La temperatura minima d'esercizio dell'acqua di riscaldamento dell'impianto è di 45 °C.

kcal/h

bar

∆p mbar

∆t 10

∆t 20

SEC 30

PORTATA

TERMICA UTILE

PORTATA

TERMICA NOMINALE

PORTATA UTILE

REGOLABILE FINO A

N°ELEMENTI

CONTENUTO ACQUA

LUNGHEZZA CÁM. COMB.

DIMENSIONI CÁM. COMB.

PRESSIONI D'ESERCIZIO

PERD. CARICO CÁM. COMB.

VOLUME CÁM. DI COMB.

PERDITE DI

CARICO ACQUA

PESO CORPO

30,6

26300

34,0

29200

24,3

20900

386

260x310

0,10

20,15

1,8

105

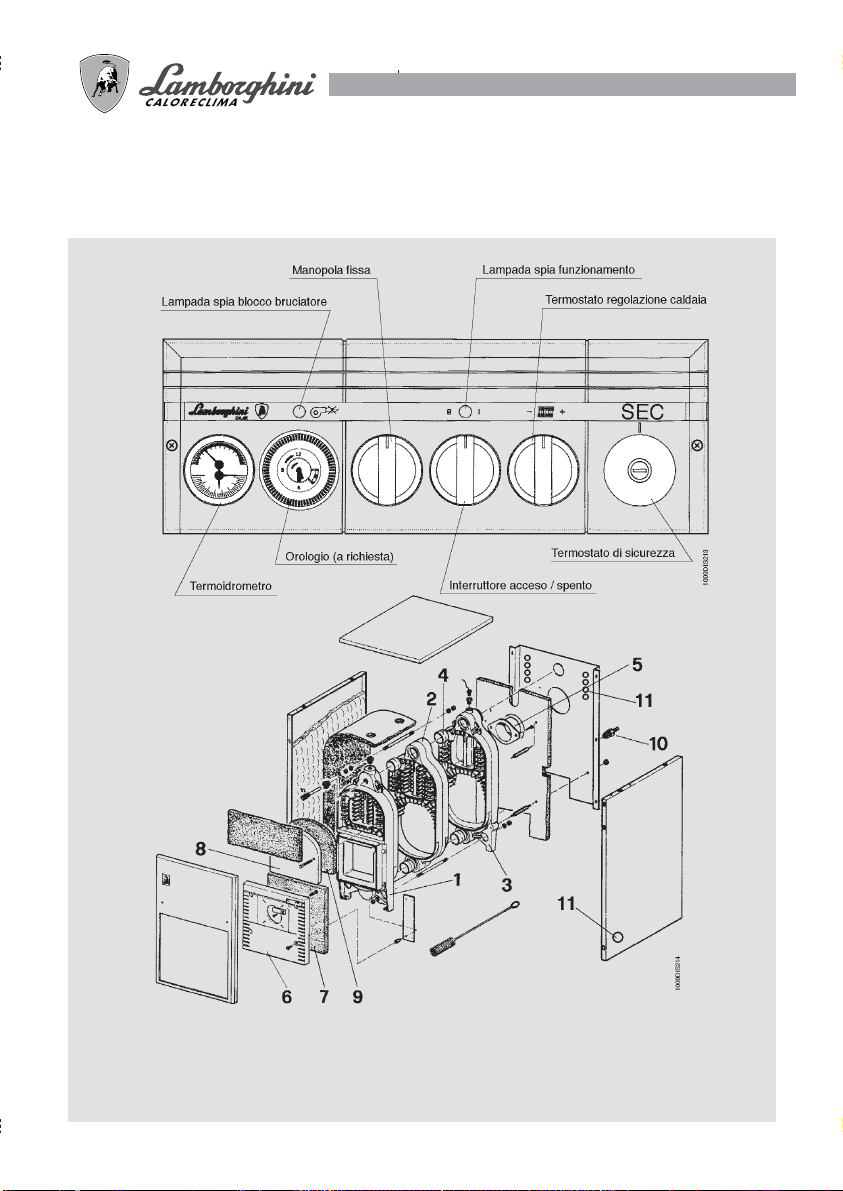

1Elemento anteriore

2Elemento intermedio

3Elemento posteriore

4Bicono

5Attacco camino

6Portina portabruciatore

7Isolante portina portabruciatore

8Portina per pulizia

9Isolante portina pulizia

10 Rubinetto scarico

11 Fori per pressacavi

COMPONENTI PRINCIPALI

CRUSCOTTO SEC 30

Fig. 2

Fig. 3

Der Umschalthebel neben den beweglichen Tastfüßchen erlaubt die folgenden drei Einstellmöglichkeiten:

1Hebel auf Stellung “I” : Heizbetrieb des Kessels für die Anlage ist ausgeschlossen

2Hebel auf Stellung “O”: Kessel bleibt für die Heizung durchgehend in Betrieb und wird über Kessel-

und Raumthermostat gesteuert.

3Hebel in Stellung zwischen “I” und “O”: automatischer Kesselbetrieb für die Heizung nach dem vom

Betreiber anhand der beweglichen Zeiger eingestellten Programm.

PROGRAMMIERUNG

Durch Drehen der Programmscheibe im Uhrzeigersinn wird die gewählte Stunde eingestellt, wie auf einer

normalen Uhr. Die Einschaltzeiten können durch Senken der beweglichen Tastfüßchen gewählt werden: bis

zu minimal 15-Minuten-Intervalle (jedes bewegliche Tastfüßchen).

Abb. 17

Abb. 18

Anschlußklemmleisten

230 V - 50/60 Hz Hauptschalter

16 A - 250 V ~

MONTAGE DER PROGRAMM-SCHALTUHR

Den Deckel vom entsprechenden Schaltfeld abnehmen und die Schalt-

uhr mit den 4 beiliegenden Schrauben (Abb. 17) befestigen. Die Schalt-

uhr durch Verbindung der Kontakte 1 und 2 an PHASE und NULLEI-

TER, sowie die Kontakte 3 und 5 der Schaltuhr in Serie der Thermostat-

leitung elektrisch anschließen. (Abb. 18)

INSTALLAZIONE

L’installazione della caldaia deve essere effettuata solo da Personale Qualificato, seguendo le indicazioni

del Costruttore ed in ottemperanza a tutte le leggi e disposizioni che regolano la materia. Si raccomanda in

particolar modo il rispetto delle norme in materia di sicurezza e di quelle che regolano la costruzione e

l’ubicazione delle canne fumarie.

ALLACCIAMENTO IDRAULICO

Eseguire l’allacciamento idraulico dell’apparecchio rispettando le indicazioni poste in prossimità di ogni

attacco e quelle riportate nella figura 1 di questo libretto. L’allacciamento deve essere fatto in modo che i

tubi siano liberi da tensioni ed è d’obbligo montare la valvola di sicurezza sul circuito riscaldamento, in un

punto il più vicino possibile alla caldaia, senza che vi sia, tra questa e la valvola, alcuna ostruzione od

organo d’intercettazione.

L’apparecchio non viene fornito di vaso di espansione; il suo collega-

mento deve essere pertanto effettuato a cura dell’Installatore. A tal

proposito si ricorda che la pressione dell’impianto, a freddo, deve

essere compresa tra 0,5 e 1,5 bar.

COLLEGAMENTO ALLA CANNA FUMARIA

Si raccomanda di collegare la caldaia ad una buona canna fumaria,

costruita nel rispetto delle normi vigenti. Il condotto tra caldaia e

canna fumaria deve essere di materiale adatto allo scopo, ovvero

resistente alla temperatura ed alla corrosione. Nei punti di giunzione

si raccomanda di curare la tenuta e di isolare termicamente tutto il

condotto tra caldaia e camino al fine di evitare la formazione di

condensa.

COLLEGAMENTI ELETTRICI - SCHEMI

Effettuare i collegamenti dei circolatori, del bruciatore e dell’even-

tuale termostato ambiente, rispettando le indicazioni degli schemi

allegati (Figg. 6/7). Si raccomanda di interporre tra la rete e l’appa-

recchio un interruttore bipolare, con apertura dei contatti di almeno

3 mm, munito di fusibili di 5A max.

Utilizzare per ogni collegamento elettronico i pressacavi (skintop) in

dotazione.

Si raccomanda inoltre di collegare l’apparecchio ad un buon im-

pianto di terra.

La Lamborghini Calor s.p.a. declina ogni responsabilità per danni

a persone o a cose, causati per il mancato collegamento dell’appa-

recchio ad un buon impianto di terra.

N.B.: Il cavo bruciatore (Pos. 1 Fig. 5) può essere posizionato, a

seconda della necessità dell’utente, a destra oppure a sinistra.

Fig. 4

Fig. 5

HYDRAULIKKREISLAUF SEC 30 + BVE

LEGENDE

BBrenner

CiB Speicherpumpe

CiR Anlagenumwälzpumpe

SAbsperrklappe

VE Ausdehnungsgefäß

VR Rückschlagventil

VS Sicherheitsventil

CiR

BCALDAIA

CiB

BOLLITORE

SCARICO

RUBINETTO

DI UTILIZZO

ACQUEDOTTO

1009DIS223

Abb. 12

KESSEL

WASSERLEITUNG

WASSERABFLUß

BOILER

BENUTZHANN

SF Spia di funzionamento

TA Termostato ambiente (eventuale)

TR Termostato di regolazione

TS Termostato di sicurezza

LEGENDA

BBruciatore

CBr Collegamento bruciatore

CBol Connettore bollitore

IG Interruttore generale

SB Spia di blocco

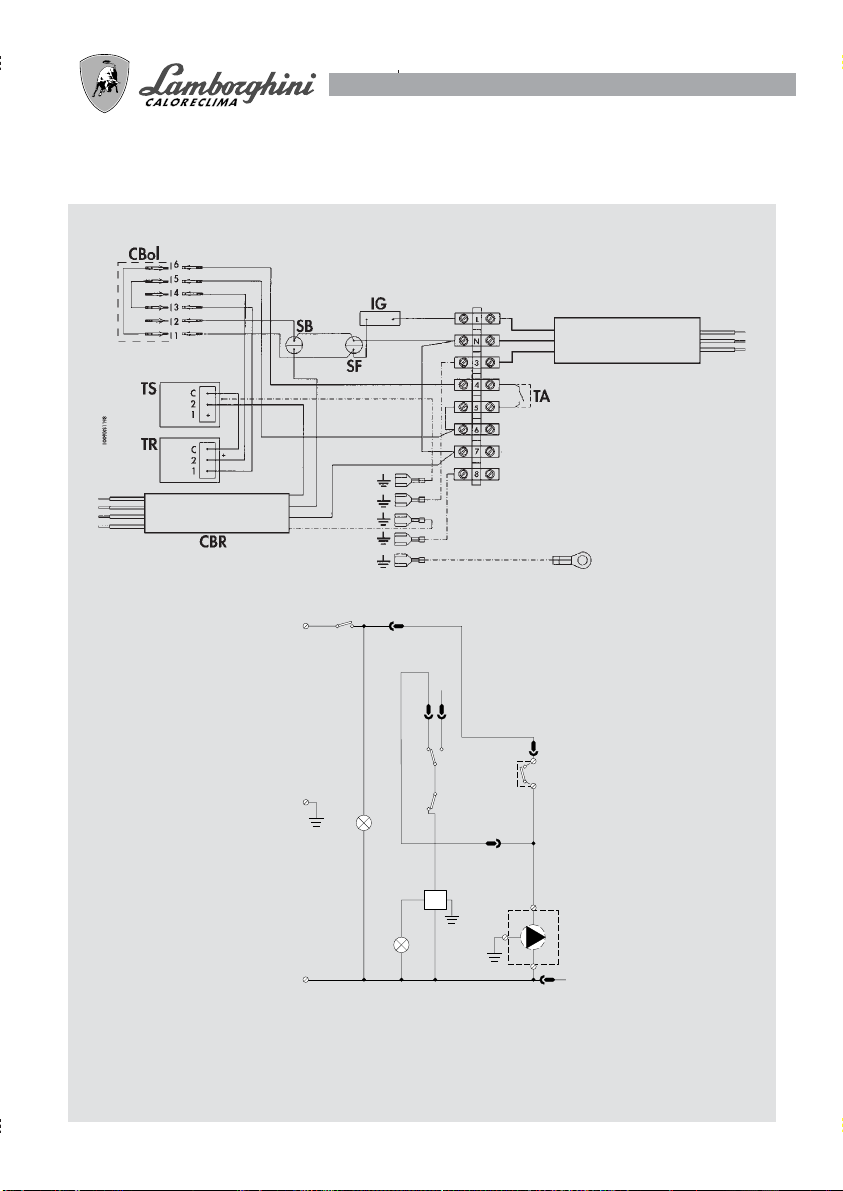

SCHEMA DI COLLEGAMENTO SEC 30

SCHEMA DI PRINCIPIO SEC 30

Fig. 6

Fig. 7

CAVO 3x1 mmq PVC-HT

ALIMENTAZIONE DA

RETE 220Vac

CAVO 4x1 mmq PVC-HT

COLL. APPARECCHIATURA

CONTROLLO BRUCIATORE

FEMM. 6 POLI

MAS. 6 POLI

Per l'installazione del bollitore,

eliminare il conduttore.

MARR.

AZZ.

G./V.

GIALLO/V.

MARRONE

NERO

AZZURRO

LIG 1

CTS

1009DIS1199

Circolatore di

riscaldamento

PINZIPSCHEMA SEC 30 + BVE

A=900 (Kombination mit BVE 80)

A=1050 (Kombination mit BVE 120)

Abb. 10

Abb. 11

LEGENDE

BBrenner

CiB Speicherpumpe

CiR Anlagenumwälzpumpe

EI Wahlschalter SOMMER/

WINTER

IG Hauptschalter

SB Störlampe

SF Betriebslampe

TA Raumthermostat

TB Speicherthermostat

TR Regelthermostat

TS Sicherheitstemperatur-

wächter

TP Vorheriger thermostat

LIG 14

CiB

CTS

CTP

1009DIS1200

BRAUN

WEIß

ROT

BLAU

CiR

VERIFICHE E CONTROLLI

PRIMA DELL'ACCENSIONE INIZIALE

Prima dell’accensione iniziale, è buona norma controllare che:

al’impianto sia riempito alla giusta pressione e sia ben sfiatato;

bnon vi siano perdite d’acqua o di combustibile;

cl’alimentazione elettrica sia corretta;

dtutto il condotto fumi sia stato eseguito correttamente e che non sia troppo vicino o attraversi parti

infiammabili;

enon vi siano sostanze infiammabili nelle vicinanze dell’apparecchio;

fil bruciatore sia proporzionato alla potenza di caldaia;

gle valvole d’intercettazione acqua siano aperte.

DOPO L'ACCENSIONE INIZIALE

Dopo la prima accensione è buona norma controllare che:

●il bruciatore funzioni correttamente.

Questo controllo va fatto con gli appositi strumenti;

●i termostati funzionino correttamente;

●l’acqua circoli nell’impianto;

●l’evacuazione dei fumi avvenga completamente attraverso il camino.

ACCENSIONE - SPEGNIMENTO

ACCENSIONE INIZIALE

Effettuati i controlli preliminari, si può procedere con le seguenti manovre di accensione:

1aprire la valvola d’intercettazione combustibile (eventuale);

2regolare il termostato caldaia (Fig. 2) al valore desiderato;

3chiudere l’interruttore a monte della caldaia e l’interruttore acceso/spento (Fig. 2) posto sul pannello

comandi.

SPEGNIMENTO

Per brevi periodi di sosta è sufficiente agire sull’interruttore acceso/spento (Fig. 2) posto sul pannello

comandi.

Per lunghe soste durante il periodo invernale, onde evitare danni causati dal gelo, è necessario introdurre

l’apposito antigelo nell’impianto o svuotare quest’ultimo completamente.

MANUTENZIONE PERIODICA

La manutenzione della caldaia deve essere eseguita da Personale Qualificato.

E’ buona norma far eseguire il controllo dell’apparecchio almeno una volta all’anno, prima della stagione

invernale. Tale controllo deve riguardare, oltre lo stato di pulizia della caldaia, anche il funzionamento

corretto di tutti i suoi dispositivi di controllo e di sicurezza nonché il bruciatore.

Deve essere inoltre controllato lo stato di tutto lo scarico fumi.

Abb. 8

REINIGUNG DES KESSELS

●Das Gerät spannungslos schalten;

●die Verkleidungsbleche 1,2 und 3 (Abb. 8)

abnehmen;

●die Brennkammer reinigen

●den gesamten Abgasweg kontrollieren und

eventuell reinigen.

Zur Reinigung des Brenners beachten Sie bitte die

Betriebsanleitung des Brenners.

Drahtbürste

Schrauben

Table des matières

Langues :

Autres manuels Lamborghini Caloreclima Chaudière

Lamborghini Caloreclima

Lamborghini Caloreclima XILO T 24 M W TOP Manuel

Lamborghini Caloreclima

Lamborghini Caloreclima Futuria 24 PLUS MB W TOP Manuel

Lamborghini Caloreclima

Lamborghini Caloreclima 20 MCS W TOP U/IT Manuel

Lamborghini Caloreclima

Lamborghini Caloreclima BIG FK Series Manuel utilisateur

Lamborghini Caloreclima

Lamborghini Caloreclima Xilo T 20 MSW TOP Manuel utilisateur

Lamborghini Caloreclima

Lamborghini Caloreclima NINFA N LOW NOX 24 MCS Guide de dépannage

Lamborghini Caloreclima

Lamborghini Caloreclima AXE 3 D UNIT 32 R Guide de dépannage

Lamborghini Caloreclima

Lamborghini Caloreclima FL 32 MCA Guide de dépannage

Lamborghini Caloreclima

Lamborghini Caloreclima AXE 3 32 B 100 Manuel technique

Lamborghini Caloreclima

Lamborghini Caloreclima FUTURIA 24 MT W TOP Manuel

Lamborghini Caloreclima

Lamborghini Caloreclima GASTER N 56 AW Manuel technique

Lamborghini Caloreclima

Lamborghini Caloreclima FL 24 MCS Guide de dépannage

Lamborghini Caloreclima

Lamborghini Caloreclima EASY TECH D F Manuel technique

Lamborghini Caloreclima

Lamborghini Caloreclima KYRA D 30 SI UNIT Guide de dépannage

Lamborghini Caloreclima

Lamborghini Caloreclima MEGAPREX N 720N Manuel technique

Lamborghini Caloreclima

Lamborghini Caloreclima DORA 260 HT Manuel d'utilisation

Lamborghini Caloreclima

Lamborghini Caloreclima ALMA 24 MBS W TOP Manuel du produit

Lamborghini Caloreclima

Lamborghini Caloreclima FL D LN C24 Manuel technique

Lamborghini Caloreclima

Lamborghini Caloreclima NINFA N 24 MCA Guide de dépannage

Lamborghini Caloreclima

Lamborghini Caloreclima TREND 28 MBS W TOP Manuel

Lamborghini Caloreclima

Lamborghini Caloreclima NINFA 24 MCS Guide de dépannage

Lamborghini Caloreclima

Lamborghini Caloreclima EASY TECH D C24 Manuel technique

Lamborghini Caloreclima

Lamborghini Caloreclima TITAN 150 Manuel technique

Lamborghini Caloreclima

Lamborghini Caloreclima AXE3D 32 Guide de dépannage

Manuels Chaudière populaires d'autres marques

Vaillant

Vaillant uniSTOR VIH SW GB 500 BES Manuel utilisateur

Radijator

Radijator BIO max 23.1 Manuel utilisateur

Brunner

Brunner BSV 20 Manuel utilisateur

Buderus

Buderus Logamax GB062-24 KDE H V2 Manuel utilisateur

Potterton

Potterton 50e Fiche technique

UTICA BOILERS

UTICA BOILERS TriFire Manuel utilisateur

Joannes

Joannes LADY Series Manuel

ECR International

ECR International UB90-125 Manuel d'instructions

Froling

Froling FHG Turbo 3000 Manuel utilisateur

Froling

Froling P4 Pellet 8 - 105 Manuel utilisateur

U.S. Boiler Company

U.S. Boiler Company K2 Manuel utilisateur

Henrad

Henrad C95 FF Manuel utilisateur

NeOvo

NeOvo EcoNox EF 36 Manuel utilisateur

Potterton

Potterton PROMAX SL 12 Manuel utilisateur

Eco Hometec

Eco Hometec EC 25 COMPACT Manuel utilisateur

Viessmann

Viessmann VITODENS 200 Mode d’emploi

Baxi

Baxi Prime 1.24 Manuel utilisateur

REXNOVA

REXNOVA ISA 20 BITHERMAL Manuel utilisateur
