VP-440 Quick Start Guide

This guide helps you install and use your product for the first time. For more detailed information, g

http://www.kramerav.com/manual/VP-440 to download the latest manual or scan the QR code on the left.

o to

Step 1: Check what’s in the box

4 Rubber feet

1 Quick start guide

The VP-440 Presentation Switcher/Scaler

1 Power cord

Step 2: Install the VP-440

Mount the machine in a rack or place on a table.

Step 3: Connect inputs and outputs

Always switch OFF the power on each device before connecting it to your .

For best results, we recommend that you always use Kramer high-performance cables to connect AV equipment to the VP-440.

VP-440

P/N: Rev:

VP-440 Quick Start (P/N: 2900-300476QS REV 2)

For the Ethernet and HDBaseT connectors,

see the proper wiring diagram below:

Orange / White

Orange

Green / White

Blue

Blue / White

Green

Brown / White

Brown

PIN Wire Color

EIA / TIA 568B

RJ-45 Pinout

For optimum range and performance use

Kramer's

BC-HDKat6a cable. This specially built cable

significantly outperforms regular CAT 5/CAT 6

cables.

2 9 0 0 - 3 0 0 4 7 6 QS

For a condenser

microphone:

For a dynamic

microphone:

The Microphone Pinout:

Microphone +

Microphone -

Ground

Microphone

Ground

Microphone

BluRay Disk

Player Laptop

Analog Audio

Inputs

Analog Audio

Output

Projector

LCD

Display

Computer Graphics

Source (PC)

Control Device

Step 6: Operate via the front panel buttons and/or via the:

Step 5: Set operation parameters via OSD menu

WWW.KRAMERAV.COM

RS-232 and Ethernet:Embedded Web

Page:

Connect the 5V DC power adapter to the rear of the VP-440 and connect the adapter to the mains electricity.

Step 4: Connect the power

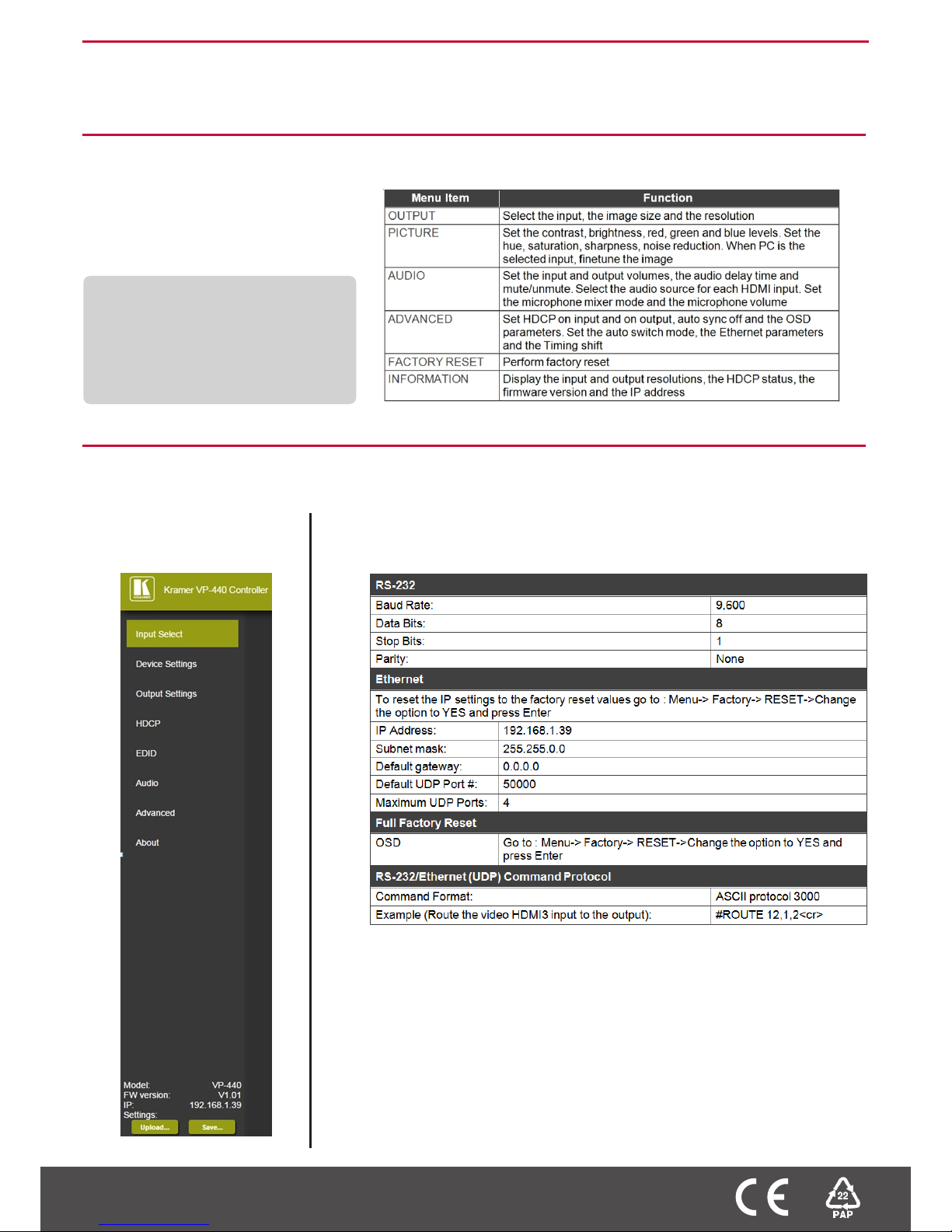

Enter the OSD menu via the MENU button

on the front panel. Select a menu item

and set parameters as required.

If you cannot see any images, verify that the

display, TV, or projector is in good working

order and is connected to the VP-440. If you

still don't see an image, press and hold the

RESET TO XGA/720P button for 3 seconds

to reset the output to XGA or 720p

resolution.
