KDE5KDE3

Elektrischer Durchlauferhitzer

Electric Instantaneous Water Heater

Chauffe-Eau Électrique Instantané

ילמשח ידימ םימ םמחמ

2 / 421 / 402 / 42



תישפנ וא תישוח ,תיזיפ ,תולבגומ ילעב םישנא ןכו הלעמו 3 ליגמ םידלי י"ע עצובי רישכמב שומישה

רישכמב חוטב שומישל עגונב חוקיפ וא הכרדה ורבעו החנהב ,רישכמב שומישב עדיו ןויסינ ירסח וא

םע קחשל םידליל רשפאל ןיא .רישכמב שומישמ םרגיהל תולולעש תוירשפא תונכסל םירע םהו

.החגשה אלל הקוזחת וא ןויקינ תדובע לכ עצבל םידליל רשפאל ןיא .רישכמה

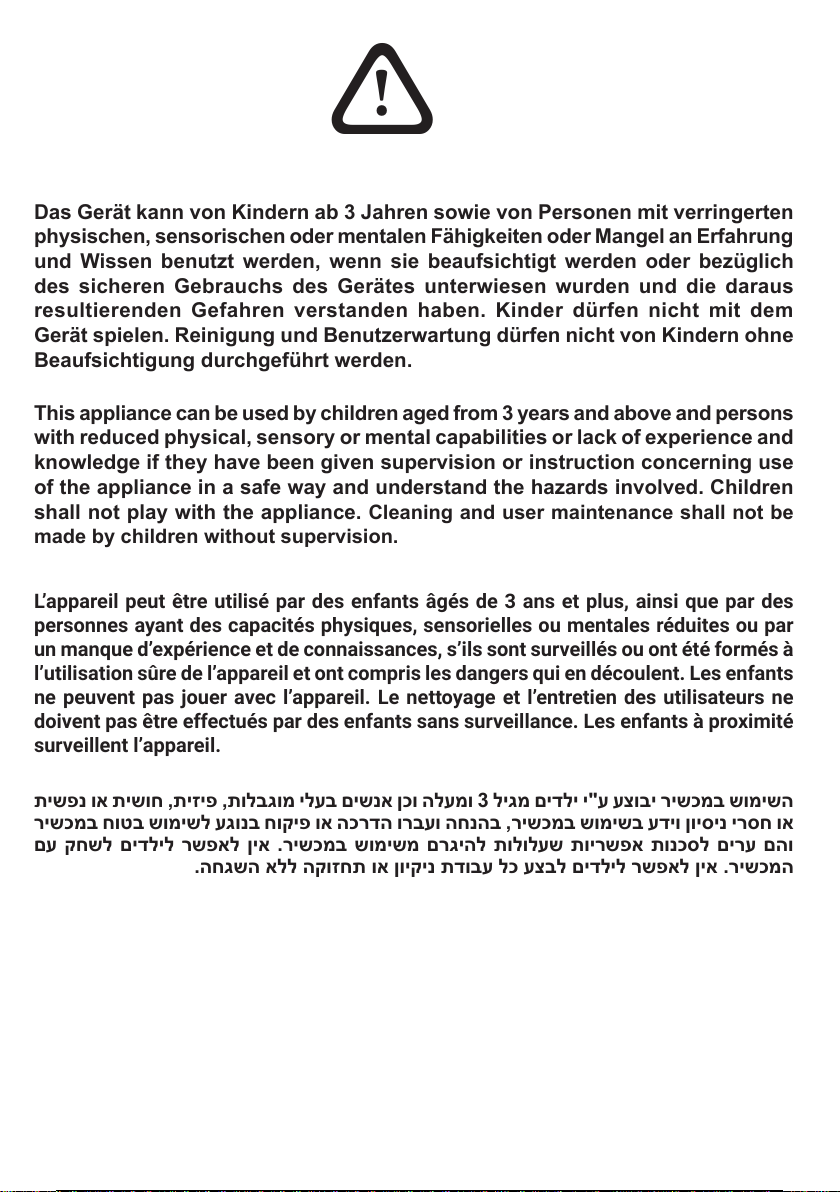

Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten

physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung

und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich

des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus

resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem

Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne

Beaufsichtigung durchgeführt werden.

This appliance can be used by children aged from 3 years and above and persons

with reduced physical, sensory or mental capabilities or lack of experience and

knowledge if they have been given supervision or instruction concerning use

of the appliance in a safe way and understand the hazards involved. Children

shall not play with the appliance. Cleaning and user maintenance shall not be

made by children without supervision.

L’appareil peut être utilisé par des enfants âgés de 3 ans et plus, ainsi que par des

personnes ayant des capacités physiques, sensorielles ou mentales réduites ou par

un manque d’expérience et de connaissances, s’ils sont surveillés ou ont été formés à

l’utilisation sûre de l’appareil et ont compris les dangers qui en découlent. Les enfants

ne peuvent pas jouer avec l’appareil. Le nettoyage et l’entretien des utilisateurs ne

doivent pas être effectués par des enfants sans surveillance. Les enfants à proximité

surveillent l’appareil.

3 / 422 / 403 / 42

DE;EN;FR;IL -099C_f.1290 3

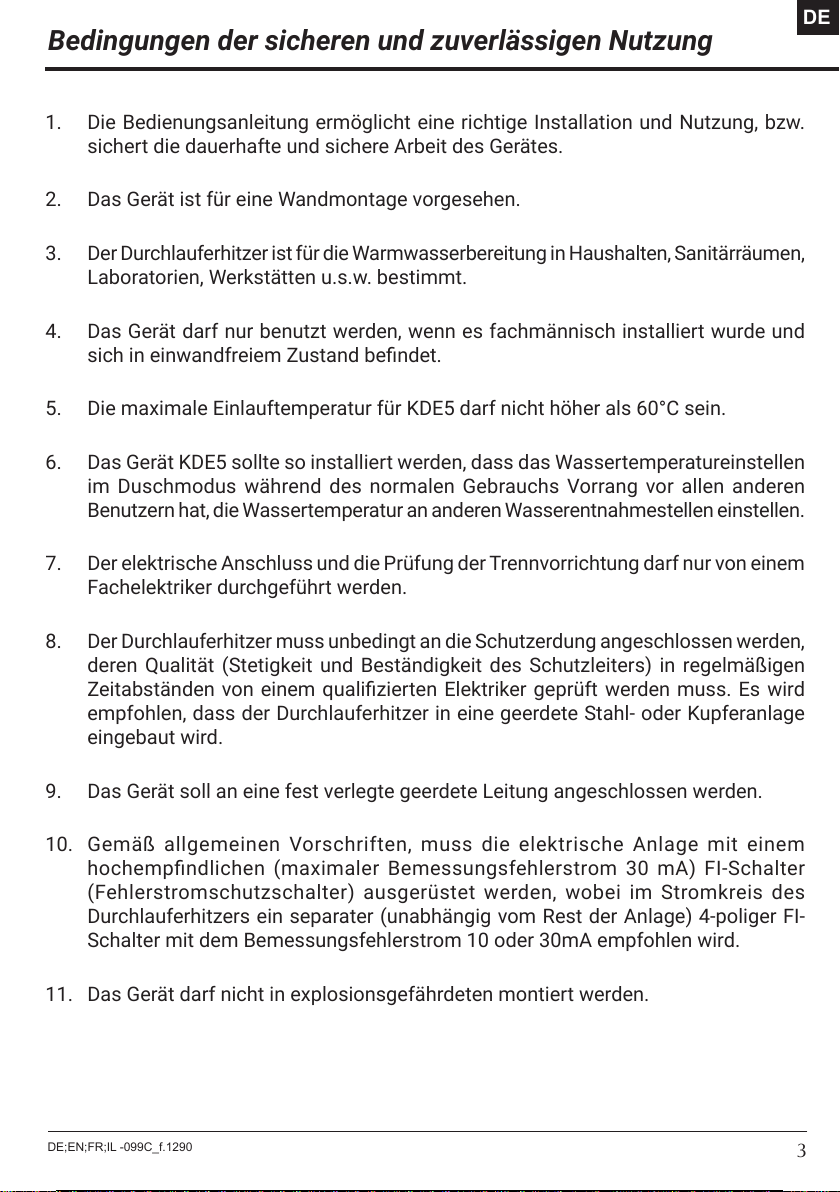

Bedingungen der sicheren und zuverlässigen Nutzung

1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw.

sichert die dauerhafte und sichere Arbeit des Gerätes.

2. Das Gerät ist für eine Wandmontage vorgesehen.

3. Der Durchlauferhitzer ist für die Warmwasserbereitung in Haushalten, Sanitärräumen,

Laboratorien, Werkstätten u.s.w. bestimmt.

4. Das Gerät darf nur benutzt werden, wenn es fachmännisch installiert wurde und

sich in einwandfreiem Zustand bendet.

5. Die maximale Einlauftemperatur für KDE5 darf nicht höher als 60°C sein.

6. Das Gerät KDE5 sollte so installiert werden, dass das Wassertemperatureinstellen

im Duschmodus während des normalen Gebrauchs Vorrang vor allen anderen

Benutzern hat, die Wassertemperatur an anderen Wasserentnahmestellen einstellen.

7. Der elektrische Anschluss und die Prüfung der Trennvorrichtung darf nur von einem

Fachelektriker durchgeführt werden.

8. Der Durchlauferhitzer muss unbedingt an die Schutzerdung angeschlossen werden,

deren Qualität (Stetigkeit und Beständigkeit des Schutzleiters) in regelmäßigen

Zeitabständen von einem qualizierten Elektriker geprüft werden muss. Es wird

empfohlen, dass der Durchlauferhitzer in eine geerdete Stahl- oder Kupferanlage

eingebaut wird.

9. Das Gerät soll an eine fest verlegte geerdete Leitung angeschlossen werden.

10. Gemäß allgemeinen Vorschriften, muss die elektrische Anlage mit einem

hochempndlichen (maximaler Bemessungsfehlerstrom 30 mA) FI-Schalter

(Fehlerstromschutzschalter) ausgerüstet werden, wobei im Stromkreis des

Durchlauferhitzers ein separater (unabhängig vom Rest der Anlage) 4-poliger FI-

Schalter mit dem Bemessungsfehlerstrom 10 oder 30mA empfohlen wird.

11. Das Gerät darf nicht in explosionsgefährdeten montiert werden.

4 / 423 / 404 / 42

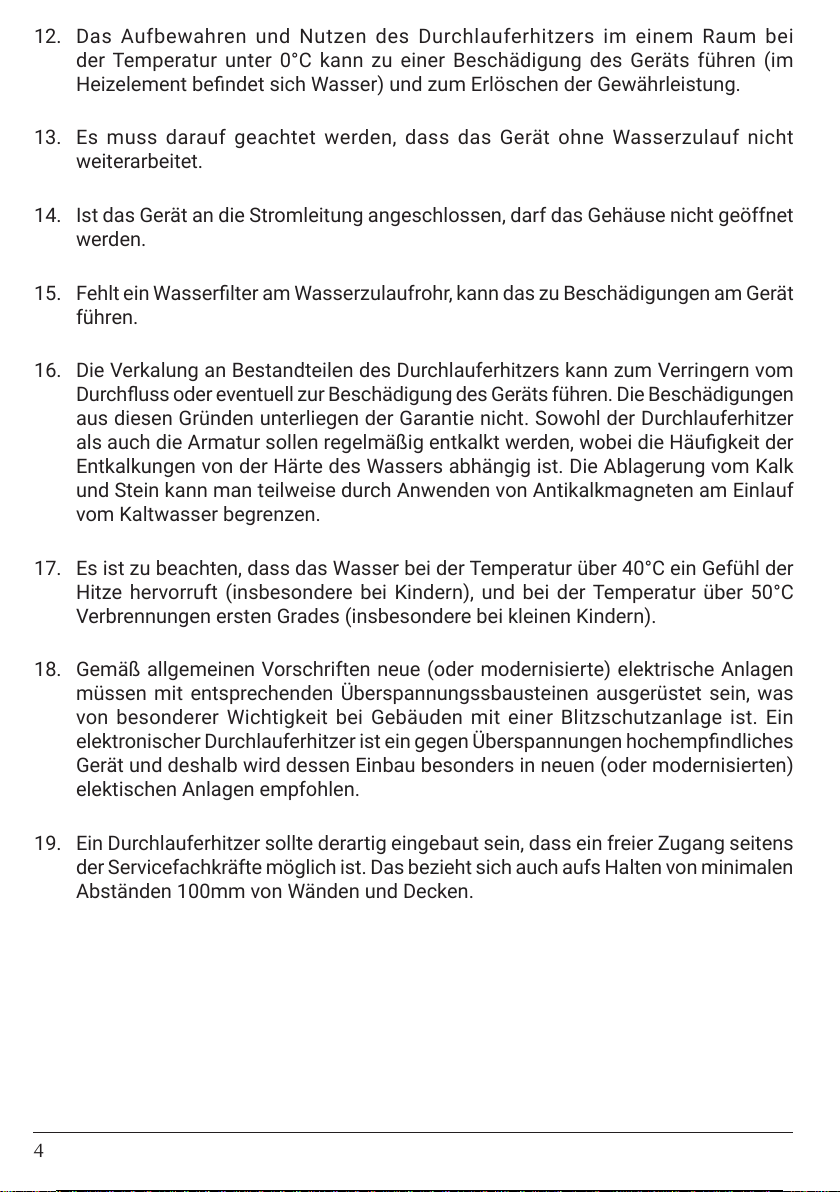

12. Das Aufbewahren und Nutzen des Durchlauferhitzers im einem Raum bei

der Temperatur unter 0°C kann zu einer Beschädigung des Geräts führen (im

Heizelement bendet sich Wasser) und zum Erlöschen der Gewährleistung.

13. Es muss darauf geachtet werden, dass das Gerät ohne Wasserzulauf nicht

weiterarbeitet.

14. Ist das Gerät an die Stromleitung angeschlossen, darf das Gehäuse nicht geöffnet

werden.

15. Fehlt ein Wasserlter am Wasserzulaufrohr, kann das zu Beschädigungen am Gerät

führen.

16. Die Verkalung an Bestandteilen des Durchlauferhitzers kann zum Verringern vom

Durchuss oder eventuell zur Beschädigung des Geräts führen. Die Beschädigungen

aus diesen Gründen unterliegen der Garantie nicht. Sowohl der Durchlauferhitzer

als auch die Armatur sollen regelmäßig entkalkt werden, wobei die Häugkeit der

Entkalkungen von der Härte des Wassers abhängig ist. Die Ablagerung vom Kalk

und Stein kann man teilweise durch Anwenden von Antikalkmagneten am Einlauf

vom Kaltwasser begrenzen.

17. Es ist zu beachten, dass das Wasser bei der Temperatur über 40°C ein Gefühl der

Hitze hervorruft (insbesondere bei Kindern), und bei der Temperatur über 50°C

Verbrennungen ersten Grades (insbesondere bei kleinen Kindern).

18. Gemäß allgemeinen Vorschriften neue (oder modernisierte) elektrische Anlagen

müssen mit entsprechenden Überspannungssbausteinen ausgerüstet sein, was

von besonderer Wichtigkeit bei Gebäuden mit einer Blitzschutzanlage ist. Ein

elektronischer Durchlauferhitzer ist ein gegen Überspannungen hochempndliches

Gerät und deshalb wird dessen Einbau besonders in neuen (oder modernisierten)

elektischen Anlagen empfohlen.

19. Ein Durchlauferhitzer sollte derartig eingebaut sein, dass ein freier Zugang seitens

der Servicefachkräfte möglich ist. Das bezieht sich auch aufs Halten von minimalen

Abständen 100mm von Wänden und Decken.

5 / 424 / 405 / 42

DE;EN;FR;IL -099C_f.1290 5

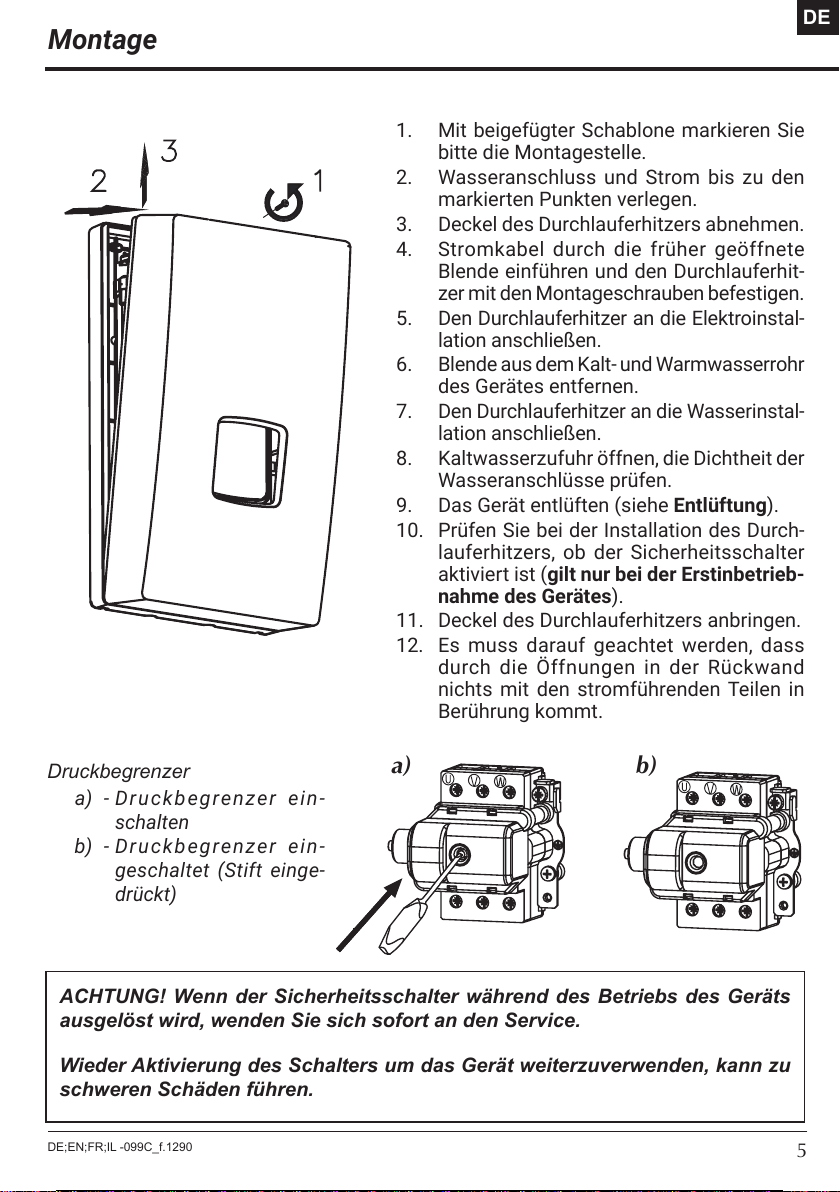

Montage

1. Mit beigefügter Schablone markieren Sie

bitte die Montagestelle.

2. Wasseranschluss und Strom bis zu den

markierten Punkten verlegen.

3. Deckel des Durchlauferhitzers abnehmen.

4. Stromkabel durch die früher geöffnete

Blende einführen und den Durchlauferhit-

zer mit den Montageschrauben befestigen.

5. Den Durchlauferhitzer an die Elektroinstal-

lation anschließen.

6. Blende aus dem Kalt- und Warmwasserrohr

des Gerätes entfernen.

7. Den Durchlauferhitzer an die Wasserinstal-

lation anschließen.

8. Kaltwasserzufuhr öffnen, die Dichtheit der

Wasseranschlüsse prüfen.

9. Das Gerät entlüften (siehe Entlüftung).

10. Prüfen Sie bei der Installation des Durch-

lauferhitzers, ob der Sicherheitsschalter

aktiviert ist (gilt nur bei der Erstinbetrieb-

nahme des Gerätes).

11. Deckel des Durchlauferhitzers anbringen.

12. Es muss darauf geachtet werden, dass

durch die Öffnungen in der Rückwand

nichts mit den stromführenden Teilen in

Berührung kommt.

Druckbegrenzer

a) - Druckbegrenzer ein-

schalten

b) - Druckbegrenzer ein-

geschaltet (Stift einge-

drückt)

ACHTUNG! Wenn der Sicherheitsschalter während des Betriebs des Geräts

ausgelöst wird, wenden Sie sich sofort an den Service.

Wieder Aktivierung des Schalters um das Gerät weiterzuverwenden, kann zu

schweren Schäden führen.



a) b)

6 / 425 / 406 / 42

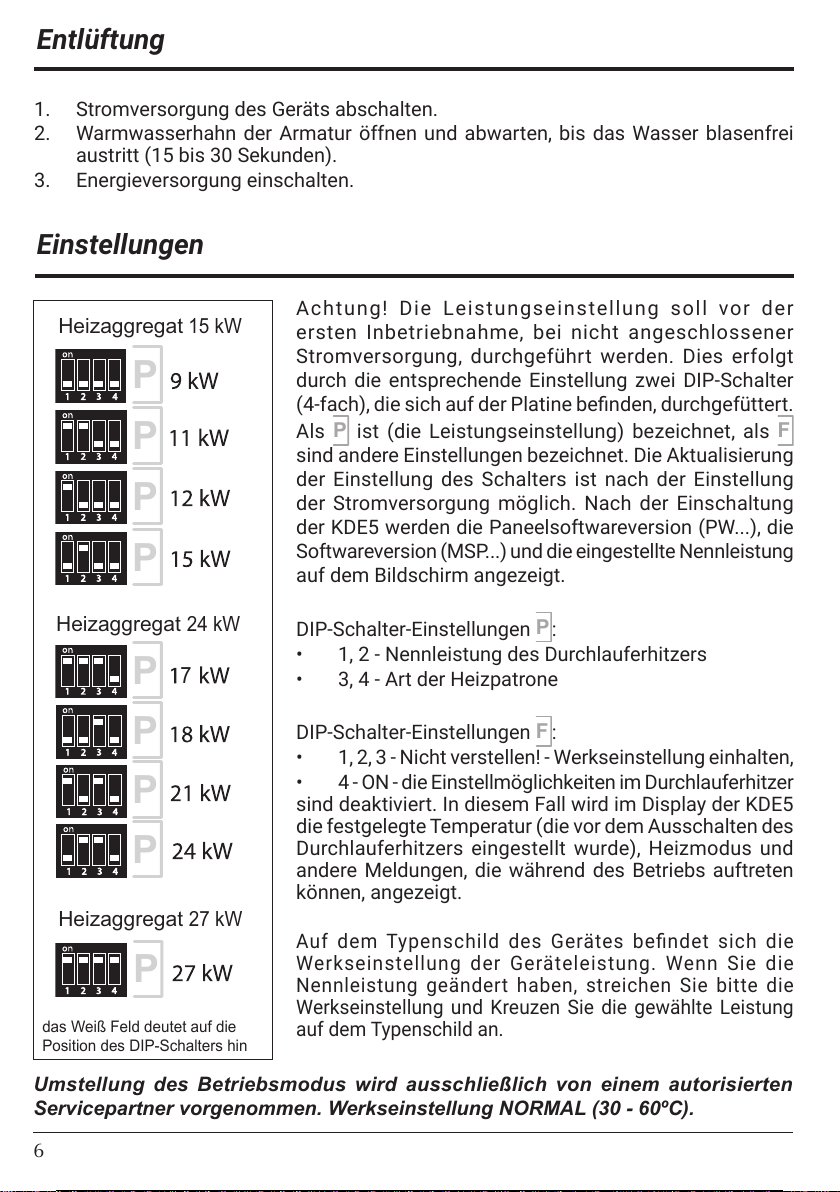

Einstellungen

Heizaggregat

15 kW

Heizaggregat

24 kW

Heizaggregat

27 kW

Achtung! Die Leistungseinstellung soll vor der

ersten Inbetriebnahme, bei nicht angeschlossener

Stromversorgung, durchgeführt werden. Dies erfolgt

durch die entsprechende Einstellung zwei DIP-Schalter

(4-fach), die sich auf der Platine benden, durchgefüttert.

Als Pist (die Leistungseinstellung) bezeichnet, als F

sind andere Einstellungen bezeichnet. Die Aktualisierung

der Einstellung des Schalters ist nach der Einstellung

der Stromversorgung möglich. Nach der Einschaltung

der KDE5 werden die Paneelsoftwareversion (PW...), die

Softwareversion (MSP...) und die eingestellte Nennleistung

auf dem Bildschirm angezeigt.

DIP-Schalter-Einstellungen P:

• 1, 2 - Nennleistung des Durchlauferhitzers

• 3, 4 - Art der Heizpatrone

DIP-Schalter-Einstellungen F:

• 1, 2, 3 - Nicht verstellen! - Werkseinstellung einhalten,

• 4 - ON - die Einstellmöglichkeiten im Durchlauferhitzer

sind deaktiviert. In diesem Fall wird im Display der KDE5

die festgelegte Temperatur (die vor dem Ausschalten des

Durchlauferhitzers eingestellt wurde), Heizmodus und

andere Meldungen, die während des Betriebs auftreten

können, angezeigt.

Auf dem Typenschild des Gerätes bendet sich die

Werkseinstellung der Geräteleistung. Wenn Sie die

Nennleistung geändert haben, streichen Sie bitte die

Werkseinstellung und Kreuzen Sie die gewählte Leistung

auf dem Typenschild an.

das Weiß Feld deutet auf die

Position des DIP-Schalters hin

Entlüftung

1. Stromversorgung des Geräts abschalten.

2. Warmwasserhahn der Armatur öffnen und abwarten, bis das Wasser blasenfrei

austritt (15 bis 30 Sekunden).

3. Energieversorgung einschalten.

Umstellung des Betriebsmodus wird ausschließlich von einem autorisierten

Servicepartner vorgenommen. Werkseinstellung NORMAL (30 - 60ºC).

7 / 426 / 407 / 42

DE;EN;FR;IL -099C_f.1290 7

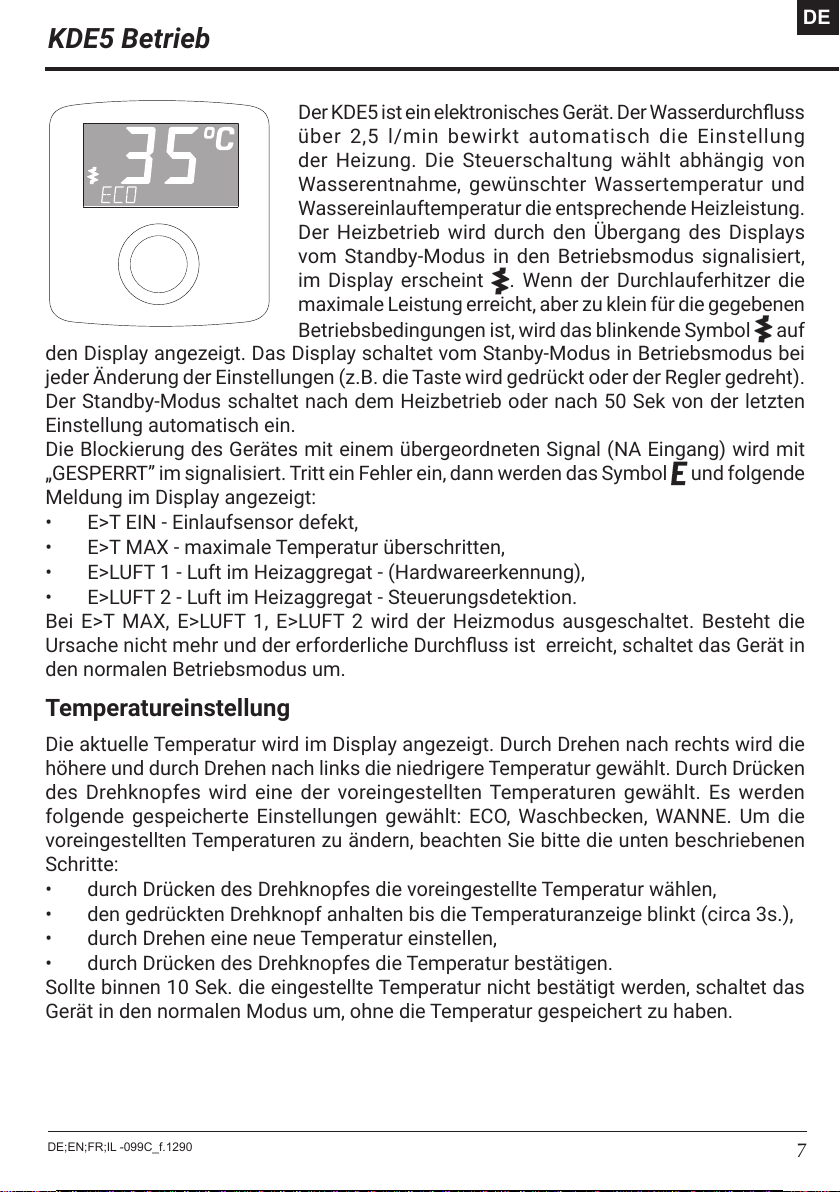

KDE5 Betrieb

Der KDE5 ist ein elektronisches Gerät. Der Wasserdurchuss

über 2,5 l/min bewirkt automatisch die Einstellung

der Heizung. Die Steuerschaltung wählt abhängig von

Wasserentnahme, gewünschter Wassertemperatur und

Wassereinlauftemperatur die entsprechende Heizleistung.

Der Heizbetrieb wird durch den Übergang des Displays

vom Standby-Modus in den Betriebsmodus signalisiert,

im Display erscheint . Wenn der Durchlauferhitzer die

maximale Leistung erreicht, aber zu klein für die gegebenen

Betriebsbedingungen ist, wird das blinkende Symbol auf

den Display angezeigt. Das Display schaltet vom Stanby-Modus in Betriebsmodus bei

jeder Änderung der Einstellungen (z.B. die Taste wird gedrückt oder der Regler gedreht).

Der Standby-Modus schaltet nach dem Heizbetrieb oder nach 50 Sek von der letzten

Einstellung automatisch ein.

Die Blockierung des Gerätes mit einem übergeordneten Signal (NA Eingang) wird mit

„GESPERRT” im signalisiert. Tritt ein Fehler ein, dann werden das Symbol und folgende

Meldung im Display angezeigt:

• E>T EIN - Einlaufsensor defekt,

• E>T MAX - maximale Temperatur überschritten,

• E>LUFT 1 - Luft im Heizaggregat - (Hardwareerkennung),

• E>LUFT 2 - Luft im Heizaggregat - Steuerungsdetektion.

Bei E>T MAX, E>LUFT 1, E>LUFT 2 wird der Heizmodus ausgeschaltet. Besteht die

Ursache nicht mehr und der erforderliche Durchuss ist erreicht, schaltet das Gerät in

den normalen Betriebsmodus um.

Temperatureinstellung

Die aktuelle Temperatur wird im Display angezeigt. Durch Drehen nach rechts wird die

höhere und durch Drehen nach links die niedrigere Temperatur gewählt. Durch Drücken

des Drehknopfes wird eine der voreingestellten Temperaturen gewählt. Es werden

folgende gespeicherte Einstellungen gewählt: ECO, Waschbecken, WANNE. Um die

voreingestellten Temperaturen zu ändern, beachten Sie bitte die unten beschriebenen

Schritte:

• durch Drücken des Drehknopfes die voreingestellte Temperatur wählen,

• den gedrückten Drehknopf anhalten bis die Temperaturanzeige blinkt (circa 3s.),

• durch Drehen eine neue Temperatur einstellen,

• durch Drücken des Drehknopfes die Temperatur bestätigen.

Sollte binnen 10 Sek. die eingestellte Temperatur nicht bestätigt werden, schaltet das

Gerät in den normalen Modus um, ohne die Temperatur gespeichert zu haben.

8 / 427 / 408 / 42

Einstellung und Parameteransicht

Mit dem Reglerknopf die gewünschte minimale Temperatur einstellen und den Knopf 5

Sekunden lang halten bis im Display „T SOLL” angezeigt wird.

Durch Drehen des Reglerknopfs wählt man den gewünschten Wert. Ein Teil der Positionen

dient ausschließlich zur Ansicht der Einstellungen (z.B. >T EINLAUF oder >LEISTUNG)

und der andere Teil ist für die Konguration des Betriebs zuständig (z.B. Helligkeit oder

Auswahl der Menüsprache). Um den Wert zu ändern, sollte man den Reglerknopf drücken

(Positionsanzeige blinkt), neuen Wert durch Drehen des Reglerknopfs einstellen, die

Änderungen durch Drücken des Reglerknopfs bestätigen. Wenn der neue Wert nicht

eingestellt ist, wird binnen 10 Sek. zum Menü zurückgekehrt und die letzte eingeführte

Änderung wird somit annulliert.

Das Speichern neuer Parameter erfolgt ausschließlich durch Verlassen der

Menüfunktion [>ZURUECK].

Umgeschaltete Parameter, wie folgt:

• [>T SOLL] Einstellung der Temperatur (minimale Einstellung-maximale Einstellung)

- °C,

• [>T EINLAUF] Wert der Einlauftemperatur - °C,

• [>T AUSLAUF] Wert der Auslauftemperatur [>T AUS] - °C,

• [>DURCHFLUSS] Durchuss l/min,

• [>LEISTUNG] eingeschaltete Leistung - %,

• [>T Wert h] Betriebzeit des Durchlauferhitzers,

• [>LCD MIN] minimale Helligkeit/ Sleep Modus (0-LCD MAX),

• [>LCD MAX] maximale Helligkeit/Standby-Modus (LCD MIN 25),

• [>DEUTSCH] Auswahl der Menüsprache,

• [>TEMP MAX] Einschränkung der maximalenTemperatur (min. Einstellung-maximale

Einstellung),

- man sollte beachten, dass die Einschränkung der maximalen Temperatur in den

Einstellungen gespeichert wird,

- jeder Versuch, eine höhere Temperatur als die eingestellte zu wählen,wird durch

die Anzeige des Schlosssymbols 1 Sekunde lang signalisiert,

• [>TEST]- Funktion nur für autorisierten Service,

• [>P-GRENZE] es wird die eingestellte Leistung des Durchlauferhitzers auf den

Schaltern angezeigt,

- durch Drücken des Reglerknopfs kann man die aktuelle Programmversion (PW...,

MSP...) prüfen,

- die Werkseinstellungen wiederherstellen [WERKSRESET] und den Start der Treiber

noch einmal ausführen [NEUSTART],

- die Funktionen [WERKSRESET] und [NEUSTART] werden durch das Drücken und

Halten des Reglerknops (5 Sekunden lang) aktiviert,

• [>ZURUECK] das Speichern der Parameter und Verlassen des Menüs.

Das automatische Verlassen des Menüs (ohne Speichern der Änderungen) nach 5 Min.

seit der letzten Tätigkeit.

9 / 428 / 409 / 42

DE;EN;FR;IL -099C_f.1290 9

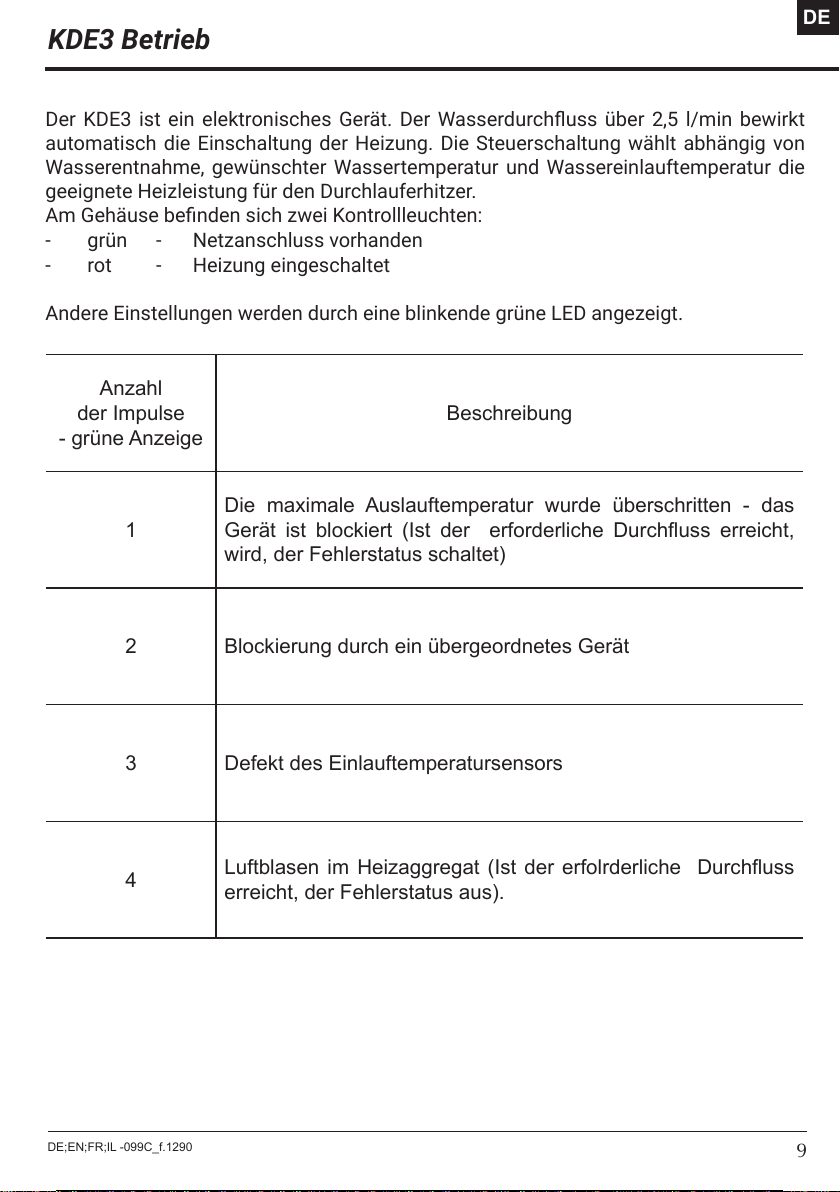

Der KDE3 ist ein elektronisches Gerät. Der Wasserdurchuss über 2,5 l/min bewirkt

automatisch die Einschaltung der Heizung. Die Steuerschaltung wählt abhängig von

Wasserentnahme, gewünschter Wassertemperatur und Wassereinlauftemperatur die

geeignete Heizleistung für den Durchlauferhitzer.

Am Gehäuse benden sich zwei Kontrollleuchten:

- grün - Netzanschluss vorhanden

- rot - Heizung eingeschaltet

Andere Einstellungen werden durch eine blinkende grüne LED angezeigt.

KDE3 Betrieb

Anzahl

der Impulse

- grüne Anzeige

Beschreibung

Die maximale Auslauftemperatur wurde überschritten - das

        



2 Blockierung durch ein übergeordnetes Gerät

3 Defekt des Einlauftemperatursensors

4   



10 / 429 / 4010 / 42

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Kospel Chauffe-eau

Kospel

Kospel OSV Series Manuel utilisateur

Kospel

Kospel EPS2.P Instructions d'utilisation

Kospel

Kospel EPJ.P-4,4 Manuel utilisateur

Kospel

Kospel EPS2-3,5 Manuel utilisateur

Kospel

Kospel SWP Manuel utilisateur

Kospel

Kospel EPO.D-5 Manuel utilisateur

Kospel

Kospel KDE Instructions d'utilisation

Kospel

Kospel PPE2 Manuel utilisateur

Kospel

Kospel PPE1 Manuel utilisateur

Kospel

Kospel SV Manuel utilisateur

Kospel

Kospel PPH2 Manuel utilisateur

Kospel

Kospel EPO Amicus 4 Manuel utilisateur

Kospel

Kospel KDE Series Manuel utilisateur

Kospel

Kospel EPS2 Manuel utilisateur

Kospel

Kospel POC.D.5 Manuel utilisateur

Kospel

Kospel SWP Series Manuel utilisateur

Kospel

Kospel EPS2 Manuel utilisateur

Kospel

Kospel MAXIMUS electronic EPP36.1 Manuel utilisateur

Kospel

Kospel EPO.G Manuel utilisateur

Kospel

Kospel EPO2 Manuel utilisateur

Kospel

Kospel EPO2-3 Manuel utilisateur

Kospel

Kospel SVK Manuel utilisateur

Kospel

Kospel KDH Manuel utilisateur

Kospel

Kospel LUXUS KDH-9 Manuel utilisateur

Manuels Chauffe-eau populaires d'autres marques

Kenmore

Kenmore 153.582400 Manuel utilisateur

Applimo

Applimo Edel AIR Manuel utilisateur

STIEBEL ELTRON

STIEBEL ELTRON Eltronom SHU 5 S Manuel utilisateur

clage

clage E-Mini Series Manuel utilisateur

Toyotomi

Toyotomi Oil Miser OM-180 Manuel utilisateur

Bradford White

Bradford White EF Series Manuel utilisateur

Eccotemp

Eccotemp 40-H Manuel utilisateur

Dimplex

Dimplex ECSd125-580 Mode d’emploi

Dux

Dux 32FCR6N Manuel utilisateur

Toyotomi

Toyotomi Oil Miser OM-148 (Type D) Guide de dépannage

Noritz

Noritz N-132M Manuel d'instructions

TESY

TESY GCV7/4S 10047 Fiche technique

A.O. Smith

A.O. Smith Gphe 50 Manuel utilisateur

Koryo

Koryo KWHZF15Y Manuel utilisateur

Pentair

Pentair PSC-14-4-02 Manuel utilisateur

GE 40M06AAG Instructions de montage

Thermor

Thermor AEROMAX SPLIT 2 Manuel utilisateur

American Hometec

American Hometec AHQ-B03X Manuel utilisateur
