Kontron MUNGO560 Manuel utilisateur

MUNGO560MUNGO560

North Bridge

Jumpers

Introduction

JUMPER SETTINGS

(* = Default Setting)

JUMPER SETTINGS

(* = Default Setting)

LCD Power Selection (J1)

1,2 <+5V for LCD Power>

2,3 <+3V for LCD Power>

RTCCMOSClear(J4)

1-2 Normal Operation

2-3 Clear CMOS Contents

2. After installing the processor and memory, install the board into a chassis.

Connect the Power (J37) and HDD (J7) LEDs, the Power On (J14) and Reset (J13) switches,

and Speaker (J21) to the system interface connectors. (See the Connector Diagram on the next page.)

4. Connect all other devices such as the IDE, USB and Ethernet. (See the Connector Diagram on the next page.)

5. Connect power from the power supply to the power input connector (J37).

NOTE: Standard power supply conversion cables are available. Please let us know your needs.

MUNGO560 Jumper Locations

1. Carefully remove your SBC from the packaging and set it on an ESD-protected work area.

This Quick Reference Card provides jumper and connector locations (next page)

to help you get your system running quickly. For complete connector

pinout information, please download the MUNGO560 manual from the Kontron Web site.

South Bridge

CPU

PN 932-0039-00-B

MUNGO560MUNGO560

Connectors

210

1291

183

184

J37

J34

J39

J36

J21

J31

J16

J38

J14

J29

J30

J13

J10 J15

J25

J32 J33

J35

J20

J12

10/100 Ethernet GB Ethernet

CPU

North Bridge

South Bridge

10 9

SATA Activity Header

IDE + CF Activity Header

SATA Port 0

SATA Port 1

Chassis Intrusion

2 x LVDS Interface

Reset

Power Switch

Secondary IDE (Compact Flash)

Primary IDE

DDR Memory Socket

Chassis Speaker Header

COM Port 1

J10

J12

J13

J14

J15

J16

J20

J21

J25

J29

J30

J31

J32

J33

J34

J35

J36

J37

J38

J39

J40

J41

VGA

Chassis Fan I/F

COM Port 2

AC ‘97 Audio Signals Header

USB Port 3 & 4

CPU Fan I/F

USBPort1&2

Ethernet Ports 1 and 2

Power Input

10/100 ACT/LINK Header

10/100/1000 ACT/LINK Header

Mini-PCI (Back)

64-bit Mini-PCI Extension (Back)

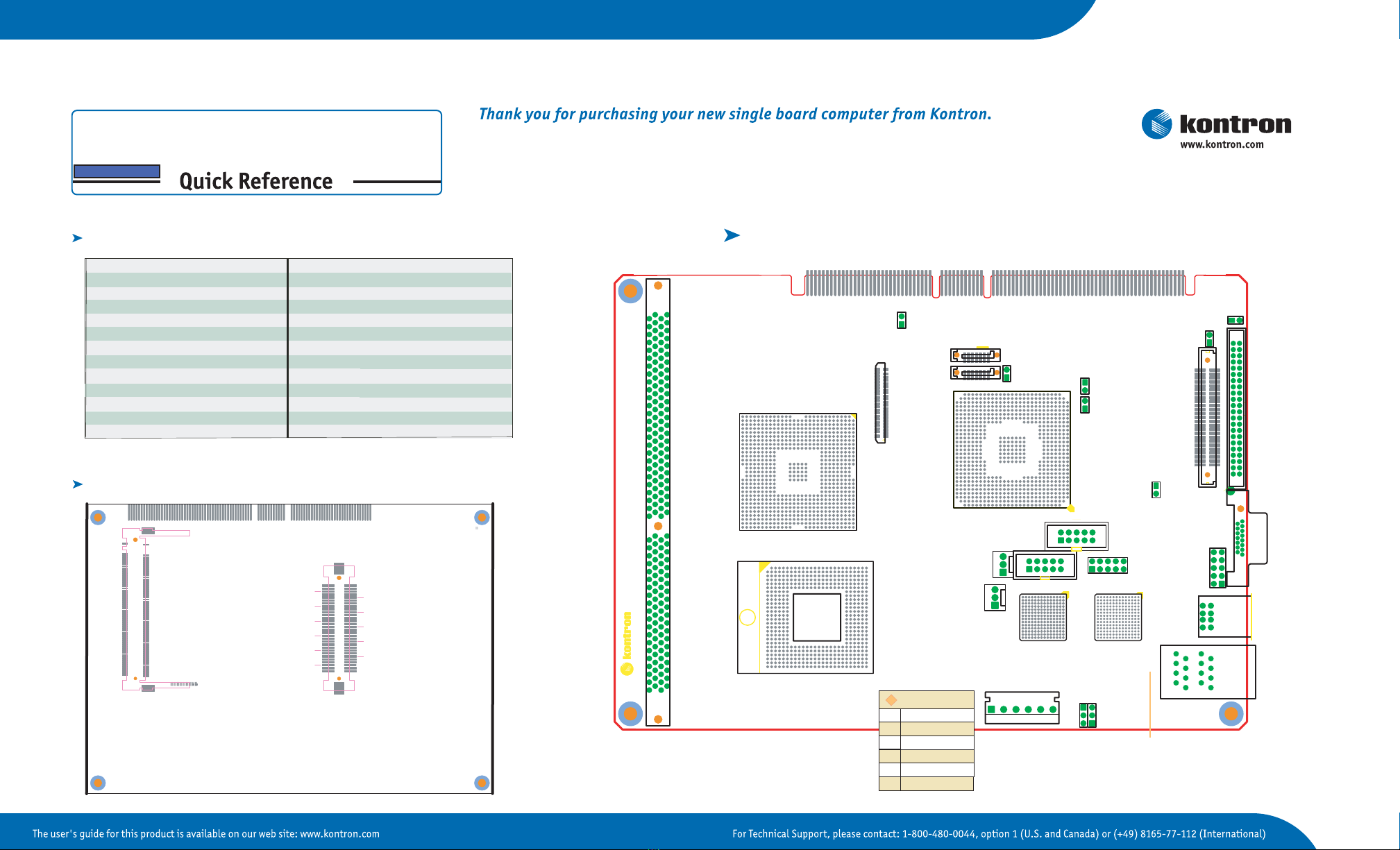

MUNGO560 Frontside Connectors

J37 Power

+5V

+12V

+GND

Ethernet Port Notes:

Top Port: 10/100

Bottom Port: 10/100/1000

244

J41 12

Backside Connectors

J40

PN 932-0039-00-A

PN 932-0039-00-B
