Konig & Meyer 80310 Manuel utilisateur

TECHNISCHE DATEN

Diese Montageanleitung bitte sorgfältig durchlesen!

STATIV

- Höhe gesamt: 1280 mm

- Höhe Auflage: 820 mm

- Rundsockel: ø 275 x 41 mm

- Grundrohr: ø 20 x 800 mm

MATERIAL

- Sockel: Stahl, verzinkt, PA, TPE

- Grundrohr: Stahl

OBERFLÄCHE reinweiß, pulverbeschichtet

GEWICHT 2,8 kg

SPENDERHALTER

- Lochbilder zur Montage von Eurospendern:

-a. 350/500 ml: 40 x 169 mm

-b. 1000 ml: 40 x 203 mm

- Tropfschale: ø 70 x 47 mm

MATERIAL

- Flaschenhalter: Stahl, Polyamid

- Gewinde: Stahl, Messing, Zink

OBERFLÄCHE reinweiß, pulverbeschichtet

GEWICHT 1,4 kg

SICHERHEITSHINWEISE

Die Sicherheit der Installation hängt ab von:

RUNDSOCKEL

Aufgrund der Schwere vorsichtig handhaben,

insbesondere nicht fallen lassen (Quetschgefahr).

MONTAGE

Auf feste Schraubverbindungen achten.

UNTERGRUND

Ständer nur auf geeigneten, d.h. ebenen und

tragfähigen Böden abstellen.

TRAGLAST

Nur für passende Eurospender (350/500/1000ml);

siehe oben TECHNISCHE DATEN.

UMGEBUNG

Negative äußere Einflüsse (Stöße, Herumzerren,

Erschütterungen, Wind etc.) sind zu vermeiden.

HANDHABUNG

Bei Richtungsänderungen der Spenderflasche stets

den kompletten Ständer drehen. Niemals das

Gewinde 3der Flaschenhalterung lösen.

MONTAGEANLEITUNG

STATIV

1Rundsockel (mit Gummiring) auf den Boden legen,

2Grundrohr mit dem Außengewinde bis zum

2Anschlag in den Rundsockel eindrehen.

SPENDERHALTER

3Gewindebolzen des Spenderhalters bis zum

3Anschlag in das Grundrohr eindrehen.

4Die Tropfschale kann zur Reinigung

4entnommen werden. Anschließend die Schale

4von oben wieder in die Freimachung einpressen.

EUROSPENDER (nicht im Lieferumfang)

5Eurospender (div. Hersteller) verfügen allgemein

5über folgende Lochbilder zur Montage:

5- 3 x ø 5 mm, Abstand: 40 x 169 mm (350/500 ml - Fl.)

5- 3 x ø 5 mm, Abstand: 40 x 203 mm (1000 ml - Fl.)

5HINWEIS - Vom Hersteller beigefügte Dübel und

5Schrauben dienen meist nur zur direkten Wand-

5montage - diese hier nicht verwenden. Sondern:

6Befestigen Sie die Eurospender-Rückwand mit:

6- 3 x Schrauben M5 x 15 mm, 3 x U-Scheiben ø 5 mm,

6- 3 x Sicherungsmuttern M5 (DIN985).

7Das Spendergehäuse so montieren wie in der

7Anleitung des Herstellers beschrieben.

DESINFEKTIONSFLASCHE (nicht im Lieferumfang)

8Die Desinfektionsflasche so platzieren wie in der

8Anleitung des Eurospender-Herstellers angegeben.

INFORMATIONEN

HINWEIS: Bei Ständer und Spenderhalter handelt es sich

HINWEIS: nicht um medizinisch zertifizierte Produkte.

- Negative Auswirkungen des Desinfektionsmittels auf die

-Produkte (Oberflächen, Material) sind uns nicht bekannt.

- Gleichwohl empfehlen wir, mögliche Rückstände des

-Desinfektionsmittels stets zu entfernen, um evtl. Schäden

-zu vermeiden und Sie so lange Freude am Produkt haben.

- Zur Reinigung ein leicht feuchtes Tuch und

-nicht scheuerndes Reinigungsmittel benutzen.

Desinfektionsmittel nicht im Lieferumfang enthalten.

Gesamthöhe

Höhe der

Auflage im

montierten

Zustand

SPENDER-

HALTER

STATIV

80320 Desinfektionsmittelständer

80310 für Eurospender

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

80320-000-76 Rev.8a 03-79-903-00 5/20

TECHNICAL DATA

Please read these assembly instructions carefully!

STAND

- Total height: 1280 mm

- Height support: 820 mm

- Round base: ø 275 x 41 mm

- Base tube: ø 20 x 800 mm

MATERIAL

- Round base: steel, galvanized, PA, TPE

- Base tube: steel

SURFACE pure white, powder-coated

WEIGHT 2.8 kg

DISINFECTANT HOLDER

- Mounting hole patterns for Euro dispensers:

-a. 350/500 ml: 40 x 169 mm

-b. 1000 ml: 40 x 203 mm

- drip cup: ø 70 x 47 mm

MATERIAL

- Bottle holder: steel, polyamide

- Thread: steel, brass, zinc

SURFACE pure white, powder-coated

WEIGHT 1.4 kg

SAFETY INSTRUCTIONS

The safety of the stand depends on the:

ROUND BASE

Handle with care due to the load, do not drop

(crushing hazard).

MOUNTING

Ensure that all screw connection are tight.

SURFACE

Only use the stand on suitable, i.e. level and

stable floors.

LOAD

Only for suitable Euro dispenser (350/500/1000ml);

see above TECHNICAL DATA.

SURROUNDINGS

Negative external influences (knocks, dragging around,

vibrations, wind etc.) must be avoided.

HANDLING

When changing the direction of the dispenser bottle

always turn the entire stand. Never loosen the thread 3

of the bottle holder.

INSTALLATION INSTRUCTIONS

STAND

1Place the round base (with rubber insert) on the floor,

2screw the base pipe with the external thread into

2the base plate as far as it will go.

DISINFECTANT HOLDER

3Screw in the threaded bolt of the dispenser holder into

3the base tube as far as it will go.

4The drip cup can be removed for cleaning purposes.

4Subsequently press the drip cup from above back

4into the holder.

EURO DISPENSER (not included in delivery)

5Euro dispensers (various manufacturers) generally have

5the following mounting hole patterns:

5- 3 x ø 5 mm, distance: 40 x 169 mm (350/500 ml)

5- 3 x ø 5 mm, distance: 40 x 203 mm (1000 ml)

5NOTE - Do not use dowels and screws included by the

5manufacturer of the dispenser because they are meant

5for direct wall mounting - but rather:

6Fasten the Euro dispenser back panel with:

6- 3 x screws M5 x 15 mm, 3 x washers ø 5 mm

6- 3 x lock nuts M5 (DIN985).

7Mount the dispenser housing as described in the

7manufacturer's instructions.

D. DISINFECTANT BOTTLE (not included in delivery)

8Place the disinfectant bottle as indicated in the

8Euro dispenser manufacturer's instructions.

INFORMATION

NOTE: Stand and dispenser holder are not

NOTE: medically certified product.

- Negative effects of the disinfectant on the products

-(surfaces, material) are not known to us.

- Nevertheless, we recommend to always remove possible

-residues of the disinfectant in order to avoid possible

-damage and to enjoy the product as long as possible.

- For cleaning purposes use a slightly damp cloth and

-a non-abrasive cleaning agent.

Disinfectant is not included in the scope of delivery.

Total height

Support

height in

assembled

condition

DISINFECTANT

HOLDER

STAND

80320 Disinfectant stand

80310 for Euro dispenser

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

80320-000-76 Rev.8a 03-79-903-00 5/20

Table des matières

Langues :

Autres manuels Konig & Meyer Support et étagère

Konig & Meyer

Konig & Meyer 12165 Manuel utilisateur

Konig & Meyer

Konig & Meyer 25993 Manuel utilisateur

Konig & Meyer

Konig & Meyer Omega-E 18800-000-55 Manuel utilisateur

Konig & Meyer

Konig & Meyer 18880 Manuel utilisateur

Konig & Meyer

Konig & Meyer 28130 Manuel utilisateur

Konig & Meyer

Konig & Meyer 14960 Manuel utilisateur

Konig & Meyer

Konig & Meyer 12190 Manuel utilisateur

Konig & Meyer

Konig & Meyer 14160 Manuel utilisateur

Konig & Meyer

Konig & Meyer 24471 Manuel utilisateur

Konig & Meyer

Konig & Meyer 24173 Manuel utilisateur

Konig & Meyer

Konig & Meyer Ring Lock Manuel utilisateur

Konig & Meyer

Konig & Meyer 23780 Manuel utilisateur

Konig & Meyer

Konig & Meyer 23870 Manuel utilisateur

Konig & Meyer

Konig & Meyer 26772 Manuel utilisateur

Konig & Meyer

Konig & Meyer Guardian 3 Manuel d'instructions

Konig & Meyer

Konig & Meyer 11870 Manuel utilisateur

Konig & Meyer

Konig & Meyer 246/1 Manuel utilisateur

Konig & Meyer

Konig & Meyer 26776 Manuel utilisateur

Konig & Meyer

Konig & Meyer 21471 Manuel utilisateur

Konig & Meyer

Konig & Meyer 19799 Manuel utilisateur

Konig & Meyer

Konig & Meyer 24613 Manuel utilisateur

Konig & Meyer

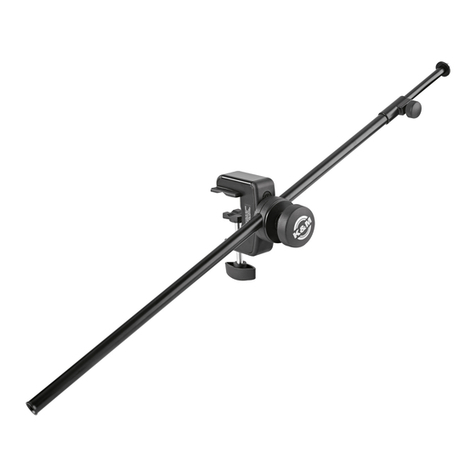

Konig & Meyer 258 Manuel
