KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

11940-000-55 Rev.01 03-80-113-00 01/15

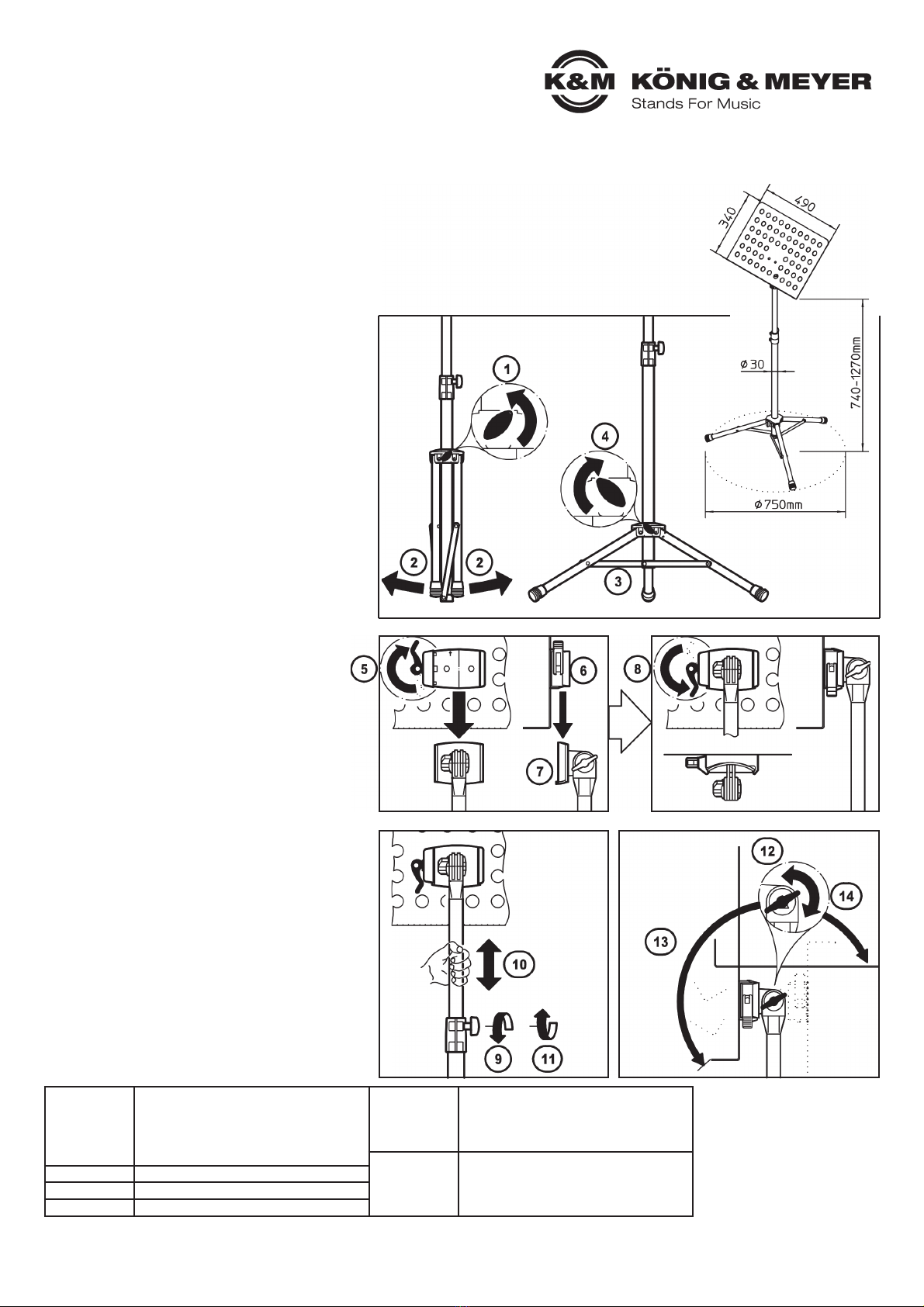

TECHNISCHE DATEN / SPEZIFIKATION

AUFSTELLANLEITUNG

11940 Orchesternotenpult

Ein vielseitig begabtes Notenpult für Heim, Studio und Bühne

- standfest und solide

- vielseitig verstellbar und leicht zu bedienen

- komfortable Schnellverschluss-Klemmung der Notenpultplatte

- Höhe: 740-1270 mm, Notenpultplatte: 340 x 490 mm, Gewicht: 3,6 kg

SICHERHEITSHINWEISE

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau

und Handhabung.Wir empfehlen, sie auch für den späteren Gebrauch

aufzubewahren.

FUNKTIONEN

HÖHENVERSTELLUNG

BEACHTE:

Vor dem Lösen der Klemmschraube 9stets das

Auszugrohr mit einer Hand festhalten.

19Klemmschraube der Spannschelle lösen;

10 Auszugrohr in gewünschte Höhe bringen

11 Klemmschraube wieder festdrehen.

NEIGUNG DER PLATTE

12 Flügelmutter lösen,

13 Platte wie gewünscht neigen,

14 Flügelmutter wieder anziehen.

Der Aufbau des Orchesternotenpultes

erfolgt mit wenigen Handgriffen:

STATIV:

1Feststellschraube etwas lösen,

2Beine auseinanderziehen bis...

3...Fußstreben waagerecht stehen.

4Feststellschraube wieder anziehen.

4BEACHTE: Handkraft genügt völlig,

4überfestes Anziehen belastet die Bauteile.

LOCHPLATTE:

5Grauen Klemmhebel hochklappen,

6Steckschuh bis zum Anschlag auf den...

7...entsprechenden Bügel des Statives schieben.

8Sichern der Verbindung durch herunterklappen

8des grauen Klemmhebels.

Die Demontage erfolgt in

umgekehrter Reihenfolge.

- Traglast mittig ausrichten

- auf geeigneten und ebenen Untergrund achten

- die Möglichkeit das Produkt zusammenzuklappen

-birgt naturgemäß Einklemmgefahren:

-umsichtige Handhabung bei Aufbau, Betrieb

-und Abbau sind daher unverzichtbar

Material

Rohre, Streben, Lochplatte: Stahl

pulverbeschichtet, schwarz

Schellen, Griffe: Polyamid (PA)

Gelenk: Polycarbonat (PC)

Parkettschoner, Stoßdämpfer: (TPE)

Traglast Blätter, Bücher, Ordner u.ä

Packmass Stativ: B x T x H: 100 x 100 x 730 mm

Gewicht 3,6 kg

Abmessungen

Rohrkombination: ø 30/25 mm

max.Fußkreis ø 750 mm

Höhe: 740-1270 mm (bei max. Fußkreis)

Lochplatte: 490 x 340 x 50 mm

Zubehör

(optional)

Tragetasche 11450

Notenablagen 122a, 12218, 131

Brillenablage 16050 u.a.,

Magnete 11560, 11580

HÖHE

STATIV

NEIGUNG

NOTEN-

PLATTE

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

11940-000-55 Rev.01 03-80-113-00 01/15

HEIGHT

STAND

ANGLE

MUSIC

DESK

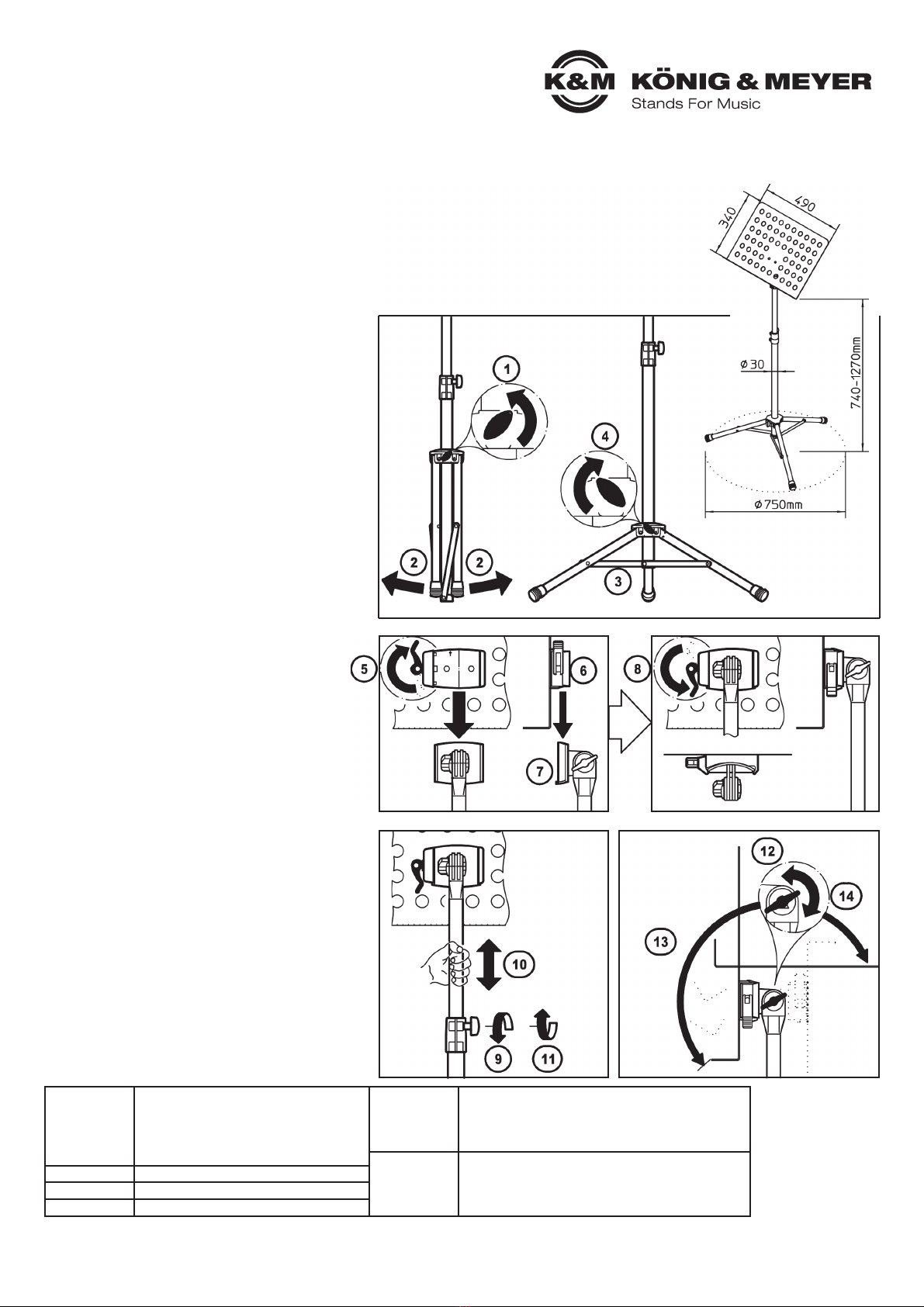

TECHNICAL DATA

SETUP INSTRUCTIONS

11940 Orchestra music stand

A versatile and gifted music stand for home, studio and stage

- sturdy and robust

- flexible and easy to adjust and operate

- comfortable quick release clamp for the music desk

- Height: 740 - 1270 mm, Music Desk: 340 x 490 mm, Weight: 3.6 kg

SAFETY NOTES

Thank you for choosing this product. The instructions provide

directions for the important set up and handling steps. We recommend

you keep these instructions for future reference.

FUNCTIONS

HEIGHT ADJUSTMENT

NOTE:

Prior to loosening the clamp screw 9

hold the extension tube in one hand.

19Loosen the clamping screw of the clamp/bracket;

10 Adjust the extension tube to the desired height

11 Re-tighten the clamp screw.

THE ANGLE OF THE TABLE

12 Loosen the wing nut,

13 Place the table at the desired angle,

14 Re-tighten the wing nut.

The setup of the orchestra music stand only

requires a few steps:

STAND:

1Loosen the adjustment screw a bit,

2Expand the legs until...

3...the connecting struts are level.

4Re-tighten the clamping screw.

4NOTE: Manual strength is enough;

4Do not over-tighten the screws it can

4negatively affect the components.

MUSIC DESK:

5Flip up the gray clamp lever,

6Place the slide bracket all the way...

7...into the bracket on the stand.

8Secure the connection by flipping the

8gray lever down.

Disassembly is performed

in the reverse order.

- Center the weight bearing load

- Be sure that the surface is suitable and level

- The fact that the product is collapsible and adjustable

-can result in the risk of the pinching/wedging of fingers.

-Careful and attentive handling during setup, operation,

-and disassembly is indispensable

Material

Tubes, struts, music desk: Steel

powder coating black

Brackets, handles: Polyamid (PA)

Joint: Polycarbonate (PC)

End caps, shock absorbers: (TPE)

Load Sheet music, books, folders, etc.

Pack size Stand: W x D x H: 100 x 100 x 730 mm

Weight 3.6 kg

Dimensions

Tube combination: ø 30/25 mm

max. base circumference ø 750 mm

Height: 740-1270 mm (at max base circumference)

Music desk: 490 x 340 x 50 mm

Accessories

(optional)

Carrying case 11450

Sheet music trays 122a, 12218, 131

Eye glass holder 16050 among others,

Magnets 11560, 11580
