18951 Keyboard-Klapptisch

- Stabil und flexibel

- Zusammenlegbar für den mobilen Einsatz

- Mit Stellschrauben zum Ausgleich von Bodenunebenheiten

- Mit zahlreichen Erweiterungsmöglichkeiten:

-Aufsatz für 2. Keyboard, Mikrofonarm, Notenhalter, Tablet-Halter, Laptophalter

- Techn. Daten: Höhe: min. 560 - max. 770 mm, Auflagentiefe: 394 mm, Breite: min. 945 - max. 1490mm, Gewicht: 10 kg

SICHERHEITSHINWEISE

- Auf geeigneten, d.h. tragfähigen und

-ebenen Untergrund achten.

- Vor Aufbringen der Last müssen:

-a. die Standbeine auf gleiche Höhe eingestellt und

-b. die Klappscharniere durchgedrückt,

-d.h. in Endstellung gebracht sein.

- Tragkraft max. 80 kg bei zentrischer Belastung

- Verstellung der Höhe nur in unbelastetem Zustand erlaubt.

- Die Möglichkeit das Produkt zusammenzuklappen und

-zu verstellen, birgt naturgemäß Einklemmgefahren.

-Umsichtige und aufmerksame Handhabung bei Aufbau,

-Betrieb und Abbau sind daher unverzichtbar.

- Die Schlitze und Löcher der seitlichen Auflagebleche

-dienen der Aufnahme der Instrumentenfüße. Die Abstände

-der Auflagen können entsprechend eingestellt werden

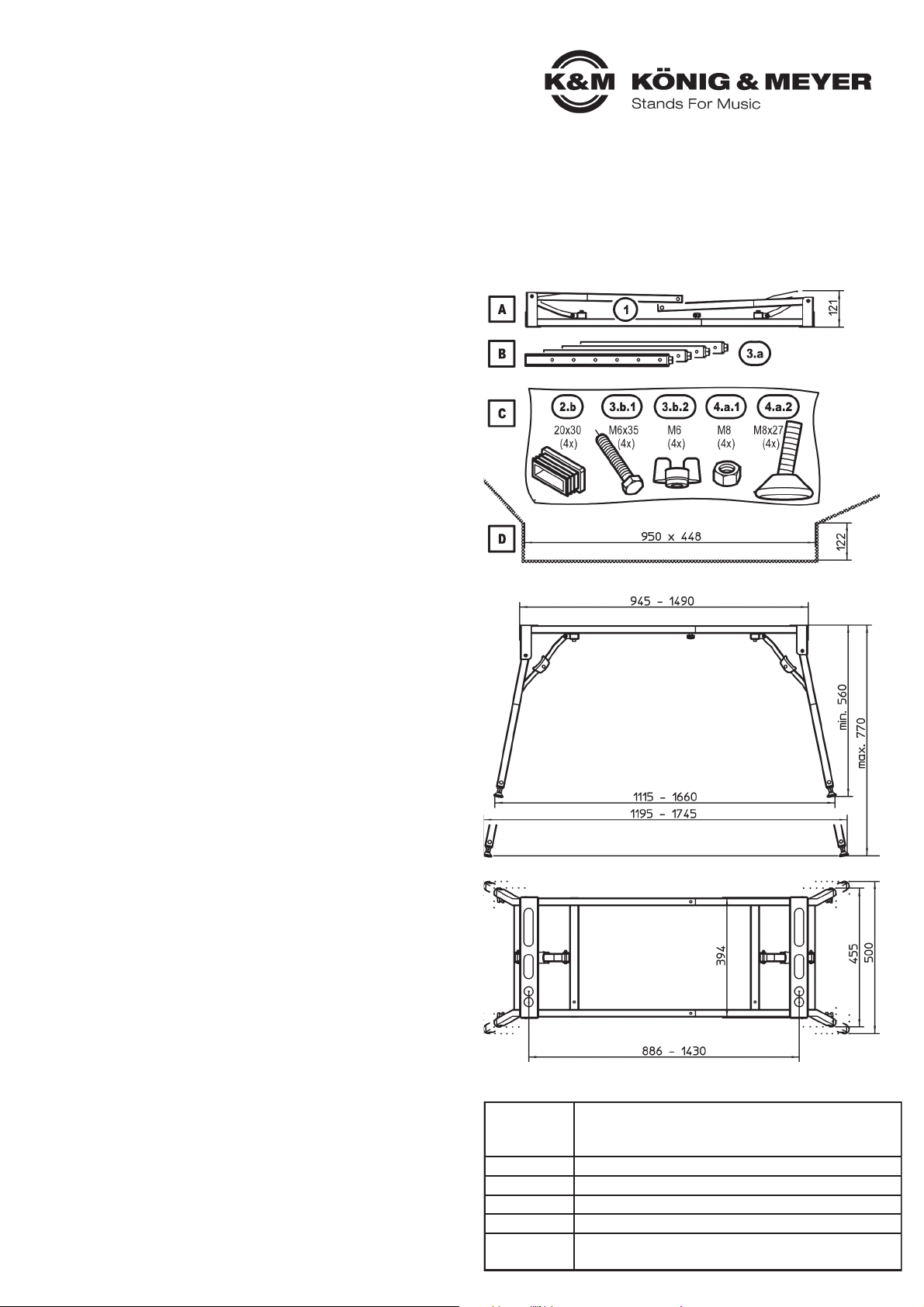

BESTANDTEILE

AVormontierter Klapptisch (siehe Anleitung, 1)

B4 U-Profil-Füße (= U-Höhenverstellungen, 3.a)

CZubehörbeutel mit je 4x:

C- Abdeckkappen 2.b

C- Sechskantschrauben 3.b.1

C- Flügelmuttern 3.b.2

C- Sechskantmuttern 4.a.1

C- Boden-Stellschrauben 4.a.2

DKarton B x T x H: 950 x 448 x 122 mm

ABMESSUNGEN

Ablagefläche Tisch: Breite: 945 - 1490 mm; Tiefe: 394 mm

Abstand Auflage: Breite: 886 - 1430 mm

Flächenbedarf: min. 1115 x 455 mm / max.1745 x 500 mm

Die Höhe kann in 6 Stufen eingestellt werden,

entsprechend der Anzahl der Bohrungen in den Füssen.

(siehe Anleitung 3)

TECHNISCHE DATEN / SPEZIFIKATIONEN

Material

Stahlrohre und Stahlstreben - pulverbeschichtet, schwarz

Schrauben, Muttern - verzinkt, vernickelt

Stellschrauben, Gummiauflagen - PA

Traglast max. 80 kg

Abmessungen Höhe: 560-770 mm, Breite: 945-1490 mm, Tiefe: 394 mm

Karton H x B x T: 950 x 448 x 122 mm

Gewicht 10,0 kg

Zubehör

(optional)

K&M-Artikel: 18815 Laptophalter, 18817 Universalhalter,

18952 Aufsatz, 18956 Mikrofonarm, 18958 Notenhalter

Vielen Dank, dass Sie sich für dieses Produkt entschieden

haben. Diese Anleitung informiert Sie über alle wichtigen

Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch

für den späteren Gebrauch aufzubewahren.

PRÜFEN, INSTANDHALTEN, REINIGEN

- Bei Wartungsarbeiten auf evtl. Gefährdungen achten

-(Einklemmen, Anstoßen).

- Zur Reinigung am besten ein leicht feuchtes Tuch und ein

-nicht scheuerndes Reinigungsmittel benutzen.

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Stativ wackelt auf dem Boden

F: B: Prüfen ob Füsse gleich eingestellt sind,

F: B: Stellschrauben justieren, Boden prüfen.

F: Stativ in sich instabil

F: B: Klemmschrauben 3, 8der Teleskoprohre festziehen

F: Digitalpiano wackelt auf Stativ

F: B: Unterseite des Keyboards auf Unebenheiten überprüfen.

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

18951-002-55 Rev.07 03-80-281-00 12/15

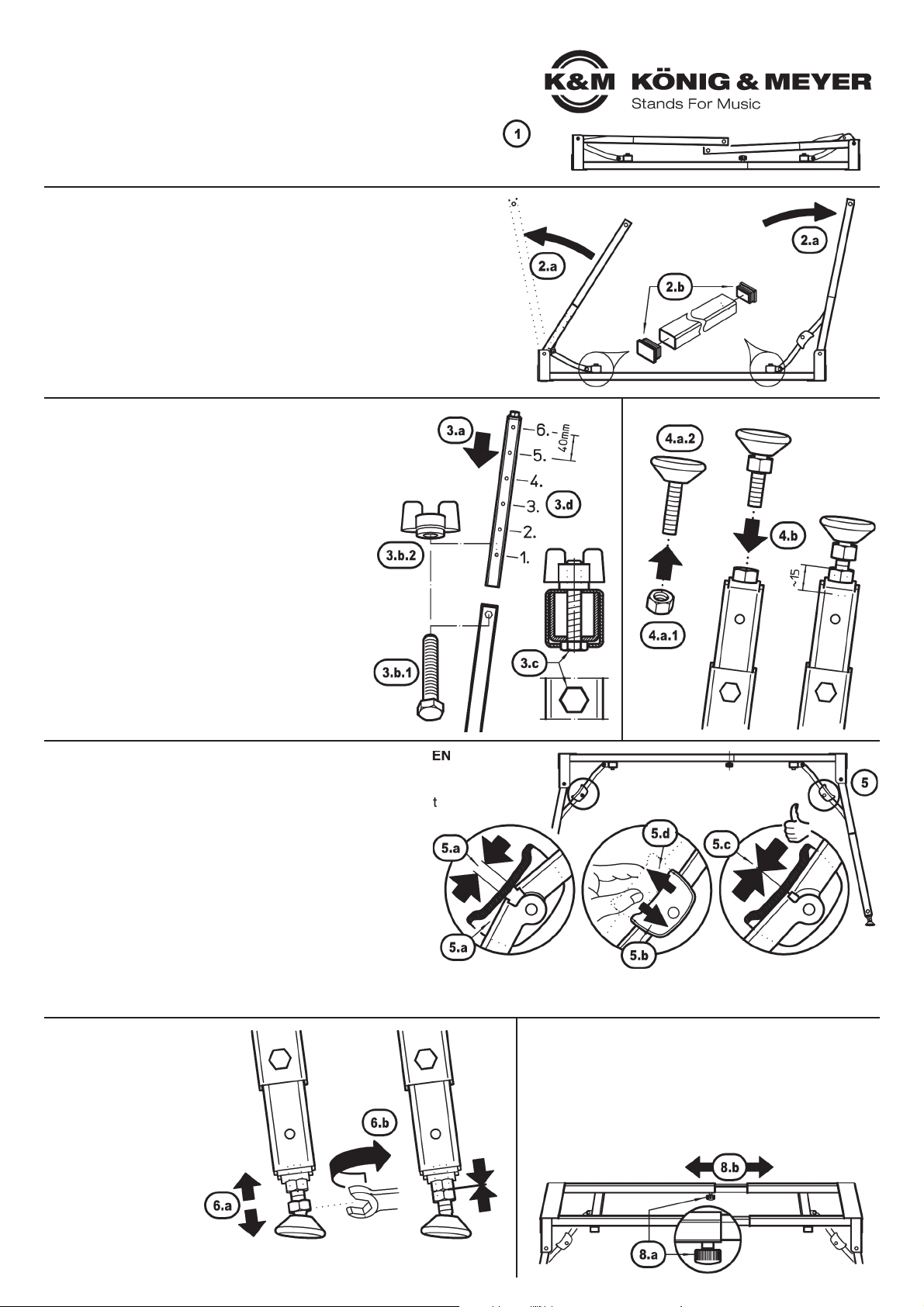

AUFSTELLANLEITUNG

1 AUSGANGSLAGE

Gestell auf den Boden stellen,

so dass Füße oben liegen.

2 VORBEREITUNG

2.a Beide Fußgestelle bis zum Anschlag nach oben klappen

2.b Die nach hinten verlaufenden Rohre dienen zur

2.b Aufnahme von K&M-Zubehör (s. TECHN. DATEN).

2.b Wir empfehlen, die nicht benutzen Öffnungen

2.b der Rohre mit den Kappen zu verschließen.

3 MONTAGE der U-PROFILFÜSSE

3.a U-Profil-Fuß mit offenem Ende voran in das

3.a jeweilige Fußrohr eintauchen lassen und...

3.b ...mittels Sechskantschraube 3.b.1 und

3.b Flügelmutter 3.b.2 zu verschrauben.

3.c Der Kopf der Schraube 3.b.1 muss dabei

3.c verdrehsicher im Sechskant des äußeren

3.c Rohres sitzen.

3.d HINWEIS: alle vier U-Profile sind in der gleichen

3.d Höhe zu montieren. Dazu Löcher 1-6 abzählen.

4 MONTAGE der BODEN-STELLSCHRAUBE

4.a Zunächst die Sechskantmuttern 4.a.1 bis zum

4.a Anschlag auf die Gewinde der Boden-

4.a Stellschrauben 4.a.2 drehen.

4.b Diese dann ca.15 mm tief in die Füße eindrehen.

5 FUSSGESTELL SICHERN - KLAPPSCHARNIER BETÄTIGEN

5 Das Stativ nun auf die Füße stellen

5.a WARNUNG: Am nicht eingerasteten Klappscharnier besteht

5.a QUETSCHGEFAHR!

5.a Fassen Sie Klappscharniere deshalb stets außen an den

5.a Schutzbügeln an.

5.b Die Schutzbügel werden nun nach innen gedrückt...

5.c ...bis die Klappscharniere eingerastet sind.

5.c Anschließend machen Sie eine Probe um sicherzustellen,

5.c dass die Fußgestelle wirklich eingerastet sind: d.h. die

5.c Füße dürfen sich in diesem Zustand nicht mehr nach innen

5.c klappen lassen.

5.d Um die Füße wieder einklappen zu können, muss zuvor durch

5.d Ziehen am Schutzbügel das Klappscharnier entriegelt werden.

6 BODEN-STELLSCHRAUBE

6JUSTIEREN

6.a Zunächst die

6.a Boden-Stellschrauben

6.a der Reihe nach justieren,

6.a bis das Stativ wackelfrei

6.a in der Waage steht.

6.b Diesen Zustand sichern

6.b durch Anziehen der

6.b unteren Kontermutter.

7 HÖHE EINSTELLEN

Die Höhe kann eingestellt werden:

7.a - in 6 Stufen á 40mm (siehe 3)

7.b - über die Boden-Stellschrauben (siehe 6)

8 BREITE EINSTELLEN

8.a Rändelschrauben unterhalb der Querrohre lösen

8.b Gewünschte Breite einstellen, Schrauben wieder

8.b festziehen

18951 Table-style keyboard stand

- Stable and flexible

- Collapsible for use on the road

- With adjustment screws to adjust for uneven surfaces

- With a wide array of additional uses:

-Tray for 2 keyboards, microphone arm, sheet music desk, tablet holder, laptop holder

- Technical Information: Height: min. 560 - max. 770 mm, table depth: 394 mm, width: min. 940 - max. 1490 mm,

-weight: 10 kg

SAFETY NOTES

- Be sure that the surface is suitable, level and weight bearing.

- Prior to attaching the table-style keyboard stand ensure that:

-a. the stand legs are adjusted to the same height and that

-b. the folding struts are extended fully,

-i.e. that they are in their end positions.

- Weight bearing load max. 80 kg when the equipment is centered

- Adjust the height only when there is no equipment on the

-table-style keyboard stand

- The fact that the product is collapsible and adjustable

-can result in the risk of the pinching/wedging of your fingers;

-Careful and attentive handling

-during setup, operation, and disassembly is indispensable.

- The slots and holes on the side of the table-style keyboard stand

-are there for the instrument feet. The distances

-of the equipment can be adjusted accordingly.

COMPONENTS

APre-assembled table-style keyboard stand (see Instructions 1)

B4 U-Profile-Legs (= U-Height adjustments 3.a)

CAccessory bag with 4x:

C- Caps 2.b

C- Hexagon screws 3.b.1

C- Wing nuts 3.b.2

C- Hexagon nuts 4.a.1

C- Floor adjustment screws 4.a.2

DBox W x D x H: 950 x 448 x 122 mm

DIMENSIONS

Table Surface: Width: 945 - 1490 mm; Depth: 394 mm

Distance Support Arms: Width: 886 - 1430 mm

Surface Area: min. 1115 x 455 mm / max.1745 x 500 mm

The height of the vertical tube can be

adjusted individually choosing from

6 positions (drill holes) (see Instructions 3)

TECHNICAL DATA / SPECIFICATIONS

Material

Steel tubes and steel struts - powder coated, black

Screws, nuts - galvanized, nickel plated

Adjustment screw, rubber caps - PA

Load max. 80 kg

Dimensions Height: 560-770 mm, width: 945-1490 mm, depth: 394 mm

Box H x W x D: 950 x 448 x 122 mm

Weight 10.0 kg

Accessories

(optional)

K&M-Article: 18815 Laptop holder, 18817 Universal holder,

18952 Stacker, 18956 Boom arm, 18958 Music holder

Thank you for choosing this product. The instructions provide

directions to all of the important setup and handling steps. We

recommend you keep these instructions for future reference.

CHECK, MAINTENANCE, CLEANING

- In the event of workstation maintenance pay attention to

-possible risks (Bumping into it, Wedging/Pinching)

- To care for the product use a damp cloth and

-a non-abrasive cleaning agent.

FAULT-FINDING (F) and REPAIR (R)

F: Stand is not stable

F: B: Check if the U profile legs are adjusted properly

F: B: Adjust the floor adjustment screws, check surface

F: Stand is not stable

F: B: Tighten the clamp screws 3, 8on the telescope tube

F: Digital piano is not firmly placed on the stand (unstable)

F: B: Check the bottom of the keyboard for uneven surfaces.

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

18951-002-55 Rev.07 03-80-281-00 12/15

SETUP INSTRUCTIONS

1 INITIAL SITUATION

Place the frame on the floor

with the legs facing upwards.

2 PREPARATION

2.a Place the folding legs in an upright position as far as they go

2.b The tubes that run toward the back of the table are

2.b used to attach K&M accessories (see Technical Information).

2.b We recommend, that the ends of the tubes

2.b that are not being used be covered with caps.

3 ASSEMBLY and U PROFILE LEGS

3.a Place the U-profile leg- leading with the open end

3.a into the respective leg tube and screw it together...

3.b ...using the hexagon screw 3.b.1 and

3.b the wing nut 3.b.2.

3.c The head of the screw 3.b.1 must be

3.c securely placed in the hexagon of the outer tube.

3.d NOTE: all four U profiles are to be assembled

3.d in the same manner. Count the drill holes 1-6.

4 INSTALLATION of the FLOOR ADJUSTMENT SCREW

4.a First turn the hexagon nut 4.a.1 as

4.a far as it will go into the thread of

4.a the floor adjustment screw 4.a.2.

4.b Then place this approx. 15 mm into the legs.

5 SECURE LEG FRAME - using the FOLDING STRUTS

5 The stand is now placed on its legs

5.a NOTE: If the folding table struts are not properly set there is a

5.a RISK OF WEDGING/PINCHING!

5.a Be sure to only touch the safety guards of the

5.a table-style keyboard stand.

5.b The safety guards are then pressed inwards...

5.c ... until the folding table struts click into place.

5.c Then test to ensure that the folding table struts

5.c are properly clicked into place.

5.c The legs should not fold inwards.

5.d To be able to return the legs to the original position pull on the

5.d safety guard of the folding table struts until they are released.

6 ADJUST the FLOOR

6ADJUSTMENT SCREW

6.a First adjust the floor

6.a adjustment screws one

6.a after the other to ensure

6.a that the stand is stable

6.a and balanced.

6.b Secure this position

6.b by tightening the

6.b lower counter nuts.

7 HEIGHT ADJUSTMENT

The height can be adjusted:

7.a - in six 40 mm steps (see Section 3)

7.b - above the floor adjustment screw (see Section 6)

8 WIDTH ADJUSTMENT

8.a Loosen the knurled screws below the vertical tube

8.b Set the desired width and tighten the knurled screws

Table des matières

Langues :

Autres manuels Konig & Meyer Support et étagère

Konig & Meyer

Konig & Meyer 14960 Manuel utilisateur

Konig & Meyer

Konig & Meyer 174 Manuel utilisateur

Konig & Meyer

Konig & Meyer 26740 Manuel utilisateur

Konig & Meyer

Konig & Meyer 24195 Manuel utilisateur

Konig & Meyer

Konig & Meyer 21430 Manuel utilisateur

Konig & Meyer

Konig & Meyer 21420 Manuel utilisateur

Konig & Meyer

Konig & Meyer 15550 Manuel utilisateur

Konig & Meyer

Konig & Meyer Rick 20 Manuel utilisateur

Konig & Meyer

Konig & Meyer 26783 Manuel utilisateur

Konig & Meyer

Konig & Meyer 21302 Manuel utilisateur

Konig & Meyer

Konig & Meyer 26778 Manuel utilisateur

Konig & Meyer

Konig & Meyer 21339 Manuel utilisateur

Konig & Meyer

Konig & Meyer 18822 Manuel utilisateur

Konig & Meyer

Konig & Meyer Ring Lock Manuel utilisateur

Konig & Meyer

Konig & Meyer 19733 Manuel utilisateur

Konig & Meyer

Konig & Meyer 24110 Manuel utilisateur

Konig & Meyer

Konig & Meyer 18813 Manuel utilisateur

Konig & Meyer

Konig & Meyer 17605 Manuel utilisateur

Konig & Meyer

Konig & Meyer 18811 Manuel utilisateur

Konig & Meyer

Konig & Meyer 18818 Manuel utilisateur

Konig & Meyer

Konig & Meyer Easy Lock 21444 Fiche technique

Konig & Meyer

Konig & Meyer 23873 Manuel utilisateur

Konig & Meyer

Konig & Meyer 21445 Manuel utilisateur

Konig & Meyer

Konig & Meyer 19722 Manuel utilisateur

Manuels Support et étagère populaires d'autres marques

Salamander

Salamander Acadia AC/W/L400/WH Manuel utilisateur

Fohhn

Fohhn VAT-09 Guide de l'utilisateur

ricoo

ricoo FS0522 Manuel utilisateur

AMSOIL

AMSOIL BMK-22 Guide rapide

Kargo Master

Kargo Master 48220 Manuel utilisateur

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Manuel utilisateur

ricoo

ricoo S1222 Manuel utilisateur

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Manuel utilisateur

VidaBox

VidaBox VB MNT FFS2 Manuel utilisateur

Welch Allyn

Welch Allyn 48960 Manuel utilisateur

Arkon

Arkon CM035-ST-2 Manuel utilisateur

PROEL

PROEL PLWIN60C Manuel utilisateur

Agilent Technologies

Agilent Technologies E2609B Manuel utilisateur

Mustang

Mustang MV-ARM4 Manuel utilisateur

Mounting Solutions

Mounting Solutions WRM-320 Manuel utilisateur

Pyle

Pyle PMKSPAD1 Manuel utilisateur

ShelterIt

ShelterIt 21208 Manuel utilisateur

SPL

SPL RackPack?4 1040 Manuel utilisateur
