Kohler K-895 Guide de démarrage rapide

Roughing-In Guide

Guide de raccordement

Diagrama de instalación

Enameled Cast Iron Undermount Bath

Baignoire sous comptoir en fonte émaillée

Bañera de instalación bajo cubierta de hierro fundido esmaltado

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)

K-895

1105828-1-C

Information/Information/Información

Applicable product:/Produit applicable:/Producto correspondiente:

Undermount bath/Bagnoire – montage sous comptoir/Bañera – montaje

bajo cubierta K-895

Fixture*:/Appareil sanitaire*:/Producto*:

Bathing well:/Bassin de la baignoire:/Área de la bañera:

Basin area, bottom/Espace du bassin, base/Área del fondo 45-3/4″(116.2 cm) x

21-3/8″(54.3 cm)

Basin area, top/Espace du bassin, dessus/Área superior 60-7/8″(154.6 cm) x

30″(76.2 cm)

Weight/Poids/Peso 360 lbs (163.3 kg)

To overﬂow/Au trop plein/Al rebosadero

Water depth/Profondeur d’eau/Profundidad del agua 13-7/8″(35.2 cm)

Capacity/Capacité/Capacidad 61 gal (231 L)

* Approximate measurements for comparison only./* Mesures approximatives pour

comparaison uniquement./* Dimensiones aproximadas sólo para ﬁnes de comparación.

Included component:/Composant inclu:/Componente incluido:

Undermount template/Kit de montage sous comptoir/Plantilla de

montaje bajo cubierta 1106074-7

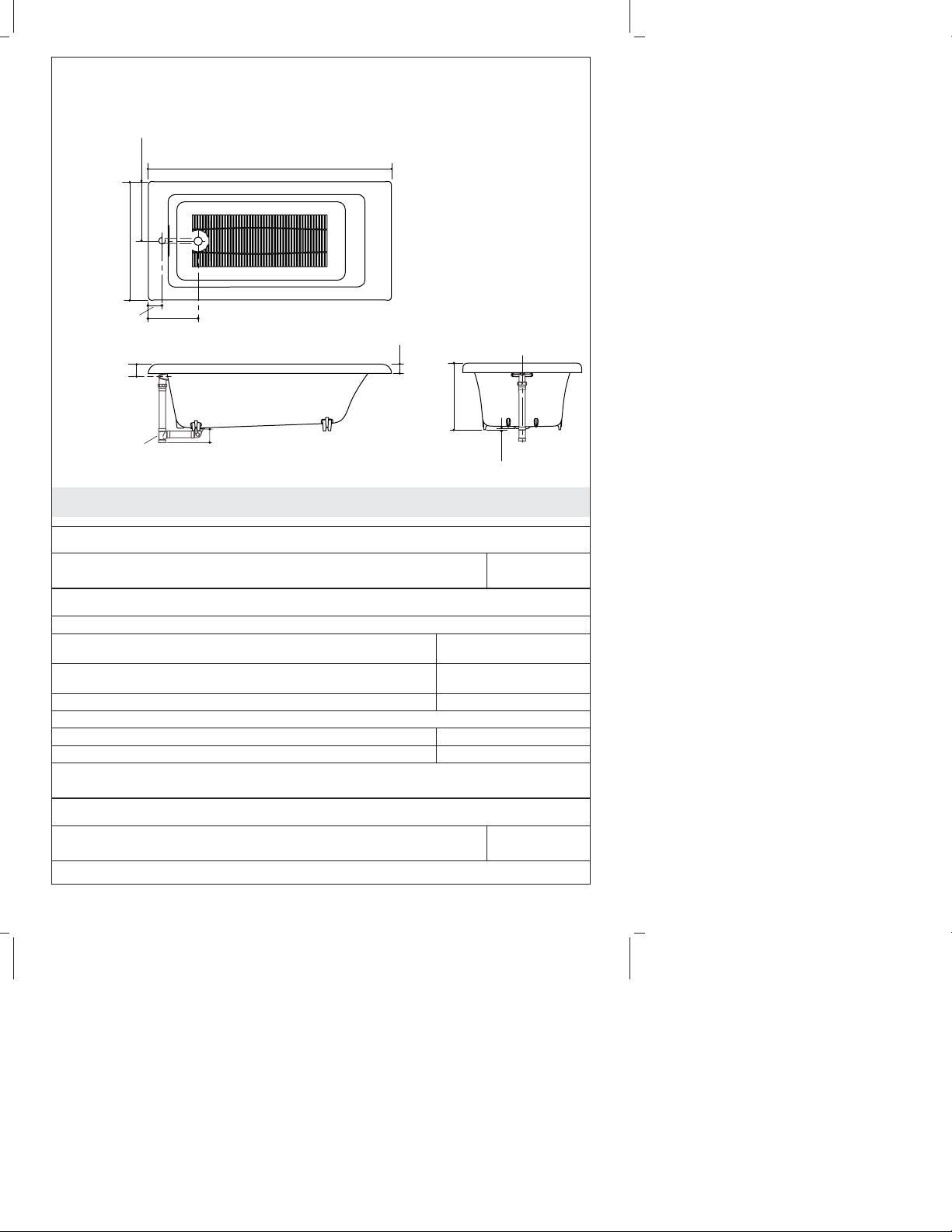

2-9/16" (6.5 cm)

3-1/8"

(7.9 cm)

1/2"

(1.3 cm)

65-7/8" (167.3 cm)

13-3/8"

(34 cm)

16-1/8"

(41 cm)

32-5/16"

(82.1 cm)

18"

(45.7 cm)

1-1/2"

Bath Drain

Drain de

baignoire

Desagüe de

bañera

4-1/8"

(10.5 cm)

No change in measurements with drain shown. (K-7272)

Aucun changement de mesures avec le drain illustré. (K-7272)

No es necesario cambiar las medidas si se conecta con el

desagüe requerido ilustrado. (K-7272)

3-7/16"

(8.7 cm)

1105828-1-C 2 Kohler Co.

Information/Information/Información (cont.)

Required accessories:/Accessoires requis:/Accesorios requeridos:

Clearﬂo slotted overﬂow brass bath drain or /Drain de baignoire Clearﬂo

avec trop-plein en laiton à fentes ou/Desagüe latón de rebosadero

ranurado Clearﬂo para bañera o

K-7271

Clearﬂo slotted overﬂow bath drain - pvc pipe/Drain de baignoire

Clearﬂo avec top-plein à fentes - tuyau en PVC/Desagüe de rebosadero

ranurado Clearﬂo para bañera - tubo de PVC

K-7272

Optional accessories:/Accessoires optionnels:/Accesorios opcionales:

Adjustable feet/Clef pieds/Pies adjustables K-1172

Notes

Install this product according to the installation guide.

Floor support under bath must provide for a minimum of 61 lbs/square foot (296

kg/square meter) loading.

Fixture conforms to ASME Standard A112.19.1/CSA B45.2. All dimensions are nominal.

Remarques

Installer ce produit selon le guide d’installation.

Le support de plancher sous la baignoire doit pouvoir soutenir une charge minimale de

61 lbs/pied carré (296 kg/m2).

L’appareil sanitaire est conforme à la norme Standard ASME A112.19.1/CSA B45.2.

Toutes les dimensions sont nominales.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera debe poder soportar una carga mínima de 61

lbs/pie cuadrado (296 kg/metro cuadrado).

El producto cumple con la norma A112.19.1 de ASME/B45.2 de CSA. Todas las

dimensiones son nominales.

Kohler Co. 3 1105828-1-C

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

1105828-1-C
