Kohler K-856 Guide de démarrage rapide

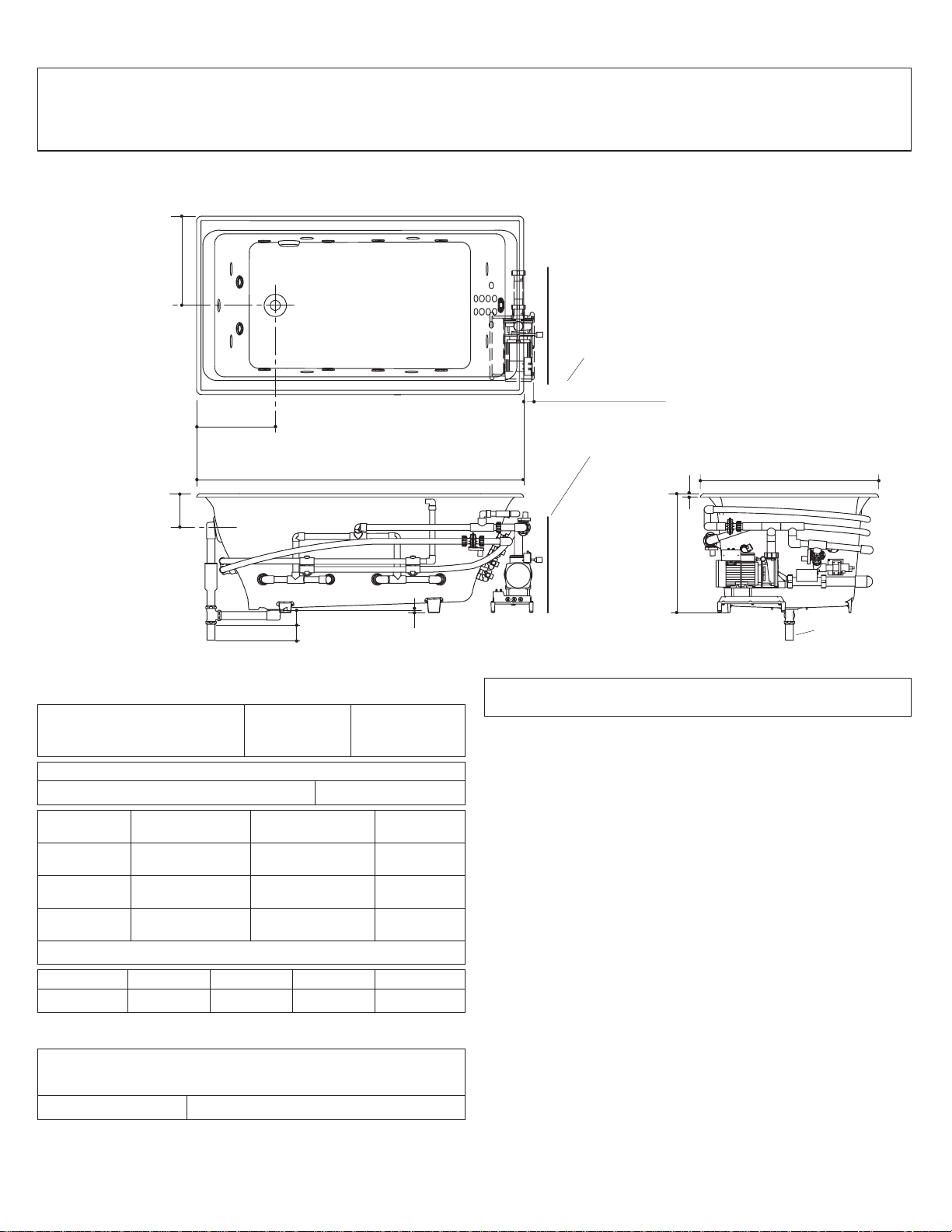

Roughing-In Guide

Enameled Cast Iron Bath Whirlpool

with Spa / Massage Package

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-856

Product Information

Bath whirlpool with

Spa/Massage Package K-856-V shown

Required accessories:

Grip rails (pair) K-9653

Fixture:* basin area top area weight

Bathing well 42″(106.7 cm) x

25″(63.5 cm) 58″(147.3 cm) x

29″(73.7 cm) 510 lbs.

(231.3

kg)

water depth capacity

To overﬂow 18″(45.7 cm) 96 gal. (363.4 L)

* Approximate measurements for comparison only.

Pump Heater Voltage Frequency Amperage

2 HP 1.5 kW 240 V 50/60 Hz 15 A

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage

Circuit-Breaker (ELCB):

Pump/control 220-240 V, 20 A, 50/60 Hz

Locate the outlet behind the whirlpool and within 24″(61 cm)

of the pump.

Installation Notes

NOTE: Pump protrusion beyond rim.

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of

2000 lbs. (907.2 kg).

Hot water supply should be 70% of capacity or greater.

Installations will vary.

Fixture conforms to ANSI Standard A112.19.1. All dimensions are

nominal.

K-856-V

36" (91.4 cm)

11" (27.9 cm)

66" (167.6 cm)

2-7/8" (7.3 cm)

3" (7.6 cm) 1-1/2" O.D.

1/2" (1.3 cm)

2" (5.1 cm) Max.

Note: Pump/piping protrudes beyond rim.

23"

(58.4 cm)

18"

(45.7 cm)

2-1/2"

(6.4 cm)

3/4" (1.9 cm)

Pump/Control Access

No change in measurements with drain

shown. (K-7148-AF or K-7148M-AF)

34" (86.4 cm) W x

15" (38.1 cm) H Min.

Drop-in cut-out 65-1/2" (166.4 cm) x

35-1/2" 90.2 cm)

1023268-1-B 2 Kohler Co.

Plan de Raccordement

Baignoire à hydromassage en fonte émaillée avec balnéothérapie

Informations sur le produit

Baignoire à hydromassage et

système de balnéothérapie K-856-V illustré

Accessoires requis :

Barres d’appui (paire) K-9653

Appareil

sanitaire:* espace de la

cuve espace

supérieur poids

Cuve de

baignoire 42″(106,7 cm) x

25″(63,5 cm) 58″(147,3 cm) x

29″(73,7 cm) 510 lb.

(231,3

kg)

profondeur de

l’eau capacité de

débit

Au trop plein 18″(45,7 cm) 96 gal. (363,4 L)

* Mesures approximatives pour comparaison seulement.

Pompe Chauffage Voltage Fréquence Ampérage

2 CV 1,5 kW 240 V 50/60 Hz 15 A

Branchement électrique requis

Un circuit séparé est requis, protégé par un disjoncteur

différentiel de classe A : (GFCI) ou disjoncteur de mise à la

terre (ELCB) :

Commande de

pompe 220-240 V, 11 A, 50/60 Hz

Placez la prise de courant derrière la baignoire à

hydromassage, à moins de 24″(61 cm) de la pompe.

Notes pour l’Installation

REMARQUE : Pompe dépassant du bord.

Installez ce produit selon la notice d’installation.

Le support au sol sous la baignoire à hydromassage doit pouvoir

soutenir une charge minimale de 2000 lbs. (907,2 kg).

L’alimentation en eau chaude doit être de 70% de la capacité ou

plus. Les montages peuvent varier.

L’appareil est conforme à la norme ANSI A112.19.1. Toutes les

dimensions sont nominales.

K-856-V

18"

(45,7 cm)

36" (91,4 cm)

66" (167,6 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

3/4" (1,9 cm)

Ø Ext. 1-1/2"

1/2" (1,3 cm)

2" (5,1 cm) Max.

Remarque : la pompe/le tuyau dépassent

du bord.

2-1/2"

(6,4 cm)

23"

(58,4 cm)

Accès à la pompe/à la commande

Aucune modification des mesures n'est

nécessaire avec la vidange représentée.

(K-7148-AF or K-7148M-AF)

34" (86,4 cm) W x

15" (38,1 cm) H Min.

Découpe de la retombée 65-1/2"

(166,4 cm) x 35-1/2" (90,2 cm)

11" (27,9 cm)

Kohler Co. 3 1023268-1-B

Diagrama de instalación

Bañera hidromasaje de hierro fundido con masaje/terapia balnearia

Información sobre el producto

Bañera de hidromasaje con

sistema de masaje/terapia

balnearia

K-856-V ilustrado

Accesorios necesarios:

Asideros (un par) K-9653

Aparato

sanitario:* área de la pileta área superior peso

Área de la

bañera 42″(106,7 cm)

x25″(63,5 cm) 58″(147,3 cm)

x29″(73,7 cm) 510 libras

(231,3 kg)

profundidad del

agua capacidad

rebosadero 18″

(45,7 cm) 96 galones

(363,4 L)

* Dimensiones aproximadas sólo para comparar.

Bomba Calentador Voltaje Frecuencia Amperaje

2 CV 1,5 kW 240 V 50/60 Hz 15 A

Requisitos eléctricos

Requiere un circuito dedicado protegido con un interruptor de

circuito accionado por corriente de pérdida a tierra (GFCI) de

clase A:

Bomba/control 220-240 V, 11 A, 50/60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a24″(61 cm) de la bomba.

Notas para la instalación

NOTA: La bomba sobresale del reborde.

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

sostener como mínimo 2000 libras (907,2 kg).

El suministro de agua caliente debe llegar al 70% de capacidad o

más. Varía según la instalación.

El aparato sanitario cumple con lo establecido por el estándar de

ANSI A112.19.1. Todas las dimensiones son nominales.

K-856-V

18"

(45,7 cm)

36" (91,4 cm)

66" (167,6 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

3/4" (1,9 cm)

1-1/2" D.E.

1/2" (1,3 cm)

2" (5,1 cm) Máx.

2-1/2"

(6,4 cm)

23"

(58,4 cm)

Nota: La bomba/tubos

sobresalen del reborde.

Acceso a la bomba/control

No es necesario cambiar las medidas con el

desagüe ilustrado. (K-7148-AF o K-7148M-AF)

34" (86,4 cm) de ancho x

15" (38,1 cm) de alto Mín.

Abertura para las instalaciones empotradas

65-1/2" (166,4 cm) x 35-1/2" (90,2 cm)

11" (27,9 cm)

Kohler Co. 4 1023268-1-B
