Kohler K-1257 Guide de démarrage rapide

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1257

Product Information

Applicable product:

Drop in rim style, custom pump location K-1257-CB

Fixture:*

Bathing well:

Basin area, bottom 50″(127 cm) x 24″(61 cm)

Basin area, top 65″(165.1 cm) x 27″(68.6 cm)

Weight 110 lbs (49.9 kg)

To overﬂow:

Water depth 14″(35.6 cm)

Capacity 72 gal (272.5 L)

* Approximate measurements for comparison only.

Drop-in cut-out 70″(177.8 cm) x 34″(86.4 cm)

Pump: V Hz A

1-speed 120 60 7.5

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Locate the outlet behind the whirlpool and within 24″(61 cm)

of the pump.

Notes

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of

41 lbs/square foot (199.6 kg/square meter) loading.

The apron must be installed before the ﬁnished ﬂoor and wall

materials are installed.

A minimum access panel is required as illustrated. This should be

20″(50.8 cm) wide and 15″(38.1 cm) high. Locate the access panel

at the pump location.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

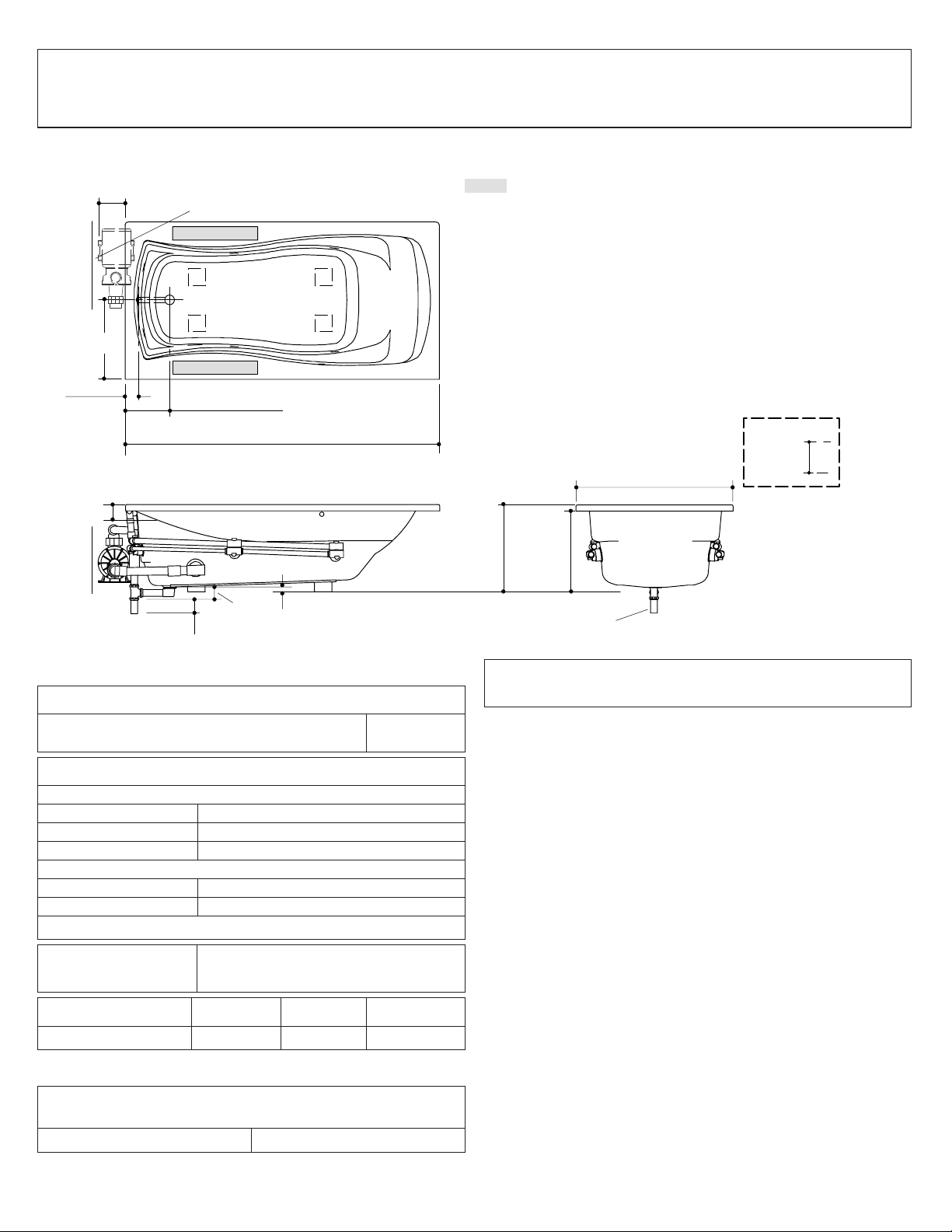

10-1/4" (26 cm)

36" (91.4 cm)

72" (182.9 cm)

1"(2.5 cm)

3" (7.6 cm) 1-1/2" OD

Pump/Control Access

K-1257-CB

7-1/2"

(19.1 cm) 20" (50.8 cm) W x

15" (38.1 cm) H Min

No change in measurements if connected with drain

illustrated. (K-7166-AF or K-7166M-AF)

18"

(45.7 cm)

3-1/2"

(8.9 cm)

1-13/16"

(4.6 cm)

20"

(50.8 cm)

18-1/2"

(47 cm)

1-1/2"

(3.8 cm)

Drop-In

Rim Detail

2-7/8"

(7.3 cm)

Recommended faucet area.

1012655-1-C 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable:

Style de rebord encastré, emplacement de

pompe customisée K-1257-CB

Appareil:*

Bassin de baignoire:

Espace du bassin,

base 50″(127 cm) x 24″(61 cm)

Espace du bassin,

dessus 65″(165,1 cm) x 27″(68,6 cm)

Poids 110 lbs (49,9 kg)

Au trop-plein:

Profondeur d’eau 14″(35,6 cm)

Capacité 72 gal (272,5 L)

* Mesures approximatives pour comparaison uniquement.

Découpe de

l’encastrement 70″(177,8 cm) x 34″(86,4 cm)

Pompe: V Hz A

1-vitesse 120 60 7,5

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI):

Pompe/contrôle 120 V, 15 A, 60 Hz

Localiser la prise de courant derrière la baignoire à

hydromassage, à moins de 24″(61 cm) de la pompe.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous la baignoire à hydromassage doit pouvoir

fournir une charge minimale de 41 lbs/pied carré (199,6 kg/mètre

carré).

Le bandeau doit être installé avant d’installer le sol ﬁni et les

matériaux du mur.

Un panneau d’accès minimum est requis tel qu’illustré. Celui-ci

devrait être de 20″(50,8 cm) de largeur et de 15″(38,1 cm) de

hauteur. Localiser le panneau d’accès à l’emplacement de la

pompe.

Ce meuble est conforme au standard ANSI Z124.1.2. Toutes les

dimensions sont nominales.

10-1/4” (26 cm)

36” (91,4 cm)

72” (182,9 cm)

1” (2,5 cm)

3” (7,6 cm) Ø Ext. 1-1/2"

Accès à la pompe/contrôle

K-1257-CB

7-1/2”

(19,1 cm) 20" (50,8 cm) Largeur x 15"

(38,1 cm) Hauteur Min

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-7166-AF ou K-7166M-AF)

18”

(45,7 cm)

3-1/2” (8,9 cm)

1-13/16”

(4,6 cm)

20”

(50,8 cm)

18-1/2”

(47 cm)

1-1/2”

(3,8 cm)

Détail du

rebord

d'encastrement

2-7/8”

(7,3 cm)

Emplacement recommandé du robinet.

Kohler Co. 3 1012655-1-C

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer, ubicación de

bomba a la medida K-1257-CB

Producto:*

Área de la bañera:

Área del fondo 50″(127 cm) x 24″(61 cm)

Área superior 65″(165,1 cm) x 27″(68,6 cm)

Peso 110 lbs (49,9 kg)

Al rebosadero:

Profundidad del agua 14″(35,6 cm)

Capacidad 72 gal (272,5 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Abertura de

sobreponer 70″(177,8 cm) x 34″(86,4 cm)

Bomba: V Hz A

1-velocidad 120 60 7,5

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

soportar una carga mínima de 41 lbs/pie cuadrado (199,6 kg/metro

cuadrado).

El faldón debe instalarse antes que los materiales de acabado del

piso y la pared.

Es necesario un panel de acceso mínimo, tal como se ilustra. Este

panel debe tener 20″(50,8 cm) de ancho y 15″(38,1 cm) de alto.

Coloque el panel de acceso en el lugar de instalación de la bomba.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

10-1/4" (26 cm)

36" (91,4 cm)

72" (182,9 cm)

1"(2,5 cm)

3" (7,6 cm) 1-1/2" D.E.

Acceso a la bomba/control

K-1257-CB

7-1/2"

(19,1 cm) 20" (50,8 cm) de ancho x

15" (38,1 cm) de alto Mín

18"

(45,7 cm)

3-1/2"

(8,9 cm)

1-13/16"

(4,6 cm)

20"

(50,8 cm)

18-1/2"

(47 cm)

1-1/2"

(3,8 cm)

Detalle del

borde de

sobreponer

2-7/8"

(7,3 cm)

Área recomendada para la grifería.

No es necesario cambiar las medidas si se conecta con

el desagüe ilustrado. (K-7166-AF o K-7166M-AF)

Kohler Co. 4 1012655-1-C
