Kohler K-1239P-LA Guide de démarrage rapide

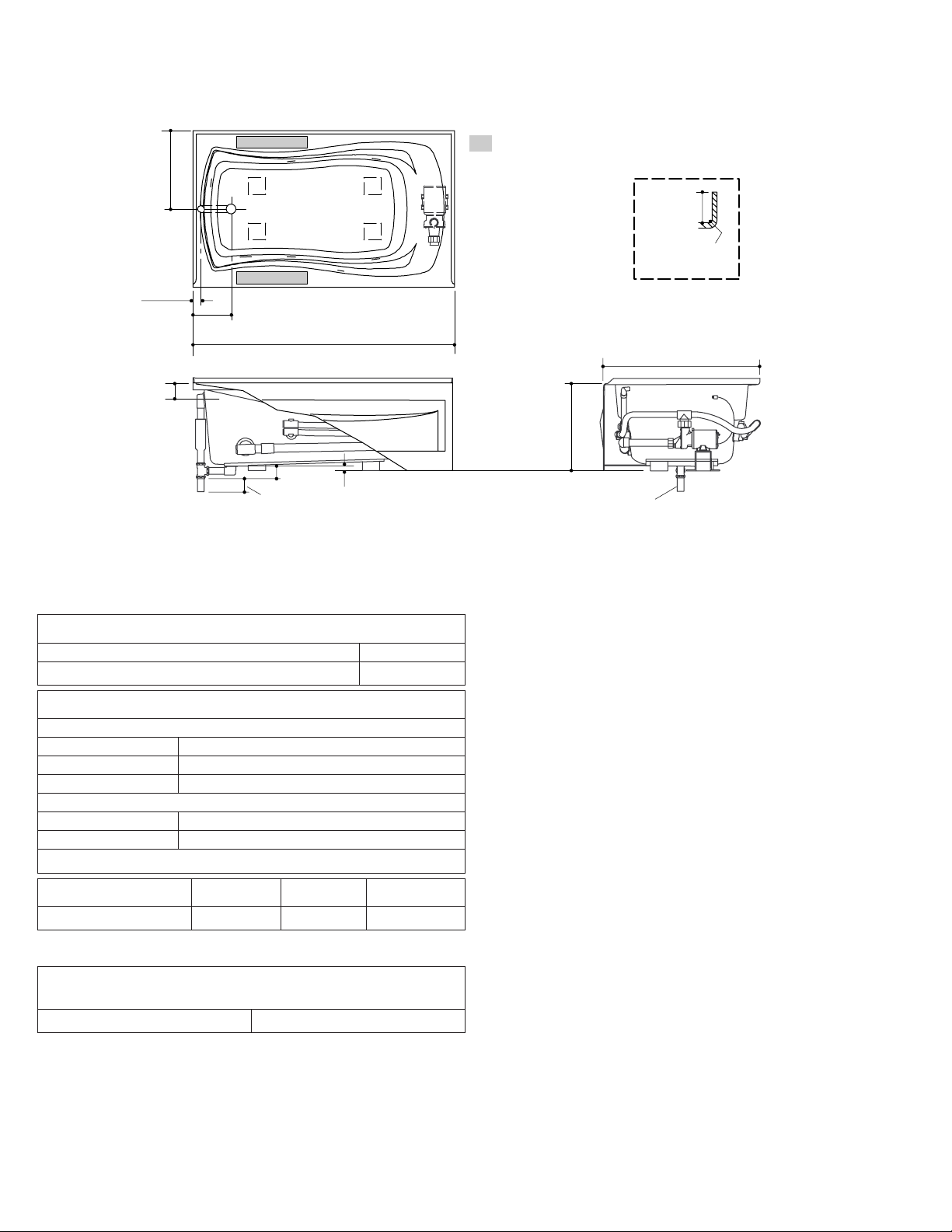

Roughing-In Guide

Bath Whirlpool

Canada

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-1239P-LA, K-1239P-RA

Product Information

Applicable product:

Integral apron, left drain K-1239P-LA

Integral apron, right drain K-1239P-RA

Fixture*:

Bathing well:

Basin area, bottom 46″(116.8 cm) x 24″(61 cm)

Basin area, top 54″(137.2 cm) x 27″(68.6 cm)

Weight 105 lbs (47.6 kg)

To overﬂow:

Water depth 14″(35.6 cm)

Capacity 63 gal (238.5 L)

* Approximate measurements for comparison only.

Pump: V Hz A

1-speed 120 60 7.5

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

44 lbs/square foot (214 kg/square meter) loading.

If installing a rim-mount faucet, make sure there is no interference

with the drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

This ﬁxture conforms to CSA B45 and ANSI Standard Z124.1.2. All

dimensions are nominal.

20"

(50.8 cm)

No change in measurements if connected with drain

illustrated. (K-7161-AF or K-7161M-AF)

Recommended Faucet Area

8-11/16" (22.1 cm)

1-11/16"

(4.3 cm)

(7.6 cm)

2-7/8"

(7.3 cm) 1" (2.5 cm)

3-1/2"

(8.9 cm)

18"

(45.7 cm)

60" (152.4 cm)

1-1/2" OD

36" (91.4 cm)

1-1/4"

(3.2 cm)

1/2" (1.3 cm)

R. Max

Integral

Flange Detail

1014702-1-B 2 Kohler Co.

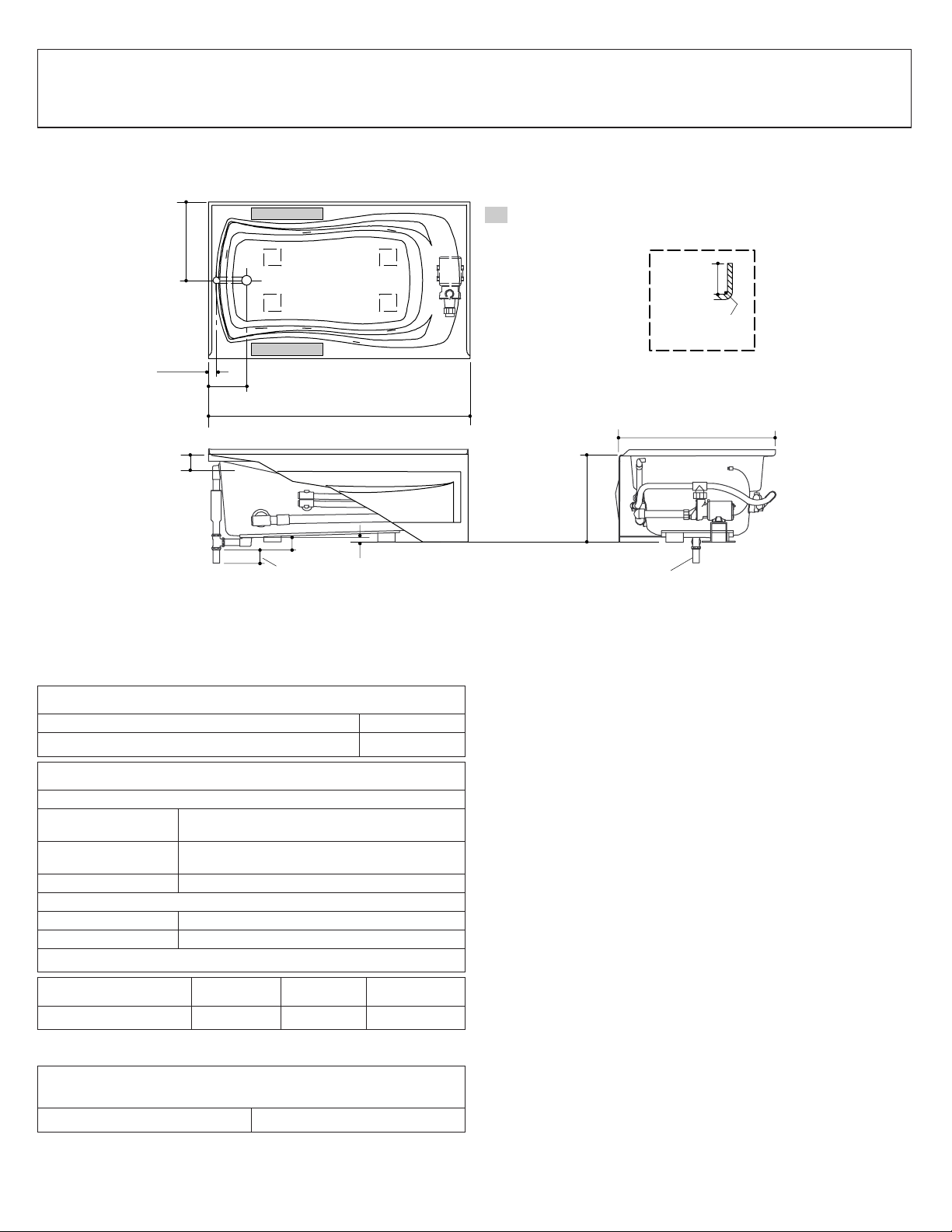

Guide de raccordement

Baignoire à hydromassage Canada

Information sur le produit

Produit applicable :

Bandeau intégré, drain à gauche K-1239P-LA

Bandeau intégré, drain à droite K-1239P-RA

Appareil sanitaire* :

Bassin de baignoire :

Espace du bassin,

base 46″(116,8 cm) x 24″(61 cm)

Espace du bassin,

dessus 54″(137,2 cm) x 27″(68,6 cm)

Poids 105 lbs (47,6 kg)

Au trop-plein :

Profondeur d’eau 14″(35,6 cm)

Capacité 63 gal (238,5 L)

* Mesures approximatives pour comparaison uniquement.

Pompe : V Hz A

1 vitesse 120 60 7,5

Branchement électrique requis

Circuit dédié requis, protégé par un disjoncteur différentiel de

classe A (GFCI) :

Pompe/commande 120 V., 15 A., 60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 44 lbs/pied carré (214 Kg/m2).

Lors de l’installation d’un robinet sur le rebord, s’assurer qu’il n’y

ait pas d’interférence avec le trop plein du drain et le système de

circulation avant de percer des oriﬁces. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

Ce meuble est conforme aux normes CSA B45 et ANSI Z124.1.2.

Toutes les dimensions sont nominales.

20"

(50,8 cm)

8-11/16" (22,1 cm)

1-11/16"

(4,3 cm)

(7,6 cm)

2-7/8"

(7,3 cm) 1" (2,5 cm)

3-1/2"

(8,9 cm)

18"

(45,7 cm)

60" (152,4 cm)

Ø Ext. 1-1/2"

36" (91,4 cm)

1-1/4"

(3,2 cm)

1/2" (1,3 cm)

R. Max

Aucun changement de mesures si connecté au drain

requis illustré. (K-7161-AF ou K-7161M-AF)

Emplacement recommandé du robinet

Détail de la bride

intégrée

Kohler Co. 3 1014702-1-B

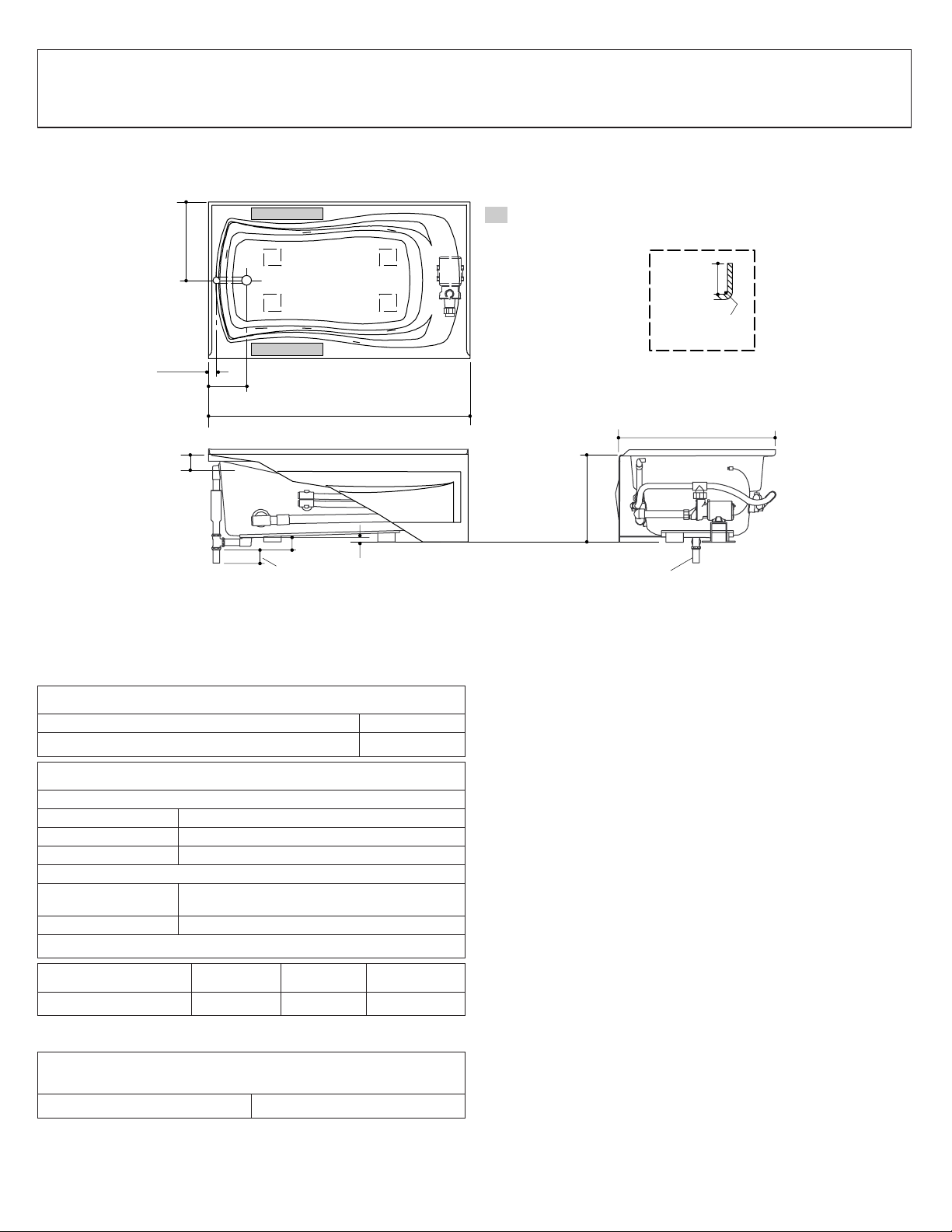

Diagrama de instalación

Bañera de hidromasaje Canadá

Información sobre el producto

Producto correspondiente:

Faldón integral, desagüe a la izquierda K-1239P-LA

Faldón integral, desagüe a la derecha K-1239P-RA

Producto*:

Área de la bañera:

Área del fondo 46″(116,8 cm) x 24″(61 cm)

Área superior 54″(137,2 cm) x 27″(68,6 cm)

Peso 105 lbs (47,6 kg)

Al rebosadero:

Profundidad del

agua 14″(35,6 cm)

Capacidad 63 gal (238,5 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba: V Hz A

1-velocidad 120 60 7,5

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 44 lbs/pie cuadrado (214 kg/metro

cuadrado).

En caso de instalar la grifería en el borde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de taladrar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al

instalar un surtidor en la superﬁcie plana para la grifería.

Este producto cumple con la norma CSA B45 y Z124.1.2 de ANSI.

Todas las dimensiones son nominales.

20"

(50,8 cm)

8-11/16" (22,1 cm)

1-11/16"

(4,3 cm)

(7,6 cm)

2-7/8"

(7,3 cm) 1" (2,5 cm)

3-1/2"

(8,9 cm)

18"

(45,7 cm)

60" (152,4 cm)

1-1/2" D.E.

36" (91,4 cm)

1-1/4"

(3,2 cm)

1/2" (1,3 cm)

R. Máx

No es necesario cambiar las medidas si se conecta

con el desagüe requerido ilustrado.

(K-7161-AF o K-7161M-AF)

Área recomendada para la grifería

Detalle del

reborde integral

Kohler Co. 4 1014702-1-B
