Kohler K-1169 Guide de démarrage rapide

1024307-1-BE2003 Kohler Co.

Acrylic Bath

Roughing-In Guide

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

Mexico: 001-877-680-1310

kohler.com

K-1169

Français, Page 3

Español, Página 4

1024307-1-B2Kohler Co.

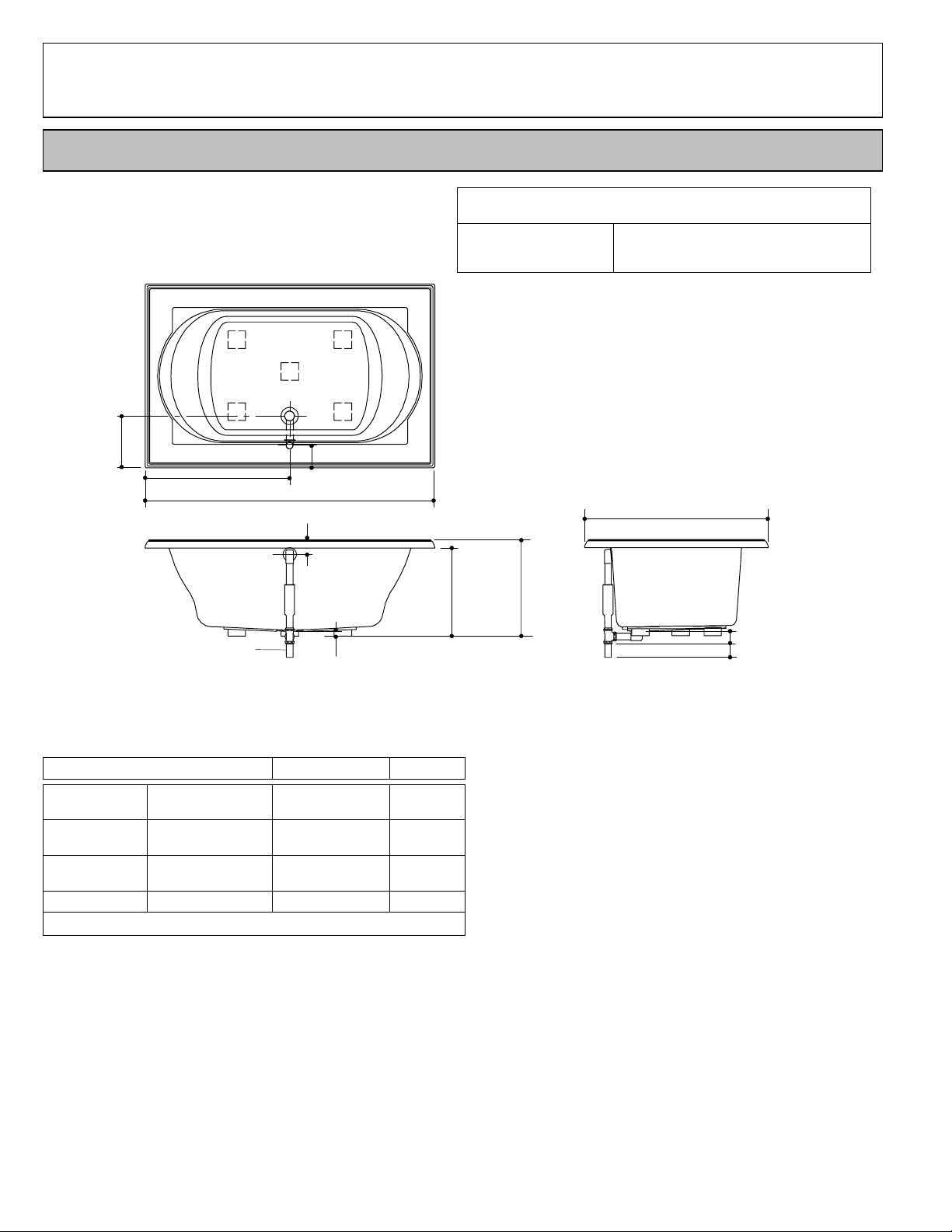

Roughing-In

No change in measurements if connected with drain illustrated.

(K-7161-AF or K-7161M-AF)

Drop-in cut-out 64-1/2” (163.8cm) x 40-1/2” (102.9cm)

Product Information

Drop-in bath K-1169 shown

Fixture*: basin area top area weight

Bathing well 42” (106.7cm) x

27” (68.6cm) 54” (137.2cm) x

30” (76.2cm) 80 lbs.

(36.3kg)

water depth capacity

To overflow 16” (40.6cm) 81 gal. (306.6L)

* Approximate measurements for comparison only.

Notes

Install this product according to the installation guide.

Floor support under bath must provide for a minimum of 1350 lbs

(612.3kg).

Hot water supply should be 70% of capacity or greater. Installations

will vary.

If installing a rim mount faucet, make sure there is no interference

with drain overflow before drilling any holes. Consult local and

national codes for minimum air gap requirements if installing a

spout on the faucet deck.

This bath is designed for drop-in installation only. It is not suited for

useinathreewallalcovewithanoverheadshower.

Fixture conforms to ANSI Standard Z124.1. All dimensions are

nominal.

K-1169

5-1/4” (13.3cm)

11-3/4”

(29.8cm)

1-1/16” (2.7cm)

20-1/8”

(51.1cm)

1-1/2” O.D.

42” (106.7cm)

33” (83.8cm)

66” (167.6cm)

2-7/8” (7.3cm)

3” (7.6cm)

22”

(55.9cm)

3” (7.6cm)

1024307-1-B

Kohler Co.

Plan de Construction

Baignoire en Acrylique

Plan de Raccordement

Aucun changement des mesures n’est nécessaire si vous le

connectez au drain comme illustré. (K-7161-AF or K-7161M-AF)

Découpe pour

encastrement 64-1/2” (163,8cm) x 40-1/2” (102,9 cm)

Informations sur le produit

Baignoire Encastr K-1169 illustré

Appareil* : espace du lavabo espace

supérieure poids

Cuve de la

baignoire 42” (106,7 cm) x

27” (68,6 cm) 54” (137,2 cm) x

30” (76,2 cm) 80 lbs.

(36,3 kg)

profondeur de

l’eau capacité

Au trop-plein 16” (40,6 cm) 81 gal. (306,6 L)

* Mesures approximatives pour comparaison seulement.

Remarques

Installez ce produit selon la notice d’installation.

Le sol sous la baignoire doit pouvoir soutenir une charge minimale

de 1350 lbs (612,3 kg).

Le tuyau fournissant l’eau chaude doit être d’une capacité de 70%

ou plus. Les installations déprendront.

Lorsque l’on installe un robinet sur gorge, assurer-vous qu’il n’y ait

pas d’interférence avec le trop plein du drain avant de percer les

orifices. Reportez-vous aux codes nationaux et locaux pour les

normes d’écart anti-retour, lorsque vous installez le bec sur l’espace

de pose du robinet.

Cette Baignoire à Hydromassage a été conçue pour être encastrée.

Cette Baignoire à Hydromassage n’est pas faite pour une alcôve à trois

parois et avec une pomme de douche murale.

Les dimensions de la baignoire sont nominales et conformes aux

tolérances données par la norme ANSI Z124.1.

K-1169

5-1/4” (13,3 cm)

11-3/4”

(29,8 cm)

1-1/16” (2,7 cm)

20-1/8”

(51,1 cm)

ØExt.1-1/2”

42” (106,7 cm)

33” (83,8 cm)

66” (167,6 cm)

2-7/8” (7,3 cm)

3” (7,6 cm)

22”

(55,9 cm)

3” (7,6 cm)

1024307-1-B4Kohler Co.

Diagrama de Instalación

Bañera acrílica

Diagrama de Instalación

No es necesario cambiar las medidas si se conecta con el drenaje

ilustrado. (K-7161-AF o K-7161M-AF)

Abertura para las

instalaciones

empotradas

64-1/2” (163,8 cm) x 40-1/2” (102,9 cm)

Información del producto

Bañera empotrada K-1169 ilustrado

Aparato

sanitario*: área de la pileta área superior peso

Área de la

bañera 42” (106,7 cm) x

27” (68,6 cm) 54” (137,2 cm) x

30” (76,2 cm) 80 lbs.

(36,3 kg)

profundidad del

agua capacidad

Al rebosadero 16” (40,6 cm) 81 gal. (306,6 L)

* Dimensiones aproximadas sólo para comparar.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera debe poder sostener como

mínimo 1350 lbs (612,3 kg).

El suministro de agua caliente debe llegar al 70% de capacidad o

más. Varía según la instalación.

Si la grifería se instala en el reborde, verifique que no haya

interferencias con el rebosadero del drenaje antes de perforar los

orificios. Si el surtidor se instala sobre la cubierta para la grifería,

consulte los códigos locales y nacionales para obtener los requisitos

mínimos de espacio libre.

Esta bañera está diseñada para instalaciones empotradas solamente.

No está diseñada para instalarse en un espacio hueco entre tres

paredes con ducha.

El aparato sanitario cumple con la norma Z124.1 del ANSI. Todas

las dimensiones son nominales.

K-1169

5-1/4” (13,3 cm)

11-3/4”

(29,8 cm)

1-1/16” (2,7 cm)

20-1/8”

(51,1 cm)

D.E. 1-1/2”

42” (106,7 cm)

33” (83,8 cm)

66” (167,6 cm)

2-7/8” (7,3 cm)

3” (7,6 cm)

22”

(55,9 cm)

3” (7,6 cm)
