Kohler K-1124-LA Guide de démarrage rapide

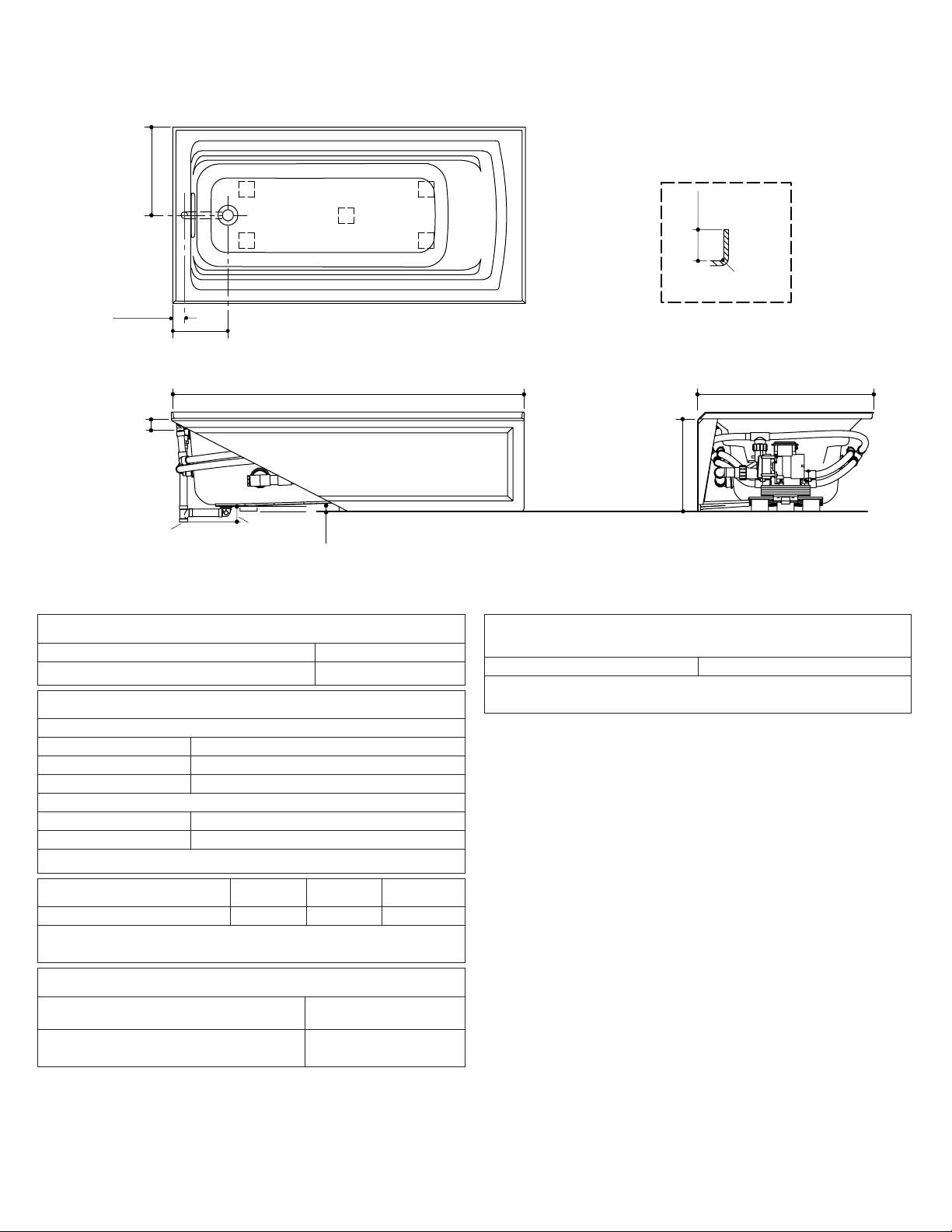

Roughing-In Guide

Bath Whirlpool with Integral Apron

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-1124-LA, K-1124-RA

Product Information

Applicable product:

Integral apron, left drain K-1124-LA

Integral apron, right drain K-1124-RA

Fixture*:

Bathing well:

Basin area, bottom 51-3/8″(130.5 cm) x 21″(53.3 cm)

Basin area, top 64-1/2″(163.8 cm) x 30-1/2″(77.5 cm)

Weight 135 lbs (61.2 kg)

To overﬂow:

Water depth 15″(38.1 cm)

Capacity 72 gal (273 L)

* Approximate measurements for comparison only.

Pump: V Hz A

1-speed 120 60 7

Pump is supplied with 24″(61 cm) grounding-type plug-in

cord.

Required accessories:

Clearﬂo slotted overﬂow brass bath

drain or

K-7271

Clearﬂo slotted overﬂow bath drain -

PVC pipe K-7272

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Locate the outlet behind the whirlpool and within 24″(61 cm)

of the pump.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

43 lbs/square foot (210 kg/square meter) loading.

The hot water supply should be 70% of the capacity of the bath or

greater. Installations will vary.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

36" (91.4 cm)

72" (182.9 cm)

3/4" (1.9 cm)

1/2" (1.3 cm) R.

No change in measurements if connected

with drain illustrated. (K-7272)

Integral Flange

Detail

19"

(48.3 cm)

2-1/2"

(6.4 cm)

1-1/4"

(3.2 cm)

18"

(45.7 cm)

11-1/4"

(28.6 cm)

1-1/4"

(3.2 cm)

1-1/2"

Bath Drain

4-1/8"

(10.5 cm)

1063766-1-D 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage avec bandeau intégré

Information sur le produit

Produit applicable:

Bandeau intégré, drain à gauche K-1124-LA

Bandeau intégré, drain à droite K-1124-RA

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin,

base 51-3/8″(130,5 cm) x 21″(53,3 cm)

Espace du bassin,

dessus 64-1/2″(163,8 cm) x 30-1/2 (77,5 cm)

Poids 135 lbs (61,2 kg)

Au trop-plein:

Profondeur d’eau 15″(38,1 cm)

Capacité 72 gal (273 L)

* Mesures approximatives pour comparaison uniquement.

Pompe: V Hz A

1 vitesse 120 60 7

La pompe comprend un cordon électrique mis à la terre de 24″

(61 cm).

Accessoires nécessaires:

Drain de baignoire Clearﬂo avec

trop-plein à fentes ou

K-7271

Drain de baignoire Clearﬂo avec

trop-plein à fentes Tuyau en PVC K-7272

Branchement électrique requis

Circuit dédié requis, protégé par un disjoncteur différentiel de

classe A (GFCI):

Pompe/commande 120 V, 15 A, 60 Hz

Localiser la prise de courant derrière la baignoire à

hydromassage, à moins de 24″(61 cm) de la pompe.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 43 lbs/pied carré (210 kg/mètre carré).

L’alimentation en eau chaude doit être d’une capacité de 70% ou

plus de la baignoire. Les installations varient.

Ce meuble est conforme aux normes ANSI Z124.1.2. Toutes les

dimensions sont nominales.

36" (91,4 cm)

72" (182,9 cm)

3/4" (1,9 cm)

1/2" (1,3 cm) R.

1-1/4"

(3,2 cm)

1-1/4"

(3,2 cm)

11-1/4"

(28,6 cm)

18"

(45,7 cm)

2-1/2"

(6,4 cm)

19"

(48,3 cm)

Drain de

baignoire 1-1/2"

Aucun changement des mesures n'est nécessaire

si connect au drain illustr. (K-7272)

Détail du rebord

de l'encastrement

4-1/8"

(10,5 cm)

Kohler Co. 3 1063766-1-D

Diagrama de instalación

Bañera de hidromasaje con faldón integral

Información sobre el producto

Producto correspondiente:

Faldón integral, desagüe a la izquierda K-1124-LA

Faldón integral, desagüe a la derecha K-1124-RA

Producto*:

Área de la bañera:

Área del fondo 51-3/8″(130,5 cm) x 21″(53,3 cm)

Área superior 64-1/2″(163,8 cm) x 30-1/2″(77,5 cm)

Peso 135 lbs (61,2 kg)

Al rebosadero:

Profundidad del

agua 15″(38,1 cm)

Capacidad 72 gal (273 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba: V Hz A

1-velocidad 120 60 7

La bomba de agua incluye un cable eléctrico de 24″(61 cm)

con enchufe de puesta a tierra.

Accesorios requeridos:

Desagüe latón de rebosadero ranurado

Clearﬂo para bañera o

K-7271

Desagüe de rebosadero ranurado

Clearﬂo para bañera - tubo de PVC K-7272

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 43 lbs/pie cuadrado (210 kg/metro

cuadrado).

El suministro de agua caliente debe llegar al 70% de la capacidad

de la bañera o más. Varía según la instalación.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

Detalle del borde

de sobreponer

36" (91,4 cm)

72" (182,9 cm)

3/4" (1,9 cm)

Desagüe de

bañera de 1-1/2"

1/2" (1,3 cm) R.

1-1/4"

(3,2 cm)

1-1/4"

(3,2 cm)

11-1/4"

(28,6 cm)

18"

(45,7 cm)

2-1/2"

(6,4 cm)

19"

(48,3 cm)

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-7272)

4-1/8"

(10,5 cm)

Kohler Co. 4 1063766-1-D
