Kohler K-7500 Manuel utilisateur
Installation Guide
Self-Closing and Single Control Faucets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página“ Español-1”
K-7500 K-7504
K-7510 K-7520
K-7524
105218-2-AB
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

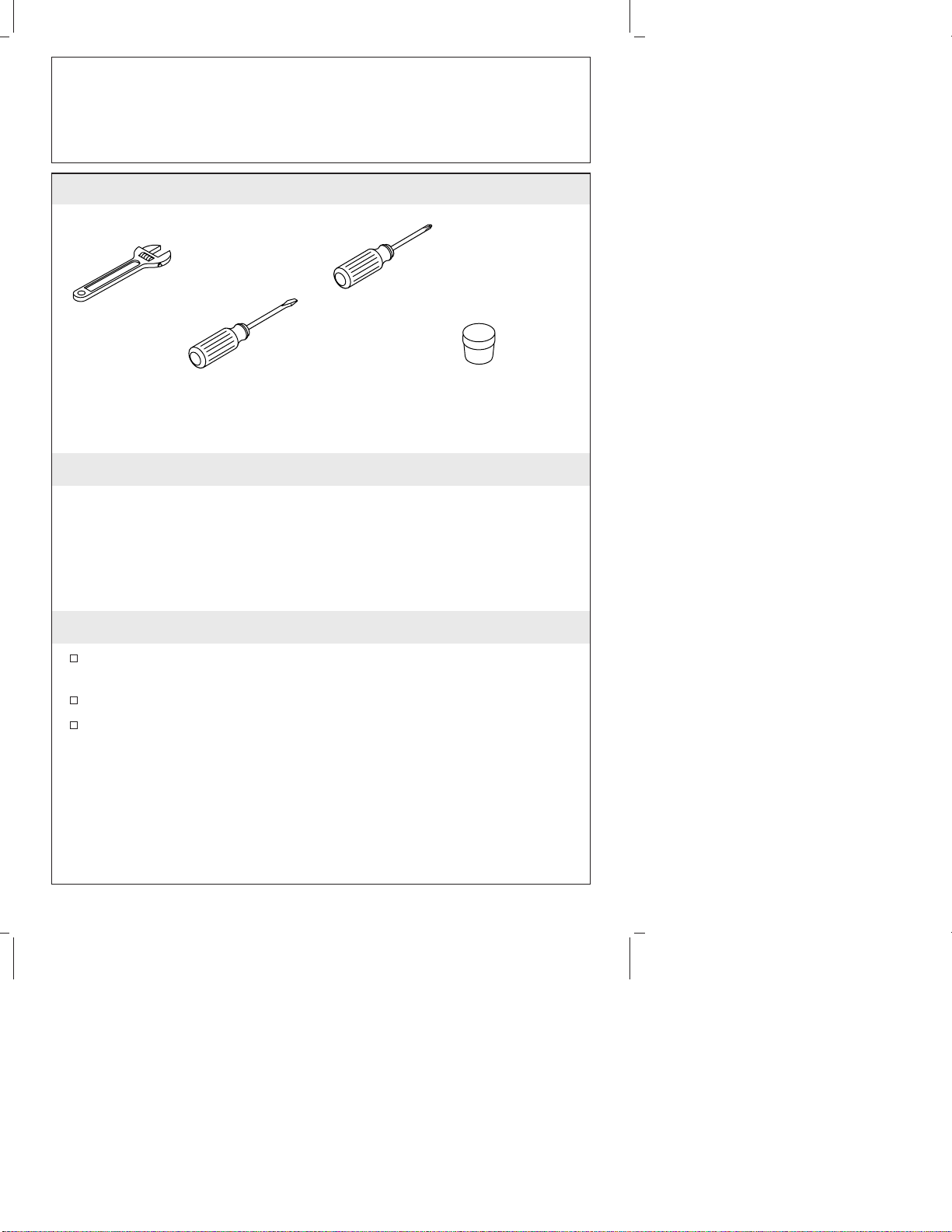

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench
Blade
Screwdriver
Phillips
Screwdriver
Plumbers
Putty
105218-2-AB 2 Kohler Co.

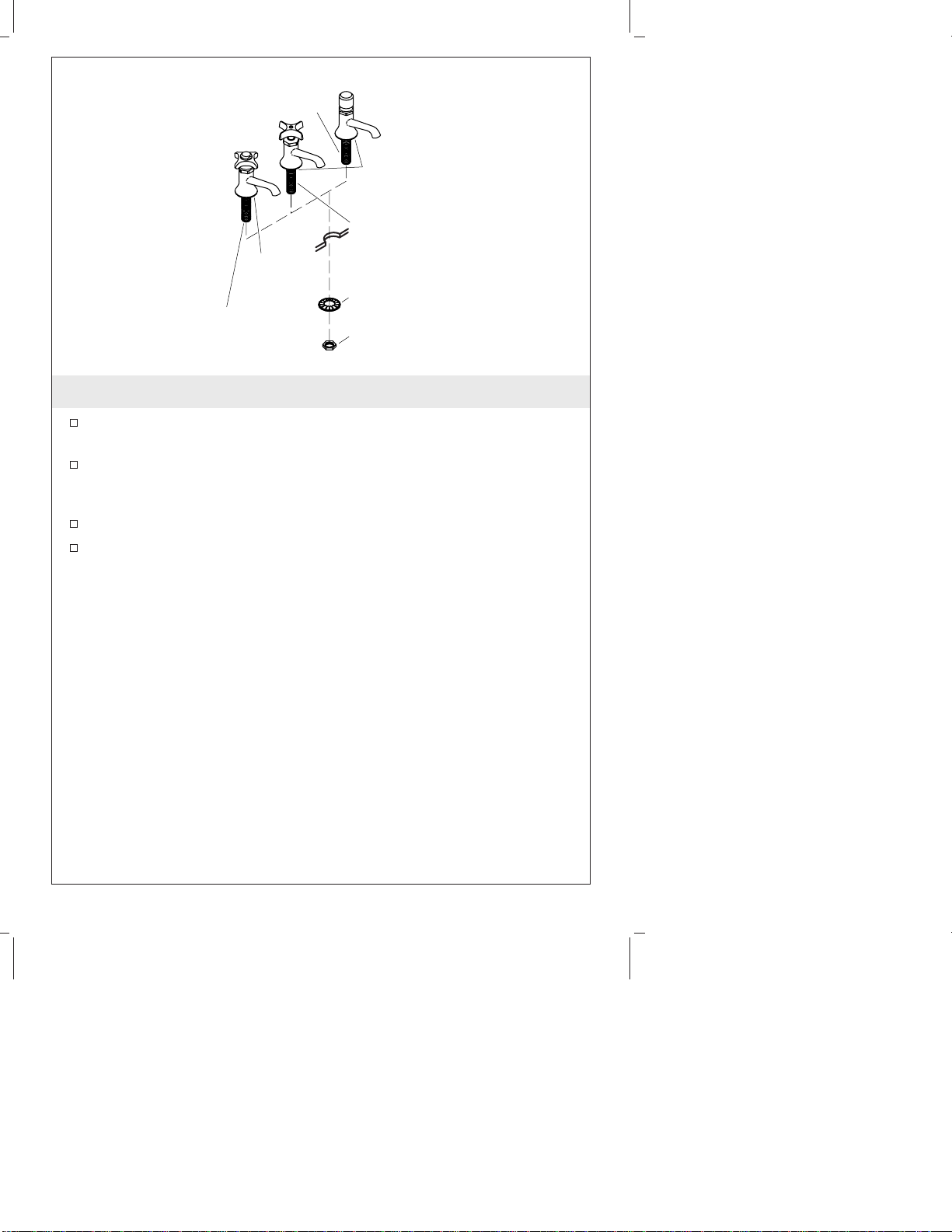

1. Faucet Installation
When using hot and cold faucets, hot (H) is on the left and cold
(C) is on the right.
Apply plumbers putty or other sealant according to the
manufacturer’s instructions to the underside of the faucet. Then
place through the hole.
Align faucet spout into basin area.
From the underside, slip washer onto faucet shank and tighten
nut securely.
Nut
Washer
Faucet
Shank
Faucet Shank
Faucet
Shank
Apply
plumbers
putty.
Apply
plumbers
putty.
Kohler Co. 3 105218-2-AB

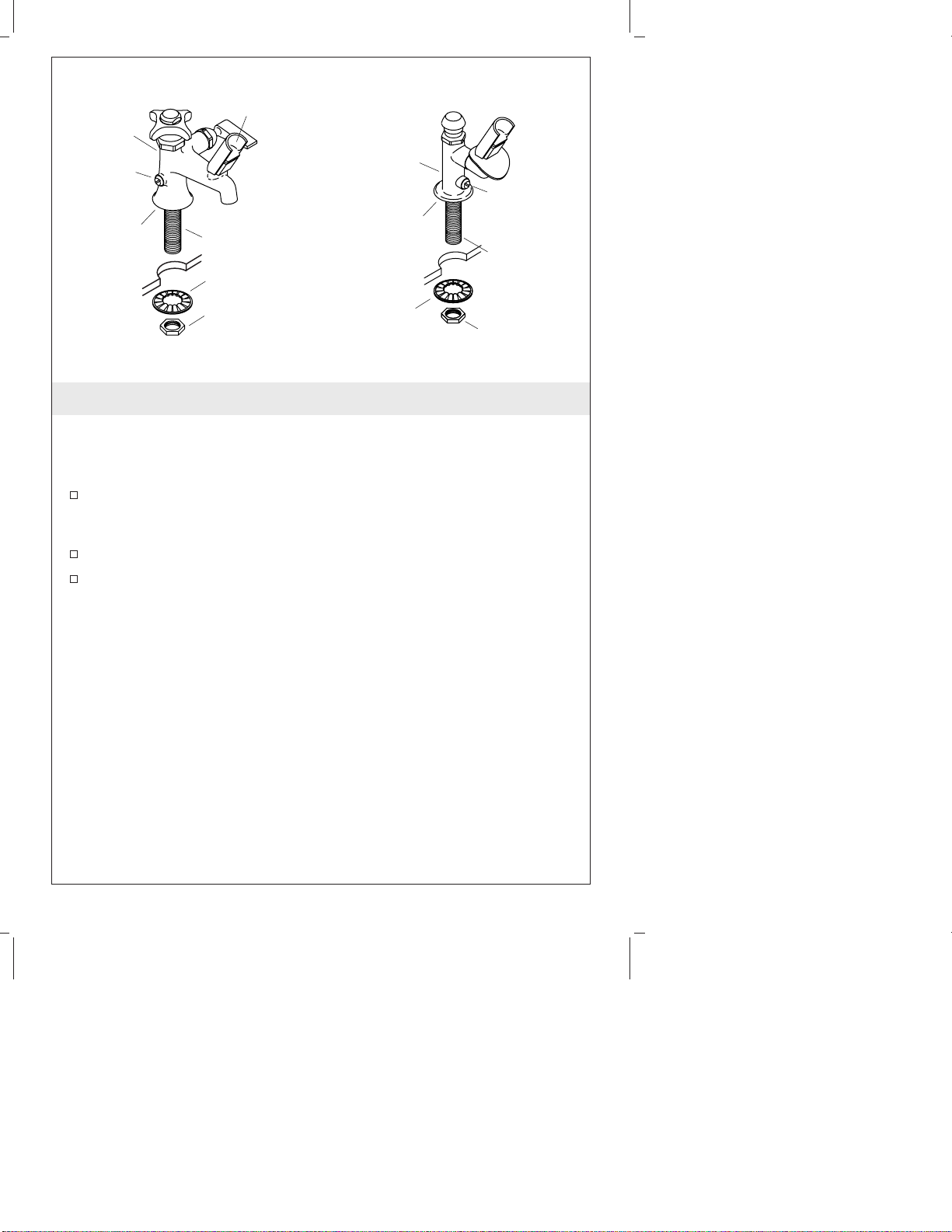

2. Bubbler Installations
NOTE: Both models are for cold water only. The flow regulator on
either model controls the water flow through the bubbler.
For K-7520 and K-7524 Models
Apply plumbers putty or other sealant according to the
manufacturer’s instructions to the underside of the faucet or
bubbler. Then place through the hole.
Align faucet or bubbler spout into basin area.
From the underside, slip washer onto faucet or bubbler shank
and tighten nut securely.
Nut
Washer
Faucet Bubbler
Flow
Regulator
Apply
plumbers
putty.
Faucet
Shank
Nut
Washer
Bubbler
Apply
plumbers
putty.
Flow
Regulator
Bubbler
Shank
105218-2-AB 4 Kohler Co.
3. Supply Connections
Ground joint: slip coupling nut onto supply tube.
Carefully position round end of supply tube squarely to inlet of
faucet or bubbler shank and supply stop.
Tighten all nuts.
4. Installation Checkout
Turn on the main water supply and check for leaks. Repair as
needed.
Turn on hot and cold faucet handles and run water for about a
minute to remove debris.
Turn faucet handles off.
Shank
Coupling
Nut
Supply
Tube
Supply
Stop
Kohler Co. 5 105218-2-AB
Guide d’installation
Robinets mono-contrôles et automatiques

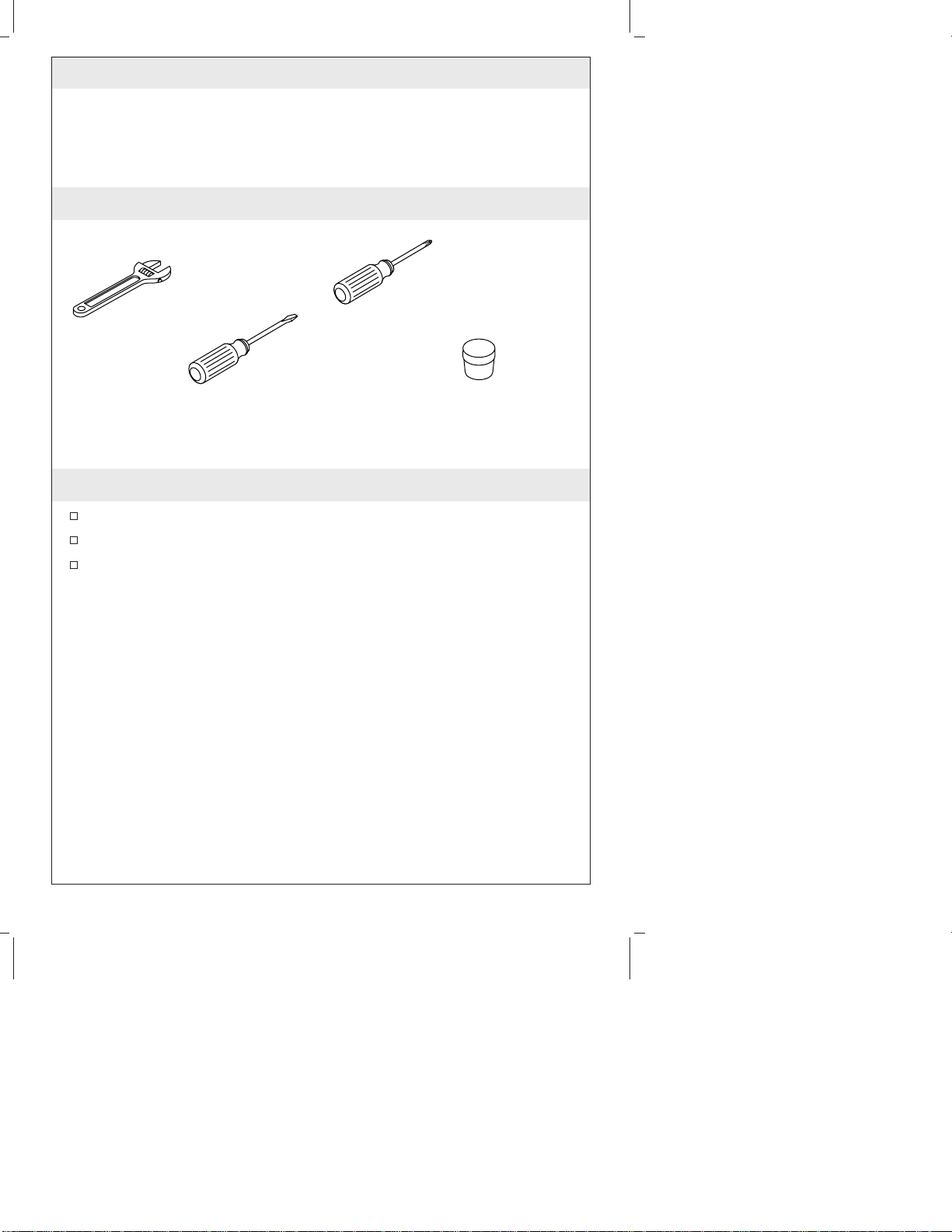

Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Cléàmolette
Tournevisplat
Tournevis
cruciforme
Masticde
plombier
Kohler Co. Français-1 105218-2-AB
1. Installation robinet
Lorsque des robinets d’eau chaude et froide sont utilisés, le chaud
(H) se trouve sur la gauche et le froid (C) se trouve sur la droite.
Appliquer du mastic de plomberie ou un autre produit
d’étanchéité semblable sous le robinet, selon les instructions du
fabricant. Puis placer à travers l’orifice.
Aligner le bec du robinet dans l’emplacement du bassin.
Du dessous, glisser la rondelle sur le manche du robinet et bien
serrer l’écrou.
Écrou
Rondelle
Manche
de robinet
Manche
de robinet
Manche de
robinet
Appliquer du
mastic de
plomberie.
Appliquer du
mastic de
plomberie.
Kohler Co. Français-2 105218-2-AB
2. Installations des fontaines à bulles
REMARQUE : Les deux modèles sont pour l’eau froide uniquement.
Le régulateur du débit sur chacun des modèles contrôle le débit de
l’eau à travers la fontaine.
Pour les modèles K-7520 et K-7524.
Appliquer du mastic de plomberie ou un produit semblable sous
le robinet ou fontaine selon les instructions du fabricant du
mastic. Puis placer à travers l’orifice.
Aligner le bec du robinet ou de la fontaine dans l’emplacement
du bassin.
Glisser la rondelle sur le manche de la fontaine et bien serrer
l’écrou par en dessous.
Écrou
Rondelle
Robinet
Fontaine
à bulles
Régulateur
de débit
Appliquer du
mastic de
plomberie.
Manche de
robinet
Écrou
Rondelle
Fontaine
à bulles
Appliquer du
mastic de
plomberie.
Régulateur
de débit
Manche
fontaine à
bulles
105218-2-AB Français-3 Kohler Co.
3. Connexions d’alimentation
Joint conique: glisser l’écrou de couplage sur le tube
d’alimentation.
Aligner avec soin l’extrémité arrondie du tube d’alimentation
avec l’entrée de robinet ou tige de fontaine et arrêt
d’alimentation.
Serrer tous les écrous.
4. Vérification de l’installation
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Ouvrir les robinets d’eau chaude et d’eau froide et laisser couler
l’eau pendant une minute environ pour chasser tous débris.
Fermer les poignées du robinet.
Manche
Écrou de
couplage
Tuyau
d'alimentation
Arrêt
d'alimentation
Kohler Co. Français-4 105218-2-AB
Guía de instalación
Griferías monomando y de cierre automático
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llaveajustable
Destornillador
plano
Destornilladorde
puntadecruz(Phillips)
Masillade
plomería
Kohler Co. Español-1 105218-2-AB
