Kohler K-1229-LA Guide de démarrage rapide

Roughing-In Guide

Guide de raccordement

Diagrama de instalación

Acrylic Bath with Integral Apron

Baignoire en acrylique avec bandeau intégré

Bañera acrílica con faldón integral

K-1229-LA, K-1229-RA

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)

1087853-1-A

Information/Information/Información

Applicable product:/Produit applicable:/Producto correspondiente:

Integral apron, left drain/Bandeau intégré, drain gauche/Faldón integral,

desagüe a la izquierda K-1229-LA

Integral apron, right drain/Bandeau intégré, drain droit/Faldón integral,

desagüe a la derecha K-1229-RA

Fixture*:/Appareil sanitaire*:/Producto*:

Bathing well:/Bassin de la baignoire:/Área de la bañera:

Basin area, bottom/Espace du bassin, base/Área del fondo 48″(121.9 cm) x

24″(61 cm)

Basin area, top/Espace du bassin, dessus/Área superior 59″(149.9 cm) x

30″(76.2 cm)

Weight/Poids/Peso 65 lbs (30 kg)

To overﬂow/Au trop plein/Al rebosadero

Water depth/Profondeur d’eau/Profundidad del agua 14″(35.6 cm)

Capacity/Capacité/Capacidad 67 gal (252 L)

* Approximate measurements for comparison only./* Mesures approximatives pour

comparaison uniquement./* Dimensiones aproximadas sólo para ﬁnes de comparación.

Recommended faucet area

No change in measurements if connected with drain

illustrated. (K-7161-AF or K-7161M-AF)

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-7161-AF ou K-7161M-

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-7161-AF o K-7161M-AF)

Área recomendada para la grifería

Emplacement recommandé du robinet

1/2" (1.3 cm) R. Max/Max/Máx

1-1/4"

(3.2 cm)

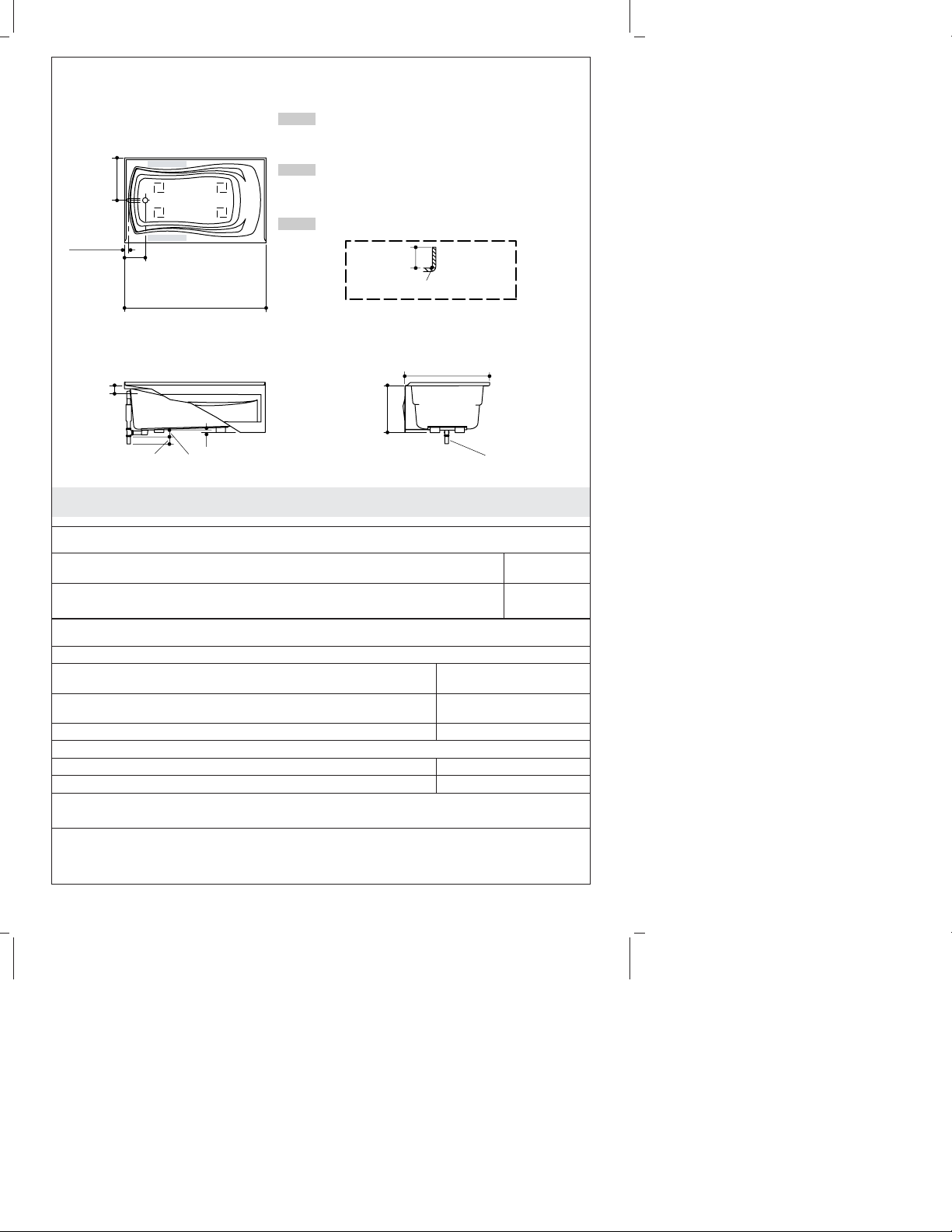

Integral Flange Detail

Détail de la bride intégrée

Detalle del reborde integral

66" (167.6 cm)

36" (91.4 cm)

1" (2.5 cm)

2-7/8" (7.3 cm)

3" (7.6 cm)

1-1/2" OD

Ø Ext. 1-1/2"

1-1/2" D.E.

18"

(45.7 cm)

1-11/16"

(4.3 cm)

3-1/2"

(8.9 cm) 20"

(50.8 cm)

8-11/16"

(22.1 cm)

1087853-1-A 2 Kohler Co.

Notes

Install this product according to the installation guide.

Floor support under bath must provide for minimum of 39 lbs/square foot (192

kg/square meter) loading.

Fixture conforms to ANSI Standard Z124.1.2. All dimensions are nominal.

Remarques

Installer ce produit selon le guide d’installation.

Le support de plancher sous la baignoire doit pouvoir soutenir une charge minimale de

39 lbs/pied carré (192 kg/m2).

L’appareil sanitaire est conforme à la norme Standard ANSI Z124.1.2. Toutes les

dimensions sont nominales.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera debe poder soportar una carga mínima de 39

lbs/pie cuadrado (192 kg/metro cuadrado).

El producto cumple con la norma Z124.1.2. del ANSI. Todas las dimensiones son

nominales.

Kohler Co. 3 1087853-1-A

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com
