KitchenAid KHTU105LSS0 Manuel utilisateur

HOOD PARTS

For Model:

KHTU105LSS0

(Stainless)

30" WALL CANOPY

11−03 Litho In U.S.A. (jac) Part No. 8190593 Rev. A

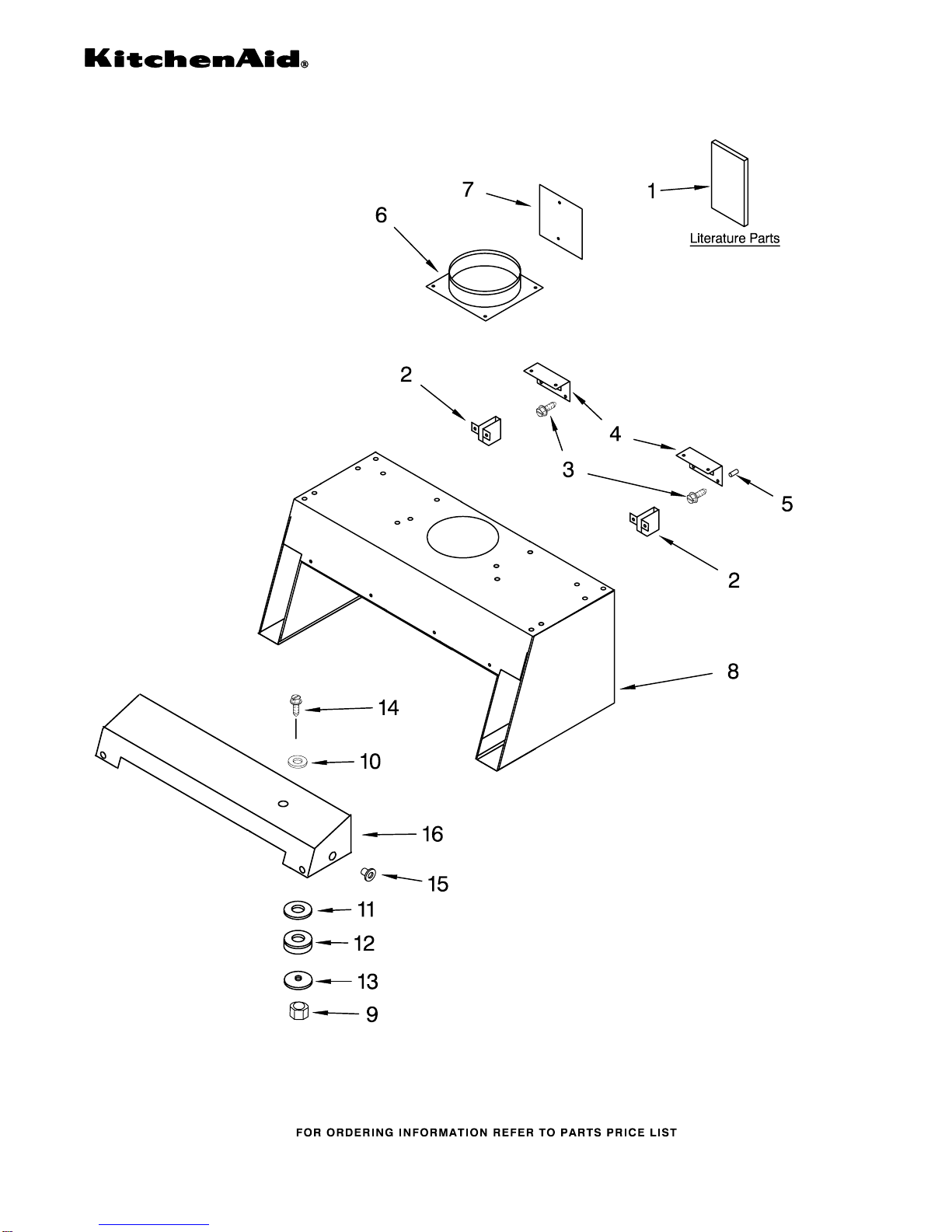

HOOD PARTS

For Model:

KHTU105LSS0

(Stainless)

8190593

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

LIT8285509

Use & Care Guide

2 8189612 Bracket, Hood

3 8189611 Screw

4 8189610 Bracket, Mounting

5 4360318 Grommet (6)

6 8190560 Damper

7 8190359 Cover, Wiring

8 8190559 Hood

9 4360156 Nut

10 4360005 Washer

11 8189601 Plate (Rubber)

12 8189602 Transformer, 120V

13 8189603 Plate (Nylon)

14 8190561 Screw

15 4360062 Relief, Strain (2)

16 8190562 Cover, Wire

VENTILATION PARTS

For Model:

KHTU105LSS0

(Stainless)

8190593

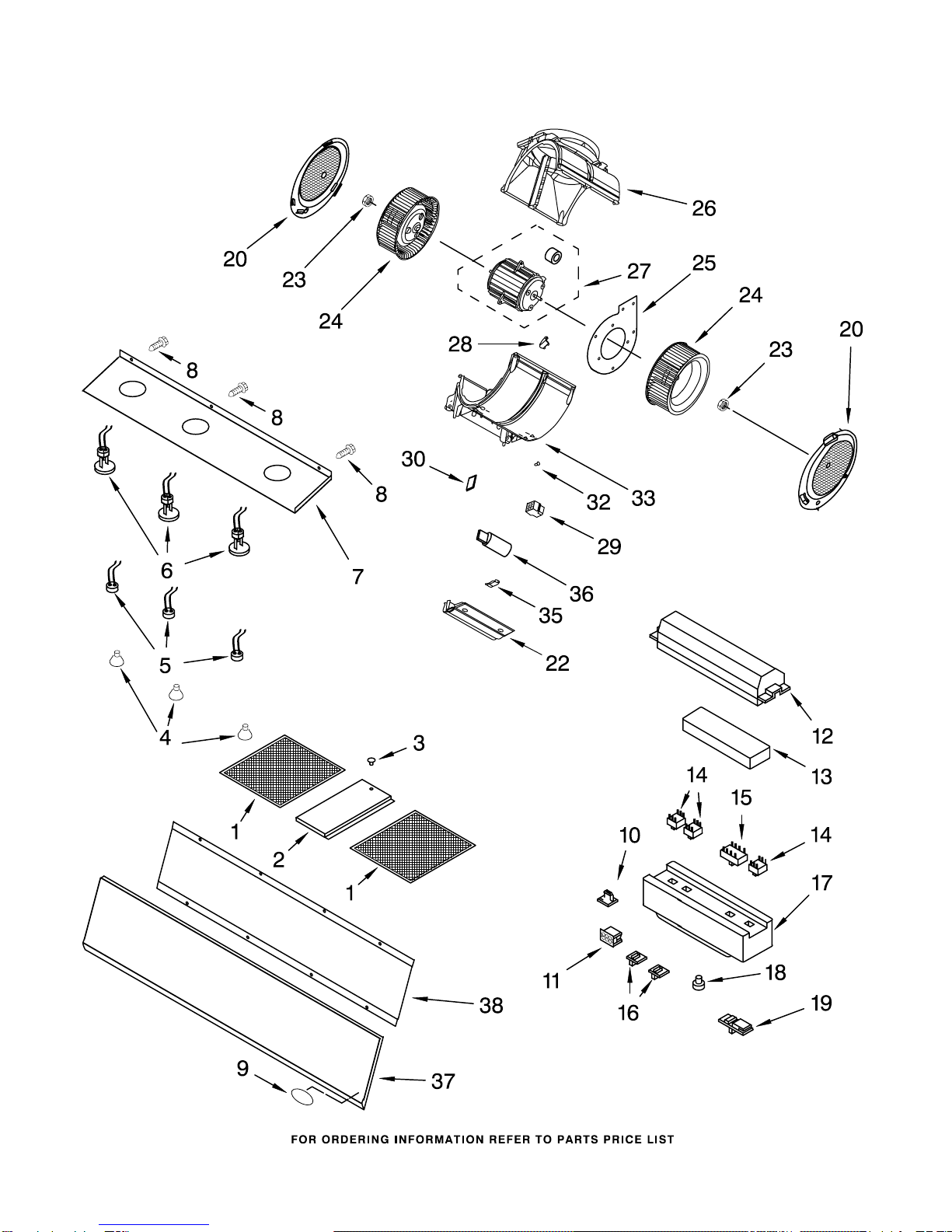

VENTILATION PARTS

For Model:

KHTU105LSS0

(Stainless)

8190593

Illus. Part

No. No. DESCRIPTION Illus. Part

No. No. DESCRIPTION

1 8190556 Filter, Grease

2 8190557 Panel, Spacer

3 8190555 Button, Plug

4 8189593 Bulb, Halogen

5 8189597 Holder, Bulb

6 8189854 Support, Bulb

7 8190558 Support, Light

8 4360048 Screw (3)

9 8189616 Nameplate

10 8190569 Clamp

11 8190568 Connector

12 8190567 Cover, Switch

13 8190566 Support, Switch

14 8189621 Switch, On−Off

15 8189622 Switch, Motor

16 8190563 Button, On/Off

17 8190564 Box, Control

18 4360028 Lens, Indicator

19 8190565 Button, Mtr Speed

20 Support

8190581 Left

8190580 Right

22 8190570 Cover

23 4360180 Nut, Locking

24 Impeller, Blower

8190576 Left

8190579 Right

25 8190578 Plate, Mtr Mount

26 8190577 Housing, Upper Fan

27 8189627 Motor, Blower

Includes Grommets

28 8190575 Clamp

29 8190573 Connector

30 8190384 Cover, Wire

32 8190582 Screw (2)

33 8190574 Housing, Lower Fan

35 8190571 Bracket, Capacitor

36 8190572 Capacitor

37 8190553 Panel, Bottom

38 8190554 Cover, Front

ACCESSORY PARTS

4396565 Filters w/Grate

Ductless Operation
