The KICKER KM coaxial speakers are speciﬁcally designed for mounting in free-air applications. The

speakers do not require a sealed enclosure for optimum performance. It is important to isolate the sound

coming off the front of the driver from the sound radiating from the back of the driver. This isolation is

usually accomplished by using the driver in a factory speaker location, or in a location with a semi-isolated

rear chamber.

SPECIFICATIONS

Authorized KICKER Dealer:

Purchase Date:

Speaker Model Number:

LOCATION

The sound produced by the KM coaxials is directional. Find the best location for stereophonic sound. If

necessary, add more KM coaxial speakers to the system to help distribute and balance the sound-stage.

After determining the best mounting locations, carefully check the areas where the mounting hardware will

be placed.

Model: KM60

Woofer [in, mm] 6-1/2, 165

Tweeter [in,mm] 1/2, 13

Rated Impedance [Ω] 4

Peak Power Handling [ Watts] 150

Continuous Power Handling [Watts RMS] 50

Sensitivity [1W, 1m] 90

Frequency Response [Hz] 35-21k

Mounting Hole Diameter [in, mm] 5-3/16, 132

Mounting Depth [in, mm] 2-1/2, 64

Grilles Yes

Tweeter Magnet Material Neodymium

Tweeter Dome Material PEI

Tweeter Design Balanced Dome

Woofer Cone Material Polypropylene

Woofer Surround Material Santoprene

KM Coaxial Speakers

Owner’s Manual

IMPORTANT SAFETY WARNING

Prolonged continuous operation of an ampliﬁer, speaker, or subwoofer in a distorted, clipped or over-

powered manner can cause your audio system to overheat, possibly catching ﬁre and resulting in serious

damage to your components and/or vehicle. Ampliﬁers require up to 4 inches (10cm) open ventilation.

Subwoofers should be mounted with at least 1 inch (2.5cm) clearance between the front of the speaker and

any surface.

2018 45KM604 Coax Rev D.indd 22018 45KM604 Coax Rev D.indd 2 4/18/2018 2:34:29 PM4/18/2018 2:34:29 PM

Possible locations for KM

Coaxial Speaker Mounting

Mounted in the Bow

Mounted

Mid-Ship Stern

Mounted

INSTALLATION

Mounting: Make sure the stainless steel mounting screws and U-type speed clips will not puncture the

fuel cell, wiring, or interfere with any mechanical parts on the underside of the mounting surface. Pre-drill

the mounting screw holes using a 7/64” (2.5mm) bit, and attach the KM coaxial speakers to the boat

by fastening the supplied stainless steel coarse-threaded screws to the boat’s structure. If applicable,

use the enclosed stainless steel U-type speed clips. If the supplied hardware is not applicable to your

installation, some other means of securely attaching the speakers to the boat must be used.

Wiring: Carefully place the speaker wire in a location that is clear of standing water and moving

components of the boat. Connect the speaker wire to the speaker terminals.

+–

2018 45KM604 Coax Rev D.indd 32018 45KM604 Coax Rev D.indd 3 4/18/2018 2:34:29 PM4/18/2018 2:34:29 PM

Note: KICKER Marine speakers meet or exceed industry standards for environmental humidity and corrosion, and for

material degradation due to UV exposure. All speciﬁcations and performance ﬁgures are subject to change. Please visit

www.kicker.com for the most current information.

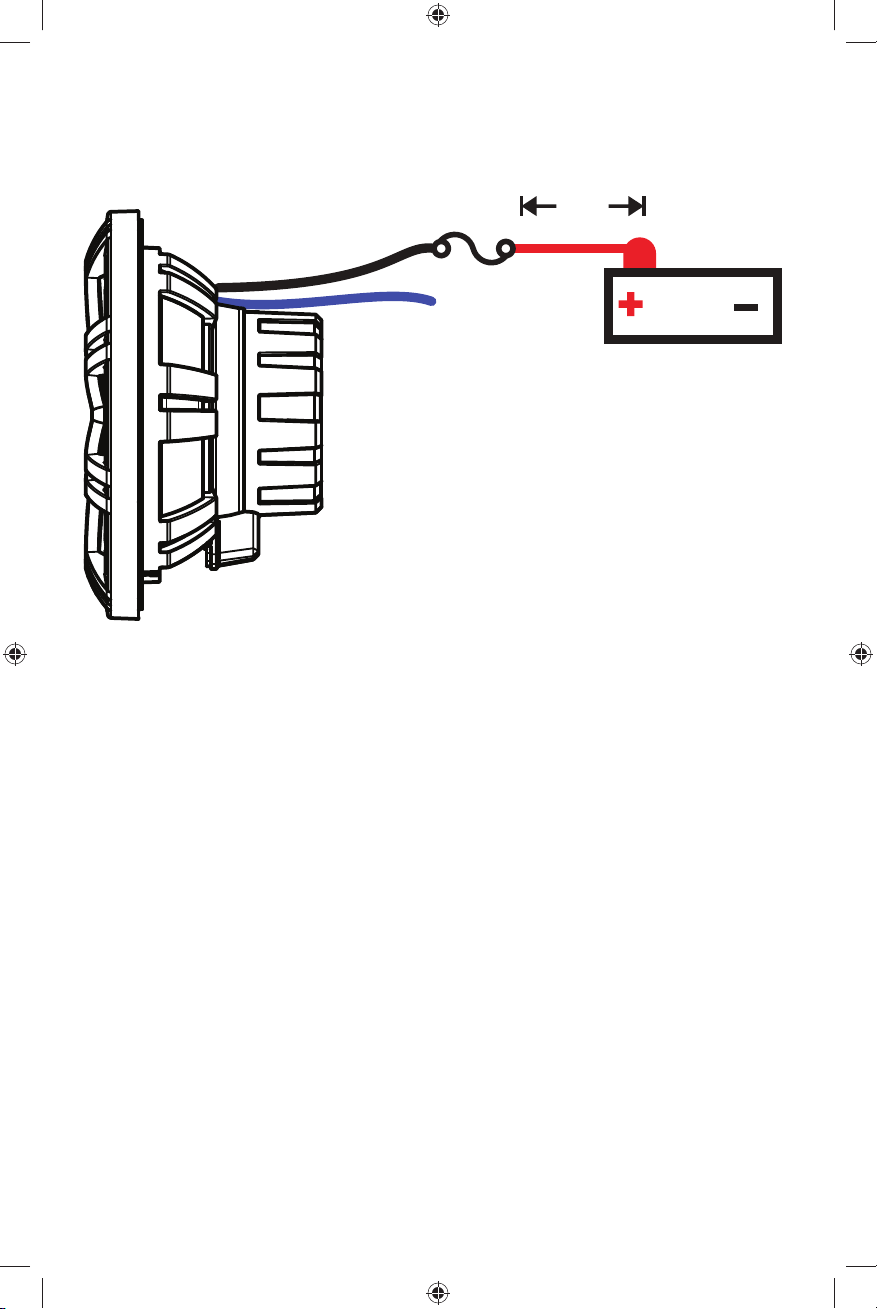

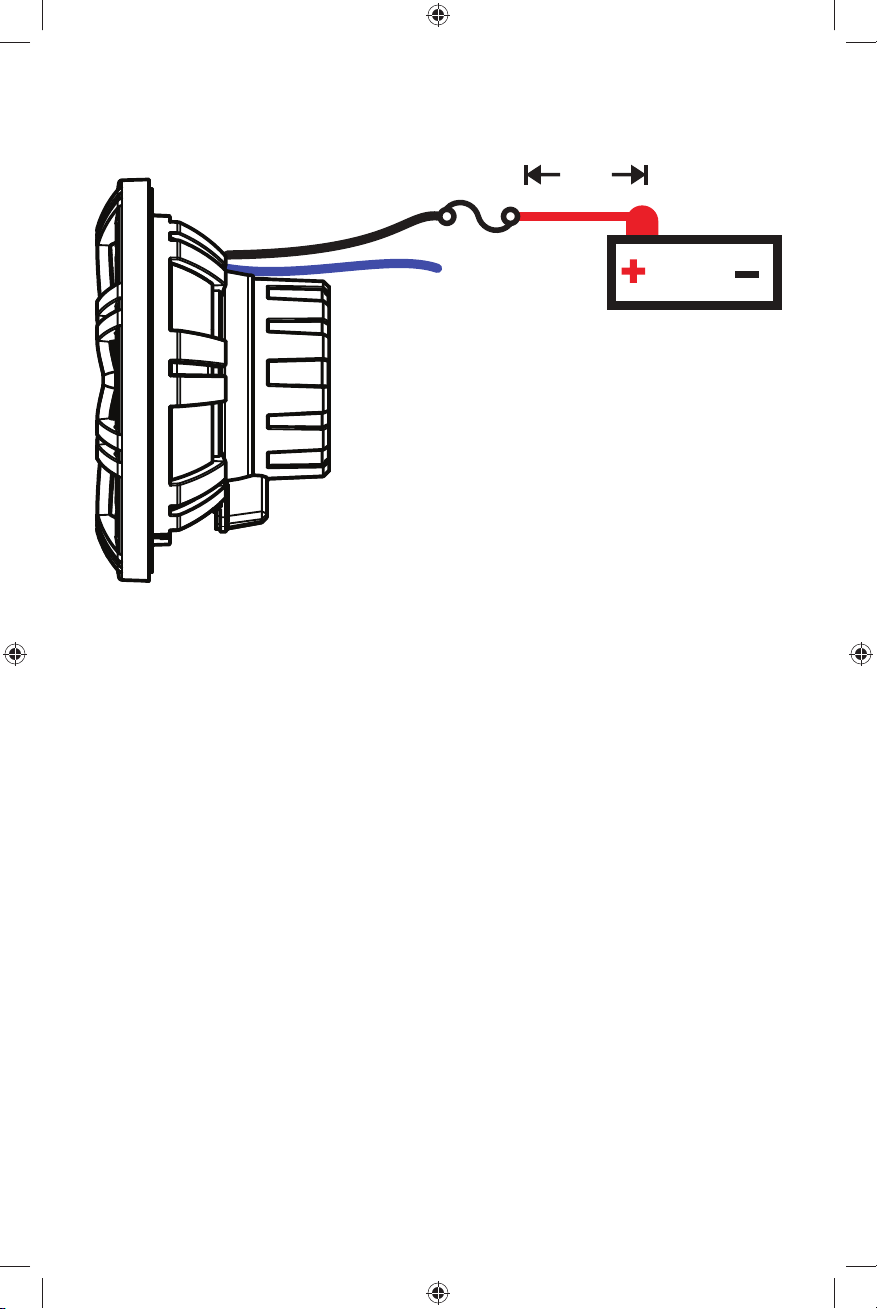

LED Wiring: When hard-wiring the LED lighting, the black lead is +12V and the blue lead is ground.

12V

Ground

+12V

Pro Tip: You are one KMA Ampliﬁer and a few cables away from a complete, high-quality system with

rock-solid bottom end as only available from KICKER! Please ask your dealer about KICKER KMA ampliﬁer

upgrades.

2A fuse

(max) ≤7”

(17.5cm)

battery

2018 45KM604 Coax Rev D.indd 42018 45KM604 Coax Rev D.indd 4 4/18/2018 2:34:31 PM4/18/2018 2:34:31 PM

Los altavoces coaxiales KICKER KM están diseñados especíﬁcamente para su instalación en

aplicaciones al aire libre. Los altavoces no requieren de un gabinete sellado para un desempeño óptimo.

Es importante aislar el sonido que proviene del frente del conductor del sonido radiante de la parte

posterior del conductor. Este aislamiento se consigue normalmente usando el conductor en una posición

de altavoz de fábrica o en una posición con una cámara posterior semi-aislada.

ESPECIFICACIONES

Distribuidor Autorizado KICKER:

Fecha de compra:

Número de modelo de altavoz:

UBICACIÓN

El sonido producido por los coaxiales KM es direccional. Encuentre la mejor posición para un sonido

estereofónico. Si fuera necesario, agregue al sistema más altavoces coaxiales KM para ayudar a distribuir

y a balancear el escenario de sonido. Después de determinar las mejores ubicaciones de instalación,

compruebe cuidadosamente las áreas en donde se colocarán los accesorios de instalación.

Modelo: KM60

Altavoz de baja frecuencia [pulg., mm] 6-1/2, 165

Altavoz de alta frecuencia [pulg., mm.] 1/2, 13

Impedancia especiﬁcada [Ω] 4

Máximo manejo de potencia [Watts] 150

Manejo de potencia continua [Watts RMS] 50

Sensibilidad [1W, 1m] 90

Respuesta de frecuencia[Hz] 35-21k

Diámetro de oriﬁcio de instalación [pulg., mm] 5-3/16, 132

Profundidad de instalación [pulg., mm] 2-1/2, 64

Rejillas Si

Material de imán de altavoz de alta frecuencia Neodimio

Material de domo de altavoz de alta frecuencia PEI

Diseño de altavoz de alta frecuencia Equilibrada Domo

Material de cono de altavoz de baja frecuencia Polipropileno

Material envolvente de altavoz de baja frecuencia

Santoprene

Manual del Propietario

Altavoces Coaxiales KM

IMPORTANTE ADVERTENCIA DE SEGURIDAD

Funcionamiento continuo prolongado de un ampliﬁcador, altavoz o subwoofer de una manera distorsionada,

recortado o el exceso de potencia puede hacer que el sistema de audio se sobrecaliente, posiblemente

la captura de fuego y que resulta en graves daños a sus componentes y / o vehículo. Ampliﬁcadores

requieren hasta 4 pulgadas (10 cm) de ventilación abierta. Subwoofers deben montarse con el aclaramiento

(2,5 cm) por lo menos 1 pulgada entre la parte frontal del altavoz y cualquier superﬁcie.

2018 45KM604 Coax Rev D.indd 52018 45KM604 Coax Rev D.indd 5 4/18/2018 2:34:31 PM4/18/2018 2:34:31 PM

Posibles ubicaciones para

la Instalación del altavoz

coaxial KM

Instalación en la proa

Instalación

al centro

de la nave Instalación en

popa

INSTALACIÓN

Instalación: Cerciórese que los tornillos de instalación de acero inoxidable y los clips en U no perforen

la unidad de combustible, el cableado o interﬁeran con cualquier parte mecánica en el lado inferior de

la superﬁcie de instalación. Haga un barreno piloto usando una broca de 7/64” (2,5 mm) y coloque

los altavoces coaxiales KM en el bote sujetando los tornillos de cuerda basta de acero inoxidable a la

estructura del bote. Si fuera aplicable, use los clips en U de acero inoxidable incluidos. Si los accesorios

incluidos no son aplicables para su instalación, debe usarse algún otro medio para sujetar los altavoces

al bote con seguridad.

Cableado: Coloque cuidadosamente el cable del altavoz en una ubicación libre de agua y de

componentes móviles del bote. Conecte el cable del altavoz a los terminales del altavoz.

+–

2018 45KM604 Coax Rev D.indd 62018 45KM604 Coax Rev D.indd 6 4/18/2018 2:34:31 PM4/18/2018 2:34:31 PM

Nota: Los altavoces marinos KICKER cumplen o exceden los estándares de la industria para la humedad ambiental y

corrosión y para la degradación de materiales debido a exposición a los rayos UV. Todas las especiﬁcaciones y cifras de

desempeño están sujetas a cambio. Para la información más actual, visite www.kicker.com.

Cableado de LED: Al cablear la iluminación LED, el terminal negro es +12V y la azul son de tierra.

12V

Conexión

a tierra

+12V

Consejo Profesional: ¡Usted está a la distancia de un Ampliﬁcador KMA y de unos cuantos cables de

un sistema de alta calidad con extremo inferior clásico como sólo es posible con KICKER! Pregunte a su

distribuidor acerca de las actualizaciones del ampliﬁcador KICKER KMA.

fusible

(max) ≤7”

(17.5cm)

batería

2018 45KM604 Coax Rev D.indd 72018 45KM604 Coax Rev D.indd 7 4/18/2018 2:34:33 PM4/18/2018 2:34:33 PM

KICKER KM-Koaxial-Lautsprecher wurden speziell für den Einbau im Außenbereich entwickelt. Die

Lautsprecher benötigen kein abgedichtetes Gehäuse für eine optimale Leistung. Es ist wichtig, den

vorne aus dem Lautsprecher austretenden Schall vom Schall zu trennen, der von der Rückseite

des Lautsprechers kommt. Diese Schalldämmung wird meist durch die Verwendung der korrekten

Treibergröße und Einbau an einer isolierten hinteren Stelle erreicht.

SPEZIFIKATIONEN

KICKER-Vertragshändler:

Kaufdatum:

Lautsprecher-Modellnummer:

POSITION

Der von den KM-Koaxen erzeugte Sound ist richtungsabhängig. Finden Sie die beste Position für einen

Stereo-Sound. Falls erwünscht können Sie dem System weitere KM-Koaxial-Lautsprecher hinzufügen,

um dem Raumklang zu optimieren. Nachdem Sie die beste Einbauposition gewählt haben, prüfen Sie

sorgfältig die Stellen, an denen die Montagehalterung angebracht werden soll.

Modell: KM60

Tieftöner [in, mm] 6-1/2, 165

Hochtöner [in, mm] 1/2, 13

Nennimpedanz [Ω] 4

Spitzenleistung [Watt] 150

Dauerbelastbarkeit [Watt RMS] 50

Empﬁndlichkeit [1 W, 1 m] 90

Frequenzgang [Hz] 35-21 k

Einbaudurchmesser [in, mm] 5-3/16, 132

Einbautiefe [in, mm] 2-1/2, 64

Schutzgitter Ja

Hochtöner-Magnetmaterial Neodym

Material des Kalottenhochtöners PEI

Hochtönerkonstruktion Ausgeglichene Kuppel

Tieftöner-Membran Polypropylen

Tieftöner-Sicken Santoprene

KM Koaxial-Lautsprecher

Bedienungsanleitung

WICHTIGE SICHERHEITSHINWEIS

Längerer Dauerbetrieb eines Verstärkers, Lautsprecher oder Subwoofer in einer verzerrt, abgeschnitten oder

über betriebene Weise können Sie Ihre Audio-System überhitzen , möglicherweise Feuer fangen und was zu

schweren Schäden an der Komponenten und / oder Fahrzeug. Die Verstärker benötigen bis 4 Zoll (10 cm)

offen Belüftung auf. Subwoofers sollte mit mindestens 1 Zoll (2,5 cm) Abstand zwischen der Vorderseite der

Lautsprecher und jeder Oberﬂäche angebracht werden.

2018 45KM604 Coax Rev D.indd 82018 45KM604 Coax Rev D.indd 8 4/18/2018 2:34:33 PM4/18/2018 2:34:33 PM

Mögliche Einbaupositionen für

KM-Koaxial-Lautsprecher

Montage im Bug

Mittige

Montage Heckmontage

INSTALLATION

Montage: Vergewissern Sie sich, dass die Montageschrauben aus Edelstahl keine Treibstofftanks, Kabel oder

mechanischen Teile an der Unterseite der Einbauoberﬂäche punktieren oder stören. Bohren Sie die Löcher mit

einem 2,5-mm-Bohraufsatz (7/64”) vor und befestigen Sie die KM-Koaxial-Lautsprecher mit den beiliegenden

Edelstahl-Grobgewindeschrauben am Boot. Wenn zutreffend, verwenden Sie die beiliegenden Edelstahl “U-Type-

Speed”-Klammern. Wenn die beiliegenden Befestigungselemente sich nicht für die von Ihnen gewünschte

Installation eignen, muss eine andere Methode zur sicheren Befestigung des Systems am Boot verwendet werden.

Verkabelung: Positionieren Sie die Verkabelung an einem Ort, der frei von stehendem Wasser und beweglichen

Bauteilen des Boots ist.

Schließen Sie das Lautsprecherkabel an die Lautsprecheranschlüsse an.

+–

2018 45KM604 Coax Rev D.indd 92018 45KM604 Coax Rev D.indd 9 4/18/2018 2:34:33 PM4/18/2018 2:34:33 PM

Hinweis: KICKER Marine-Lautsprecher entsprechen den bzw. übertreffen die Industriestandards für Luftfeuchtigkeit und

Korrosion sowie Materialzersetzung aufgrund von UV-Belastung. Änderungen an Speziﬁkationen und Leistungswerten

vorbehalten. Bitte besuchen Sie unsere Website www.kicker.com, um aktuelle Informationen zu erhalten.

LED-Verdrahtung: Bei Verkablung der LED-Beleuchtung gilt: Der schwarze Draht ist +12V und die

blauen Dräht ist die Erdungsdräht.

12V

Erdung

+12V

Expertentipp: Sie sind nur einen KMA-Verstärker und ein paar Kabel davon entfernt, ein hochwertiges

Komplettsystem zu besitzen, wie es nur KICKER anbietet! Bitte informieren Sie sich bei Ihrem Händler

über das Nachrüsten von KICKER KMA-Verstärkern.

Sicherung

(max) ≤7”

(17,5cm)

batteríe

2018 45KM604 Coax Rev D.indd 102018 45KM604 Coax Rev D.indd 10 4/18/2018 2:34:35 PM4/18/2018 2:34:35 PM
