KEUCO Plan S Guide de l'utilisateur

Montageanleitung

Mounting instruction

Instrucciones de instalación

Instructions d'installation

Istruzioni per l'installazione

Montagehandleiding

Návod k instalaci

Instrukcja montażu

Инструкция по монтажу

Plan S

74109_000/05.2017

52924 010100

52924 070100

52924 170100

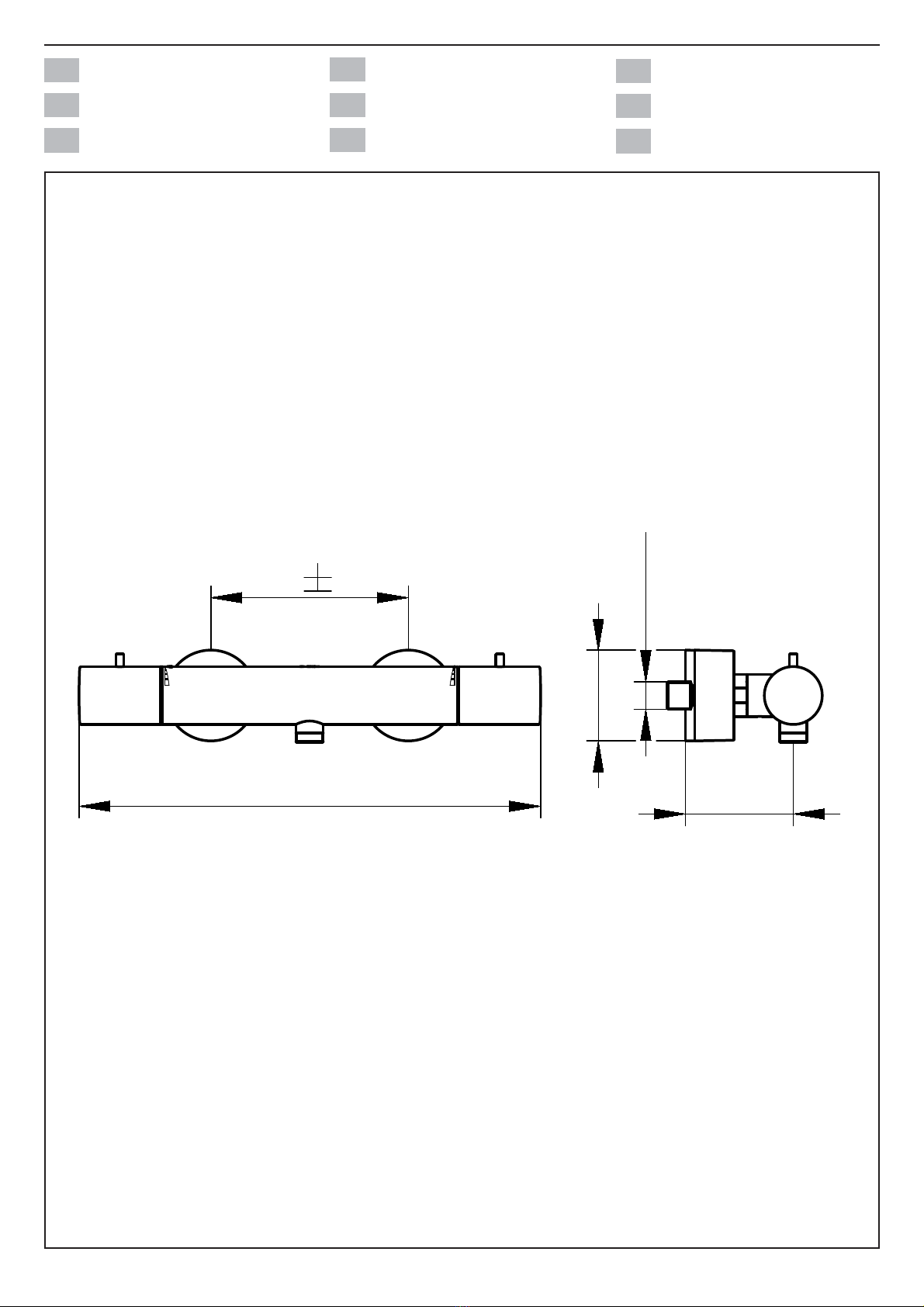

Einbaumaße

Mounting dimensions

Dimensiones de montaje

Dimensions de montage

Dimensioni di montaggio

Montageafmetingen

Montážní rozměry

Wymiary montażowe

Установочные размеры

Einbaumaße

Mounting dimensions

Dimensiones de montaje

Dimensions de montage

Dimensioni di montaggio

Montageafmetingen

Montážní rozměry

Wymiary montażowe

Установочные размеры

150 14

351

G1/2

75-82

Ø69

52924 XX0100

Technische Daten

– Durchﬂuss bei 3 bar Fließdruck: ca. 12 l/min

– Fließdruck: min. 0,5 bar/empfohlen 1-5 bar

– Betriebsdruck: max. 10 bar

– Prüfdruck: 16 bar

– Empfohlene Warmwassereingangstemperatur:

max. 65° C

– Wasseranschluss:

kalt = links

warm = rechts

Druckdifferenzen zwischen Kalt- und Warmwas-

serzulauﬂeitungen vermeiden.

Bei Ruhedrücken über 5 bar Druckminderer

einbauen.

Einbaumaße, siehe Seite 2.

Installation, siehe ab Bild 1 auf Seite 12.

Trinkwasserleitungen vor und nach der Installa-

tion gründlich spülen (EN 806 und 1717 sowie

DIN 1988 beachten).

Anschlüsse mit hydraulischem Druck auf

Dichtheit prüfen.

Bedienung, siehe Bild 6 und 7 auf Seite 12 und 13

Temperaturbegrenzung einstellen, siehe Bild 8 auf

Seite 13

Wartung, siehe Bild 9 bis 11 auf Seite

Montage in umgekehrter Reihenfolge.

– Anzugsmoment Kartuschenmutter: 20-30 Nm

– Anzugsmoment Oberteil: <30 Nm

Hinweise zur Gewährleistung und Pﬂege sind

dem beiliegendem Pﬂege- und Garantiepass

zu entnehmen.

Diese Anleitung ist für den Installateur zur Mon-

tage sowie für den Nutzer zur Bedienung und

Wartung des Produktes. Bitte nach der Installati-

on an den Nutzer zur Verwahrung weitergeben.

Symbole und Bedeutung

Achtung! Warnung vor Personen- oder

Sachschaden.

Hinweis, Tipp oder Verweis

Korrekte Montage/Funktionsprüfung

Falsche Montage

Montagedetail beachten

Kaltwasser Warmwasser

Wasserﬂuss Kein Wasserﬂuss

Prüfen

Optional/Zubehör

Verwendungszweck

Brausemischer für die Verwendung in Bade-

zimmer und WC. Betrieb mit Druckspeichern,

thermisch- und hydraulisch gesteuerten Durch-

lauferhitzern möglich. Betrieb mit drucklosen

Speichern (offenen Warmwasserbereitern) nicht

möglich!

Betrieb nur mit Wasser in Trinkwasserqualität.

Produkt ausschließlich zur Montage in Innen-

räumen geeignet!

Achtung! Installation nur in frostfreien Räumen.

Wichtige Informationen, bitte unbedingt lesen! DE

EN Important information, please read!

Technical speciﬁcations

– Flow at 3 bar pressure: approx. 12 l/min

– Pressure: min. 0.5 bar/recommended 1-5 bar

– Operating pressure max. 10 bar

– Test pressure: 16 bar

– Recommended hot water inlet temperature:

max. 65°C

– Water connection:

cold = left

hot = right

Avoid pressure differences between the cold and

hot water feeds.

Install a pressure reducer for static pressures

above 5 bar.

Installation dimensions, refer to page 2

Installation, refer to picture 1 on page 12

Flush potable water pipes thoroughly before and

after installation (observe EN 806 and 1717, as

well as DIN 1988).

Test connections for leaks with water pressure.

Operation, refer to picture 6 and 7 on page 12 and 13

Set temperature restriction, refer to picture 8 on

page 13

Servicing, refer to picture 9 to 11 on page 13

Assemble in reverse order.

– Cartridge nut torque: 20-30 Nm

– Headpart torque: <30 Nm

For spare parts with order numbers, refer to page 15.

For warranty and care information please refer

to the attached warranty and care instruc-

tions.

These instructions are for both the installer for

installation and the user for operation and main-

tenance of the product. After installation, please

hand them over to the user to keep.

Symbols and explanations

Attention! Warning against bodily injury or

damage to property.

Note, tip or reference

Correct installation/test of functionality

Incorrect installation

Observe installation details

Cold water Hot water

Water ﬂow No water ﬂow

Test

Optional/accessories

Intended use

Shower mixer for use in bathrooms and WCs.

Operation possible with pressure tanks and ther-

mally and hydraulically controlled instantaneous

water heaters. Operation with unpressurised

tanks (open water heaters) is not possible!

Operation only with potable water.

Product is only suitable for installation indoors!

Attention! Only install in frost-free places.

¡Información importante de lectura obligatoria! ES

Datos técnicos

– Paso con una presión de caudal de 3 bares:

aprox. 12 l/min.

– Presión de caudal: mín. 0,5 bares /

recomendado 1-5 bares

– Presión de servicio: máx. 10 bares

– Presión de comprobación: 16 bares

– Temperatura de entrada de agua recomen-

dada: máx. 65° C

– Conexión de agua:

fría = a la izquierda

caliente = a la derecha

Evitar las diferencias de presión entre las

tuberías de agua fría y caliente.

En caso de presiones estáticas superiores a 5

bares, montar reductor de presión.

Medidas de montaje, véase página 2

Instalación, véase imagen 1 en la página 12

Lavar minuciosamente las tuberías de agua

potable antes y después de la instalación

(observar EN 806 y 1717).

Comprobar la estanqueidad de las conexiones

con presión hidráulica.

Manejo, véase imagen 6 y 7 en la página 12 y 13

Ajustar la limitación de temperatura, véase imagen 8

en la página 13

Mantenimiento, véase imágenes 9 a 11 en la

página 13

El montaje se efectúa en el orden inverso.

– Par de apriete de la tuerca de ﬁjación del

cartucho: 20-30 Nm

– Par de apriete de la montura: <30 Nm

Piezas de recambio con números de pedido, véase

página 15.

En el pasaporte de mantenimiento y garantía

adjunto encontrará indicaciones sobre la

garantía y el mantenimiento.

Este manual está dirigido al instalador para el

montaje, así como al usuario para el manejo y

mantenimiento del producto. Por favor, después

de la instalación, este manual se debe entregar

al usuario para que lo conserve.

Símbolos y signiﬁcado

¡Atención! Advertencia de daños personales o

materiales.

Indicación, consejo o referencia

Montaje/comprobación de funcionamiento cor-

rectos

Montaje erróneo

Observar el detalle de montaje

Agua fría Agua caliente

Flujo de agua Ningún ﬂujo de

agua

Comprobar

Opcional/Accesorios

Uso previsto

Mezclador para ducha para la utilización en el

baño y en WC. Es posible el funcionamiento con

acumuladores de presión, calentadores de agua

instantáneos controlados térmica e hidráulica-

mente. ¡No es posible el funcionamiento con

acumuladores sin presión (calentadores de

agua abiertos)!

Funcionamiento sólo con agua en calidad de

agua potable.

¡Producto adecuado exclusivamente para el

montaje en interiores!

¡Atención! Instalación exclusivamente en espa-

cios sin riesgo de heladas.

FR Informations importantes, à lire impérativement!

Caractéristiques techniques

– Débit à une pression d'écoulement de 3 bar :

env. 12 l/mn

– Pression d'écoulement :

min. 0,5 bar/pression conseillée 1-5 bar

– Pression de service : max. 10 bar

– Pression de contrôle : 16 bar

– Température d'entrée d'eau chaude conseillée :

max. 65° C

– Raccordement d'eau :

froide = à gauche

chaude = à droite

Éviter les différences de pression entre conduite

d'arrivée eau froide et conduite d'arrivée eau

chaude.

Pour des pressions de repos supérieures à 5 bar,

monter un détendeur.

Cotes d'encombrement, voir page 2

Installation, voir ﬁgure 1 à la page 12

Rincer soigneusement les conduites d'eau

potable avant et après l'installation (respecter les

normes EN 806 et 1717).

Vériﬁer l'étanchéité des raccords à la pression

hydraulique.

Utilisation, voir ﬁgure 6 et 7 à la page 12 et 13

Régler la limitation de température,voir ﬁgure 8,

page 13

Maintenance, voir ﬁgures 9 à 11, page 13

Le montage s’effectue dans l’ordre inverse de la

dépose.

– Couple de serrage écrou de cartouche :

20-30 Nm

– Couple de serrage supérieur : <30 Nm

Pièces de rechange avec numéros de commande,

voir page 15.

Les consignes relatives à la garantie et à

l'entretien ﬁgurent sur la carte d'entretien et de

garantie jointe.

Ces instructions sont destinées à l'installateur,

pour effectuer le montage, et pour l'utilisateur,

pour utiliser le produit et procéder à sa

maintenance. Après l'installation, veuillez

remettre ces instructions à l'utilisateur pour qu'il

les conserve.

Symboles et leur signiﬁcation

Attention ! Mise en garde contre les dégâts de

personnes et les dégâts matériels.

Remarque, conseil ou renvoi

Montage correct/contrôle fonctionnel

Montage incorrect

Respecter le détail de montage

Eau froide Eau chaude

Débit d'eau Pas de débit d'eau

Vériﬁer

Option/accessoires

Domaine d'utilisation

Mitigeur de douche pour utilisation dans la salle

de bains et les WC. Utilisation possible avec

accumulateurs de pression, réchauffeurs à circu-

lation à commande thermique et hydraulique.

Utilisation avec accumulateurs sans pression

(chauffe-eau ouverts) impossible !

Utilisation seulement avec eau de qualité eau

potable..

Le produit ne convient que pour un montage à

l'intérieur !

Attention ! Installation uniquement dans des

pièces à l'abri du gel.

Informazioni importanti! Assicurarsi di leggerle! IT

Dati tecnici

– Portata con pressione di ﬂusso di 3 bar:

circa 12 l/min

– Pressione di ﬂusso:

min. 0,5 bar/raccomandati 1-5 bar

– Pressione di esercizio: max. 10 bar

– Pressione di prova: 16 bar

– Temperatura d’ingresso dell’acqua calda con-

sigliata:

max. 65°C

– Collegamento dell’acqua:

fredda = sinistra

calda= destra

Evitare differenze di pressione tra condotta di

mandata dell’acqua fredda e calda.

Per pressioni statiche superiori a 5 bar installare

un riduttore di pressione.

Ingombro, vedi pagina 2

Installazione, vedi dalla ﬁgura 1 a pagina 12

Prima e dopo l’installazione lavare con acqua

abbondante le condotte di acqua potabile

(osservare EN 806 e 1717).

Veriﬁcare la tenuta degli attacchi con pressione

idraulica.

Uso, vedi ﬁgura 6 e7 a pagina 12 e13

Regolazione della limitazione di temperatura, vedi

ﬁgura 8 a pagina 13

Manutenzione, vedi ﬁgura 9 - 11 a pagina 13

Eseguire il montaggio in ordine inverso.

– Coppia del dado della cartuccia: 20-30 Nm

– Coppia del parte superiore: <30 Nm

Ricambi con numero d’ordine, vedi pagina 15.

Indicazioni relative alla garanzia e al trattamento

vanno desunte dalla scheda allegata.

Il presente manuale è indirizzato agli installatori

per il montaggio nonché agli utilizzatori per l’uso

e la manutenzione del prodotto. Consegnarlo

all’utilizzatore dopo l’installazione afﬁnché lo

custodisca.

Simboli e signiﬁcato

Attenzione! Pericolo di lesioni o danni materiali.

Avvertenza, consiglio o rimando

Montaggio corretto/veriﬁca del funzionamento

Montaggio errato

Prestare attenzione al dettaglio di montaggio

Acqua fredda Acqua calda

Flusso d’acqua Nessun ﬂusso

d’acqua

Veriﬁcare

Opzionale/accessorio

Scopo d’uso

Miscelatore per doccia per l’utilizzo in bagni

e WC. Possibilità di funzionamento con accu-

mulatori di pressione, riscaldatori istantanei a

controllo termico o idraulico. Funzionamento con

accumulatori senza pressione (boiler con came-

ra aperta) non possibile!

Funzionamento solo con acqua potabile.

Prodotto adatto esclusivamente per il montaggio

in ambienti interni!

Attenzione! Installazione solo in ambienti in

assenza di gelo.

NL Belangrijke informatie, zorgvuldig doorlezen!

Technische gegevens

– Doorstroming bij 3 bar stromingsdruk:

ca. 12 l/min

– Stromingsdruk: min. 0,5 bar/aanbevolen 1-5 bar

– Bedrijfsdruk: max. 10 bar

– Testdruk: 16 bar

– Aanbevolen ingangstemperatuur heet water

max. 65° C

– Wateraansluiting:

koud = links

heet = rechts

Drukverschillen tussen toevoerleidingen voor

koud en heet water vermijden.

Bij statische druk van meer dan 5 bar

drukverlagers inbouwen.

Inbouwafmetingen, zie pagina 2

Installatie, zie vanaf afbeelding 1 op pagina 12

Drinkwaterleidingen voor en na de installatie

grondig spoelen (volgens EN 806 en 1717).

Aansluitingen met hydraulische druk controleren

op lekdichtheid.

Gebruik, zie afbeelding 6 en 7 op pagina 11 en 13

Temperatuurgrens instellen, zie afbeelding 8 op

pagina 13

Onderhoud, zie afbeelding 9 - 12 op pagina 13

Montage in omgekeerde volgorde.

– Aandraaimoment moer voor cartouche:

20-30 Nm

– Aandraaimoment bovendeel: <30 Nm

Wisselstukken met bestelnummers, zie pagina 15.

Instructies voor de waarborg en het onderhoud

vindt u in de meegeleverde Onderhouds- en

garantiekaart.

Deze handleiding is bestemd voor zowel de

installateur voor de montage alsook voor de

gebruiker voor het gebruik en het onderhoud

van het product. Gelieve na de installatie door te

geven aan de gebruiker om te bewaren.

Symbolen en betekenis

Opgepast! Gevaar voor letsel of schade.

Opmerking, tip of referentie

Correcte montage/werkingstest

Verkeerde montage

Montagedetails in acht nemen

Koud water Heet water

Waterstroom Geen waterstroom

Controleren

Optioneel/toebehoren

Bestemd gebruik

Douchemengkraan voor gebruik in badkamer en

wc. Bedrijf met drukluchtreservoirs, thermisch en

hydraulisch aangestuurde continuverwarmers

mogelijk. Bedrijf met drukloze reservoirs (open

heetwatertoestellen) niet mogelijk!

Gebruik uitsluitend met water van drinkwaterk-

waliteit.

Het product mag alleen binnenshuis worden

gemonteerd!

Opgepast! Installatie alleen in vorstvrije ruimten.

Důležité informace, přečtěte si prosím pozorně! CS

Technické údaje

–Průtok při průtokovém tlaku 3 bary:

cca. 12 l/min

–Průtokový tlak: min. 0,5 bar/doporučeno 1-5 bar

– Provozní tlak: max. 10 bar

– Zkušební tlak: 16 bar

– Doporučená teplota vstupní teplé vody:

max. 65° C

–Přípojka vody:

studená = vlevo

teplá = vpravo

Vyvarujte se rozdílu tlaku mezi přívodním

potrubím teplé a studené vody.

U klidového tlaku na 5 barůnainstalujte redukční

ventil.

Montážní rozměry viz strana 2

Instalace viz obrázek 1 na straně12

Potrubí na pitnou vodu před a po instalaci

důkladněvypláchněte (postupujte podle EN 806

a 1717).

Těsnost přípojek zkontrolujte hydraulickým

tlakem.

Obsluha viz obrázek 6 a 7 na straně11 a 13

Nastavení omezovače teploty, viz snímek 8 na

straně13

Údržba, viz snímky 9 - 12 na straně13

Montáž probíhá v obráceném pořadí.

– Utahovací moment matice kartuše: 20-30 Nm

– Utahovací moment horní díl: <30 Nm

Náhradní díly s objednacími čísly viz strany 15.

Pokyny týkající se záruky a péče najdete v při-

loženém Návodu k údržběa záručním listu.

Tento návod slouží instalatérům při montáži a

uživatelům při obsluze a údržběproduktu. Po

nainstalování ho předejte uživateli, aby si ho

mohl uschovat.

Symboly a význam

Pozor! Výstraha před zraněním a věcnými

škodami.

Upozornění, tip nebo odkaz

Správná montáž / kontrola funkčnosti

Nesprávná montáž

Při montáži dbejte na tento detail

Studená voda Teplá voda

Průtok vody Žádný průtok vody

Kontrola

Volitelná výbava / příslušenství

Účel použití

Sprchová směšovací armaturaí pro použití v

koupelnách a WC. Provoz s tlakovými zásob-

níky, tepelněa hydraulicky řízenými průtokovými

ohřívači možný. Provoz s beztlakými zásobníky

(otevřené ohřívače vody) není možný!

Provoz pouze s pitnou vodou.

Výrobek je vhodný výhradněk montáži ve

vnitřních prostorách!

Pozor! Instalace v prostorách, které

nepromrzají.

PL Ważne informacje, proszęprzeczytaćuważnie!

Dane techniczne

– Przepływ w przypadku ciśnienia hydraulicznego

3 bar: około 12 l/min

–Ciśnienie hydrauliczne:

min. 0,5 bar/zalecane 1-5 bar

–Ciśnienie robocze: maks. 10 bar

–Ciśnienie kontrolne: 16 bar

– Zalecana temperatura wody gorącej na wejściu:

maks. 65° C

– Przyłącze wody:

zimna = strona lewa

gorąca = strona prawa

Należy unikaćróżnic ciśnieńw przewodach

doprowadzających ciepłą i zimnąwodę.

W przypadku ciśnienia spoczynkowego ponad 5

bar należy zabudowaćreduktor ciśnienia.

Wymiary zabudowy, patrz strona 2

Instalacja, patrz rys. 1 na stronie 12

Przed instalacjąi po instalacji należy gruntownie

przepłukaćprzewody, prowadzące wodępitną

(należy stosowaćsiędo EN 806 i 1717).

Sprawdzićprzyłącza ciśnieniem hydraulicznym w

celu potwierdzenia ich szczelności.

Obsługa, patrz rys. 6 i 7 na stronie 12 i 13

Ustawienie ograniczenia temperatury, patrz rys. 8 na

stronie 13

Konserwacja, patrz rys. 9 do 11 na stronie 13

Montażw odwrotnej kolejności.

– Moment obrotowy dokręcenia nakrętki głowicy:

20-30 Nm

– Moment obrotowy dokręcenia część głowicy:

<30 Nm

Części zamienne z numerami zamówienia, patrz

strona 15.

Informacje dotyczące gwarancji dostępne

sąw dołączonej karcie pielęgnacyjno-

gwarancyjnej.

Instrukcja przeznaczona jest dla instalatora,

zapewniając pomoc w zakresie montażu oraz dla

użytkownika, informując go o sposobie obsługi

i konserwacji produktu. Po instalacji należy

przekazaćinstrukcjęużytkownikowi, aby jąu

siebie przechowywał.

Symbole i znaczenie

Uwaga! Ostrzeżenie przed szkodami

osobowymi i materialnymi.

Informacja, dobra rada lub odsyłacz

Właściwy montaż/ kontrola funkcjonowania

Niewłaściwy montaż

Należy stosowaćsiędo danych, dotyczących

montażu

Woda zimna Woda gorąca

Strumieńwody Brak strumienia

wody

Kontrola

Opcje / Osprzęt

Przeznaczenie

Mieszacz prysznicowy do użycia w łazience i

WC. Możliwa eksploatacja przy współpracy ze

zbiornikami ciśnieniowymi lub podgrzewacza-

mi przepływowymi, sterownymi termicznie lub

hydraulicznie. Eksploatacja przy współpracy ze

zbiornikami bezciśnieniowymi (otwartymi pod-

grzewaczami wody) nie jest możliwa!

Możliwa eksploatacja w instalacji wody, zapew-

niającej jakość typowądla wody pitnej.

Produkt przeznaczony jest wyłącznie do

montażu wewnątrz budynków!

Uwaga! Instalacja wyłącznie w pomieszczeniach,

w których temperatura nie spada poniżej zera.

Table des matières

Langues :

Autres manuels KEUCO Appareil de salle de bains

KEUCO

KEUCO Axess 35015 0101 Series Guide de l'utilisateur

KEUCO

KEUCO Royal Lumos 14301 171151 Manuel utilisateur

KEUCO

KEUCO Plan S 52908 010100 Guide de l'utilisateur

KEUCO

KEUCO Edition 400 21541 171351 Manuel utilisateur

KEUCO

KEUCO Axess 35015 0102 Series Guide de l'utilisateur

KEUCO

KEUCO Axess 35006 011301 Guide de l'utilisateur

KEUCO

KEUCO 59547 010001 Guide de l'utilisateur

KEUCO

KEUCO Stageline 32853 01V0 Series Manuel utilisateur

KEUCO

KEUCO IXMO 59551 010301 Guide de l'utilisateur

KEUCO

KEUCO Edition 400 21523 171351 Manuel utilisateur

KEUCO

KEUCO Axess 35008 6602 Series Guide de l'utilisateur

KEUCO

KEUCO COLLECTION MOLL 12752 010100 Manuel utilisateur

KEUCO

KEUCO IXMO SOLO 59552 019501 Guide de l'utilisateur

KEUCO

KEUCO Axess 35006 011302 Guide de l'utilisateur

KEUCO

KEUCO Axess 35006 1302 Series Guide de l'utilisateur

KEUCO

KEUCO Plan 14983 0100 Series Guide de l'utilisateur

KEUCO

KEUCO 52916 010000 Guide de l'utilisateur

KEUCO

KEUCO Edition 400 21513 171351 Manuel utilisateur

KEUCO

KEUCO iLook move 17612 019053 Manuel utilisateur

KEUCO

KEUCO Edition 400 21511 171351 Manuel utilisateur

KEUCO

KEUCO Edition 11 51187030000 Guide de l'utilisateur

KEUCO

KEUCO Axess 35014 1013 Series Guide de l'utilisateur

KEUCO

KEUCO X-Line 33295 Guide de l'utilisateur

KEUCO

KEUCO Royal Lumos 14315 171351 Manuel utilisateur

Manuels Appareil de salle de bains populaires d'autres marques

DURAVIT

DURAVIT C.1 C15240 0090 Manuel

Heatstore

Heatstore HSTRL500WTN Manuel utilisateur

Sunshower

Sunshower PURE SOLO Manuel utilisateur

Delabie

Delabie Delabie Sporting 714700 Manuel utilisateur

Kohler

Kohler K-13056 Instructions de montage

ESS

ESS Container TCL-11 Manuel utilisateur

Mustee

Mustee 22C Manuel utilisateur

VITRA

VITRA V-Flow Manuel utilisateur

baliv

baliv DUK-80.30 T Manuel utilisateur

Malmet

Malmet B105BT Manuel utilisateur

bathstore

bathstore Transition H1690MM Mode d’emploi

BELLOSTA

BELLOSTA Edward 0800/M Manuel utilisateur

baliv

baliv DU-5160 Manuel utilisateur

Franke

Franke PRTR0006 Manuel utilisateur

Gessi

Gessi RILIEVO 59011 Manuel utilisateur

noken

noken VITAE 100188525-N299998810 Manuel utilisateur

Allen + Roth

Allen + Roth 1142VA-30-201 Manuel utilisateur

Britex

Britex HBDA Manuel utilisateur
