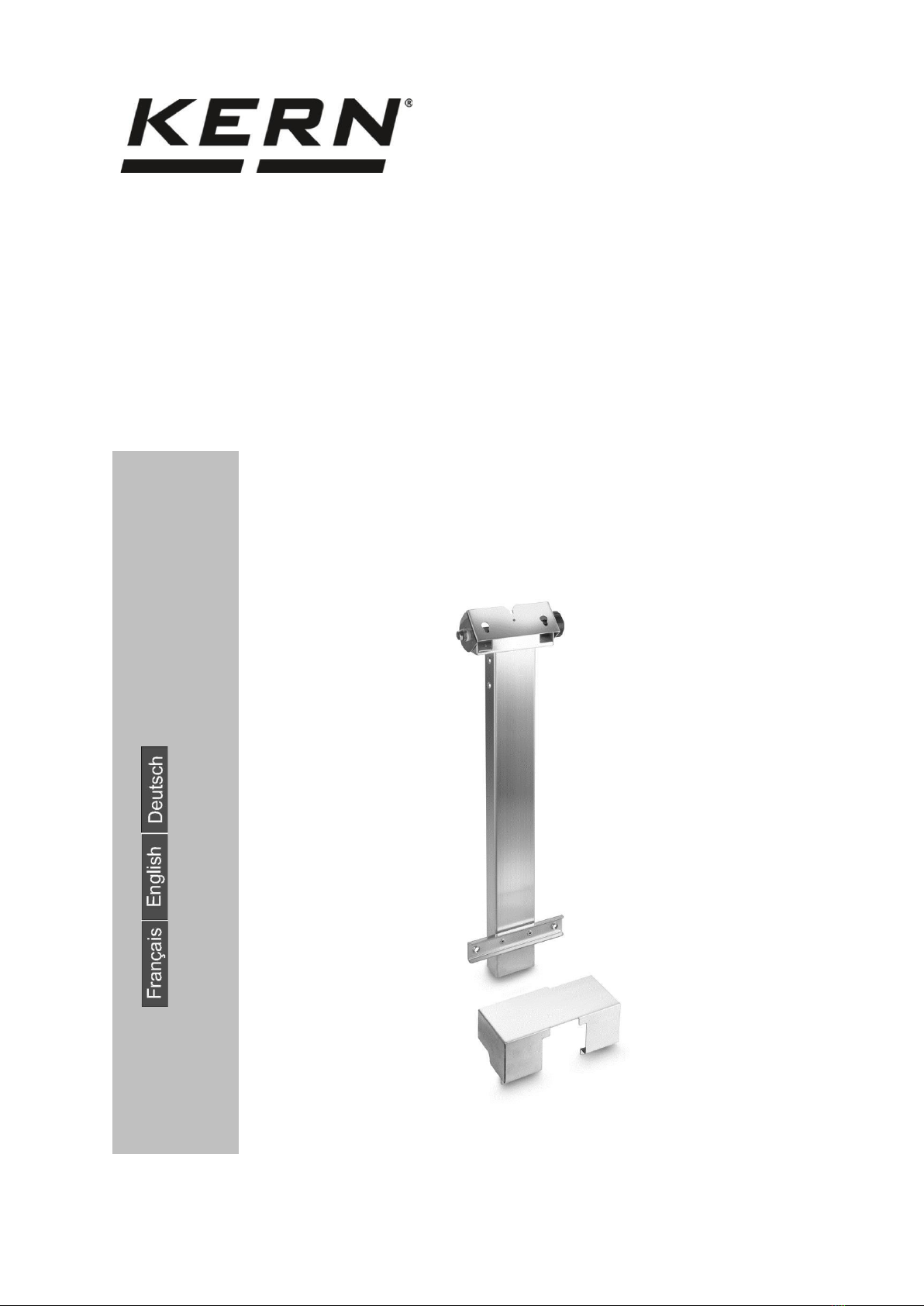

KERN FEJ-A05 Manuel utilisateur

KERN & Sohn GmbH

Ziegelei 1

D-72336 Balingen

E-Mail: [email protected]

Tel: +49-[0]7433- 9933-0

Fax: +49-[0]7433-9933-149

Internet: www.kern-sohn.com

Installationsanleitung

Assembly instructions

Istructions d’installation

KERN FEJ-A05

Version 1.0

2022-07

TFEJ-A05-A-IA-def-2210

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals

Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals

Further language versions you will find online under www.kern-sohn.com/manuals

Trovate altre versioni di lingue online in www.kern-sohn.com/manuals

Inne wersje językowe znajdą Państwo na stronie www.kern-sohn.com/manuals

TFEJ-A05-A-IA-def-2210 1

KERN FEJ-A05

Version 1.0 2022-07

Installationsanleitung Stativ

1 Technische Daten

KERN

FEJ-A05

Stativhöhe

70 cm

2 Lieferumfang

Die 3 Schrauben und Unterlegscheiben des Terminals (s. Kapitel 3, Nr. [3])

sind nicht im Lieferumfang des Stativs enthalten. Sie werden bei der

Waage mitgeliefert.

•Stativ

•Abdeckung Drehknöpfe

•Kabelschelle

•6 Schrauben mit Unterlegscheiben (für das Stativ)

•1 Schraube mit Unterlegscheibe (für die Kabelschelle)

2TFEJ-A05-A-IA-def-2210

3 Übersicht

[Nr.]

Bezeichnung

[Nr.]

Bezeichnung

Terminal

Stativabdeckung

Stativ

Schrauben mit Unterleg-

scheiben

Schrauben mit Unterleg-

scheiben

Wandhalterung

Kabelschelle mit

Schraube und Unterleg-

scheibe

Drehknöpfe (Wandhalte-

rung)

Waagenkabel

TFEJ-A05-A-IA-def-2210 3

4 Montage

Die beschriebene Montage bezieht sich auf Waage und Stativ im Auslief-

rungszustand. Falls Sie die Waage z.B. schon mit dem Terminal montiert

haben, müssen Sie dieses wieder entfernen.

1. Wägeplatte von der Waage entfernen.

2. Die 3 Schrauben [3]auf der Rückseite des Terminals [1]lösen.

3. Die 6 Schrauben [7] der Stativabdeckung [6] lösen und das Waagenkabel

[5] durch das Stativ [2] führen.

4. Waagenkabel [5] durch die Kabelschelle [4] führen und Kabelschelle auf der

Rückseite des Stativs [2] mit der Schraube befestigen.

Darauf achten, dass das Waagenkabel zwischen Kabelschelle und Ter-

minal nicht gespannt ist, sondern locker genug, um den Anzeigewinkel

des Terminals später noch einstellen zu können.

5. Stativabdeckung [6] wieder mit den Schrauben [7] an das Stativ [2] an-

bringen.

6. Terminal [1] an das Stativ [2] anbringen und mit den 3 Schrauben [3] befes-

tigen

Tipp:

Drehen Sie die oberste Schraube mit Unterlegscheibe schon vor dem

Anbringen des Terminals an das Stativ leicht in das Terminal ein.

Legen Sie das Stativ mit der oberen Aussparung (A) auf die Schraube

des Terminals

Schieben Sie das Stativ so auf das Terminal, dass die Bohrungen des

Terminals deckungsgleich mit den Positionen C des Stativs sind

Drehen Sie die anderen Schrauben mit Unterlegscheibe ein und zie-

hen Sie alle 3 Schrauben fest

Darauf achten, dass die Unterlegscheiben nicht unter die Aussparun-

gen (A, B) des Stativs gelangen.

4TFEJ-A05-A-IA-def-2210

7. Stativ [2] in das Kabelfach einführen und sicherstellen, dass die Kontakt-

platte des Stativs die Innenseite des Kabelfachs berührt.

8. Waagenkabel [5] durch die untere Aussparung des Stativs [2] ziehen.

9. Drehknöpfe [9] und Befestigungsplatten von der Wandhalterung [8]

entfernen.

Aussparung

Befestigungsplatten

Kabelfach

Kontaktplatte

TFEJ-A05-A-IA-def-2210 5

10.Befestigungsplatten am Kabelfach einhängen und mit den Drehknöpfen [9]

etwas mehr als handfest festschrauben.

Dabei auf die Ausrichtung der Aussparungen der Befestigungsplatten

achten.

11.Überstehendes Waagenkabel [5] locker falten und in das Kabelfach der

Waage legen.

Darauf achten, dass das Waagenkabel dabei nicht gespannt oder

geknickt wird, um Beschädigungen zu vermeiden.

12.Abdeckung für das Kabelfach von oben anbringen, dabei die Seiten leicht

nach außen biegen.

13.Die Abdeckung der Drehknöpfe von oben über die beiden Drehknöpfe der

Wandhalterung einsetzen. Die Arretierung erfolgt über die Aussparung an

der Wandhalterung.

Aussparung

Abdeckung Kabel-

fach

6TFEJ-A05-A-IA-def-2210

14.Wägeplatte wieder auf die Waage setzen

15.Winkel der Anzeige durch Drehen des Displays nach oben oder unten

einstellen

Beispielbild für montiertes Stativ:

Halten Sie die Waage beim Transport niemals am Stativ, sondern nur an

der Plattform (fester Teil der Wägeeinheit) der Waage.

Abdeckung Dreh-

knöpfe

1TFEJ-A05-A-IA-def-2210

English

KERN FEJ-A05

Version 1.0 2022-07

Assembly instructions Stand

1 Technical data

KERN

FEJ-A05

Stand height

70 cm

2 Scope of delivery

The 3 screws and washers of the terminal (see 3, no. [3]) are not supplied

with the stand. They are included with the scale.

•Stand

•Cover for rotary knobs

•Cable clip

•6 screws with washers (for the stand)

•1 screw with washer (for the cable clamp)
