Kermi Fedon Mode d'emploi

DE – Gebrauchs- und Montageanleitung Designheizkörper Fedon

EN – User and installation instructions for Fedon design radiator

FR – Instructions d'utilisation et de montage des radiateurs design Fedon

IT – Istruzioni d'uso e di montaggio radiatori di design Fedon

RU – Руководство по эксплуатации и монтажу дизайн-радиаторов Fedon

CS – Návod k použití a montáži designových otopných těles Fedon

NL – Gebruiks- en montagehandleiding voor design-radiator Fedon

ES – Instrucciones de empleo y de montaje de los radiadores de diseño Fedon

ZH – 创意型散热器 Fedon 使用和安装说明书

PL – Instrukcja użytkowania i montażu grzejnika dekoracyjnego Fedon

EL – Οδηγίες χρήσης και τοποθέτησης θερμαντικού σώματος υψηλής αισθητικής Fedon

FA – nodeF

    

2014/09 • 6913196

> 150

H 111M

VL (3/4”)RL (3/4”) 50

Rückansicht • View from the rear • Vue arrière • Vista posteriore

Вид сзади • Pohled zezadu • Achteraanzicht • Vista de atrás

后视图 • Widok z tyłu • Πίσω όψη •



BH[mm] H[mm] BL[mm] L[mm] M[mm] N[mm]

1048 609 510 367

288 40

1648 1209 510 367

1648 1209 691 467

1948 1509 510 367

1948 1509 691 467

10, 30

1 2

3/4”3/4” 50

DE – Gebrauchsanleitung

Zulässiger Gebrauch

Der Heizkörper darf nur zum Heizen von

Innenräumen verwendet werden.

Jeder andere Gebrauch ist nicht bestimmungs-

gemäß und daher unzulässig.

Fehlgebrauch

Der Heizkörper ist nicht geeignet als Sitzgele-

genheit, Kletter- oder Steighilfe.

Sicherheitshinweise

WARNUNG

Verbrennungsgefahr!

Die Oberﬂäche des Heizkörpers kann bis zu

110 °C (230 °F) heiß werden.

►Seien Sie vorsichtig beim Berühren des

Heizkörpers.

VORSICHT

Verbrühungsgefahr beim Entlüften durch

herausspritzendes Heißwasser!

►Schützen Sie Ihr Gesicht und Ihre Hände.

Wartung

►Entlüften Sie den Heizkörper nach der Inbe-

triebnahme und nach längeren Betriebsun-

terbrechungen.

►Verwenden Sie einen handelsüblichen Ent-

lüftungsschlüssel.

Reinigung

►Verwenden Sie nur milde, nicht scheuernde

Reinigungsmittel.

Reklamation

►Wenden Sie sich an Ihren Fachhandwerker.

Montage und Reparaturen

►Lassen Sie die Montage und Reparaturen

nur vom Fachhandwerker ausführen, damit

Ihre Gewährleistungsansprüche nicht erlö-

schen.

Entsorgung

►Führen Sie ausgediente Heizkörper mit Zu-

behör dem Recycling oder der ordnungs-

gemäßen Entsorgung zu. Beachten Sie die

örtlichen Vorschriften.

DE – Montageanleitung

Der Heizkörper darf nur von einem Fachhand-

werker montiert werden.

Sicherheitshinweise

►Vor der Montage/Inbetriebnahme diese An-

leitung gründlich lesen.

►Nach der Montage die Anleitung dem End-

verbraucher überlassen.

WARNUNG

Verletzungsgefahr!

►Gewicht des Heizkörpers beachten (siehe

Unterlagen des Herstellers).

►Ab 25 kg mit Hebeeinrichtung oder

mehreren Personen arbeiten.

Einsatzbedingungen

►Betriebsbedingungen für Warmwasser-

Heizungsanlagen gemäß DIN 18380 "VOB

Vergabe- und Vertragsordnung für Baulei-

stungen" einhalten.

►Wasserbeschaffenheit gemäß VDI 2035

"Vermeidung von Schäden in Warmwasser-

Heizungsanlagen" einhalten.

►Einsatzgrenzen in Feuchträumen gemäß

DIN 55900 "Beschichtungen für Raumheiz-

körper" beachten.

►Heizkörper nur in geschlossenen Heizungs-

systemen einsetzen.

►Heizkörper nur in der Schutzverpackung la-

gern und transportieren.

►Mindestabstände zwischen Heizkörper und

umgebenden Teilen für Luftzirkulation be-

achten.

Reklamation

►An den Lieferanten wenden.

Entsorgung

►Verpackung und nicht benötigte Teile dem

Recycling oder der ordnungsgemäßen

Entsorgung zuführen. Die örtlichen Vor-

schriften beachten.

Technische Merkmale

• Betriebsdruck: max. 10 bar

• Prüfdruck: 1,3 x Betriebsdruck

• Vorlauftemperatur: Heißwasser bis 110 °C

(230 °F)

Hinweise zur Montage

Vorbereitende Tätigkeiten (siehe Abb. 1–2)

►Benötigtes Werkzeug bereitlegen.

►Schutzverpackung bei der Montage nur an

den Befestigungs- und Anschlusspunkten

entfernen.

Befestigung

►Anzahl und Positionen der Befestigungs-

punkte beachten (siehe Abb. A).

►Befestigungsmaterial gemäß separater

Montageanleitung montieren.

Hinweis: Bei der Wandkonsole kurz (zweirei-

hige Montage) sind die Sicherungsschrauben

an den unteren Konsolen nicht erforderlich.

Ferneinsteller ausrichten (siehe Abb.3–4)

►An der Vorderseite des Heizkörpers das Be-

dienrad in der Fuge ausrichten. Dabei auf

einen gleichmäßigen Spalt achten.

►Muttern festziehen.

►Sicherstellen, dass die Kapillare nicht ge-

knickt wird.

Anschluss (siehe Abb. 5–6)

Die Anschlüsse sind mit Klebepunkt gekenn-

zeichnet:

• Vorlauf (VL): rot

• Rücklauf (RL): blau

►Heizkörper über das mittlere Laschenpaar

in die Konsolen einhängen.

►Heizkörper über die exiblen Schläuche

wasserseitig anschließen.

Heizkörper umhängen und sichern (siehe

Abb. 7–9)

►Heizkörper über das obere und untere La-

schenpaar in die Konsolen einhängen.

►Sicherstellen, dass die Laschen an allen Kon-

solen auiegen.

►Heizkörper ausrichten.

►An den oberen Konsolen die Aushebe- und

Verschiebesicherungen über die Laschen

des Heizkörpers klemmen.

►Heizkörper mit Schutzverpackung vollstän-

dig abdecken.

►Schutzverpackung erst zur Endreinigung

oder vor der Inbetriebnahme vollständig

entfernen.

Inbetriebnahme

►Heizkörper befüllen und entlüften. Verbrü-

hungsgefahr!

►Heizkörper und Anschlüsse auf Dichtheit

prüfen.

EN – Instruction manual

Permissible use

The radiator should be used only for heating

indoor spaces.

Any other use is contrary to its intended pur-

pose and therefore not permissible.

Misuse

The radiator is not suitable for seating or as a

climbing or scaling aid.

Safety instructions

WARNING

Risk of burning!

The radiator surface temperature can rise to

110 °C (230 °F).

►Be careful when touching the radiator.

CAUTION

Risk of scalding due to hot water squirting

out when venting the radiator!

►Protect your face and hands.

Maintenance

►Vent the radiator after start-up and after

long periods when not in use.

►Use a commercially available radiator key.

Cleaning

►Use only mild, non-scouring cleaning

agents.

Complaints

►Please contact your heating engineer.

Installation and repairs

►To prevent possible warranty claims from

becoming void, have installation and repair

work carried out only by the heating engi-

neer.

Disposal

►Recycle or dispose of disused radiators, in-

cluding accessories, properly. Observe local

regulations.

EN – Installation instructions

The radiator must only be installed by a heat-

ing engineer.

Safety instructions

►Read these instructions thoroughly prior to

installation/start-up.

►After installation, pass the instructions on

to the end user.

WARNING

Risk of injury!

►Note the weight of the radiator (see

manufacturer's data).

►At 25 kg and above, the work should be

carried out with lifting equipment or by

several persons.

Conditions of use

►Observe the operating conditions for wa-

ter heating installations as dened in

DIN 18380 "VOB German Contract Proce-

dures for building services".

►Maintain water quality as dened in

VDI2035 "Prevention of damage in water

heating installations".

►Observe the limitations for use in damp

rooms as dened in DIN 55900 "Coatings

for radiators".

►Use the radiator only in closed heating sys-

tems.

►Store and transport the radiator only in the

protective packaging.

►Observe the minimum clearances between

radiator and surrounding objects to allow

air circulation.

Complaints

►Please contact the supplier.

Disposal

►Packaging and any parts that are not need-

ed should be recycled or disposed of prop-

erly. Observe local regulations.

Technical features

• Operating pressure: max. 10 bar

• Test pressure: 1.3 x operating pressure

• Flow temperature: hot water up to 110°C

(230°F)

Directions for installation

Preparatory activities (see Fig. 1–2)

►Get the required tools ready.

►When installing, remove the protective

packaging only at the xing and connec-

tion points.

Fixing

►Note the number and positions of xing

points (see Fig. A).

►Fit the mounting material according to the

separate installation instructions.

Note: with the short wall bracket (two-row

installation), the two securing screws on the

lower brackets are not required.

Adjust the remote dial (see Fig.3–4)

►On the front of the radiator, align the con-

trol dial in the joint. Ensure that there is a

uniform gap.

►Tighten the nuts.

►Ensure that there are no kinks in the capil-

lary.

Connection (see Fig. 5–6)

The connections are identied by glue dots:

• Flow (VL): red

• Return (RL): blue

►Insert the radiator in the brackets using the

centre clip pair.

►Connect the radiator on the water side us-

ing the exible hoses.

Hang the radiator and secure it (see Fig. 7–9)

►Insert the radiator in the brackets using the

upper and lower clip pair.

►Check that the clips are correctly seated in

all brackets.

►Align the radiator.

►On the upper brackets, clamp the lift-off

protection and slide locks over the radiator

clips.

►Cover the radiator completely with the pro-

tective packaging.

►Only remove the protective packaging

completely for the nal cleaning or before

start-up.

Start-up

►Fill and vent the radiator. Risk of scalding!

►Check the radiator and connections for

leaks.

FR – Instructions d'utilisation

Utilisation conforme

Le radiateur ne doit être utilisé que pour le

chauffage d'espaces intérieurs.

Toute autre utilisation n'est pas conforme à

l'usage prévu et est donc interdite.

Utilisation non conforme

Le radiateur ne convient pas comme siège,

échelle ou escabeau.

Consignes de sécurité

AVERTISSEMENT

Risque de brûlure !

La surface du radiateur peut atteindre une

température de 110 °C (230 °F).

►User de prudence au toucher du

radiateur.

PRUDENCE

Risque de brûlure par projections d'eau

chaude lors de la purge !

►Protéger votre visage et vos mains.

Maintenance

►Purger le radiateur après la mise en service

et après des interruptions de service prolon-

gées.

►Utiliser une clé de purge disponible dans le

commerce.

Nettoyage

►N'utiliser que des détergents doux, non

agressifs.

Réclamation

►Le cas échéant, s'adresser à un installateur

spécialisé.

Montage et réparations

►Seul un installateur spécialisé est habilité à

effectuer le montage et les réparations an

de préserver les droits de garantie.

Traitement des déchets

►Amener les radiateurs usés et leurs acces-

soires au recyclage ou au traitement des

déchets. Respecter les prescriptions locales.

FR – Instructions de montage

Le montage du radiateur doit être exécuté par

un installateur spécialisé.

Consignes de sécurité

►Lire intégralement cette notice avant le

montage/la mise en service.

►Après le montage, remettre les instructions

à l'utilisateur nal.

AVERTISSEMENT

Risque de blessure !

►Tenir compte du poids du radiateur (voir

documentation du fabricant).

►À partir de 25 kg, utiliser des dispositifs

de levage ou travailler à plusieurs.

Conditions d'utilisation

►Respecter les conditions d'exploitation

pour les installations de chauffage d'eau

chaude sanitaire conformément à la norme

DIN 18380 « VOB Vergabe- und Vertrag-

sordnung für Bauleistungen », (cahier des

charges pour l'octroi de travaux du bâti-

ment).

►Respecter les critères de qualité de l'eau

conformément à la norme VDI 2035

«Vermei dung von Schäden in Warmwasser-

Heizungs anlagen» («Prévention des dom-

mages dans les installations de chauffage

de l'eau»).

►Respecter les limites d'utilisation dans les

locaux humides conformément à la norme

DIN55900 «Beschichtungen für Raumheiz-

körper» («Revêtements pour radiateurs de

chauffage»).

►N'intégrer le radiateur que dans des circuits

de chauffage fermés.

►N'entreposer et ne transporter le radiateur

que dans son emballage de protection.

►Respecter les distances minimales entre

le radiateur et les composants avoisinants

pour assurer la circulation de l'air.

Réclamation

►S'adresser au fournisseur.

Traitement des déchets

►Amener l'emballage et les pièces non uti-

lisées dans un centre de recyclage ou un

centre d'élimination des déchets réglemen-

taire. Respecter les prescriptions locales.

Caractéristiques techniques

• Pression de service: max. 10bars

• Pression d'essai:

1,3fois la pression de service

• Température de départ:

eau chaude jusqu'à 110°C (230°F)

Remarques relatives au montage

Tâches préparatoires (voir g. 1–2)

►Préparer les outils requis.

►Lors du montage, ne retirer l'emballage de

protection que sur les points de xation et

de raccordement.

Fixation

►Respecter le nombre et les positions des

points de xation (voir g.A).

►Monter le matériel de xation conformé-

ment à la notice de montage séparée.

Remarque : sur la console murale (modèle

court), les vis de xation ne sont pas néces-

saires au niveau des consoles inférieures.

Aligner le régulateur précis (voir g.3–4).

►Sur la face avant du radiateur, aligner le vo-

lant de commande dan la rainure. Veiller à

une fente régulière.

►Serrer les écrous.

►S'asurer que les capillaires ne sont pas pliés.

Raccordement (voir g. 5–6)

Les raccords sont identiés par des points au-

tocollant:

• Départ (VL): rouge

• Retour (RL): bleu

►Accrocher le radiateur dans les consoles en

utilisant la paire de patte centrale.

►Raccorder le radiateur côté eau à l'aide des

tuyaux exibles.

Modier l'accrochage du radiateur et sécuri-

ser (voir g. 7–9)

►Accrocher le radiateur dans les consolesen

utilisant la paire de pattes supérieure et in-

férieure.

►S'assurer que les pattes reposent sur toutes

les consoles.

►Aligner le radiateur.

►Sur les consoles supérieures, bloquer les sé-

curités contre le levage et le décalage avec

les pattes du radiateur.

►Recouvrir entièrement le radiateur de son

emballage de protection.

►Ne retirer complètement l'emballage de

protection que pour le nettoyage nal ou

avant la mise en service.

Mise en service

►Remplir le radiateur et le purger. Risque de

brûlure!

►Vérier l'étanchéité du radiateur et des rac-

cordements.

IT – Istruzioni per l'uso

Uso consentito

Il radiatore può essere utilizzato solo per il ri-

scaldamento di ambienti interni.

Ogni altro uso non è considerato conforme alle

disposizioni ed è quindi non ammesso.

Utilizzo scorretto

Il radiatore non deve essere utilizzato come se-

dia o come scaletta.

Indicazioni di sicurezza

ATTENZIONE

Pericolo di ustioni!

La superﬁcie del radiatore può raggiungere

una temperatura di 110 °C (230 °F).

►Prestare attenzione quando si tocca il

radiatore.

ATTENZIONE

Pericolo di scottature durante lo sﬁato per la

fuoriuscita di acqua calda!

►Proteggere il viso e le mani.

Manutenzione

►Satare il radiatore dopo la messa in fun-

zione e dopo lunghe interruzioni del fun-

zionamento.

►Usare una chiave di sato disponibile in

commercio.

Pulizia

►Utilizzare solo detergenti delicati e non

abrasivi.

Reclamo

►Contattare l'installatore specializzato.

Montaggio e riparazioni

►Per non perdere la garanzia sul prodotto,

far eseguire il montaggio e le riparazioni

solo da un installatore specializzato.

Smaltimento

►Portare i radiatori non più utilizzabili e gli

accessori in un centro di riciclaggio o smal-

tirli correttamente. Osservare le disposizio-

ni locali.

IT – Istruzioni di montaggio

Il radiatore deve essere montato solo da un in-

stallatore specializzato.

Indicazioni di sicurezza

►Leggere attentamente le istruzioni prima di

procedere al montaggio/alla messa in fun-

zione.

►Dopo il montaggio cedere le istruzioni

all'utente nale.

ATTENZIONE

Pericolo di lesioni!

►Osservare il peso del radiatore (vedere

documentazione del produttore).

►Se il peso supera i 25 kg effettuare

le operazioni con un dispositivo di

sollevamento o con l'aiuto di altre persone.

Condizioni di utilizzo

►Rispettare le condizioni di esercizio per im-

pianti di riscaldamento ad acqua calda in base

a DIN 18380 "VOB Regolamento sui contratti

e gli appalti nell'ambito delle costruzioni".

►Rispettare la qualità dell'acqua secondo

VDI 2035 "Evitare danni negli impianti di

riscaldamento ad acqua calda".

►Osservare i limiti d'impiego in locali umidi

secondo DIN55900 "Rivestimenti per radia-

tori per ambienti".

►Installare il radiatore solo in un sistema di

riscaldamento chiuso.

►Depositare e trasportare il radiatore solo

nell'imballo protettivo.

►Osservare le distanze minime tra radia-

tore e parti circostanti per la circolazione

dell'aria.

Reclamo

►Rivolgersi ai fornitori.

Smaltimento

►Procedere al riciclaggio o al corretto smalti-

mento dell'imballo e delle parti non neces-

sarie. Osservare le disposizioni locali.

Caratteristiche tecniche

• Pressione d'esercizio: max. 10 bar

• Pressione di prova: 1,3 x pressione d'esercizio

• Temperatura di mandata: acqua calda no

a 110 °C (230 °F)

Istruzioni di montaggio

Attività preliminari (vedere g. 1–2)

►Preparare gli attrezzi necessari.

►Rimuovere, al momento del montaggio,

l'imballo protettivo solo nei punti di ssag-

gio e di collegamento.

Fissaggio

►Osservare il numero e le posizioni dei punti

di ssaggio (vedere g. A).

►Montare il materiale di ssaggio in base

alle istruzioni di montaggio separate.

Nota: con la mensola a parete corta (montag-

gio a due le), le viti di sicurezza sulla mensola

inferiore non sono necessarie.

Allineare il teleregolatore (vedere g.3–4)

►Sul lato anteriore del radiatore posizionare

la rotella di regolazione nel giunto. Presta-

re attenzione ad una fessura uniforme.

►Serrare a fondo i dadi.

►Prestare attenzione a non schiacciare il ca-

pillare.

Collegamento (vedere g. 5–6)

I raccordi sono contrassegnati con un punto di

colla:

• Mandata (VL): rosso

• Ritorno (RL): blu

►Agganciare il radiatore alle mensole me-

diante la coppia centrale di linguette.

►Allacciare il radiatore al lato acqua median-

te i tubi essibili.

Riagganciare e bloccare il radiatore (vedere

g. 7–9)

►Agganciare il radiatore alle mensole mediante

la coppia superiore ed inferiore di linguette.

►Vericare che le linguette sino a contatto

con tutte le mensole.

►Allineare il radiatore.

►Bloccare le sicure antisollevamento ed an-

tispostamento sulle mensole superiori me-

diante le linguette del radiatore.

►Coprire completamente il radiatore con

l'imballo protettivo.

►Rimuovere completamente l'imballo pro-

tettivo solo al momento della pulizia nale

o prima della messa in funzione.

Messa in funzione

►Riempire e satare il radiatore. Pericolo di

scottature!

►Vericare la tenuta del radiatore e dei col-

legamenti.

RU – Руководство по эксплу-

атации

Допустимая область применения

Радиатор может использоваться только для

отопления внутренних помещений.

Любое другое применение является приме-

нением не по назначению и поэтому недо-

пустимо.

Неправильное использование

Радиатор нельзя использовать как место

для сидения или опираться на него при

подъеме.

Правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ

Опасность получения ожога!

Поверхность радиатора может нагревать-

ся до температуры 110 °C (230 °F).

►Будьте осторожны, касаясь радиатора.

ОСТОРОЖНО

Опасность получения ожога горячей во-

дой при ее выплескивании во время уда-

ления воздуха из радиатора!

►Обеспечьте защиту лица и рук.

Техническое обслуживание

►Необходимо удалять воздух из радиа-

тора при вводе в эксплуатацию и после

длительных простоев.

►Используйте стандартный ключ для уда-

ления воздуха из радиатора.

Чистка

►Используйте только мягкие, неабразив-

ные моющие средства.

Рекламация

►В случае поломки обратитесь в сервис-

ную службу.

Монтаж и ремонт

►Поручайте монтаж и ремонт только ква-

лифицированным специалистам, в про-

тивном случае рекламации по гарантии

приниматься не будут.

Autres manuels pour Fedon

Table des matières

Langues :

Autres manuels Kermi Chauffage

Kermi

Kermi 6918350 Manuel utilisateur

Kermi

Kermi TBE10 Mode d’emploi

Kermi

Kermi ICARO-E Mode d’emploi

Kermi

Kermi Tabeo–E Mode d’emploi

Kermi

Kermi Credo Duo CDV 21 Series Manuel utilisateur

Kermi

Kermi T.10 Manuel technique

Kermi

Kermi C2V10 Manuel utilisateur

Kermi

Kermi Fedon Manuel

Kermi

Kermi TBV10 Mode d’emploi

Kermi

Kermi T. 10 Manuel

Kermi

Kermi Elveo EVE10 Series Manuel utilisateur

Kermi

Kermi Tabeo-V Mode d’emploi

Kermi

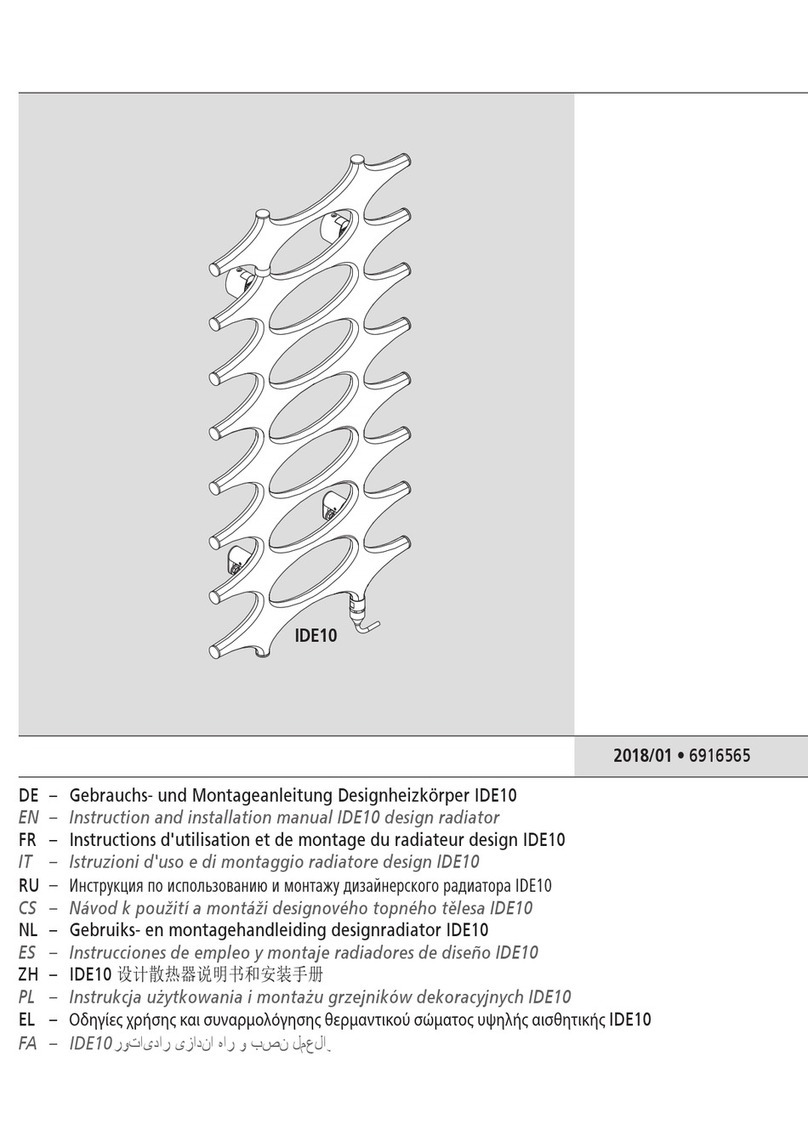

Kermi Ideos IDE10 Manuel

Kermi

Kermi T. 10 Manuel technique

Kermi

Kermi Credo-Duo II Manuel utilisateur

Kermi

Kermi T. 10 Manuel technique

Kermi

Kermi DUN2D Manuel utilisateur

Kermi

Kermi DS Series Manuel de la liste des pièces

Kermi

Kermi Ideos IDE10 Manuel

Kermi

Kermi FT Series Manuel utilisateur

Kermi

Kermi UNV1008 ... 1018 Manuel utilisateur

Kermi

Kermi Leveo Manuel utilisateur

Kermi

Kermi AKP 2011/03 Manuel technique

Kermi

Kermi UNN1008 Manuel

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
