JUMO CO2 Measuring Probe Manuel utilisateur

CO2-Messwertgeber

Kanalausführung

907021/850

CO2 Measuring Probe

Duct version

907021/850

Bedienungsanleitung

Operating Instructions

90702100T91Z005K000

V2.00/DE-EN/00641832

Der Messumformer wurde für die Messung von Kohlendioxid (CO2) und Temperatur (T) bei HKL-Anwendungen entwickelt. Er ist mit

einem Zweistrahl-Infrarot-CO2-Sensor (NDIR-Sensor) ausgestattet, der Alterungseffekte kompensiert, extrem schmutz-

unempfindlich ist und hervorragende Langzeitstabilität bietet.

Der Messumformer ist entweder nur mit CO2-Ausgang (0-10V oder 4-20mA) oder mit CO2- und passiven T-Ausgängen (0-10V oder

4-20mA) oder mit CO2- und aktiven T-Ausgängen (0-10V) und einem zusätzlichen passiven T-Ausgang erhältlich.

ALLGEMEINES

• Der Messumformer darf keinen extremen mechanischen oder thermischen Belastungen ausgesetzt werden.

Wenn der Messumformer in einem Kanal installiert wurde, fließt eine kleine

Menge Luft durch den Messfühler in das Gehäuse des Messumformers, in dem

sich die CO2-Messzelle befindet, und wieder zurück in den Kanal. Der

Temperatursensor befindet sich im Messfühler.

Sehr wichtig

Für eine genaue Messung müssen der Gehäusedeckel des Messumformers

sowie der Kabelausgang – Kabelverschraubung oder Conduit-Adapter – fest

verschlossen sein. Dies ist wichtig, um zu verhindern, dass andere Luft als die

aus dem Kanal in das Gehäuse eindringt, was das Messergebnis verfälschen

würde.

VorSIcht

FUNKtIoNSPrINZIP

BEDIENUNGSANLEITUNG

907021/850 – CO2- und Temperaturmessumformer für Kanalmontage

INStALLAtIoN

Die Richtung des Luftstroms im Kanal muss der Richtung entsprechen, die auf

dem Gehäusedeckel mit Pfeilen angezeigt wird.

CO2Messzelle

Temperatursensor

Empfohlene Montageschrauben

ST4,2x50 DIN7981C FÜR KABELVERSCHRAUBUNG

M16x1,5

FÜR CONDUIT

INSTALLATION

80,6mm

Ø > 13mm

101mm

19mm

60 ±0.3mm

Ø > 16mm

6mm

90 ±0.3mm

46mm

5mm

GUMMIDICHTRING

A...siehe Bestellinformation

Kabelverschraubung: Benutzen Sie einen passenden Schraubenschlüssel, um die Kabelverschraubung (im Lieferumfang enthal-

ten) am Gehäuse zu installieren. Dabei löst sich der Verschlussstopfen. Benutzen Sie keine anderen spitzen Gegenstände, um den

Verschlussstopfen zu lösen, da dies zu einer Beschädigung der Elektronik im Gehäuseinneren führen kann.

ANSchLUSSdIAGrAMM

Spannungsausgang Stromausgang

tEchNISchE dAtEN

(Änderungen vorbehalten)

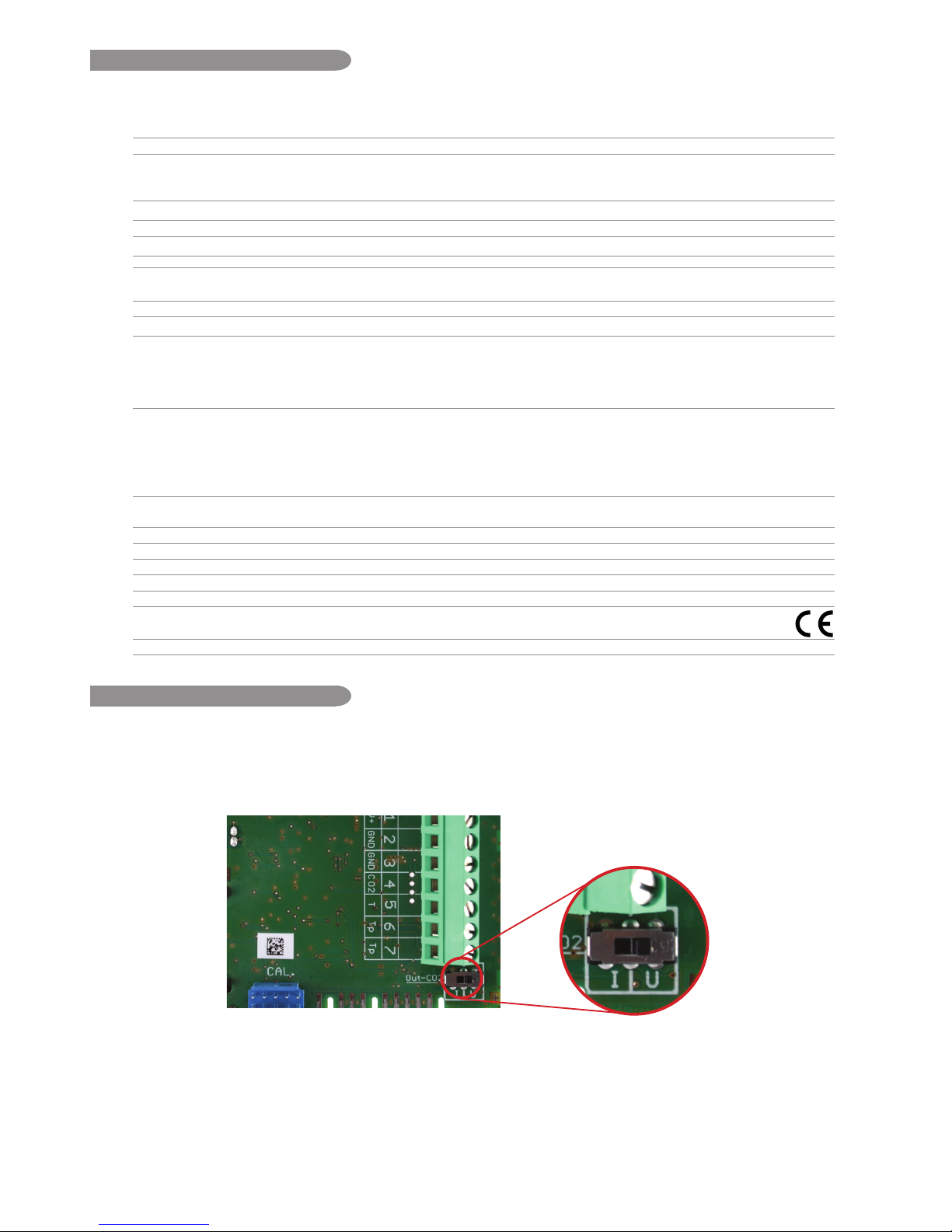

SEtUP UNd JUStAGE

Änderung des CO2-Ausgangssignals:

Das Ausgangssignal kann von Spannung auf Strom umgestellt werden oder umgekehrt. (Der T-Ausgang kann nur Spannungssignale

ausgeben)

Stellen Sie den Auswahlschalter für das Ausgangssignal auf I für Stromausgang 4 - 20mA oder auf U für Spannungsausgang 0 - 10V.

Der ursprüngliche CO2-Ausgangsbereich ändert sich nicht, und die Kalibrierungsdaten bleiben gültig.

Beispiel:

Werkseinstellung: Spannungsausgang (U), Ausgangsskalierung: 0 - 10V = 0 - 5000ppm

Anwendereinstellung (nachdem der Auswahlschalter für das Ausgangssignal auf I gestellt wurde):

Stromausgang (I), Ausgangsskalierung: 4 - 20mA = 0 - 5000ppm.

Wichtig:

• Nach der Änderung des Ausgangssignal verliert die Typennummer auf dem Typenschild des Messumformers ihre Gültigkeit;

sie passt nicht mehr zu den Geräteeinstellungen.

{

Messwerte

CO2

Messprinzip 2-Strahlverfahren, (nicht-dispersive Infrarot Technologie) NDIR

Messbereich 0...2000 / 5000 / 10000ppm

Genauigkeit bei 25°C und 1013mbar 0...2000ppm: < ± (50ppm +2% vom Messwert)

0...5000ppm: < ± (50ppm +3% vom Messwert)

0...10000ppm: < ± (100ppm +5% vom Messwert)

Ansprechzeit τ63 < 100s bei 3m/s Luftgeschwindigkeit im Kanal

Temperaturabhängigkeit typ. 1ppm CO2/°C (-20...45°C)

Kalibrationsintervall

1) >5 Jahre

Messintervall ca. 15s

Temperatur

Messbereich -20...60°C; Skalierung siehe Bestellinformation

Genauigkeit bei 20°C ±0,3°C

Ansprechezit

τ63 < 50s

Ausgänge

Analogausgang

CO2: 0...2000 / 5000 / 10000ppm 0 - 5 / 0 - 10V -1mA < IL < 1mA

T: siehe Bestellcode 4 - 20mA RL < 500 Ohm

Passiver T-Ausgang

2-Draht Sensortyp siehe Bestellcode

Drahtwiderstand Klemme - Sensor typ. 0,4 Ohm

Allgemein

Versorgungsspannung 24V AC ±20% 15 - 35V DC

Stromaufnahme typ. 15mA + Ausgangsstrom

max. 350mA für 0,3s

Min. Strömungsgeschwindigkeit 1m/s empfohlen

Gehäusematerial Polycarbonat

Schutzart Gehäuse: IP65 / NEMA 4, Fühlerrohr: IP20

Kabelverschraubung M16 x 1,5

Elektrischer Anschluss Klemmengröße: max. 2.5 mm2

Elektromagnetische Verträglichkeit EN61326-1 EN61326-2-3 Industrieumgebung

FCC Part 15 Class B ICES-003 Issue 5 Class B

Betriebs- und Lagerbedingungen -20...60°C 0...95% rF (nicht kondensierend)

1) bei normalen Betriebsbedingungen

The transmitter is designed for the measurement of carbon dioxide (CO2) and temperature (T) in HVAC applications. It incorporates

a dual wavelength NDIR CO2sensor, which compensates for ageing effects, is highly insensitive to pollution and offers outstanding

long term stability.

The transmitter is only available with CO2output (0-10V or 4-20mA) or with CO2and T passive outputs (0-10V or 4-20mA) or with

CO2and T active outputs (0-10V) and an additional passive T output.

GENErAL

• The transmitter shall not be exposed to extreme mechanical or thermal stress.

Installed into a duct, a small amount of air will flow through the divided probe into

the transmitter housing, where the CO2sensing cell is located, and back into the

duct. The temperature sensor is located inside the probe.

Very important

For accurate measurement the cover as well as the cable outlet – cable glad or

conduit adapter - must be tightly closed. This is essential for avoiding ingress of

air other than from the duct into the enclosure, which would falsify the measure-

ment.

cAUtIoN

oPErAtIoN PrINcIPLE

USER‘S GUIDE

907021/850 – CO2- and Temperature Transmitter for Duct Mounting

INStALLAtIoN

The direction of the air flow in the duct shall correspond to the

direction indicated with arrows on the cover.

Recommended mounting screws:

ST4,2x50 DIN7981C FOR CABLE GLAND

M16x1,5

CONDUIT KNOCKOUT

RUBBER GASKET

80.6mm

3.17“

Ø > 13mm

Ø > 0.51“

A...according to ordering guide

101mm

3.98“

19mm

0.75“

60 ±0.3mm

2.36 ±0.11“

Ø > 16mm

Ø > 0.63“

6mm

0.24“

90 ±0.3mm

3.54 ±0.11“

46mm

1.81“

5mm

0.2“

Cable gland: Use a matching wrench to install the cable gland (in the scope of supply) onto the enclosure. While doing this the

blind will knock open. Do not use other, pointed, tools to knock open the blind in order to avoid damaging the electronics inside the

enclosure.

coNNEctIoN dIAGrAM

CO2sensing cell

Temperature sensor

BA_907021_850 // v1.3 // Modification rights reserved // 302736

tEchNIcAL dAtA

(Modification rights reserved)

SEtUP ANd AdJUStMENt

Changing the CO2output signal:

The output signal can be changed from voltage to current or vice-versa. (The T output can only be voltage)

Set the output signal selection switch to I for current 4 - 20mA output or to U for voltage 0 - 10V output. The original CO2output range

does not change and the calibration data remain valid.

Example:

Factory setup: voltage output (U), output scale: 0 - 10V = 0 - 5000ppm

User setup (after setting the output signal selection switch to I): current output (I), output scale: 4 - 20mA = 0 - 5000ppm.

Important:

• After changing the factory setup (output signal and/or output scale) the original type number on the identification label loses its

validity; it does not match any longer the device setup.

Measuring Values

CO2

Measurement principle dual wavelength non-dispersive infrared technology (NDIR)

Measuring range 0...2000 / 5000 / 10000ppm

Accuracy at 25°C (77°F) 0...2000ppm: < ± (50ppm +2% of measured value)

and 1013mbar (14.7psi) 0...5000ppm: < ± (50ppm +3% of measured value)

0...10000ppm: < ± (100ppm +5% of measured value)

Response time τ63 < 100s at 3m/s (590ft/min) air speed in the duct

Temperature dependency typ. 1ppm CO2/°C (-20...45°C) (-4...113°F)

Calibration interval 1) >5 years

Sample rate approx. 15s

Temperature

Working range -20...60°C (-4...140°F)

Accuracy at 20°C (68°F) ±0.3°C (±0.54°F)

 Responsetimeτ63 <50s

Outputs

Analogue Output

CO2: 0...2000 / 5000 / 10000ppm 0 - 10V -1mA < IL < 1mA

T: according ordering guide 4 - 20mA RL < 500 Ohm

Passive T-Output

2-wire see ordering guide

Wires resistance (terminal - sensor) typ. 0.4 Ohm

General

Supply voltage 24V AC ±20% 15 - 35V DC

Current consumption typ. 15mA + output current

max. 350mA for 0.3s

Min. flow speed 1m/s (196ft/min) recommended

Housing material Polycarbonate

Protection class Enclosure: IP65 / NEMA 4, probe: IP20

Cable gland M16 x 1.5

Electrical connection screw terminals max. 2.5 mm2(AWG 14)

Electromagnetic compatibility EN61326-1 EN61326-2-3 Industrial Environment

FCC Part 15 Class B ICES-003 Issue 5 Class B

Working and storage conditions -20...60°C (-4...140°F) 0...95% RH (non-condensing)

1) under normal operating conditions

{
