Jetter JX3-DMS2 Manuel utilisateur

JX3-DMS2

Dehnungsmessmodul

Jetter AG Kontakte:

Gräterstraße 2 E-Mail - Vertrieb: [email protected]

D-71642 Ludwigsburg E-Mail - Hotline: [email protected]

Germany Telefon - Hotline: +49(0)7141/2550-444

Installationsanleitung

Version 1.02

Artikel-Nr.: 60872977 / August 2009 / Printed in Germany

Lieferumfang

1 x 10000612 JX3-DMS2

2 x 60869252 10-poliger Stecker, Zugfederanschluss

1 x 60870410 Kodierstifte

10 x 60870411 Klemmenmarkierer

1 x 60872977 Installationsanleitung

Anschlussbeschreibung

Pin Signale resistiver Sensor 1

X61.UV1+ Spannungsversorgung+ für Sensor

(+5 V / 100 mA)

X61.US1+ nicht anschließen

X61.UD1+ Signal+ des Sensors

X61.UD1- Signal- des Sensors

X61.US1- nicht anschließen

X61.UV1- Spannungsversorgung- für Sensor

X61.SHLD Schirmanschluss

X61.0V Bezugspotenzial

X61.SHLD Schirmanschluss

Pin Signale resistiver Sensor 2

X62.UV2+ Spannungsversorgung+ für Sensor

(+5 V / 100 mA)

X62.US2+ nicht anschließen

X62.UD2+ Signal+ des Sensors

X62.UD2- Signal- des Sensors

X62.US2- nicht anschließen

X62.UV2- Spannungsversorgung- für Sensor

X62.SHLD Schirmanschluss

X62.0V Bezugspotenzial

X62.SHLD Schirmanschluss

JX3-DMS2

X61

X62

DC5V

100mA

DC5V

100mA

X62.SHLD Schirmanschluss

Konfiguration

 Modul JX3-DMS2 ist nur direkt anschließbar an ein weiteres JX3-Modul.

 Die Spannungsversorgung des Moduls geschieht über einen Buskopf,

ein JX3-PS1 oder über einen JC-3xx.

Montage Schritt 1

Zur Montage bzw. Demontage müs-

sen alle JX3-Module der JX3-Station

spannungslos geschaltet sein.

Auf Hutschiene EN 50022 aufsetzen.

Montage Schritt 2

Auf Hutschiene EN 50022 aufrasten.

Montage Schritt 3

An JX3-Station heran schieben.

Beschreibung der LEDs

R leuchtet grün:

Alle Spannungsversorgungen

in Ordnung

E leuchtet rot:

Kommunikation zum Buskopf

bzw. JC-3xx nicht aktiv

D1 leuchtet rot: Hardware-Fehler

D2 leuchtet rot:

Kabelbruch, Kurzschluss,

Überstrom

D2 blinkt rot: Bootloader aktiv

RE D2

JX3-DMS2

D1+D2 blinken

schnell:

Spannungsversorgungsprob-

lem

Technische Daten X61 / X62

Ausgänge X61.UV1+ / X62.UV1+ je 5 V, Ausgangsstrom max.

100 mA pro Kanal

Eingänge UD+/UD- 1 mV/V bis 800 mV/V

Verstärkung von UD+/UD- 0,5 bis 1.000 fach, einstellbar

Auflösung 16 Bit, Oversampling einstellbar

Leistungsaufnahme 0,35 W (Leerlauf) bis 1,9 W (Voll-

last)

JX3-DMS2

Strain Gage Module

Jetter AG Contacts:

Gräterstraße 2 E-Mail - Sales: [email protected]

D-71642 Ludwigsburg E-Mail - Hotline: [email protected]

Germany Phone - Hotline: +49(0)7141/2550-444

Installation Instruction

Revision 1.02

Item # 60872977 / August 2009 / Printed in Germany

Scope of Delivery

1 x 10000612 JX3-DMS2

2 x 60869252 10-pin plug-in connector, spring cage technology

1 x 60870410 Keying pins

10 x 60870411 Terminal labels

1 x 60872977 Installation Instruction

Description of Connections

Pin Signals of Resistive Sensor 1

X61.UV1+ Power supply+ for the sensor

(+5 V / 100 mA)

X61.US1+ Do not connect

X61.UD1+ Signal+ of the sensor

X61.UD1- Signal- of the sensor

X61.US1- Do not connect

X61.UV1- Power supply- for the sensor

X61.SHLD Shielding

X61.0V Reference potential

X61.SHLD Shielding

Pin Signals of Resistive Sensor 2

X62.UV2+ Power supply+ for the sensor

(+5 V / 100 mA)

X62.US2+ Do not connect

X62.UD2+ Signal+ of the sensor

X62.UD2- Signal- of the sensor

X62.US2- Do not connect

X62.UV2- Power supply- for the sensor

X62.SHLD Shielding

X62.0V Reference potential

X62.SHLD Shielding

JX3-DMS2

X61

X62

DC5V

100mA

DC5V

100mA

X62.SHLD Shielding

Configuration

 The JX3-DMS2 module can only be directly connected to another JX3

module.

 The module is supplied with power by a bus head, a JX3-PS1, or a

JC-3xx.

Mounting, Step 1:

For mounting, respectively

disassembling, all JX3 modules of

the JX3 station have to be de-

energized.

Place on DIN rail EN 50022.

Mounting, Step 2:

Snap onto DIN rail EN 50022.

Mounting, Step 3:

Move towards JX3 station.

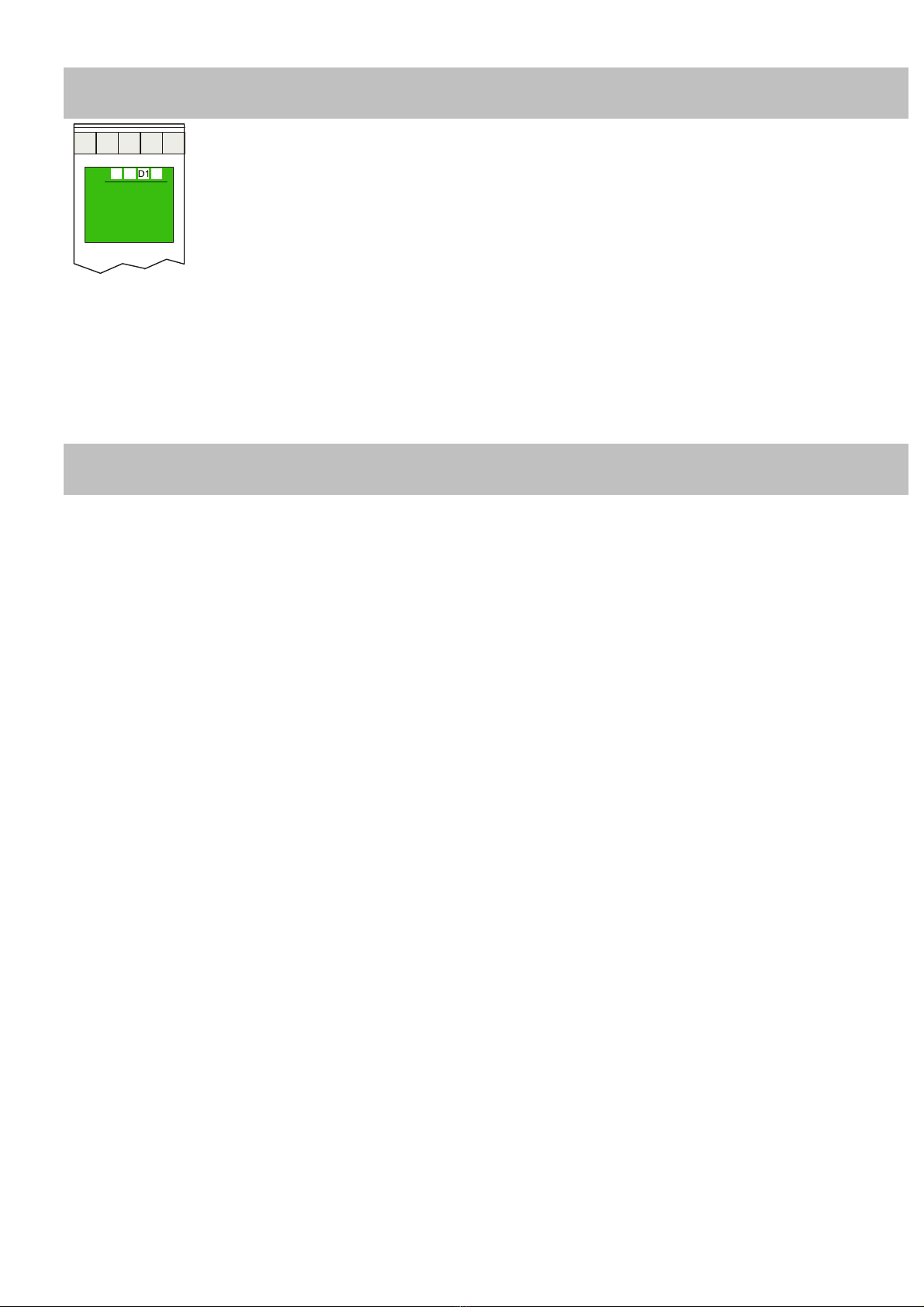

Description of the LEDs

R green, lit: All voltage supplies are ok

E red; lit: Communication with the bus

head, respectively with the

JC-3xx, is not active

D1 red; lit: Hardware error

D2 red; lit: Cable breakage, short circuit,

overcurrent

D2 red; flashing: Bootloader is active

RE D2

JX3-DMS2

D1+D2 flashing fast: Power supply problem

Technical Data X61 / X62

Outputs X61.UV1+ / X62.UV1+ 5 V each, output current 100 mA

max. per channel

Inputs UD+/UD- 1 mV/V through 800 mV/V

Gain of UD+/UD- 0.5 to 1,000 times, adjustable

Resolution 16 bit, oversampling is adjustable

Power consumption 0.35 W (idling) through 1.9 W (full

load)
