IPEX FPL II Manuel utilisateur

1/ 7

Document No.

Confidential

PEX Inc.

QKE-DFFDE09-03 REV.8

FPL II CONN.

Part No. 20437-0**T-*1

Instruction Manual

2 S15417 September 10, 2015 H.I E.K

1 S13299 July 19, 2013 H.A E.K

0 S12055 February 7, 2012 H.A J.T T.H

Rev. ECN Date Prepared by Checked by Approved by

FPL

II CONN.

Instruction

Manual

Document No.

2/ 7

Confidential

1. 目的 (Purpose) ：

FPLⅡコネクタの取り扱いに際して、本コネクタを安全に御使用頂くことを目的とし

コネクタの挿入、抜去の注意点を記述いたします。

This user manual is applied for FPLⅡseries connectors in order to instruct how to use the connectors safely.

The manual contains notice points for mating and un-mating process.

2. 対象コネクタ (Objective connector) ：

FPLⅡ CONN. PLUG CABLE ASS’Y (Harness Side)

P/N・・・・20437-0**T-*1

FPLⅡ CONN. RECE (PCB. Side)

P/N・・・・20439-0**E-**

3.挿入手順 (Mating process) :

① ハーネス側（PLUG）コネクタと基板側（RECE）コネクタの嵌合方向は、図 1の様に

ケーブルと RECE CONTACT の半田付け部が反対方向となるようになります。

真上から RECECONTACT の半田付け部がケーブルで隠れていなか確認してください。

ハーネス側（PLUG）コネクタが逆向きですと、挿入出来ません。

Please set harness side (Plug) and receptacle connector contact (RECE) as the same as fig 1.

The direction of cable side of the harness is opposite with contact soldering side of the receptacle.

Please confirm whether the soldering tail is hidden by the cable or not from top view.

If the direction is opposite, mating process isn’t able to be finished .

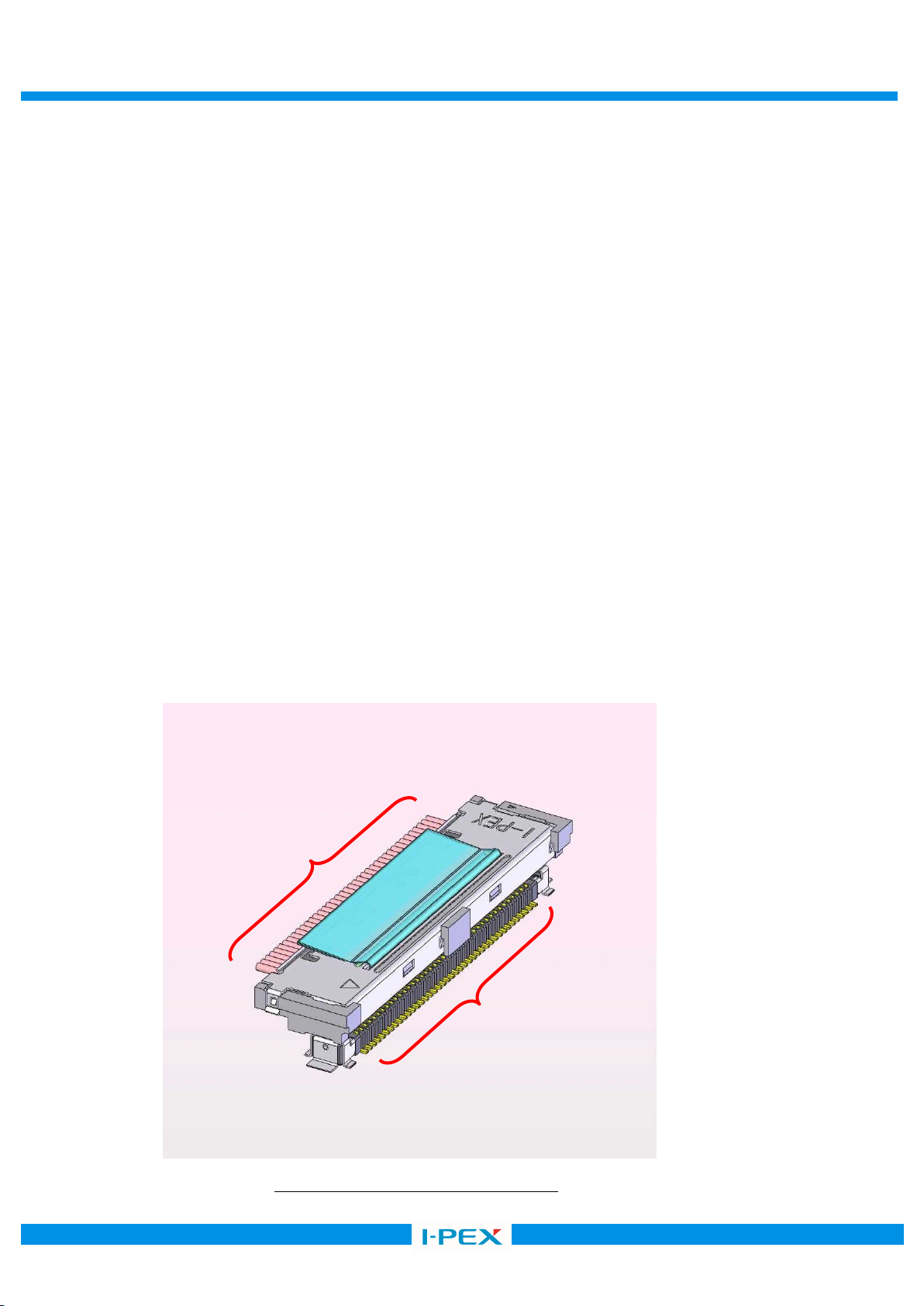

図1（Fig. 1）：嵌合方向/Mating direction

ケーブル(Cable side)

半田付け部(Soldering side)

FPL

II CONN.

Instruction

Manual

Document No.

3/ 7

Confidential

② 図 2の様にハーネス側（PLUG）コネクタを基板側（RECE）コネクタに対し、垂直にした状態で

写真 1の様にケーブル側コネクタのセンターを真上から押します。その際、クリック感がします。

その後、写真 2の様に両側を押して片側嵌合となっていない事を確認してください。

Please set the harness side connector (PLUG) vertical to the PCB side connector (RECE), and press the center of the cable side

connector from above. At that time, you can feel the click feeling.

Then, press both connector ends to confirm it is not one-side mating.

図2 (Fig. 2)：挿入方法（OK）/Mating Method (OK) 図3 (Fig. 3)：押し位置（Push position）

写真 1（Photo. 1）写真 2 (Photo. 2)

センターを押す

Push at connector center

最後に両側を押し、傾きなき事を確認

Then push both connector ends and check the mating

condition to ensure that either end is securely

inserted.

推奨押し位置

Recommended push position

NG 押し位置

NG push position

FPL

II CONN.

Instruction

Manual

Document No.

4/ 7

Confidential

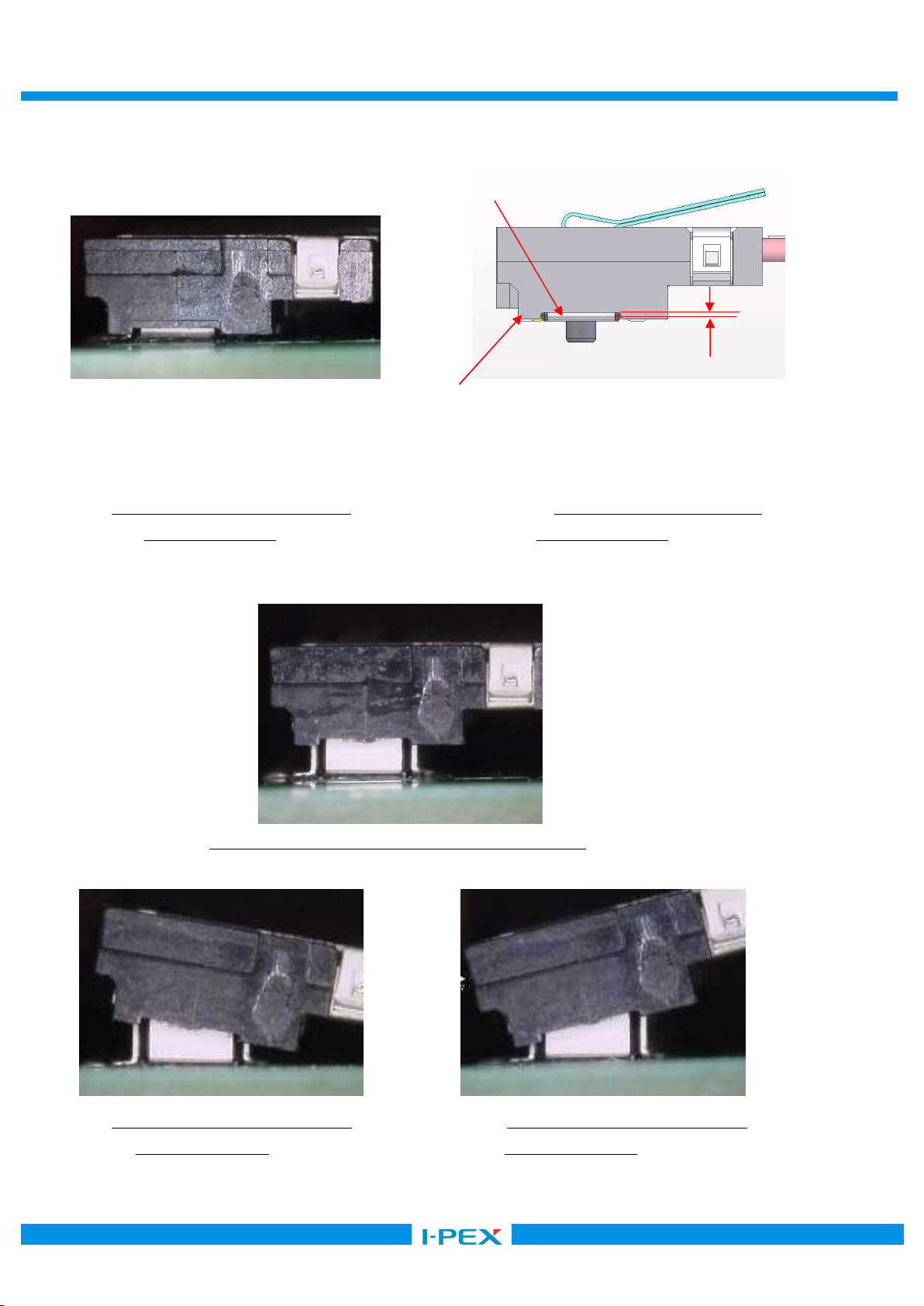

正しい嵌合状態は写真 3,図4をご参照ください。また、未嵌合状態は写真 4,5,6 をご参照ください。

Refer to Photo3 and Fig4 for correct mating condition. Refer to Photo4,5,6 for half mating condition.

写真 3 (Photo. 3)：嵌合状態（OK）図4 (Fig. 4)：嵌合状態（OK）

Mating Condition (OK) Mating Condition (OK)

写真 4 (Photo. 4)：嵌合状態（NG）/Mating Condition (NG)

写真 5 (Photo. 5)：嵌合状態（NG）写真 6 (Photo. 6)：嵌合状態（NG）

Mating Condition (NG) Mating Condition (NG)

NG NG

0.15

OK OK

完全嵌合時の PLUG HOUSING から

RECE SHELL TAIL 上面までの距離

Distance from PLUG HOUSING to upper

surface of RECE SHELL tail (fully mated)

PLUG HOUSING

Upper surface of RECE

SHELL

TAIL

FPL

II CONN.

Instruction

Manual

Document No.

5/ 7

Confidential

図5,6 の様に片側を挿入後、もう片方を回転する様な挿入（こじり挿入）は

コネクタを破損させてしまう恐れがありますので、御控えください。

If the plug is inserted into RECE just by one side, the other side may rotate when mating with RECE. (Fig 5,6)

It will damage the connectors and we hope to avoid mating like that.

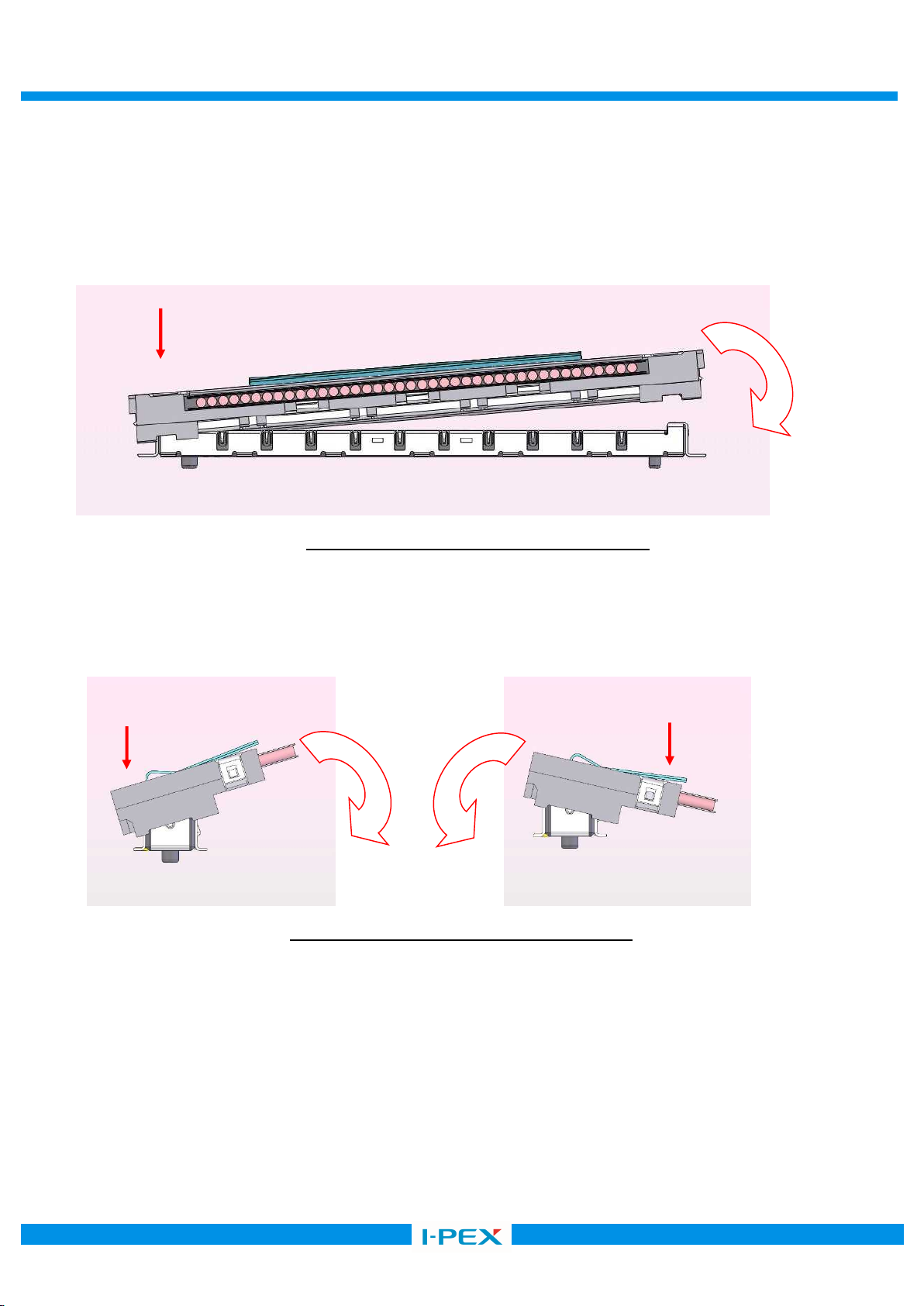

図5 (Fig. 5)：挿入方法（NG）/Mating Method (NG)

図6 (Fig. 6)：挿入方法（NG）/Mating Method (NG)

NG NG

FPL

II CONN.

Instruction

Manual

Document No.

6/ 7

Confidential

4.抜去手順 (Un-mating process)

① 図 7の様に、シェルに取り付けられたプルテープを垂直に引っ張り、抜去してください。

Please use the tape which is installed in the shell to un-mate from RECE vertically. (Fig. 7)

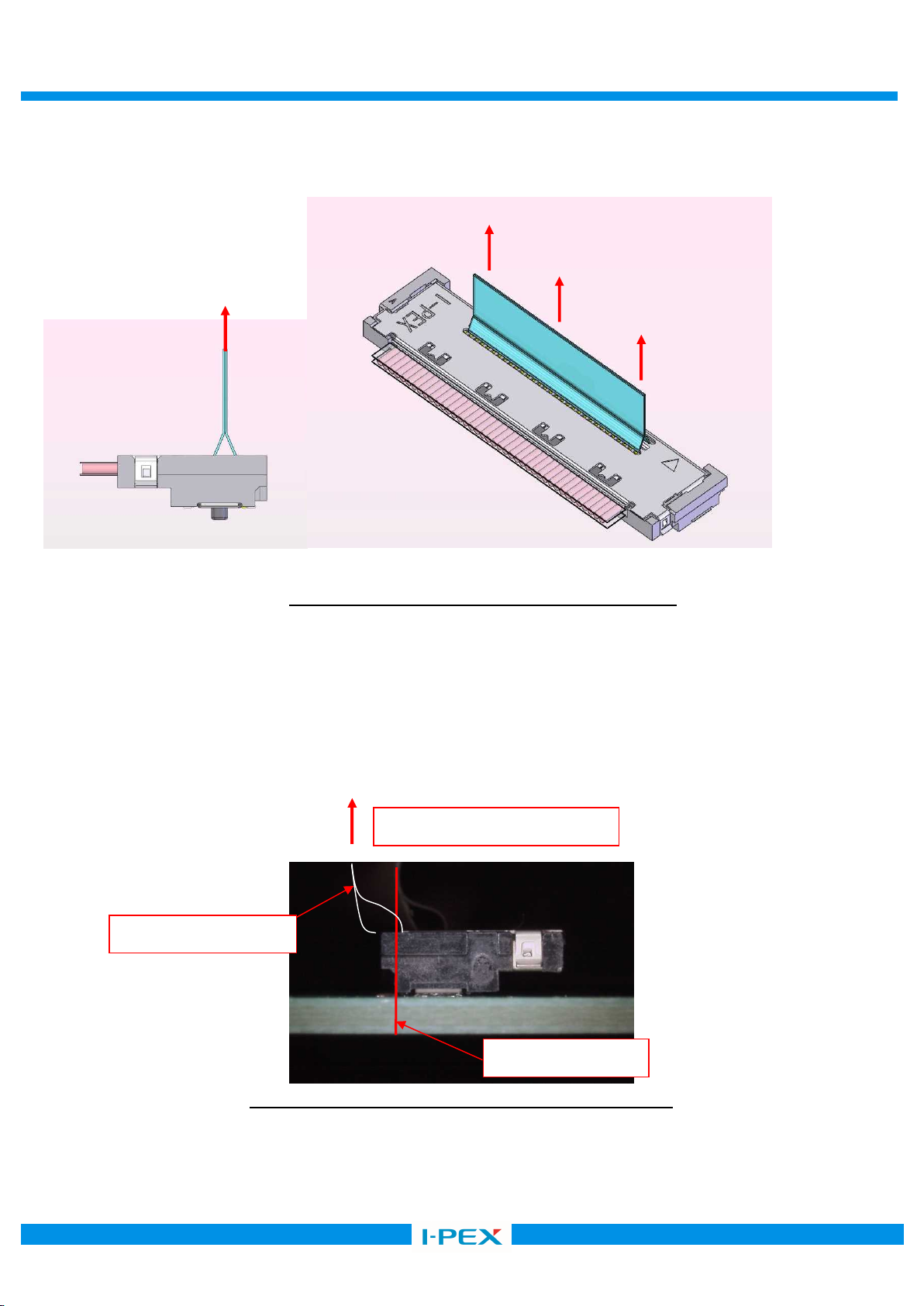

図7 (Fig. 7)：抜去方法-1 （OK）/Un-mating Method-1 (OK)

※写真 7のように、プルテープの粘着の影響で嵌合軸よりプルテープがズレていても、プルテープ

を垂直に引っ張り、抜去を行えば問題御座いません。

If you find the pulling tape is not vertical over top shell as Photo.7 showed, there is no any problem

to catch the pulling tape and pull it vertically.

写真 7 (Photo. 7).：抜去方法-2 （OK）/Un-mating method-2 (OK)

嵌合軸/Mating Axis

垂直に引っ張る/Pull it vertically

プルテープ/Pull Tape

FPL

II CONN.

Instruction

Manual

Document No.

7/ 7

Confidential

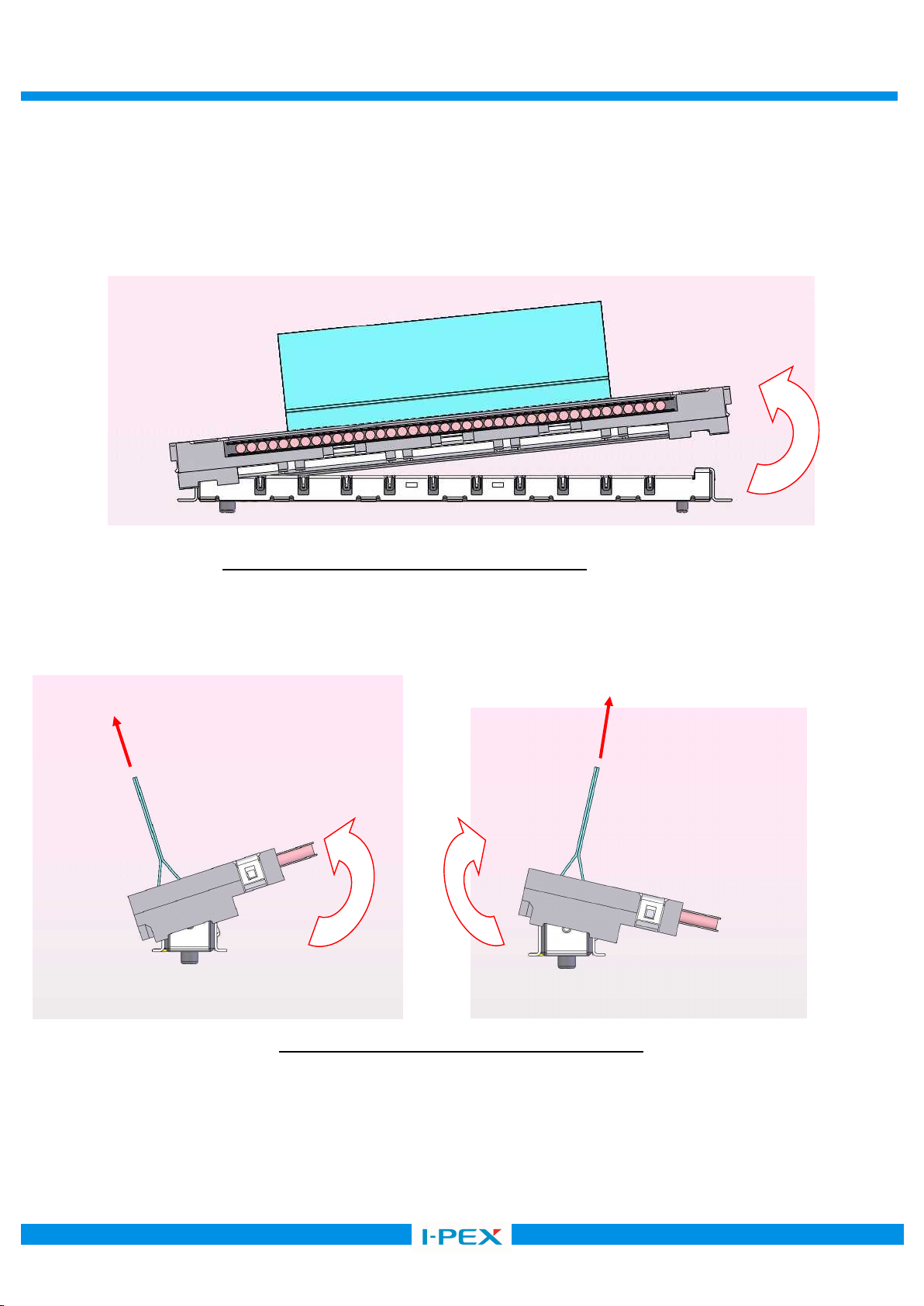

図8 (Fig. 8)：抜去方法（NG）/Un-mating method (NG)

図8,9 の様にこじり抜去となってしまいますと、コネクタを破損させてしまう恐れがありますので

御控えください。

If you un-mate the plug by rotating the plug as Fig 8,9 the connector may be damaged.

図9 (Fig. 9)：抜去方法（NG）/Un-mating method (NG)

NG NG
