Invacare P780 Instructions de montage

SAVE THESE INSTRUCTIONS

NOTE: Check all parts for shipping damage before us-

ing. In case of damage, DO NOT use the equipment.

Contact the Dealer/Carrier for further instructions.

SAFETY SUMMARY

The following recommendations are made for the

safe use of the Rear Mounted Basket:

GENERAL WARNING

DO NOT install or use this equipment without

first reading and understanding these in-

structions. If you are unable to understand

the Warnings, Cautions or Instructions,

contact a healthcare professional, dealer

or technical personnel before attempting

to install this equipment - otherwise, injury

or damage may occur.

DO NOT lean over the top of the back

upholstery. This will change your center

of gravity and may cause you to tip over.

The rear mounted basket is rated for a

maximum capacity of ten (10) lbs.

INSTALLATION WARNING

After ANY adjustments, repair or service and

BEFORE use, make sure that all attaching

hardware is tightened securely.

The installation of the basket and basket

bracket onto the back of the scooter seat

increases the length of the scooter up to

nine (9) inches. When turning the scooter or

swiveling the scooter seat, it is important to

take note of this increased length - other-

wise, injury and/or damage to surrounding

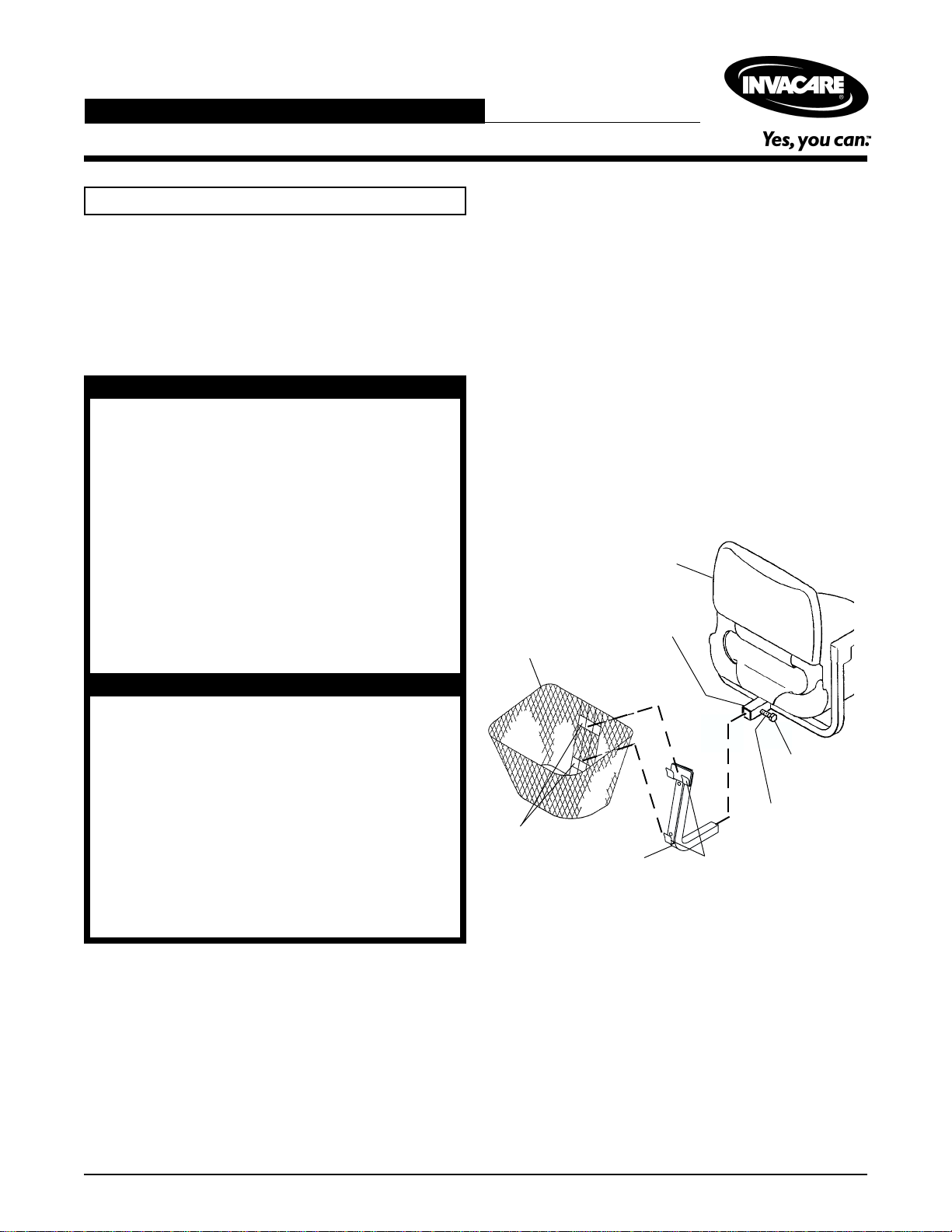

property may occur. FIGURE 1 - INSTALLING THE REAR

MOUNTED BASKET

Rear Mounted Basket - Invacare Scooter Lynx/Panther Series

Assembly, Installation and perating Instructions

Model No. P780, P785, P790

Accessory

Tube

Mounting

Screw

Seat

Locknut

Mounting

Clips

INSTALLING THE REAR MOUNTED

BASKET (FIGURE 1)

NOTE: Installation of accessory will require the use of

mounting screw and locknut received with the scooter.

1. Install the basket bracket into the accessory tube.

2. Thread locknut on mounting screw until it touches

mounting screw head.

3. Install mountingscrewandlocknut ontoaccessory tube.

Tighten mounting screw securely to basket bracket.

4. Tighten locknut securely to accessory tube.

5. Align mounting clips on bracket with slots on basket

and slide basket down securely into position.

NOTE: To remove the rear basket bracket; reverse

STEPS 1-6.

Basket

Slots

Basket

Bracket

CONSERVEZ CES INSTRUCTIONS

NOTE: Vérifier toutes les pièces pour s’assurer qu’elles

n’ont pas été endommagées pendant le transport. Le cas

échéant, NE PAS utiliser. Contacter le transporteur/

fournisseur Invacare pour plus d’instructions.

RÉSUMÉ DE SÉCURITÉ

Les recommandations suivantes visent l’utilisation

sécuritaire du panier arrière:

AVERTISSEMENTS GÉNÉRAUX

NE PAS installer cet équipement sans d’abord

avoir lu et compris ce feuillet d’instructions.

Si vous ne comprenez pas les avertissements,

les notes attention ou les instructions,

contactez un professionnel des soins de

santé, un fournisseur ou un technicien, si

possible, avant de tenter d’installer cet

équipement, sans quoi des blessures ou des

dommages peuvent survenir.

NE PAS se pencher par dessus la garniture

du dossier. Ceci modifiera votre centre de

gravité et pourrait faire basculer le triporteur.

La capacité du panier arrière est de (10) lbs.

AVERTISSEMENTS POUR L’INSTALLATION

Après TOUT réglage, réparation ou entretien

et AVANT utilisation, s’assurer que toute la

quincaillerie de fixation est bien serrée.

L’installation du panier arrière et de ses sup-

ports sur le dossier du triporteur allonge le

triporteur jusqu’à neuf (9) pouces. Lorsque

vous tournez le triporteur ou le siège

pivotant , il est important de tenir compte

de cet allongement, sans quoi des blessures

et/ou des dommages pourraient survenir.

FIGURE 1 - INSTALLER LE PANIER

ARRIÈRE

Panier arrière- Triporteur Lynx/Panther de Invacare

Instructions pour lassemblage, linstallation et lutilisation

Modèle P780, P785, P790

Tube pour

accessoire

Vis de

montage

Siège

Écrou de

blocage

Pinces de

montage

INSTALLER LE PANIER ARRIÈRE

(FIGURE 1)

NOTE: Pour installer l’accessoire, vous devrez utiliser la

vis de montage et l’écrou de blocage reçus avec le

triporteur.

1. Installerlesupport de panier sur le tube pour accessoire.

2. Visser l’écrou de blocage sur la vis de montage jusqu’à

ce qu’il touche la tête de la vis de montage.

3. Installer la vis de montage et l’écrou de blocage sur le

tube. Serrer la vis de serrage sécuritairement en po-

sition.

4. Serrer fermement l’écrou de blocage sur le tube pour

accessoire.

5. Aligner les pinces de montage du support avec les

fentes du panier et enclencher le panier sécuritairement

en position.

NOTE: Pour enlever le panier arrière, inverser les

ÉTAPES 1-6.

Panier

Fentes

Support de

panier

GUARDE ESTAS INSTRUCCIONES

NOTA: Inspeccione todas las piezas por cualquier daño

durante el envío, antes de usar. En caso de daño, NO

use este equipo. Póngase en contacto con el proveedor

del producto o el agente de la entrega, para futuras

instrucciones.

SUMARIO DE PRECAUCIONES

Las recomendaciones siguientes se hacen para

asegurar el uso apropiado de la Canasta de Montar

Atrás:

ADVERTENCIAS GENERALES

NO instale o use este equipo sin antes leer

y entender estas instrucciones. Si tiene

dificultad en entender las Advertencias,

Precauciones e Instrucciones, póngase

en contacto con un profesional de

cuidados de la salud, el proveedor del

producto o personal técnico, antes de

intentar instalar este equipo. De otra

manera, herida personal o daño pueden

ocurrir.

NO se incline sobre la tapicería, en la

parte de atrás. Esto causará que el

escúter pierda el equilibrio y vuelque.

La canasta de montar atrás tiene una

capacidad máxima de peso de diez (10)

libras.

ADVERTENCIAS SOBRE LA INSTALACION

Después de CUALQUIER ajuste,

reparación o servicio y ANTES de darle uso,

asegúrese de que todas las piezas están

debidamente apretadas y seguras.

La instalación de la canasta y el sostenedor

de la misma en la parte de atrás del asiento

del escúter, aumenta el tamaño del largo

del escúter a nueve (9) pulgadas más.

Cuando de una vuelta con el escúter o le

de un giro al asiento, es importante que

tome nota de este aumento. De otro

modo, herida personal y/o daño a

propiedad alrededor, pueden ocurrir. FIGURA 1 - INSTALANDO LA CANASTA

DE MONTAR ATRAS

Canasta de Montar Atrás - Escúters Lynx/Panther, Series de Invacare

Instrucciones de Ensamble, Instalación y peración

Modelos Nos. P780, P785, P790

Tubo para

Accessorios

Tornillo

Asiento

Tuerca

Ganchos

INSTALANDO LA CANASTA DE

MONTAR ATRAS (FIGURA 1)

NOTA: La instalación de este accesorio require el uso de

tornillos y tuercas que han sido incluidos con el escúter.

1. Instale el sostenedor de la canasta en el tubo para

accesorios.

2. Ponga la tuerca en el tornillo y gírela hasta que toque

la cabeza del tornillo.

3. Instale el tornillo con la tuerca en el tubo para

accesorios. Coloque el sostenedor de la canasta en

el tubo para accesorios y aprételo con el tornillo.

4. Aprete la tuerca al tubo para accesorios.

5. Alinie los ganchos del sostenedor con las aberturas

enla canasta y trabe lacanasta, que quede bien segura

en su posición.

NOTA: Para remover la canasta de montar atrás; siga

los PASOS 1 al 6, a la inversa.

Canasta

Aberturas Sostenedor

de Canasta

Invacare Corporation www.invacare.com

USA Canada

One Invacare Way 5970 Chedwor h Way Invacare and "Yes, you can" are rademarks of Invacare

Elyria, Ohio USA Mississauga, On ario Corpora ion.

800-333-6900 905-890-8838 Form No. 00-64 Par No. 1098308 Rev A (1) 6/00
