Inspire Kanti Manuel utilisateur

EAN CODE : 7520-2C:3276007144871

7530-2C:3276007144895

7550-2C:3276007144918

kanti

2020/07-V01

Traduction de la version originale du mode d’emploi / Traducción de las Instrucciones originales / Tradução das Instruções Originais / Traduzione delle istruzioni originali / Μετάφραση τωνπρωτότυπωνοδηγιών / Tłumaczenie

instrukcji oryginalnej / Перeклад оригінальної інструкції / Traducerea instrucţiunilor originale / Tradução das Instruções Originais / Original Instructions

7520-2C/7530-2C/7550-2C

Manuel d'Instructions

Εγχειρίδιο Οδηγιών

Manual de Instruções

Інструкція З Експлуатації

UA Manual de Instrucţiuni

IT Manuale di Istruzioni

Manual de Instruções

Manual de Instrucciones

Instrukcją Obsługi

Instructions Manual

Ø6mm

N*2 →3mm & 5mm

N*1 →3mm

A: st4x30mm

B: Ø6x30mm

C: Ø9-Ø4.5mm

6 25

2826

2928

FR:Montage / ES:Montaje / PT:Montagem / IT:Montaggio / EL:Συναρμολόγηση /

PL:Montaż / UA:Збiрка / RO:Montaj / BR:Montagem / EN:Assembly

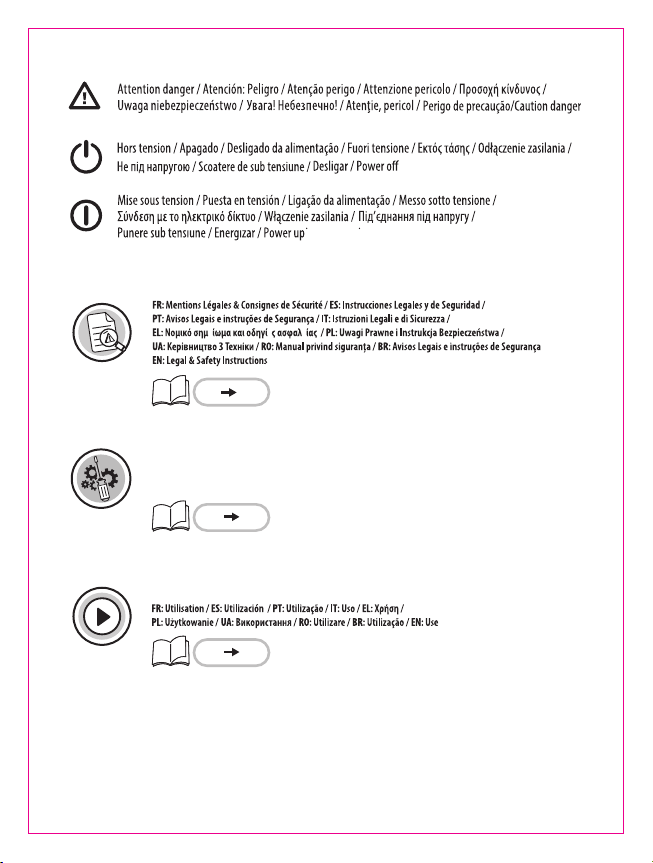

1.Symboles d'avertissement

2.Consignes générales de sécurité

4.Protection de l'environnement

3.Règles de sécurité particulières

Lisez attentivement les instructions

Mise à la terre

Pas de consigne de sécurité spécique.

Les produits électriques ne doivent pas être mis au rebut avec les déchets

ménagers. Merci de les recycler dans les points de collecte prévus à cet eet.

Adressez-vous aux autorités locales ou à votre revendeur pour obtenir des

conseils sur le recyclage. Le matériau d'emballage est recyclable. Merci de

recycler l’emballage dans les points de collecte prévus à cet eet.

ATTENTION!

Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil, et conservez-le pour

pouvoir le consulter ultérieurement et si besoin le communiquer à un tiers.

AVERTISSEMENT: lorsque vous utilisez des appareils électriques, respectez les précautions

de sécurité de base an de réduire le risque d'incendie, de chocs électriques et de blessures

corporelles.

1) Consignes générales

Tenir l’appareil hors de la portée des enfants et des personnes non autorisées.

AVERTISSEMENT: l’alimentation électrique doit être coupée avant de procéder au

montage, à l’entretien, au changement de l’ampoule ou au nettoyage. Enlevez le fusible ou

désenclenchez-le, et assurez-vous qu’il ne peut pas se réenclencher.

Ne pas dévisser le connecteur étanche lorsque la lampe est branchée et sous tension,

sinon il y aura risque de choc électrique.

Maintenir le produit au moins 5 minutes après la mise en marche du produit (le produit est

chaud, alors merci de patienter avant la maintenance).

Avant de percer un trou, vériez que vous ne risquez pas de percer un câblage ou un tuyau

existant non visible.

Ne pas regarder directement la lampe allumée. Peut être nocif pour les yeux.

Cette lampe ne peut pas être utilisé sur les chantiers, les ateliers de mécanique et

d'applications similaires.

2) Consignes de sécurité électrique

Le luminaire doit être installé par un électricien qualié conformément aux normes de

câblage en vigueur dans le pays d’installation.

La source lumineuse de ce luminaire n'est pas remplaçable, lorsque la source lumineuse

atteint son extrémité de l'ensemble du luminaire doit être remplacée.

6. Installation / Montage / Description des pièces/ Schémas

8. Entretien / Nettoyage/Surface d'éclairage

9. Autres points (Services, réparations, garantie, etc …)

Ce produit électrique respecte les normes de sécurité en vigueur.

Les réparations doivent être réalisées uniquement par une personne qualiée utilisant

des pièces de rechange d’origine, toute autre situation pouvant entraîner des risques de

blessures pour l’utilisateur.

Pour tout besoin de service après-vente, contactez le magasin dans lequel vous avez

acheté ce produit.

Garantie 5 ans pour la puce LED uniquement, sur la base d'une utilisation domestique de

8 heures/jour pour le produit à LED intégrée.

Déconnecter le luminaire du réseau électrique avant tout entretien ou nettoyage.

ATTENTION: L’utilisation de tout accessoire non mentionné dans ce manuel d’instruction

peut entraîner des risques de blessure.

Placer vos câbles électriques (H05RN-F 3G 1,0mm², non fournis) dans le boîtier de

connexion via le goujon et le joint en plastique. Vérier que le goujon en plastique est

assez serré.Le l de terre devrait être plus long que le l L, N.

5.Spéciﬁcations d'appareils

EAN CODE

3276007144871 3276007144895 3276007144918

Puissance nominale

20W 30W 50W

poids

0.35KG 0.42KG 0.64KG

Dimension 140X74X188mm

164X74X192mm 203X74X245mm

position de fonctionnement

Pour une utilisation en extérieur uniquement

Tension nominale

220-240V~

Fréquence nominale

50/60Hz

Classe de protection

Class I

Gamme de hauteurs de

montage

2-3m

Indice de protection IP

7.Réglage du Détecteur

Caractéristiques :

1.SENS:Distance de détection :<1M~10M(réglable)

2.TIME:réglage de la durée : min:10sec

Max:10min(réglable)

3.LUX:contrôle de la sensibilité : < 5Lux~2000Lux(réglable)

:Ne s'allume que la nuit

:S'allume la journée et la nuit

SENS TIME LUX

ON/OFF Commutateur:L'état initial est ON. Le capteur ne fonctionne pas si vous l'éteignez

et le projecteur reste allumé en permanence.

Surface projetée maximale

du projecteur 154cm² 262.4cm² 345.1cm²

1. Símbolos de advertencia

2. Instrucciones generales de seguridad

Lea atentamente estas instrucciones

Toma de tierra

4. Protección ambiental

3. Instrucciones de seguridad especíﬁcas

No hay instrucciones de seguridad especícas.

No se deben tirar los productos eléctricos junto con los residuos

domésticos. Gracias por reciclarlos en los puntos de recogida previstos a tal

efecto. Contacte con las autoridades locales o su proveedor para obtener

consejos de reciclaje. Le rogamos reciclar el embalaje en los puntos de

recogida previstos a tal efecto.

¡CUIDADO!

Antes de utilizar el aparato, lea integralmente estas instrucciones y consérvelas para poder

consultarlas posteriormente. En caso de necesidad, transmita este manual a terceros.

ADVERTENCIA: El uso de aparatos eléctricos supone el respeto de las precauciones

elementales de seguridad para reducir el riesgo de incendio, de choques eléctricos y de

heridas corporales.

1) Instrucciones generales

Mantenga el aparato fuera del alcance de los niños y de las personas no autorizadas.

ADVERTENCIA: se debe cortar la alimentación eléctrica antes de proceder al montaje, al

mantenimiento, a la sustitución de la bombilla o a la limpieza. Quite el fusible o desactívelo,

y asegúrese de que no pueda volverse a activar.

No desatornillar el conector estanco cuando la lámpara esté cableada y encendida.

De hacerlo, hay peligro de electrocución.

Esperar al menos cinco minutos después de apagar el producto (se calienta, por lo que hay

que esperar a que se enfríe antes de realizar cualquier mantenimiento).

Antes de hacer un oricio, verique que no corre el riesgo de perforar un cableado o una

tubería existente pero invisible.

Ne pas regarder la lampe d'exploitation. Peut être nocif pour les yeux.

Esta lámpara no se puede utilizar en las obras, talleres de ingeniería y aplicaciones

semejantes.

2) Instrucciones de seguridad eléctricas

Sólo un electricista cualicado debe instalar esta luminaria de conformidad con las normas

de cableado vigentes en el país de instalación.

La fuente de luz de esta luminaria no es reemplazable cuando la fuente de luz llega al nal

de toda la luminaria.

6. Instalación / Montaje / Descripción de los componentes / Ilustraciones

8. Mantenimiento / Limpieza/Superﬁcie de iluminación

9. Diversos (Servicio postventa, Reparaciones, Garantía, etc.)

Este producto eléctrico cumple con los requisitos de las normas de seguridad vigentes.

Las reparaciones deberán ser realizadas únicamente por técnicos cualicados utilizando

recambios de origen. El incumplimiento de esta instrucción puede resultar particularmente

peligroso para los usuarios.

En caso de necesidad, diríjase al servicio postventa del almacén donde ha adquirido este

producto.

Garantie 5 ans pour la puce LED uniquement, sur la base d'une utilisation domestique de 8

heures/jour pour le produit à LED intégrée.

Desconecte siempre el aparato antes de proceder a su limpieza o mantenimiento.

ADVERTENCIA: El uso de accesorios diferentes de los especicados en este manual puede

presentar riesgos de heridas corporales.

Introduzca el cable de alimentación (H05RN-F 3G 1,0 mm², no incluido) en el cajetín de

conexión, a través de la abrazadera de plástico y la junta de goma. Asegúrese de que la

abrazadera de plástico queda debidamente apretada.El cable de tierra debe ser más largo

que el cable L, N.

5. Características del aparato

7.Ajuste del sensor

Presupuesto:

1.SENS:Distancia de detección: :<1M~10M(ajustable)

2.TIME:Conguracion de hora : min:10sec

Max:10min(ajustable)

3.LUX:Control de luz : < 5Lux~2000Lux(ajustable)

:Solo trabaja de noche

:Trabajar día y noche

SENS TIME LUX

EAN

Potencia nominal

peso

dimensión

Operación Posición

Sólo para uso en exteriores

Tensión nominal

220-240V~

Frecuencia nominal

50/60Hz

Clase de protección

Class I

Rango de alturas de montaje

2-3m

Índice de protección IP

ON / OFF Cambiar：El estado inicial es ON. El sensor no funciona si lo apagas y la lámpara

se enciende continuamente.

32760071448953276007144871 3276007144918

20W 30W 50W

154cm²

Área máxima de proyección

del foco lumínico 262.4cm² 345.1cm²

0.35KG 0.42KG 0.64KG

140X74X188mm

164X74X192mm 203X74X245mm

1. Símbolos de aviso

2. Instruções gerais de segurança

4. Protecção do ambiente

3. Instruções de segurança especíﬁcas

Leia atentamente as instruções

Ligação à terra

Sem instruções de segurança especícas.

Os produtos eléctricos não devem ser deitados fora juntamente com o lixo

doméstico. Envie-os para reciclagem nos centros especiais de recolha de lixo

existentes para esse efeito. Contacte as suas entidades locais ou um

armazenista para informações sobre a reciclagem. É favor reciclar a

embalagem nos pontos de recolha existentes para esse efeito.

ATENÇÃO!

Leia atentamente este manual de utilização antes de utilizar o aparelho e conserve-o para

o poder consultar posteriormente e, se necessário, comunicá-lo a outras pessoas.

AVISO: durante a utilização de aparelhos eléctricos, respeite as precauções de segurança

básicas a m de reduzir o risco de incêndio, de choques eléctricos e de ferimentos

corporais.

1) Instruções gerais

Manter o aparelho fora do alcance das crianças e das pessoas não autorizadas.

AVISO: A alimentação eléctrica deve ser cortada antes de proceder à montagem, à

manutenção, à mudança da lâmpada ou à limpeza. Retire o fusível ou desligue-o e

assegure-se de que não pode voltar a ser ligado.

Não desaperte o conector à prova de água quando a lâmpada estiver ligada e a ser

alimentada, caso contrário haverá risco de choque.

Aguarde pelo menos 5 minutos após desligar o produto para fazer qualquer manutenção

(o produto está quente).

Antes de fazer um furo, verique se não corre o risco de furar um cabo eléctrico ou um

tubo existente não visível.

Não olhe para lâmpada operacional. Pode ser prejudicial para os olhos.

Esta lâmpada não pode ser usado em locais de construção, ocinas e aplicações de

engenharia similiar.

2) Instruções de segurança eléctrica

O candeeiro deve ser instalado por um electricista qualicado em conformidade com as

normas de cablagem em vigor no país de instalação.

A fonte luminosa desta luminária não é substituível, quando a fonte de luz atinge a sua

extremidade de toda a luminária deve ser substituída.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Inspire Éclairage extérieur

Inspire

Inspire Lakko Manuel d'entretien

Inspire

Inspire MEADOW Manuel utilisateur

Inspire

Inspire Marina OS1724-P1 Manuel utilisateur

Inspire

Inspire Doli Manuel d'entretien

Inspire

Inspire Harvey OS1709C-430 Manuel d'entretien

Inspire

Inspire TRAVIS Manuel d'entretien

Inspire

Inspire 3276007275629 Manuel d'entretien

Inspire

Inspire PLAZA LED Manuel d'entretien

Inspire

Inspire Rovai Manuel utilisateur

Inspire

Inspire Nanuta OS1818 Manuel utilisateur

Inspire

Inspire Starla CE25613H10 Manuel d'entretien

Inspire

Inspire QUITO 3276000441809 Manuel d'entretien

Inspire

Inspire Safran Manuel utilisateur

Inspire

Inspire Cardea OS1959-3 Manuel utilisateur

Inspire

Inspire G02056 BS Manuel d'entretien

Inspire

Inspire Murray PL-0309 Manuel utilisateur

Inspire

Inspire BRONSON 1000LM Manuel d'entretien

Inspire

Inspire Monza Manuel d'entretien

Inspire

Inspire Loma Manuel utilisateur

Inspire

Inspire Lakko G18082WH Manuel d'entretien

Inspire

Inspire DAROCA Manuel utilisateur

Inspire

Inspire Gao Manuel utilisateur

Inspire

Inspire PEKKO Manuel d'entretien

Inspire

Inspire YKRS3F21WW-2 Manuel utilisateur

Manuels Éclairage extérieur populaires d'autres marques

Sealey

Sealey LED37 Manuel utilisateur

nordlux

nordlux VEJERS Guide de l'utilisateur

SImx

SImx ELITE LED LHTC637 Manuel utilisateur

GEV

GEV CAROLINE 10833 Manuel utilisateur

NEBO

NEBO NEB-LSP-0020 Manuel utilisateur

WE-EF

WE-EF PFL540 LED Manuel utilisateur

Lindby

Lindby 9949029 Manuel utilisateur

HEPER

HEPER DOGO Side LW6048.585-US Instructions d'installation et d'utilisation

HEPER

HEPER LW8034.003-US Instructions d'installation et d'utilisation

Maretti

Maretti VIBE S 14.6080.04.A Manuel utilisateur

BEGA

BEGA 84 253 Manuel

HEPER

HEPER MINIMO Instructions d'installation et d'utilisation

LIGMAN

LIGMAN BAMBOO 3 Manuel utilisateur

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuel utilisateur

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuel utilisateur

urban ambiance

urban ambiance UQL1273 Manuel utilisateur

TotalPond

TotalPond 52238 Manuel utilisateur

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuel utilisateur
