INR BASIC 30802399 Manuel utilisateur
INR SVERIGE AB
Kosterögatan 15
SE-211 24 Malmö
13
EN 14428:2005+A1:2008
171030
Art.nr 30802399, 30902399, 31002380, 31102380, 31102390
BASIC
2 (22)
SE INNEHÅLLSFÖRTECKNING
Säkerhetsföreskrifter ..................3
Stimson..............................4
Komponenter.....................5
Montering........................6
Dawson..............................8
Komponenter.....................9
Montering........................10
Ramona. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Komponenter.....................13
Montering........................14
Isabel................................16
Komponenter.....................17
Montering........................18
Garanti, skötselråd, återvinning .........20
Kontakt ..............................22
DK INDHOLDSFORTEGNELSE
Sikkerhed ............................3
Stimson..............................4
Indeholdende dele ................5
Montering........................6
Dawson..............................8
Indeholdende dele ................9
Montering........................10
Ramona. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Indeholdende dele ................13
Montering........................14
Isabel................................16
Indeholdende dele ................17
Montering........................18
Garanti, plejeinstruktioner, anvisning ....21
Kontakt ..............................22
FI SISÄLLYSLUETTELO
Turvallisuusmääräykset ................3
Stimson..............................4
Sisältyvät osat.....................5
Asennus .........................6
Dawson..............................8
Sisältyvät osat.....................9
Asennus .........................10
Ramona. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Sisältyvät osat.....................13
Asennus .........................14
Isabel................................16
Sisältyvät osat.....................17
Asennus .........................18
Takuu, hoito-ohjeet, kierrätys ...........21
Yhteystiedot..........................22
EN TABLE OF CONTENTS
Safety regulations .....................3
Stimson..............................4
Components .....................5
Installation .......................6
Dawson..............................8
Components .....................9
Installation .......................10
Ramona. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Components .....................13
Installation .......................14
Isabel................................16
Components .....................17
Installation .......................18
Warranty, care advice, recycling.........20
Contact ..............................22
NO INNHOLDSFORTEGNELSE
Sikkerhetsforskrifter ...................3
Stimson..............................4
Komponenter.....................5
Montering........................6
Dawson..............................8
Komponenter.....................9
Montering........................10
Ramona. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Komponenter.....................13
Montering........................14
Isabel................................16
Komponenter.....................17
Montering........................18
Garanti, vedlikeholdsråd, gjenvinning ...21
Kontakt ..............................22
3 (22)
SKYDDSFÖRESKRIFTER | SAFETY REGULATIONS | SIKKERHEDSFORSKRIFTER
SIKKERHETSFORSKRIFTER | TURVALLISUUSMÄÄRÄYKSET
DK
– Stil aldrig ubeskyttede
glaskanter mod et hårdt
underlag.
– Efter limning/tætning må
silikonen ikke udsættes for
vand i 24 timer.
– Duschen er at betragte
som duschtæt, ikke vandtæt.
At udsætte kritiske punkter
for vand under højt tryk kan
derfor medføre en vis lækage.
– På grund af kontinuerlig
produkt-udvikling kan visse
detaljer adskille sig fra
monteringsanvisningen.
FI
– Älä koskaan aseta
suojaamatonta lasia kovalle
pinnalle.
– Lasinliimaamisen tai
silikoinnin jälkeen ei sauma
saa joutua vedelle alttiiksi 24
tuntiin.
– Tämä tuote on ns.
suihkutiivis rakenne, ei
vesitiivis. Saumat ja tiivisteet
jne. eivät ole paineistetun
veden pitäviä.
– Jatkuvan tuotekehityksen
takia voivat jotkut
yksityiskohdat poiketa
asennusohjeen tiedoista.
EN
– Never install unprotected
glass edges against a hard
foundation.
– After application/sealing
the silicone should not be
exposed to water for 24
hours.
– The shower should be
thought of as shower-tight,
not watertight. To expose
critical points to water under
high pressure can result in
some leakage.
– Because of continual product
development certain details
may differ in the installation
instructions.
SV
– Ställ aldrig oskyddade
glaskanter mot ett hårt
underlag.
– Efter limning/tätning ska
silikonet ej utsättas för vatten
inom 24 tim.
– Duschen är att betrakta som
duschtät, inte vattentät. Att
utsätta kritiska punkter med
vatten under högt tryck kan
därför medföra visst läckage.
– På grund av kontinuerlig
produktutveckling kan
vissa detaljer skilja sig från
monteringsanvisningen.
NO
– Still aldri ubeskyttede
glasskanter mot et hardt
underlag.
– Etter liming/tetting må
silikonet ikke utsettes for vann
de første 24 timene.
– Dusjen er å betrakte som
dusjtett, ikke vanntett. Å
utsette kritiske punkter for
vann under høyt trykk kan
derfor føre til noe lekkasje.
– På grunn av kontinuerlig
produkt-utvikling kan
visse detaljer skille seg fra
monteringsanvisningen.
NL
– Plaats nooit onbeschermde
glaskanten op een harde
ondergrond.
– Na lijmen/afdichten mag
de silicone(kit) binnen 24 uur
niet worden blootgesteld aan
water.
– De douchedeur moet
beschouwd worden als
douchedicht, niet als
waterdicht. Kritieke punten
waar water aan hoge druk
blootgesteld wordt, kan
leiden tot lekkage.
– Door de voortdurende
product-ontwikkeling
kunnen bepaalde details van
de montagevoorschriften
afwijken.
4 (22)
STIMSON
Art.nr 30802399
5 (22)
KOMPONENTER | COMPONENTS | OSAT
x 1 x 2
x 6 x 4
x 4 x 4
Ø3
x 1
x 2
x 1 x 2
2,5 mm
x 1
x 2
STIMSON
6 (22)

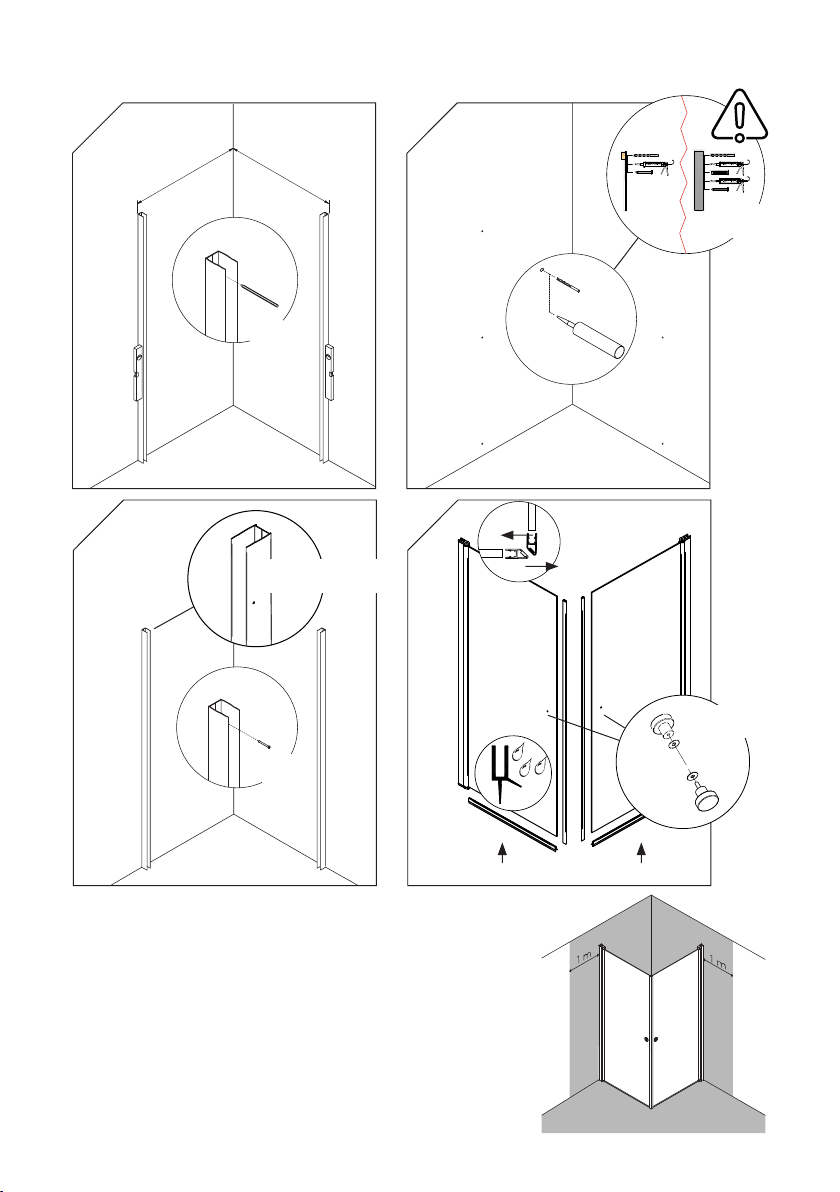

MONTERING | INSTALLATION | ASENNUS
1
3
2
4
Silicone
x6
x6
Våtzon 1
Våtzon 1
Skruvinfästningar i våtzon 1 ska göras i betong eller annan massiv
konstruktion, träreglar, träkortlingar eller i konstruktion som är
provad och godkänd för infästning, till exempel skivkonstruktion.
Se exempel på godkända konstruktioner på säkervatten.se.
Alla infästningar i våtzon 1 och 2 ska tätas. Material för tätning ska
fästa mot underlaget och vara vattenbeständigt, mögelresistent
och åldersbeständigt.
Screw fastenings should be made in concrete or other solid
structure, wooden studs, wooden noggings or in structures that
have been tested and approved for fastenings, for example a
sheet construction. Requirements for sealing apply in wet zones 1
and 2. See examples of construction at säkervatten.se.
Sealing materials must be xed to the underlying layer and must
be waterproof, mould-resistant and age-resistant.
Hål på insidan
Holes on the inside
8
5
0
8
5
0
x6
STIMSON
7 (22)
56
Ø3 x 4
SV Vid behov, silikonera mellan vägg och
profil.
EN Where necessary add silicone between
the wall and the outline.
DK Silikone anvendes efter behov mellem
væg og profil.
NO Ved behov, tett med silikon mellom
vegg og profil.
FI Tiivistä tarvittaessa silikonilla pysty pro-
fiilin ja seinän sauma.
NL Zo nodig silicone(kit) tussen de muur en
het profiel aanbrengen.
87
SV Spänn skruvarna (i stängt läge) för att
aktivera lyftfunktionen.
EN Tighten screws (in closed pos.) to acti-
vate the lifting function.
DK Spænd skruerne (i lukked pos.) for at
aktivere løftefunktionen.
NO Stramme skruene (i lukket pos.) for
aktivering av løftefunksjon.
FI Kiristä ruuvit (ovet suljettuna) aktivoidak-
sesi nostomekanismin.
NL Draai de schroeven vast (in gesloten
positie) om de tilfunctie te activeren.
STIMSON
8 (22)
DAWSON
Art.nr 30902399
9 (22)
KOMPONENTER | COMPONENTS | OSAT
x 1 x 1 x 1x 2
x 6 x 4
x 4 x 4 x 2
Ø3
x 1
x 2x 1
2,5 mm
x 1
DAWSON
10 (22)
MONTERING | INSTALLATION | ASENNUS
1
3
2
4
Silicone
Våtzon 1
Våtzon 1
Skruvinfästningar i våtzon 1 ska göras i betong eller annan massiv
konstruktion, träreglar, träkortlingar eller i konstruktion som är
provad och godkänd för infästning, till exempel skivkonstruktion.
Se exempel på godkända konstruktioner på säkervatten.se.
Alla infästningar i våtzon 1 och 2 ska tätas. Material för tätning ska
fästa mot underlaget och vara vattenbeständigt, mögelresistent
och åldersbeständigt.
Screw fastenings should be made in concrete or other solid
structure, wooden studs, wooden noggings or in structures that
have been tested and approved for fastenings, for example a
sheet construction. Requirements for sealing apply in wet zones 1
and 2. See examples of construction at säkervatten.se.
Sealing materials must be xed to the underlying layer and must
be waterproof, mould-resistant and age-resistant.
Hål på insidan
Holes on the inside
900
900
x6
x6
x6
x2
DAWSON
