User’s Guide

ScreenPlay 4800

In Europe:

InFocus International B.V.

Strawinskylaan 585

1077 XX Amsterdam

The Netherlands

Phone: (31) 20 5792000

Fax: (31) 20 5792999

In Asia:

238A Thomson Road

#18-01/04 Novena Square

Singapore 307684

Telephone: (65) 6334-9005

Fax: (65) 6333-4525

6266SP4800_UG.qxd 5/28/03 4:36 PM Page 1

FRANÇAIS

Déclaration de conformité

Fabricant : InFocus Corporation, 27700 SW Parkway Ave. Wilsonville, Oregon 97070 USA

Bureau européen : Strawinskylaan 585, 1077 XX Amsterdam, Pays-Bas

Nous déclarons sous notre propre responsabilité que le projecteur ScreenPlay 4800 est conforme aux directives et normes suivantes :

Directive CEM 89/336/CEE, amendée par 93/68/CEE

EMC: EN 55022

EN 55024

EN 61000-3-2

EN 61000-3-3

Directive sur les basses tensions 73/23/CEE, amendée par 93/68/CEE

Sécurité : EN 60950 : 2000

Juin 2003

Marques commerciales

Apple, Macintosh et PowerBook sont des marques commerciales ou déposées d’Apple Computer, Inc. IBM est une marque commerciale ou déposée d’International Business

Machines, Inc. Microsoft, PowerPoint, et Windows sont des marques commerciales ou déposées de Microsoft Corporation. Digital Light Processing est une marque commerciale

ou déposée de Texas Instruments. InFocus et ScreenPlay sont des marques commerciales ou déposées d’InFocus Corporation.

Avertissement FCC

Remarque : Cet appareil a été testé et certifié conforme aux limites définies pour un appareil numérique de classe B, en vertu de l’article 15 des réglementations de la FCC. Ces

limitations ont été conçues afin d’assurer une protection raisonnable contre toute interférence nuisible pour une installation résidentielle. Cet équipement produit, utilise et peut

rayonner de l’énergie à haute fréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut créer des interférences avec les communications radio.

Cependant, il n’existe aucune garantie qu’il ne se produira pas d’interférence dans une installation particulière. Si cet équipement cause des interférences à la réception radio ou

télévision, ce qui peut être déterminé en arrêtant puis en mettant l’équipement en marche, l’utilisateur est encouragé à tenter d’y remédier en prenant l’une (ou plusieurs) des

mesures suivantes :

— réorienter ou déplacer l’antenne de réception ;

— augmenter la distance entre l’équipement et le récepteur ;

— brancher l’équipement dans une prise connectée à un circuit différent de celui sur lequel le récepteur est branché ;

— consulter le vendeur ou un technicien radio/télévision qualifié pour obtenir de l’aide.

Canada

Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada.

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Approbations d’organismes

UL, c-UL, TÜV, GOST, C-Tick

Table des matières

Introduction 4

Positionnement du projecteur 5

Raccordement d’une source ordinateur 6

Raccordements à l’ordinateur exigés 6

Raccordements à l’ordinateur en option 6

Affichage d’une image de source ordinateur 7

Réglage de l’image 8

Utilisation du projecteur avec Windows 98

pour la première fois 9

Raccordement d’un appareil vidéo 11

Guide des connecteurs du projecteur et des appareils 12

Raccordements de l’ordinateur 12

Raccordements vidéo 12

Raccordements d’un appareil vidéo 15

Raccordement vidéo composite 15

Raccordement s-vidéo 15

Raccordement de composant vidéo 16

Raccordement VGA 16

Affichage vidéo 17

Réglage de l’image 17

Arrêt du projecteur 19

Dépannage de l’installation 19

Utilisation de la télécommande 27

Utilisation de l’audio 28

Utilisation des boutons du clavier 28

Optimisation des images provenant d’un ordinateur 29

Fonctions de présentation 29

Optimisation des images vidéo 30

Personnalisation du projecteur 30

Utilisation des menus 31

Menu Image 32

Menu Paramètres 35

Maintenance 37

Nettoyage de l’objectif 37

Changement de la lampe de projection 37

Nettoyage des filtres du boîtier de lampe 39

Utilisation du verrou de sécurité 39

Annexe 40

Spécifications 40

Accessoires 40

Taille de l’image projetée 41

Comportement du voyant rouge et erreurs de projecteur 41

Si vous êtes un utilisateur chevronné des systèmes de projection, utilisez

la fiche de démarrage rapide ci-jointe. Pour des détails complets sur le

branchement et le fonctionnement du projecteur, reportez-vous à ce

mode d’emploi.

Considérations de fonctionnement importantes

Ne placez pas le projecteur sur une nappe ou tout autre revêtement mou qui

pourrait obstruer les évents avant ou arrière. Pour le montage au plafond,

utilisez exclusivement un système de montage approuvé. Dans le cas peu

probable d’une rupture de la lampe, nettoyez soigneusement la zone devant le

projecteur et enlevez les aliments qui se trouveraient à proximité.

Ne placez pas d’objets

le projecteur

dans cette zone devant

0,6 m (2 pieds)

Introduction

Votre nouveau projecteur numérique est facile à utiliser et entretenir.

Ce projecteur exceptionnel est destiné aussi bien aux applications de

divertissement à usage domestique qu’aux applications professionnelles.

Le projecteur numérique est compatible avec un grand nombre d’ordinateurs et

d’appareils vidéo, y compris :

• la plupart des magnétoscopes, des lecteurs DVD (affichage entrelacé

et non-entrelacé), des sources de télévision haut définition (formats HDTV

1080i, 1035i et 720P), des syntoniseurs (tuners) de réception de télévision

diffusée ou par satellite, des camescopes, des jeux vidéo et des lecteurs de

disques laser.

• Ordinateurs et les portables compatibles IBM, jusqu’à 1024x768

en résolution.

• Ordinateurs Apple®Macintosh®et PowerBook®jusqu’à 1024x768

en résolution.

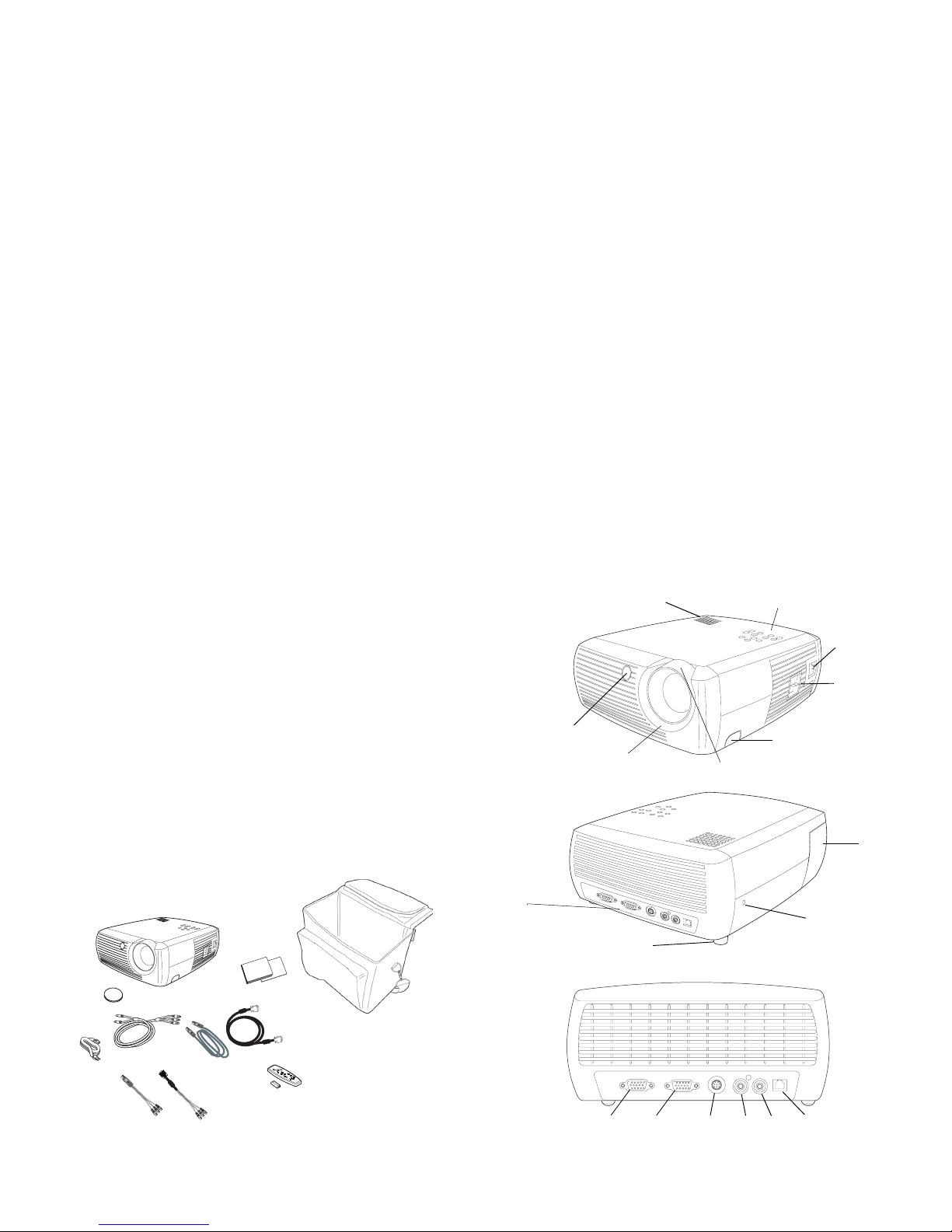

Le projecteur est doté d’une résolution 800x600 SVGA native et le modèle

standard dispose des accessoires suivants.

User’s Guide

télécommande

cordon

câble d’ordinateur

capuchon

projecteur

*varie selon le

câble AV

mode d’emploi

adaptateur

s-vidéo

câble

s-vidéo

adaptateur

VGA vers

composant

sacoche

de transport

vers composant

et carte

rapide

d’alimentation*

d’installation

d’objectif

clavier

bouton de déverrouillage

mise au point (anneau mince)

récepteur (IR)

de télécommande

connecteur

du cordon

interrupteur

zoom (anneau épais)

haut-parleur

général

d’alimentation

du pied réglable

panneau

verrou de sécurité

volet du

pied réglable

boîtier

de la

de connecteurs

lampe

ordinateurmoniteur s-vidéo audiovidéo connecteur USB

Positionnement du projecteur

Pour déterminer l’emplacement du projecteur, considérez la taille et la forme de

votre écran, les emplacements des prises de courant et la distance entre le

projecteur et les autres appareils. Voici quelques règles élémentaires :

• Positionnez le projecteur sur une surface plane à angle droit avec l’écran. Le

projecteur doit être au minimum à 1,49 m (4,9 pieds) de l’écran de

projection.

• Positionnez le projecteur à moins de 3 mètres (10 pieds) de la source de

courant et de 1,8 mètres (6 pieds) de l’appareil vidéo (sauf si vous disposez

de rallonges). Pour assurer un accès adéquat aux câbles, ne placez pas le

projecteur à moins de 0,15 m (6 pouces) du mur ou d’un autre objet.

• Positionnez le projecteur à la distance voulue par rapport à l’écran. La

distance entre l’objectif du projecteur et l’écran, le réglage du zoom et le

format vidéo déterminent la taille de l’image projetée. L’illustration en haut

à droite montre trois tailles d’images projetées. Pour plus de détails sur les

tailles d’image à des distances différentes, reportez-vous à « Taille de

l’image projetée », page 41.

• L’image sort du projecteur à un certain angle. Le décalage d’image est de

132,9 % lorsque le projecteur est au format 16:9 (valeur par défaut). Ce qui

signifie que si vous avez une image de 25 cm de haut, le bas de l’image sera

à 2,843 cm au-dessus du centre de l’objectif.

• Le décalage d’image est de 112,2 % lorsque le projecteur est au format 4:3.

Ce qui signifie que si vous avez une image de 25 cm de haut, le bas de

l’image sera à 2,843 cm au-dessus du centre de l’objectif.

• Reportez-vous à « Raccordement d’un appareil vidéo », page 11 pour plus

de détails sur les modes 16:9 et 4:3.

3,3pi(1m)

12,5pi(3,80m)

5pi(1,50m)

4,8 pi (1,46 m)

7,5 pi (2,3 m)

19 pi (5,8 m)

bas

image Angle de projection au format 16:9

centre de l’objectif

à hauteur

de l’image

à 3,29 pi

de 10 pi

(3 m)

(1 m)

au-dessus

l’objectif

Raccordement d’une source ordinateur

Raccordements à l’ordinateur exigés

Reliez le câble d’ordinateur (voir page 11 pour le branchement des appareils

vidéo) au connecteur d’entrée ordinateur Computer In bleu foncé du

projecteur. Raccordez l’autre extrémité au port vidéo de l’ordinateur. Si vous

utilisez un ordinateur de bureau, vous devez d’abord déconnecter le câble du

moniteur du port vidéo de l’ordinateur.

Branchez le câble d’alimentation noir au connecteur d’alimentation sur le côté

du projecteur et dans la prise de courant.

REMARQUE : Utilisez toujours le cordon d’alimentation qui accompagne le

projecteur.

Raccordements à l’ordinateur en option

Pour sonoriser votre présentation, raccordez le câble audio (non compris avec ce

projecteur) à votre ordinateur et au connecteur d’entrée audio Audio In du

projecteur. Visitez www.infocus.com/accessories pour voir les câbles

proposés en option.

Si vous utilisez un ordinateur de bureau et que vous souhaitez voir l’image sur

l’écran de votre ordinateur en même temps que sur l’écran de projection,

branchez le câble du moniteur au connecteur de sortie du moniteur Monitor

Out du projecteur.

Vous pouvez utiliser la souris de votre ordinateur avec une télécommande en

option pour opérer les boutons de navigation au cours d’une présenta-tion. La

télécommande incluse dans ce projecteur ne prend pas en charge cette fonction.

Raccordez le projecteur à l’ordinateur par le câble USB (non compris). La

fonctionnalité USB exige l’installation des pilotes adéquats. Pour de plus amples

informations, voir page 10. Visitez www.infocus.com/accessories pour voir

les télécommandes proposées en option.

raccordez le câble de l’ordinateur

branchez le câble d’alimentation

branchez le câble audio

raccordez le câble du moniteur

raccordez le câble USB

Affichage d’une image de source ordinateur

Retirez le capuchon de l’objectif.

Basculez l’interrupteur général alimentation sur le côté du projecteur en

position marche.

Le voyant lumineux se met à clignoter en vert et les ventilateurs commencent à

tourner. Quand la lampe s’éclaire, l’écran de démarrage s’affiche et le voyant

lumineux passe en vert continu. Il faut environ une minute pour que l’image

atteigne sa luminosité complète.

? Aucun écran de démarrage ? Reportez-vous à l’aide page 20.

Démarrez votre ordinateur.

L’image de l’ordinateur doit apparaître sur l’écran de projection. Dans le cas

contraire, appuyez sur le bouton Computer du clavier du projecteur.

Si l’ordinateur tourne sous Windows 98, reportez-vous à « Utilisation du

projecteur avec Windows 98 pour la première fois », page 9 au sujet de

l’installation des pilotes.

Vérifiez que le port vidéo externe de l’ordinateur portable est actif.

De nombreux ordinateurs portables n’activent pas automatiquement leur port

vidéo externe quand un projecteur est raccordé. En général, une combinaison de

touches (par exemple FN + F5) permet d’arrêter et de mettre en marche

l’affichage externe. Consultez la documentation de votre ordinateur portable

pour trouver cette combinaison de touches.

? Aucune image sur l’ordinateur ? Essayez d’appuyer sur la touche

Image Auto du clavier. Reportez-vous à l’aide page 21.

retirez le capuchon de l’objectif

basculez l’interrupteur général

démarrez votre ordinateur

activez le port externe de l’ordinateur portable

Réglage de l’image

Au besoin, réglez la hauteur du projecteur en appuyant sur le bouton de

déverrouillage pour prolonger le pied.

Faites pivoter le pied de mise à niveau du projecteur si nécessaire.

Évitez de placer les mains à proximité de l’évent d’éjection d’air chaud devant le

projecteur.

Placez le projecteur à la distance désirée de l’écran à un angle de 90-degrés par

rapport à l’écran.

Voir page 41 le tableau indiquant les tailles d’écrans et les distances.

Réglez le zoom ou la mise au point.

Si l’image n’est pas d’équerre, réglez la correction trapézoïdale en utilisant les

boutons du clavier.

Appuyez sur le bouton supérieur de Distorsion trapézoïdale pour réduire la

partie supérieure de l’image et appuyez sur le bouton inférieur de Distorsion

trapézoïdale pour réduire la partie inférieure.

Réglez le contraste ou la luminosité dans le menu Image.

Voir page 32 pour obtenir de l’aide sur les menus et ces réglages.

réglez la hauteur

pied

faites

bouton de déverrouillage

élévateur

pivoter

le pied

élévateur

réglez la distance

réglez le zoom ou la mise au point

mise au point

(anneau mince) zoom

(anneau épais)

réglez la distorsion trapézoïdale

réglez le menu Image

Utilisation du projecteur avec Windows 98 pour la

première fois

Quand vous branchez pour la première fois un ordinateur tournant sous

Windows 98 au projecteur, l’ordinateur considère le projecteur comme un

« nouveau matériel » et l’Assistant Ajout de nouveau matériel apparaît. Suivez

ces instructions pour utiliser l’assistant et charger le pilote correct (installé en

même temps que le système d’exploitation de Windows.)

Si vous utilisez Windows 2000 ou Windows ME, sautez ces étapes et allez

directement à la section « Réglage de l’image » page 8.

aCliquez sur Suivant pour rechercher le pilote.

bAssurez-vous que l’option « Rechercher le meilleur pilote pour votre

périphérique » est sélectionnée puis appuyez sur Suivant.

cDésactivez toutes les cases cochées éventuelles puis appuyez sur Suivant.

Windows repère automatiquement le pilote. Si le pilote a été supprimé,

rechargez-le en utilisant le CD-ROM du système d’exploitation

Windows.

dUne fois que Windows a repéré le pilote, vous êtes prêt à l’installer.

Appuyez sur Suivant.

Autres manuels pour ScreenPlay 4800

Table des matières

Autres manuels InFocus Projecteur

InFocus

InFocus IN5502 Manuel utilisateur

InFocus

InFocus LP 600 Mode d’emploi

InFocus

InFocus IN224 Manuel utilisateur

InFocus

InFocus in2100 Series Manuel utilisateur

InFocus

InFocus IN5132 Mode d’emploi

InFocus

InFocus LitePro 210 Manuel utilisateur

InFocus

InFocus LP720 Manuel utilisateur

InFocus

InFocus SP4800 Manuel

InFocus

InFocus LP 425 LiteMount Manuel utilisateur

InFocus

InFocus ScreenPlay 4800 Manuel utilisateur

InFocus

InFocus LP330 Manuel utilisateur

InFocus

InFocus LP 815 Manuel d'utilisation et d'entretien

InFocus

InFocus ScreenPlay 4805 Manuel utilisateur

InFocus

InFocus IN112 Manuel utilisateur

InFocus

InFocus LP70+ Manuel utilisateur

InFocus

InFocus LP800 Manuel utilisateur

InFocus

InFocus LightPro IN1142 Manuel utilisateur

InFocus

InFocus IN1500 Series Manuel utilisateur

InFocus

InFocus IN3128HD Manuel utilisateur

InFocus

InFocus Work Big IN12 Manuel utilisateur

InFocus

InFocus LP 425 LiteMount Manuel utilisateur

InFocus

InFocus LS700 Manuel utilisateur

InFocus

InFocus LP335 DRAGONFLY Manuel utilisateur

InFocus

InFocus in122 Manuel utilisateur

Manuels Projecteur populaires d'autres marques

iEmmet

iEmmet MP-312 Manuel utilisateur

Epson

Epson VS400 Manuel utilisateur

Sony

Sony VPL-HS10 Marketing Specifications & Features Manuel utilisateur

Sony

Sony VPL-HW65ES Manuel de service

Toshiba

Toshiba TLP-791U Manuel utilisateur

Philips

Philips LC1341 Guide de référence

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Manuel utilisateur

NEC

NEC NP600S EDU Manuel utilisateur

BenQ

BenQ SH753P Manuel utilisateur

Eiki

Eiki EK-623U series Manuel utilisateur

Epson

Epson PowerLite Pro Cinema 6020UB Manuel utilisateur

Epson

Epson PowerLite Home Cinema 705HD Manuel utilisateur

Christie

Christie LHD700 Manuel utilisateur

Navitar

Navitar FX Manuel utilisateur

Sony

Sony SRX-R815P Manuel utilisateur

Vivitar

Vivitar DP1500 X Manuel utilisateur

Acer

Acer C20 Series Manuel utilisateur

Asus

Asus ZenBeam Latte Manuel utilisateur
