Cod. 1.037234 - Rev. ST.000908/005

IL PRESENTE FOGLIO È DA LASCIARE ALL'UTENTE

ABBINATO AL LIBRETTO ISTRUZIONI DELLA CALDAIA

THIS SHEET MUST BE LEFT WITH THE USER ALONG WITH

THE BOILER INSTRUCTION BOOKLET

KIT ANODO ELETTRONICO PER INOXSTOR,

OMNISTOR, MAGIS HERCULES PRO E

MAGIS HERCULES PRO MINI  EH

COD. 3.025003

ELECTRONIC ANODE KIT FOR INOXSTOR,

OMNISTOR, MAGIS HERCULES PRO E

MAGIS HERCULES PRO MINI  EH

COD. 3.025003

Avvertenze generali.

Tutti i prodotti sono protetti con idoneo imballaggio da trasporto.

Il materiale deve essere immagazzinato in ambienti asciutti ed al

riparo dalle intemperie.

Il presente foglio istruzioni contiene informazioni tecniche relative

all’installazione del kit. Per quanto concerne le altre tematiche corre-

late all’installazione del kit stesso (a titolo esemplicativo: sicurezza

sui luoghi di lavoro, salvaguardia dell’ambiente, prevenzioni degli

infortuni), è necessario rispettare i dettami della normativa vigente

ed i principi della buona tecnica.

L’installazione o il montaggio improprio dell’apparecchio e/o dei

componenti, accessori, kit e dispositivi potrebbe dare luogo a proble-

matiche non prevedibili a priori nei confronti di persone, animali,

cose. Leggere attentamente le istruzioni a corredo del prodotto per

una corretta installazione dello stesso.

L’installazione e la manutenzione devono essere eettuate in ottem-

peranza alle normative vigenti, secondo le istruzioni del costruttore e

da parte di personale abilitato nonché professionalmente qualicato,

intendendo per tale quello avente specica competenza tecnica nel

settore degli impianti, come previsto dalla Legge.

Attenzione: Il presente kit è abbinabile unicamente ai bollitori

predisposti con le due sedi per anodo sacricale.

General warnings.

All products are protected with suitable transport packaging.

e material must be stored in dry environments and protected

against weathering.

is instruction manual provides technical information for installing

the kit. As for the other issues related to kit installation (e.g. safety

in the work site, environment protection, injury prevention), it is

necessary to comply with the provisions specied in the regulations

in force and principles of good practice.

Improper installation or assembly of the appliance and/or compo-

nents, accessories, kit and devices can cause unexpected problems

to people, animals and objects. Read the instructions provided with

the product carefully to ensure a proper installation.

Installation and maintenance must be performed in compliance with

the regulations in force, according to the manufacturer's instructions

and by authorised professionally qualied sta, intending sta with

specic technical skills in the plant sector, as envisioned by the Law.

Attention: is kit can only be coupled with storage tanks pro-

vided with the two sacricial anode seats.

STD.001479/005

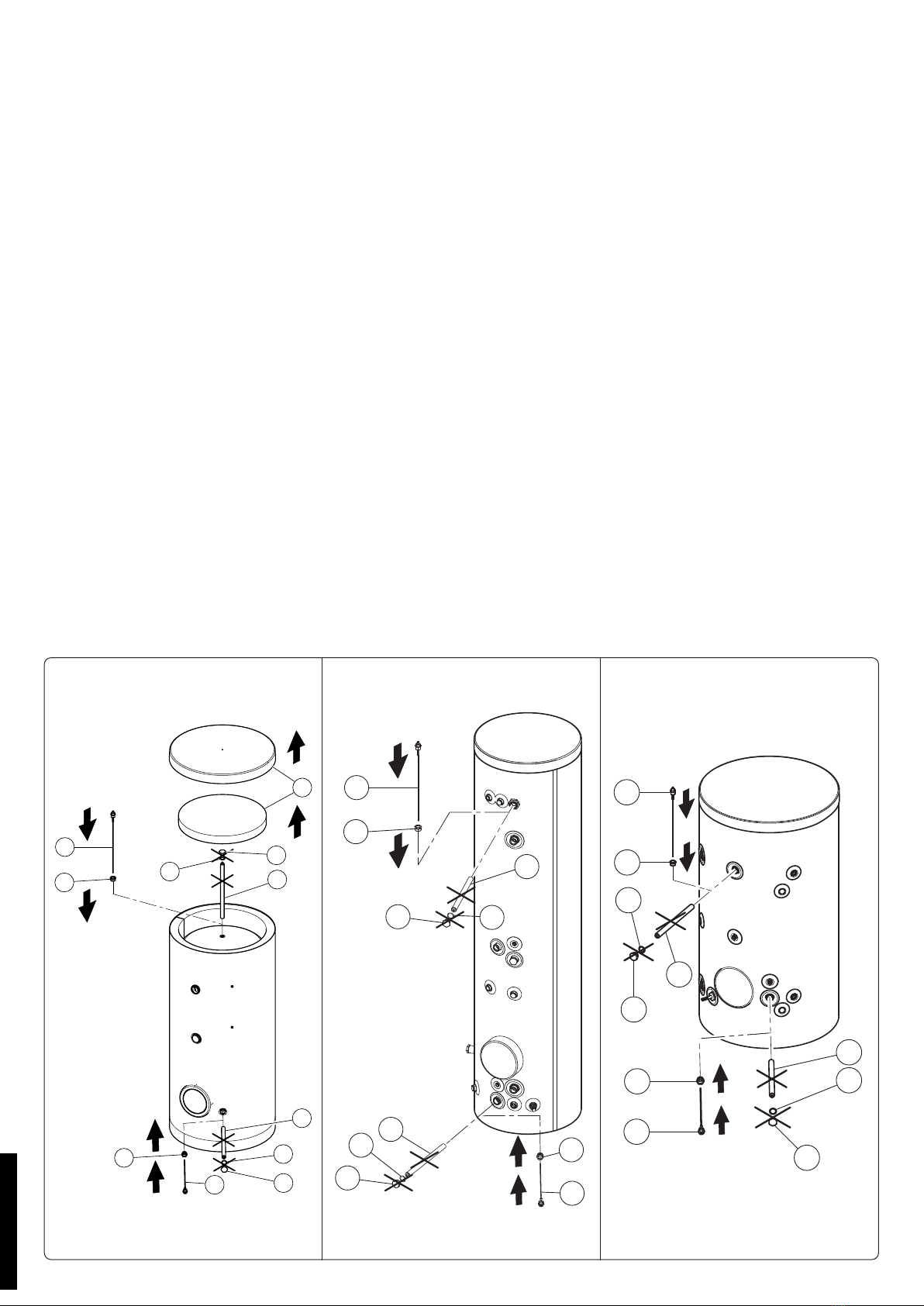

Installazione.

N.B.: per evitare di dover scaricare la pressione del bollitore pro-

cedere all'installazione di un anodo per volta in modo da evitare

la fuoriuscita di acqua dal raccordo inferiore.

- Premontare le riduzioni (5) sugli anodi elettronici (6) facendo

molta attenzione a non graare gli anodi e a non spostare le

protezioni in gomma presenti sugli steli (g. 1).

Eettuare la tenuta idraulica con apposito materiale di tenuta

quale teon o simili.

- Togliere la copertura isolante superiore (1) dell'unità bollitore

(g. 1).

- Eliminare il raccordo inferiore (2) provvisto di guarnizione (3),

il relativo anodo in magnesio (4) (se presente) già montato sul

bollitore (g. 1) e la relativa protezione forata in plastica nera.

- Appena prima di installare l'anodo togliere la protezione in

gomma presente sullo stelo.

- Montare l'anodo inferiore (6) sul bollitore nell'apposita sede

(g. 1) facendo tenuta idraulica con apposito materiale di tenuta

quale teon o simili.

Attenzione: serrare l'anodo posizionando la chiave inglese sul

raccordo (5).

- Eliminare il raccordo superiore (2) provvisto di guarnizione (3)

e il relativo anodo in magnesio (4) (se presente) già montato sul

bollitore (g. 1).

- Appena prima di installare l'anodo togliere la protezione in

gomma presente sullo stelo.

- Montare l'anodo superiore (6) sul bollitore nell'apposita sede

(g. 1) facendo tenuta idraulica con apposito materiale di tenuta

quale teon o simili.

Attenzione: serrare l'anodo posizionando la chiave inglese sul

raccordo (5).

Installation.

N.B.: to avoid relieving the pressure of the storage tank, proceed

with the installation of one anode at a time in order to prevent

water from leaking from the lower tting.

- Pre-assemble the reductions (5) on the electronic anodes (6)

taking care not to scratch the anodes and not to move the rub-

ber protections on the stems (g. 1).

Carry out the hydraulic seal with special sealing material such

as Teon or similar.

- Remove the upper insulation cover (1) of the storage tank unit

(g. 1).

- Remove the lower tting (2) with gasket (3), the relative mag-

nesium anode (4) (if any) already mounted on the storage tank

(g. 1) and the relative black plastic perforated protection.

- Just before installing the anode remove the rubber protection

on the stem.

- Mount the lower anode (6) on the storage tank in the appropri-

ate seat (g. 1) by means of a hydraulic seal with appropriate

sealing material such as Teon or similar.

Attention: lock the anode by placing the wrench on the tting

(5).

- Eliminate the upper tting (2) with gasket (3) and the relative

magnesium anode (4) (if any) already assembled on the storage

tank (g. 1).

- Just before installing the anode remove the rubber protection

on the stem.

- Mount the upper anode (6) on the storage tank in the appropri-

ate seat (g. 1) by means of a hydraulic seal with appropriate

sealing material such as Teon or similar.

Attention: lock the anode by placing the wrench on the tting

(5).

INOXSTOR / OMNISTOR MAGIS HERCULES PRO MAGIS HERCULES PRO MINI  EH

STD.001479/005

INOXSTOR / OMNISTOR MAGIS HERCULES PRO MAGIS HERCULES PRO MINI  EH

18 16

(-)

(+)

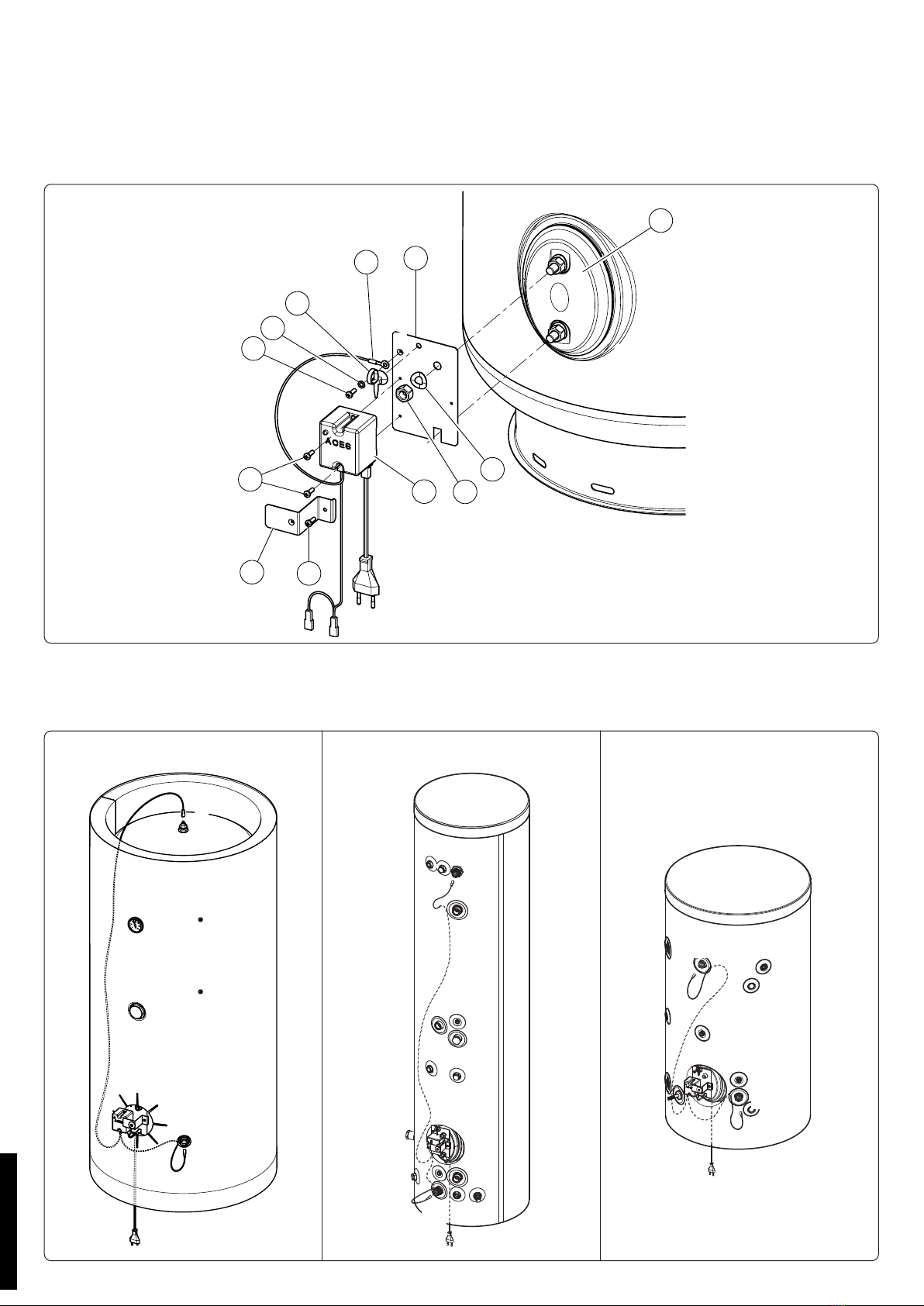

- Montare la piastrina (7) sulla angia di ispezione (14) utiliz-

zando il dado (15) e rondella (16) (g. 2).

- Montare la centralina (17) con le viti (18) sulla piastrina di

ssaggio (7). Fissare la squadretta (8) sulla piastrina (7) utiliz-

zando la vite con gambo lettato più corto (9). Fissare la fascetta

(10) e il cavo con terminale ad occhiello polo negativo (11) alla

piastrina (7) quest'ultimo con vite (12) e rondella (13) (g. 2).

- Mount the plate (7) on the inspection ange (14) using the nut

(15) and washer (16) (g. 2).

- Assemble the control unit (17) with the screws (18) on the

xing plate (7). Fix the bracket (8) on the plate (7) using the

screw with shorter threaded stem (9). Fasten the clip (10) and

the cable with negative pole eyelet terminal (11) to the plate (7)

the latter with screw (12) and washer (13) (g. 2).

- Eettuare i collegamenti elettrici come rappresentato in g. 3.

Assicurarsi di far passare i cavi di collegamento anodi elettronici

e il cavo di alimentazione centralina al di sotto della coibenta-

zione.

- Implement the electrical connections as described in g. 3.

Make sure to run the electronic anode connection cables and

the control unit power cable underneath the insulation.

STD.001479/005

20 19

526

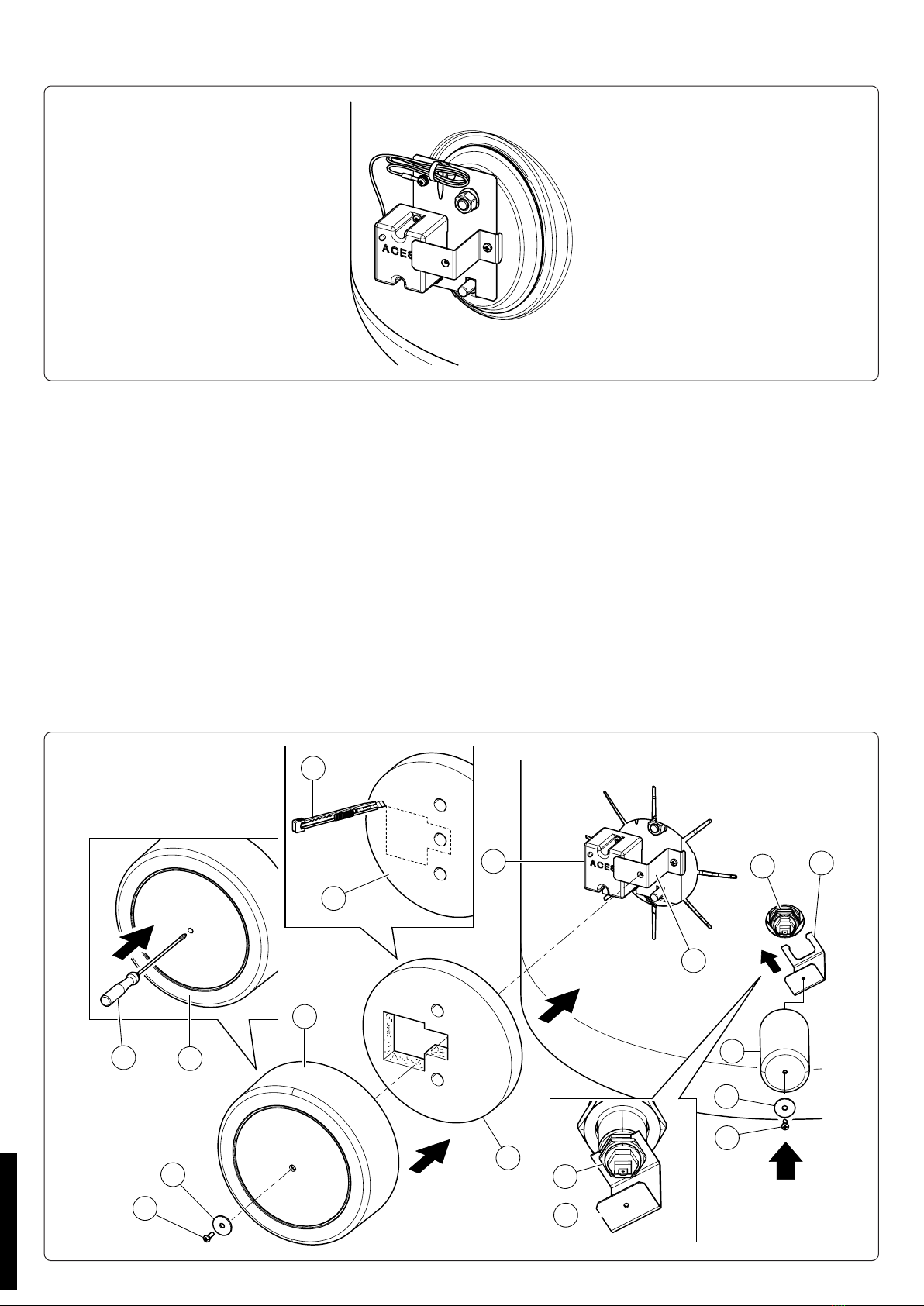

- Raccogliere e bloccare con apposita fascetta (g. 4) i cavi even-

tualmente rimasti liberi.

- Collect and secure any cables that may remain free with a clip

(g. 4).

- Sagomare con cutter o attrezzo adeguato (23) la coibentazione

interna angia di ispezione (24) in modo da poterla riposizio-

nare al proprio posto anche con centralina montata (17).

- Forare la copertura esterna angia di ispezione (19)con apposito

attrezzo (es. forbici, punteruolo, ecc..) (20). Fissare la copertura

esterna (19) alla squadretta (8) utilizzando vite (21) e rondella

(22).

- Inserire a pressione la squadretta (26) sul raccordo (5) apposi-

tamente sagomato.

- Forare il cappuccio (25) con apposito attrezzo (es. forbici, pun-

teruolo, ecc..) come eseguito per la copertura esterna (19).

- Fissare il cappuccio (25) alla squadretta (26) utilizzando vite

(21) e rondella (22).

- Riaprire il rubinetto ingresso acqua fredda.

N.B.: per le varie modalità di funzionamento, per la garanzia

e per i dati tecnici far riferimento al relativo libretto istruzioni

presente nel kit.

- Shape the internal insulation of the inspection ange (23) with

a cutter or suitable tool (24) in order to reposition it in its place,

even with the control unit assembled (17).

- Drill the inspection ange external cover (19) with the appropri-

ate tool (e.g. scissors, awl, etc.) (20). Fix the external cover (19)

to the bracket (8) using screw (21) and washer (22).

- Press the bracket (26) onto the specially shaped tting (5).

- Drill the hood (25) with the appropriate tool (e.g. scissors, awl,

etc.) as done for the external cover (19).

- Fix the hood (25) to the bracket (26) using screw (21) and washer

(22).

- Re-open the cold water inlet tap.

N.B.: regarding the various operating modes, warranty and

technical data refer to the relevant instruction booklet in the kit.

STD.001479/005

Anodo elettronico.

Collegare la spina dell'anodo alla rete elettrica accertandosi che

l'alimentazione corrisponda a 230V ±10% - 50 / 60 Hz.

Una volta collegata la spina l'anodo si attiva e in assenza di ano-

malie si accede il led con luce verde.

In caso di anomalia il led si accende con luce rossa, in tal caso

procedere come descritto di seguito:

- Controllare che il bollitore sia pieno d'acqua.

- Controllare che la spina sia inlata correttamente nella presa

elettrica e che l'alimentazione corrisponda a quanto indicato.

- Controllare che la messa a terra del circuito sia stata collegata

correttamente, in caso contrario il dispositivo non può funzio-

nare.

Nel caso in cui tutte le veriche abbiano dato esito negativo e

l’anomalia persiste è necessario chiamare una impresa abilitata

(ad esempio il Servizio Assistenza Tecnica Immergas).

Manutenzione.

Il presente dispositivo non necessita di alcuna attività di manu-

tenzione. La sua vita utile, in condizioni di normale e corretto

utilizzo si prolunga per decenni.

Electronic anode.

Connect the anode plug to the electric network, making sure that

the power supply corresponds to 230V ±10% - 50 / 60 Hz.

Once plugged in the anode activates and, in the absence of anoma-

lies, the LED lights up green.

In case of anomalies the LED lights up red, in this case proceed

as follows:

- Check that the storage tank / cylinder is full of water.

- Check that the plug is correctly plugged in and that the power

supply corresponds to what is indicated.

- Check that the circuit earthing has been connected correctly,

otherwise the device cannot work.

If all the checks have given a negative result and the anomaly

persists, contact an authorised company (e.g. Immergas Aer-

Sales Service).

Maintenance.

is device does not require any maintenance. Its useful life, under

normal and correct conditions of use, is decades long.

STD.001479/005

Autres manuels pour INOXSTOR 200 V2

Ce manuel convient aux modèles suivants

Autres manuels Immergas Chaudière

Immergas

Immergas VICTRIX ZEUS 26 2 ERP Mode d'emploi

Immergas

Immergas CAESAR 14 4 ERP Manuel d'installation et d'exploitation

Immergas

Immergas Hercules Condensing ABT 32 3 ErP Mode d'emploi

Immergas

Immergas AVIO 24 2 ERP Manuel utilisateur

Immergas

Immergas VICTRIX MAIOR 35 X TT 1 ERP Mode d'emploi

Immergas

Immergas VICTRIX ZEUS SUPERIOR 26 2 ERP Mode d'emploi

Immergas

Immergas LUXOR 16 Mode d'emploi

Immergas

Immergas MAIOR EOLO X 28 Manuel d'installation et d'exploitation

Immergas

Immergas MAIOR EOLO 24 Mode d'emploi

Immergas

Immergas VICTRIX PRO 35 2ErP Manuel utilisateur

Immergas

Immergas HERCULES SOLAR 26 2 ErP Mode d'emploi

Immergas

Immergas Victrix Pro 80 1 I Manuel du produit

Immergas

Immergas ARES 440 TEC ERP Manuel du produit

Immergas

Immergas ARES 440 TEC ERP Manuel utilisateur

Immergas

Immergas VICTRIX 24 TT 2 ERP Manuel du produit

Immergas

Immergas Hercules Condensing 26 3 ErP Mode d'emploi

Immergas

Immergas HERCULES SOLAR 26 1A Manuel utilisateur

Immergas

Immergas ZEUS SUPERIOR 24 Mode d'emploi

Immergas

Immergas VICTRIX 50 Manuel utilisateur

Immergas

Immergas VICTRIX PRO 68 2 ErP Manuel du produit

Immergas

Immergas VICTRIX TERA 24 PLUS Manuel utilisateur

Immergas

Immergas VICTRIX TERA V2 24 PLUS EU Mode d'emploi

Immergas

Immergas HERCULES SOLAR 26 2 ErP Mode d'emploi

Immergas

Immergas Victrix Tera V228 EU Manuel utilisateur

Manuels Chaudière populaires d'autres marques

Vaillant

Vaillant uniSTOR VIH SW GB 500 BES Manuel utilisateur

Radijator

Radijator BIO max 23.1 Manuel utilisateur

Brunner

Brunner BSV 20 Manuel utilisateur

Buderus

Buderus Logamax GB062-24 KDE H V2 Manuel utilisateur

Potterton

Potterton 50e Fiche technique

UTICA BOILERS

UTICA BOILERS TriFire Manuel utilisateur

Joannes

Joannes LADY Series Manuel

ECR International

ECR International UB90-125 Manuel d'instructions

Froling

Froling FHG Turbo 3000 Manuel utilisateur

Froling

Froling P4 Pellet 8 - 105 Manuel utilisateur

U.S. Boiler Company

U.S. Boiler Company K2 Manuel utilisateur

Henrad

Henrad C95 FF Manuel utilisateur

NeOvo

NeOvo EcoNox EF 36 Manuel utilisateur

Potterton

Potterton PROMAX SL 12 Manuel utilisateur

Eco Hometec

Eco Hometec EC 25 COMPACT Manuel utilisateur

Viessmann

Viessmann VITODENS 200 Mode d’emploi

Baxi

Baxi Prime 1.24 Manuel utilisateur

REXNOVA

REXNOVA ISA 20 BITHERMAL Manuel utilisateur
