IFM Electronic AC1019 Manuel utilisateur
Bedienungsanleitung
User instructions
Notice pour utilisateurs
AS-i InterBus-S-
CONTROLLER
CONTRÔLEUR
AS-i InterBus-S
AC1019/AC1020
ALARM
CONFIG
NOT AUTO
ADDR
ASI
PWR
COM
MODE
PROJ
MODE
CTRL
MODE SET
ASI 2+
ASI 2–
+24 V
0 V
ASI 1+
ASI 1–
PE
UL RC
BA RD
R
E
M
O
T
E
O
U
T
AS-i
InterBus-S - Controller
R
E
M
O
T
E
I
N
R
S
2
3
2
C
Sachnr. 701357/02 09/2003
IND.CONT.EQ.
92CA
Bestimmungsgemäße Verwendung
•Der AS-i InterBus-S-Controller integriert 1 oder 2 AS-i Master, eine
Kleinsteuerung und eine InterBus-S Fernbus-Slave Schnittstelle
•er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene
•verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor-
verarbeitung) und / oder kommuniziert mit der übergeordneten
Steuerungsebene (Verwendung als Gateway)
•arbeitet als Stand-alone-Steuerung mit Datenaustausch zum PC
(Visualisierung)
•wird vom InterBus-S Watchdog überwacht
•ID-Code 3 (kombiniertes Ein-/Ausgabemodul ohne PCP-Kanal)
•max. Entfernung zwischen Controller und InterBus-S Master:
gemäß InterBus-S Spezifikation für Fernbusteilnehmer
•Länge des Prozeßdatenkanals: abhängig von den Einstellungen des
Controllers, max. 256 Bit
Montage
Befestigen Sie den Controller auf einer 35mm-Profilschiene. Die
Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschütz-
ten Ort montiert werden (z. B. Schaltschrank).
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
entsprechend der Klemmenbeschriftung an. Verbinden Sie nie-
mals die Minuspotentiale untereinander oder Minuspotentiale
und PE-Anschluß.
Stellen Sie eine elektrisch sichere Erdverbindung zwischen dem
AS-i Controller (Klemme PE) und Gerät-Erdanschlußher.
Nach Anlegen der Versorgungsspannung leuchten die LEDs und die
LED-Anzeige (LED-Test); danach werden für je 1s die Versionsnummern
für Hardware und Software angezeigt.
Bedien- und Anzeigeelemente
ALARM
CONFIG
NOT AUTO
ADDR
ASI
PWR
COM
MODE
PROJ
MODE
CTRL
MODE SET
ASI 2+
ASI 2–
+24 V
0 V
ASI 1+
ASI 1–
PE
ULRCBA RD
R
E
M
O
T
E
O
U
T
AS
-i
InterBus-S - Controller
R
E
M
O
T
E
I
N
R
S
2
3
2
C
Istkonfiguration ungleich
Sollkonfiguration
Automatisch Adressieren
nicht freigegeben
AS-i Spannung ok
Normalbetrieb
LED leuchtet: Projektierungs-
modus,alle Slaves aktiviert
LED blinkt: Slave 0 erkannt,
umschalten in geschützten
Modus nicht möglich
Controller (Steuerung)
im Run-Modus
PC ankommende
InterBus-S-
Schnittstelle
weiterführende
InterBus-S-
Schnittstelle
Nur bei AC 1020
Modus / Parameter
bestätigen
Modus / Parameter
einstellen
1)
1)
Slave-Nr.
Master 1 oder 2
Modi 1 bis C
Fehlermeldungen
Status-LED Farbe Bedeutung
UL grünVersorgungsspannung vorhanden
RC grünankommende Fernbusverbindung aufgebaut
BA grünDatenübertragung auf dem InterBus aktiv
RD rot weiterführender Fernbus abgeschaltet
Diagnose/Einstellen
Der AS-i-Controller wird durch den übergeordneten Host (PC) bedient.
Einige Funktionen sind auch vor Ort zugänglich:
Die Belegung der Statusnibbles lautet:
Modus Aktion Bedienschritte
1 Liste der ausgefallenen Slaves speichern siehe Fehlermeldungen
2 Erkannte Slaves anzeigen 0/1, 0/2, 2 - 4
3 Projektierte Slaves anzeigen 0/1, 0/2, 2 - 4
4 Aktivierte Slaves anzeigen 0/1, 0/2, 2 - 4
5 Einem Slave die Adresse 0 zuweisen 0/1, 0/2, 5
6 Slave 0 eine Adresse zuweisen 0/1, 0/2, 6
7 Adressierfreigabe einstellen 0/1, 7
8 Slaves projektieren 0/1, 0/2, 8
9 Programmbearbeitung anhalten / aktivieren 0/1, 9
A Controller adressieren 0/1, A
b Einstellung Übertragungsrate ser. Schnittstelle 0/1, B
C Datenlängen einstellen 0/1, C
Verriegeln / entriegeln der Modi >4 verriegeln / entriegeln
Bit-Nr. = 1
Bedeutung
7 läuft
Signalvorverarbeitung
6nicht o.k.
AS-i Power / Konfiguration
5ja
Hochlauf abgeschlossen
4
= 0
steht
o.k.
nein
reserviert
0/1 Modus wählen
0/2 Master wählen
oder:
2/4 Anzeige erkannter, projektierter, aktivierter Slaves
Mode Set
Mode Set
Mode Set
Mode Set
Mode Set
Mode Set
1Drücken Sie, bis gewünschter
Modus angezeigt wird
2
1
1
2
1
2
Modus-Anzeige blinkt
Bestätigung des
gewünschten Modus
Bestätigung für Master 1 Anzeige Master 1,
Anzeige für 1. Slave blinkt
Anzeige des gewählten Modus,
Anzeige Master 1 blinkt
Drücken Sie 1 mal Anzeige für Master 2 blinkt
Bestätigung für Master 2 Anzeige Master 2,
Anzeige für 1. Slave blinkt
Wählen Sie
Funktion und Master
(Bedienschritte 0/1 und 0/2) Anzeige Master 1,
Anzeige 1. Slave
Drücken Sie mehrmals Anzeige von weiteren Slaves
5 Einem Slave die Adresse 0 zuweisen
Automatisches Adressieren mußausgeschaltet sein (Modus 7).
6 Slave 0 eine Adresse zuweisen
Mode Set
Mode Set
Mode Set
1Wählen Sie Modus und Master
(Bedienschritte 0/1 und 0/2)
2
3
1
2
Drücken Sie, bis gewünschter
Slave angezeigt wird
Drücken Sie 1 mal
(= bestätigen) Adresse 0 für ausgewählten
Slave ist gespeichert
Anzeige für Slave blinkt,
(hier Slave 7)
Wählen Sie Modus und Master
(Bedienschritte 0/1 und 0/2)
Drücken Sie, bis gewünschte
Adresse angezeigt wird Anzeige für ausgewählte
Adresse blinkt (hier Adresse 24)
Mode Set
3Neue Adresse für Slave 0
ist gespeichert
Anzeige Master,
Anzeige für 1. Slave blinkt
Anzeige Master,
erste freie Slaveadresse blinkt
Drücken Sie 1 mal
(= bestätigen)
7 Adressierfreigabe einstellen
8 Slaves projektieren
= automatische Adressierung AUS
= einfache automatische Adressierung EIN
(1 Slave kann automatisch adressiert werden)
= mehrfache automatische Adressierung EIN
(mehrere Slaves können automatisch adressiert werden)
Mode Set
1
2
Wählen Sie den Modus
(Bedienschritt 0/1)
Drücken Sie, bis gewünschte
Einstellung angezeigt wird Anzeige für neu gewählte
Einstellung blinkt (hier 1)
Mode Set
3Neue Einstellung ist gespeichert
Anzeige für vorgegebene
Einstellung blinkt
Drücken Sie 1 mal
(= bestätigen)
Mode Set
1
2
Anzeige Master ,
Anzeige Projektiermodus blinkt
Neue Konfiguration ist
gespeichert.
Drücken Sie 1 mal
(= bestätigen)
Wählen Sie Modus und Master
(Bedienschritte 0/1 und 0/2)
9 Programmbearbeitung anhalten/aktivieren
A Controller adressieren (Defaultadresse = 001)
Adresse nur für RS232-Schnittstelle gültig.
= Programmbearbeitung läuft (RUN-Modus)
LED „CTRL“leuchtet
= Programmbearbeitung angehalten (STOP-Modus)
LED „CTRL“leuchtet nicht
Mode Set
1
2
Wählen Sie den Modus
(Bedienschritt 0/1)
Drücken Sie zum Umschalten
zwischen RUN und STOP Anzeige für neu gewählte
Einstellung (hier STOP)
Mode Set
3Neue Einstellung ist gespeichert
Anzeige des Modus und der
vorgegebenen Einstellung
Drücken Sie 1 mal
(= bestätigen)
Mode Set
1
2
Wählen Sie den Modus
(Bedienschritt 0/1)
Drücken Sie, bis gewünschte
Adresse angezeigt wird Anzeige für neue Adresse blinkt
(hier 004)
Mode Set
3Neue Adresse ist gespeichert
Anzeige für vorgegebene
Adresse blinkt
Drücken Sie 1 mal
(= bestätigen)

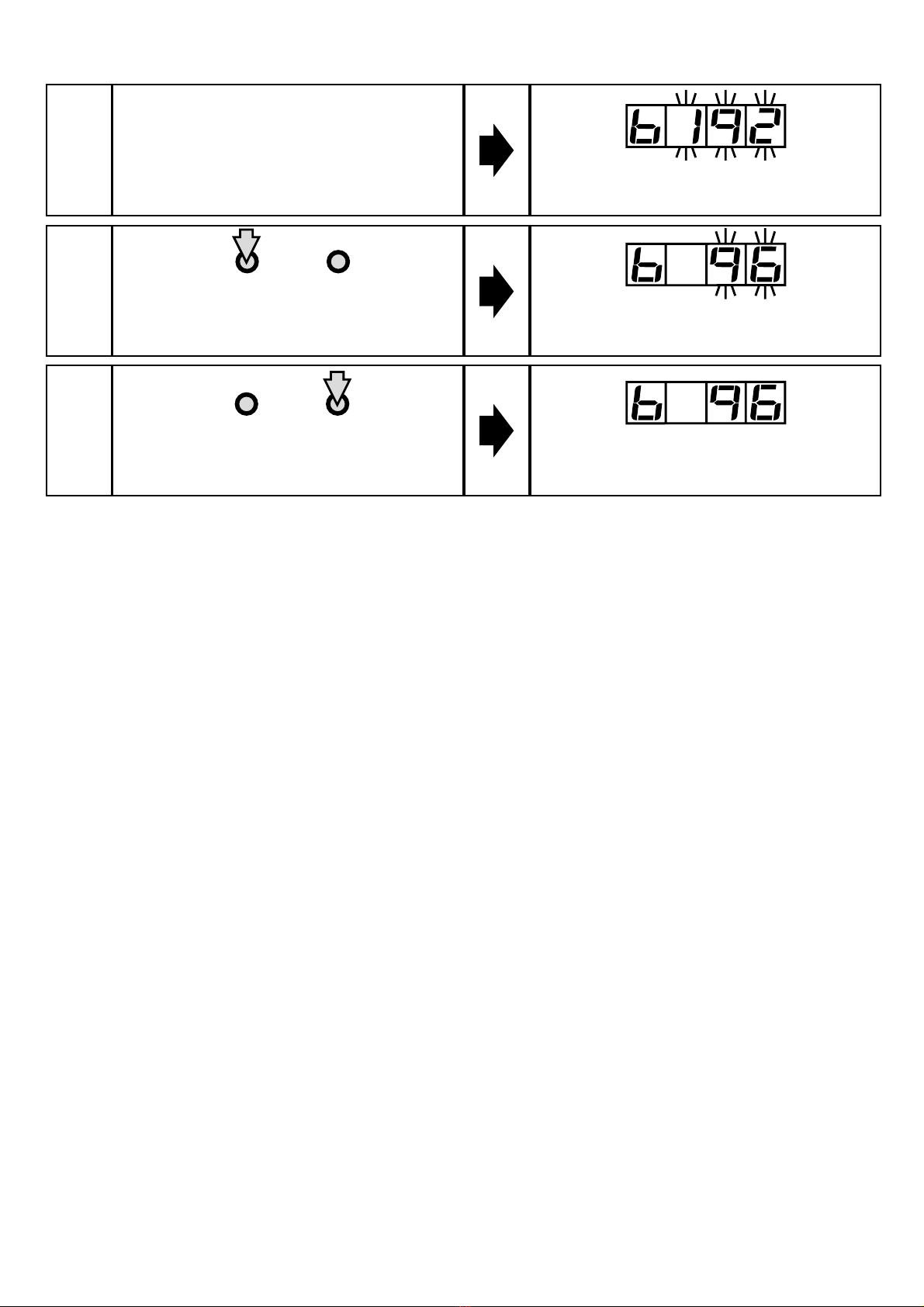

b Einstellen der Übertragungsrate der seriellen Schnittstelle
Mögliche Einstellungen: b_48 (= 4800 Baud), b_96 (= 9600 Baud),
b192 (= 19200 Baud =Voreinstellung), b384 (=38400 Baud),
b576 (= 57600 Baud), b624 (= 62400 Baud).
Mode Set
1
2
Wählen Sie den Modus
(Bedienschritt 0/1)
Drücken Sie, bis gewünschte
Einstellung angezeigt wird Anzeige für neu gewählte
Einstellung blinkt (hier 96)
Mode Set
3Neue Einstellung ist gespeichert
Anzeige für vorgegebene
Einstellung blinkt
Drücken Sie 1 mal
(= bestätigen)
C Einstellung der Datenlängen für die InterBus Kopplung
Mögliche Einstellungen:
C1 = AS-i 1: 0,4,8,12, oder 16 Byte Datenlänge
C2 = AS-i 2: 0,4,8,12, oder 16 Byte Datenlänge
CC = Signalvorverarbeitung: 0,4,8,12,16,24,28 od. 32 Byte Datenlänge
Auslieferungszustand (dieser entspricht dem Gateway-Betrieb).
C1 = 16
C2 = 16
CC = 00
C1 + C2 +CC darf in der Summe nicht größer als 32Byte sein.
Zur Aktivierung der geänderten Daten ist der Controller einmal
spannungsfrei zu schalten.
Mode Set
1
2
Wählen Sie den Modus
(Bedienschritt 0/1)
Drücken Sie, bis gewünschte
Einstellung angezeigt wird Anzeige für neu gewählte
Einstellung blinkt
Mode Set
3Anzeige der eingestellten
Datenlänge
Anzeige für vorgegebene
Einstellung blinkt
Drücken Sie 1 mal
Mode Set
Mode Set
4
5
Anzeige für neu gewählte
Einstellung blinkt
Drücken Sie 1 mal
(= bestätigen)
Drücken Sie, bis gewünschte
Einstellung angezeigt wird
Neue Einstellung ist gespeichert
