IFM Electronic efector 250 Manuel utilisateur
Montageanleitung
Installation instructions
Notice de montage
Kontursensor
Contour sensor
Détecteur de contour
DEUTSCH
ENGLISH
FRANÇAIS
Sachnr. 701984/00 07/05
Bestimmungsgemäße Verwendung
Der Kontursensor erfasst im Durchlichtverfahren das Konturbild eines
Prüfteils und vergleicht dieses mit den Konturen eines Referenzbildes.
In Abhängigkeit vom Grad der Übereinstimmung wird das Prüfteil als
Gut- oder Schlechtteil klassifiziert.
Arbeitsabstand L
Bei der Auswahl des Arbeitsabstandes ist zu berücksichtigen, daß die
relevante Kontur bzw. die relevanten Konturbereiche ca. 50 ... 70 %
des Lesefeldes ausfüllen sollten (s. Abb. rechts). Den Arbeitsabstand L
entnehmen Sie bitte je nach Applikation der nachfolgenden Tabelle.
Die Größe sowie die Montageposition des Beleuchtungselementes
sollte so gewählt werden, daß das Objekt bzw. die relevanten Objekt-
bereiche umfassend beleuchtet werden.
2
Typ O2D212, O2D213
Arbeitsabstand L [mm] 30 40 75
Bildfeldgröße [mm] 13 x 17 16 x 21 26,5 x 35
Arbeitsabstand L [mm] 100 200 400
Bildfeldgröße [mm] 34 x 44,5 63 x 84 123 x 163
Typ O2D210, O2D211
Arbeitsabstand L [mm] 30 40 75
Bildfeldgröße [mm] -- 9 x 12 16 x 21
Arbeitsabstand L [mm] 100 200 400
Bildfeldgröße [mm] 21 x 27 41 x 53 80 x 104
Typ O2D214, O2D215
Arbeitsabstand L [mm] 30 40 75
Bildfeldgröße [mm] 20 x 27 24 x 32 38 x 50
Arbeitsabstand L [mm] 100 200 400
Bildfeldgröße [mm] 48 x 62 88 x 114 165 x 214
Montage
Die in der Abbildung gezeigte Montage können Sie mit dem Monta-
gezubehör E2D101 und dem Beleuchtungselement (z. B. O2D900)
erstellen.
Hinweis
Eine ausführliche Bedienungsanleitung finden Sie auf der CD-ROM für
die Bediensoftware E2D102 oder im Internet.
3
DEUTSCH
Arbeitsabstand L
Beleuchtungselement
Meßobjekt
Fokuseinsteller
Bildfeld

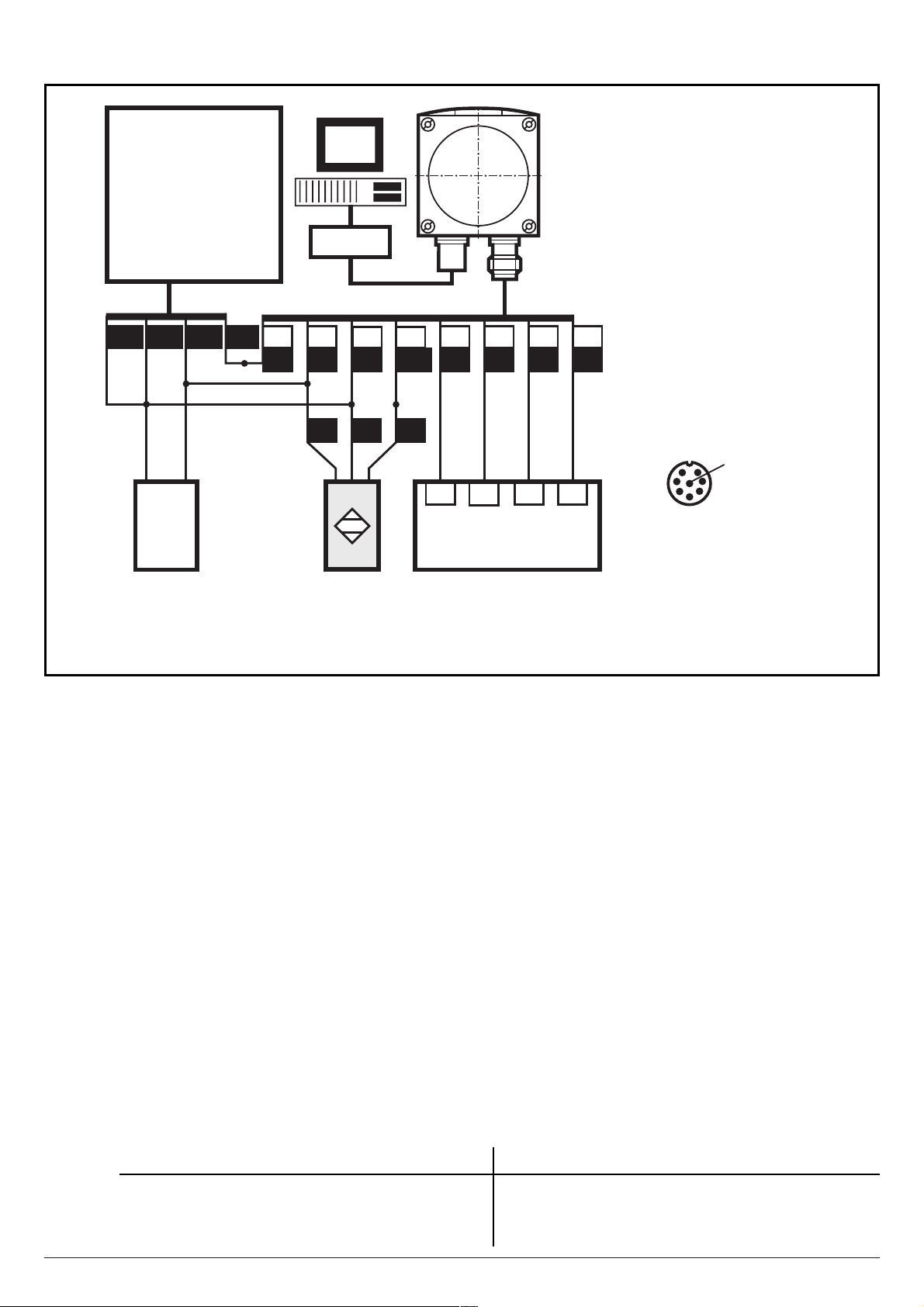

Elektrischer Anschluß
Prozeßanschluss M12, 8-pol.
Pin Verwendung
5 Ausgangssignal ”READY“ liefert den Status des Sensors:
”1“ nach erfolgter Auswertung.
”0“ solange Auswertung läuft, Parameter umgeschaltet wurde
oder interner Fehler aufgetreten ist (Triggersignale werden
ignoriert).
6 Ausgangssignal ”OUT“ liefert Ergebnis der Auswertung:
”0“ keine Konturübereinstimmung
”1“ Konturübereinstimmung
7,8 Eingänge: Externe Auswahl der ersten vier
Konfigurationsdateien (binär codiert)
Pin 8 Pin 7 Pin 8 Pin 7
0 0 Konfigurationsdatei 1 1 0 Konfigurationsdatei 3
0 1 Konfigurationsdatei 2 1 1 Konfigurationsdatei 4
4
125678
43
6
21
45
73
8
DC L+
24V L
WH BN BU BK
GYWHBNBUBK OGVTPK
BKBN
BU
IIOO
E2D100
Steuerung z.B. SPS
Hinweis: Adernfarben am Prozessanschluss entsprechen der Kabeldose E11231.
Wird der Sensor intern getriggert, so ist der weiße Anschluß der externen
Beleuchtung auf Masse zu legen.
Externer
Trigger
Externe
Beleuchtung
Prozeßanschluß
M12, 8-pol.
1 - U+
2 - Triggereingang
3 - 0V
4 - Triggerausgang
für externe
Beleuchtung
5 - Ready
6 - OUT
7 - IN 0
8 - IN 1

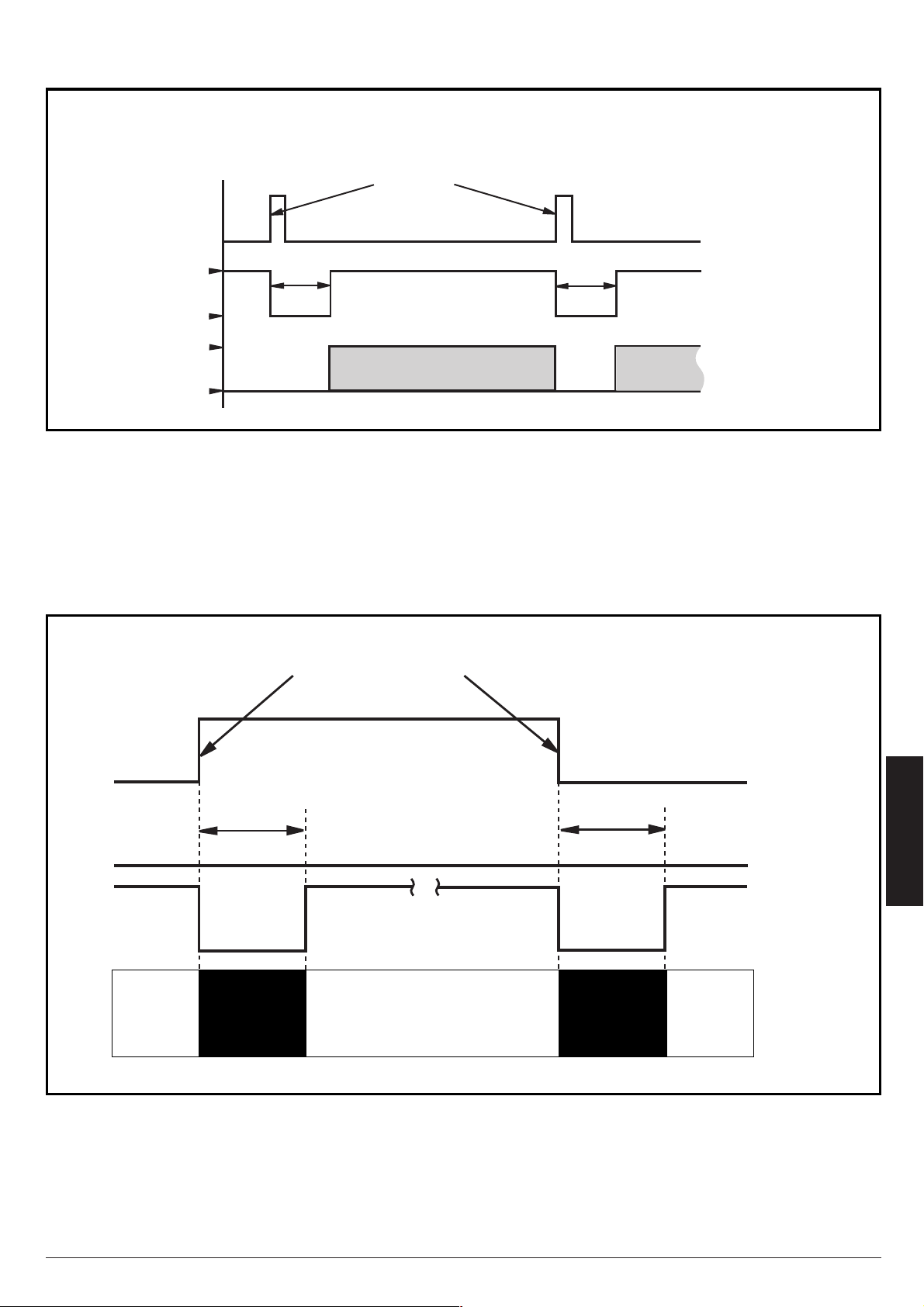

Timingdiagramm Ein-Ausgänge
Die Auswertezeit tA ist je nach gewähltem Bildausschnitt und der
Anzahl der Konturen unterschiedlich.
Typische Auswertezeiten:
80...150 ms (ohne Verbindung zum Bedienprogramm)
1...2 s (mit Verbindung zum Bedienprogramm)
Die Trigger-Sperrzeit tPbeträgt max. 1s, wenn keine Verbindung
zwischen Bedienprogramm und Sensor aufgebaut ist. Sie beträgt
max. 3 s, wenn das Bedienprogramm mit dem Sensor verbunden ist.
5
DEUTSCH
IO
NIO
tA
tA
Triggerung auf
positiver Flanke
OUT gültig
OUT ungültig
Trigger-
eingang
Ausgang
READY
Ausgang
OUT
tPtP
Trigger
erlaubt
Trigger
gesperrt
Trigger
erlaubt
Trigger
gesperrt
Trigger
erlaubt
Schalt
eingang IN0
Schalt
eingang IN1
Ausgang
READY
Trigger-
eingang
Wechsel der
Konfigurationsdatei
Verfügbare Beleuchtungselemente
6
Beleuchtung Infrarot Rotlicht Infrarot Rotlicht Infrarot Rotlicht
[nm] 880 660 880 660 880 660
Bestell-Nr. O2D901 O2D900 O2D903 O2D902 O2D905 O2D904
Leuchtbereich [mm] 25 x 25 50 x 50 100 x 100
Maße [mm] 33,4 x 66,5 x 9,2 81 x 102 x 9,2 133 x 156 x 9,2
Anschlußschema
BK = Trigger
WH = Betriebsart
„Hohe Licht-
leistung“
BU L
L+
BK
WH
BN
Function and features
The contour sensor uses backlight to compare the contours on an
object with reference contours. Depending on the degree of mat-
ching the test object is classified as being a good object or a bad
object.
Operating distance L
When selecting the operating distance it has to be taken into account
that the relevant contour or the relevant contour areas should cover
approx. 50 ... 70 % of the field of view (see illustration on the next
page). For the operating distance L depending on the application plea-
se see the following table.
The size and the mounting position of the backlight should be selec-
ted so that the object or the relevant object areas are sufficiently illu-
minated.
7
ENGLISH
Typ O2D212, O2D213
Operating distance L [mm] 30 40 75
Field of view [mm] 13 x 17 16 x 21 26.5 x 35
Operating distance L [mm] 100 200 400
Field of view [mm] 34 x 44.5 63 x 84 123 x 163
Typ O2D210, O2D211
Operating distance L [mm] 30 40 75
Field of view [mm] -- 9 x 12 16 x 21
Operating distance L [mm] 100 200 400
Field of view [mm] 21 x 27 41 x 53 80 x 104
Typ O2D214, O2D215
Operating distance L [mm] 30 40 75
Field of view [mm] 20 x 27 24 x 32 38 x 50
Operating distance L [mm] 100 200 400
Field of view [mm] 48 x 62 88 x 114 165 x 214
Installation
The illustration shows mounting by means of the mounting accessory
E2D101 and the backlight (e.g. O2D900).
Note
You will find detailed operating instructions on the CD ROM for the
operating software E2D102 or on the ifm website.
8
operating distance L
backlight
object to be
measured
focus setting
field of view
Electrical connection
Process connection M12, 8-pole
Pin Use
5 Output signal "READY" provides the status of the sensor:
”1“ after the evaluation has been carried out.
”0“ as long as the evaluation is being carried out, a different
parameter has been selected or in case of an internal error
(trigger signals are ignored).
6 Output signal "OUT" provides the result of the evaluation:
”0“ contours do not match
”1“ contours match
7,8 Inputs: External selection of the first four configuration files
(binary coded)
Pin 8 Pin 7 Pin 8 Pin 7
0 0 configuration file 1 1 0 configuration file 3
0 1 configuration file 2 1 1 configuration file 4
9
ENGLISH
125678
43
6
21
45
73
8
DC L+
24V L
WH BN BU BK
GYWHBNBUBK OGVTPK
BKBN
BU
IIOO
E2D100
controller, e.g. plc
Note: Core colours of the process connection correspond to the socket E11231.
If the sensor is triggered internally the white wire of the external lighting must
be connected to minus.
external
trigger
external
lighting
process connection
M12, 8-pole
1 - U+
2 - trigger input
3 - 0V
4 - trigger output
for external
lighting
5 - Ready
6 - OUT
7 - IN 0
8 - IN 1
Timing diagram inputs/outputs
The evaluation time tEdiffers depending on the selected image section
and the number of contours.
Typical evaluation times:
80...150 ms (without connection to the operating program)
1...2 s (with connection to the operating program)
The trigger disable time tpis max. 1 s if no connection between ope-
rating program and sensor has been established. It is max. 3 s if the
operating program is connected with the sensor.
10
IO
NIO
tA
tA
triggering on
positive edge
OUT ready
OUT not ready
trigger
input
output
READY
output
OUT
tPtP
trigger
enabled
trigger
disabled
trigger
enabled
trigger
disabled
trigger
enabled
switching
input IN0
switching
input IN1
output
READY
trigger
input
change of the
configuration file
tEtE
OK
not OK
