Huananzhi A78 Manuel utilisateur

安全信息

包装说明

简介

主板图解

安装与设置

驱动程序的安装

BIOS设置

安全信息

此包装中包含的组件有可能静电放电（ESD）损坏。请

遵守以下注意事项，以确保成功组装计算机

确保所有组件连接牢固。若连接不紧可能会导致计算机

无法识别组件或无法开启

拿取主板时为防止静电损坏其配置，请在拿取主板前通

过接触其它金属物体释放自身的静电

拿起主板时请手持主板边缘，避免触及主板的敏感组

在不安装主板时,请将主板放在静电屏蔽容器或防静电垫上

在打开计算机前,确保计算机机箱内的主板或任何位置上

没有松动的螺丝或金属组件

在安装完成之前不要启动计算机。否则可能会导致组件

永久性损坏以及伤害使用者

在任何安装步骤中,如果您需要帮助,请咨询专业的售后客

服人员

安装或拆卸计算机任何组件之前,请先关闭电源,并将电源

线由插座上拔除

本主板须远离潮湿的环境

保留本用户指南以供将来参考

后置I/O面板

................................................................

..........................................................

..................................................

............................................................

........................................................................

01 目录安全信息 02

包装说明

请确认您所购买的主板包装是否完整，如果有包装损坏或是

任何配件损坏、短缺的情况，请尽快联系我们

2.SATA数据线1根

3.I/O后挡板一块

4.用户手册一本

简介

特点介绍

CPU支持：采用AM3插槽

内存支持：

支持DDR3 1066/1333/1600MHZ 双通道，普通台

式机内存

I/O特性：4 x SATA2.0(最大传输速度6GB/s)

4 x USB2.0(可外接2x 前置USB2.0)

1 x PS/2 键鼠

1*RTL8105百兆网卡接口

板载HD AUDIO 音效：

支持5.1声道高保真音频输入输出（ALC662）

音源输出：此为前喇叭输出孔，立体声喇叭或耳机音源插头

可以接至音源输出孔来输出声音

板载网卡：百兆网卡

扩展槽：1 x PCI Express x 16 3.0 图形加速插槽

提供音源输入/麦克风/前喇叭/后喇叭、侧喇叭输出插孔

1 x PCI 图形加速插槽

03 包装说明简介 04

1.华南金牌A78主板一片

5.保修卡一张

3 *3.5MM音频接口

在电源供应器连接到电源插座之前,请确保您的插座提供

将主机置于环境干燥处

了电源供应器上额定相同的指示电压

有液体渗透至计算机内

主板暴露于水气当中

主板不工作,或您依照使用指南后仍无法让本主板工作

主板曾掉落且损坏

主板有明显的破损痕迹

发生下列任一状况时,请将本主板交由专业人员检查：

将电源线摆放在不会被人踩到的地方，不要在电源线上放

置任何物品

DDR3*2插槽

IDE接口

4Pin CPU供电

VGA接口

主板图解

状态描述

关网络未连接

黄色网络已连接

闪烁网络数据在使用中

速度灯号

状态描述

关传输速率 10 Mbps

绿色传输速率 100 Mbps

橙色传输速率 1 Gbps

后置I/O面板

连线/工作灯号

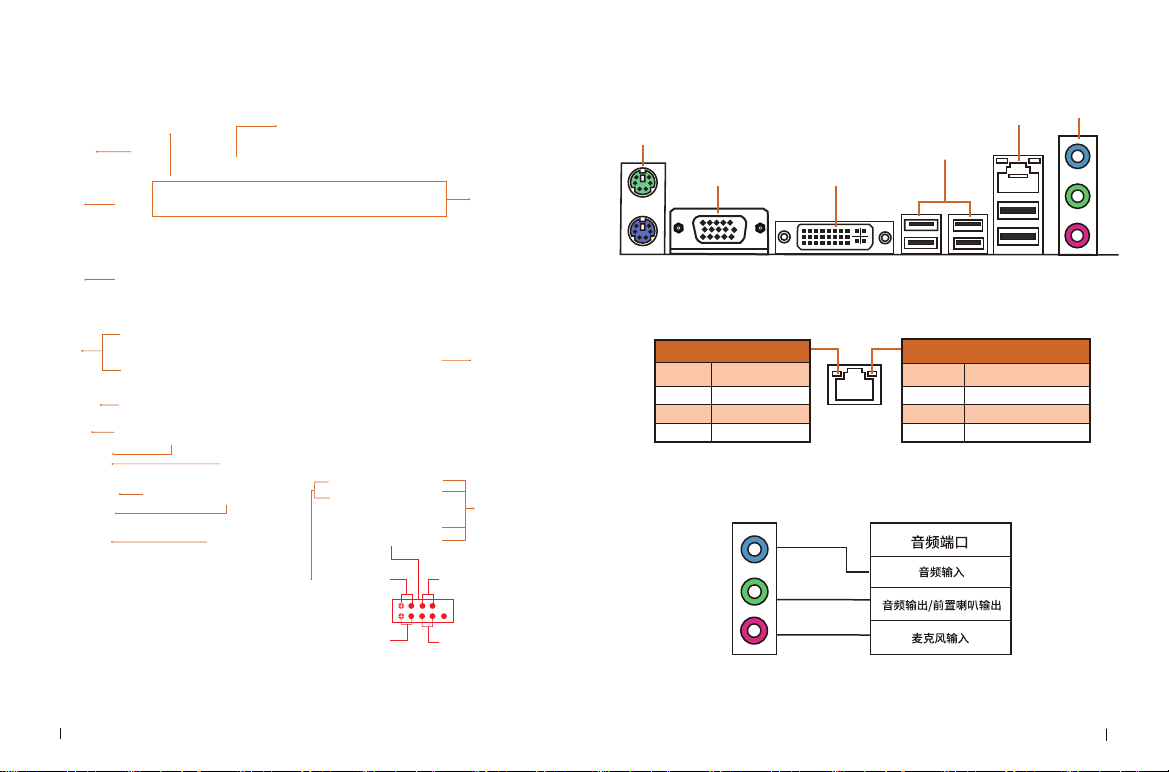

图1-1 A78主板图解

图1-2 整体后置I/O面板展示

图1-3 LAN端口状态表

图1-4 音频端口配置

05 主板图解后置I/O面板 06

PS/2鼠标

USB2.0*4

百兆网卡

音频接口

PCI接口

AUDIO前置音频 SATA2.0*4

24Pin主板供电接口

4针风扇接口

3针风扇接口

PCI-E X 16接口

前置USB2.0*2

DVI-1接口

PS/2

LAN 音频端口

DVI-1接口

USB 2.0*4

VGA接口

POWER SW

开关机

RESET SW

重启键

HDD LED

硬盘指示灯

POWER LED

开机指示灯

安装与设置

请仔细查看主板，凡有表明“1”或是白色粗线标记的

接脚均为1脚位置。

MIC+ 麦克风插口

Key 空脚

L_R_Out 右声道输出

N.C 不连接

L_L_Out 左声道输出

Ground 接地

AuD_Vcc(AVCC) 声卡电源

R_Out Back 右声道输出返回

L_Out Back 左声道输出返回

VCC 电源正极

D- 数据负信号

D+ 数据正信号

GND 接地

KEY 空脚

VCC 电源负极

D- 数据负信号

D+ 数据正信号

GND 接地

N.C 空

10 N.C 空

硬盘指示灯-电源负极

硬盘指示灯-电源正极

重新启动接口-重启开关

电源指示灯-电源正极

电源指示灯-电源负极

ATX电源开关-电源开关

N.C 空

PCIEx16

PCI

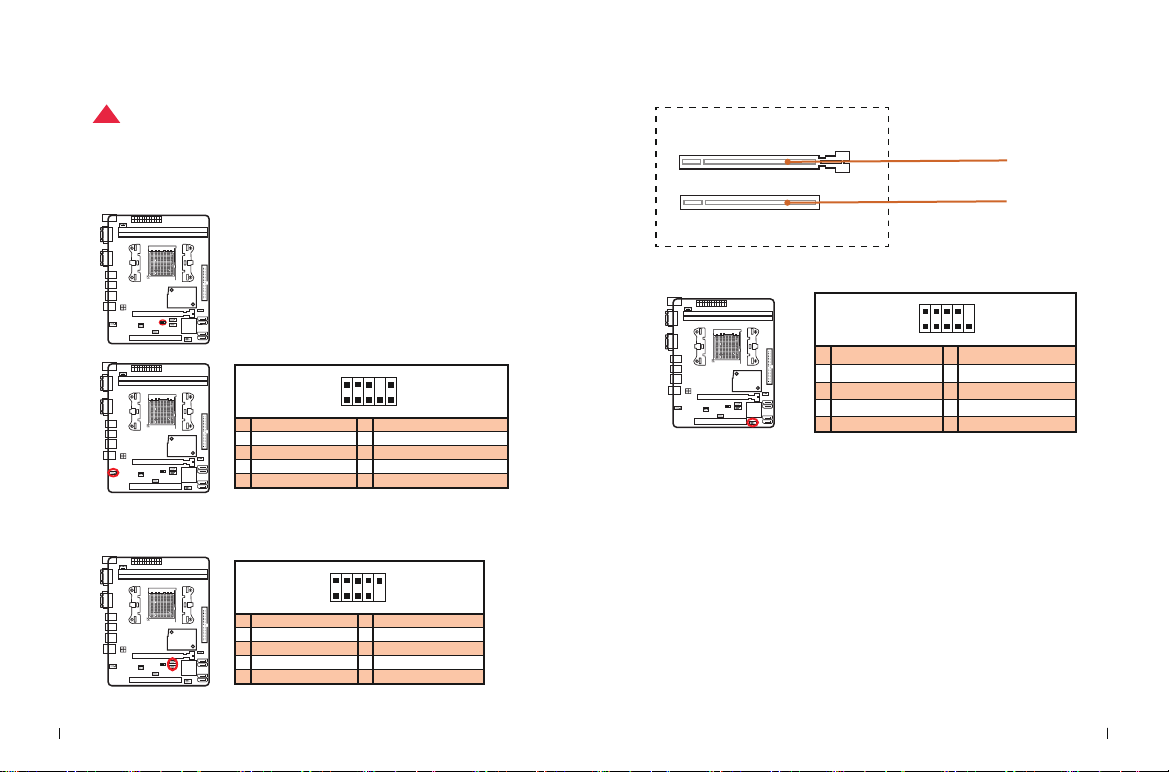

图2-1 清除CMOS 跳线

图2-2 前置音频输出

图2-3 USB扩充接口

图2-4 PCI扩展插槽

图2-5 F_PANEL1开机接口

！注意

07 安装与设置安装与设置 08

Vbias麦克风电压

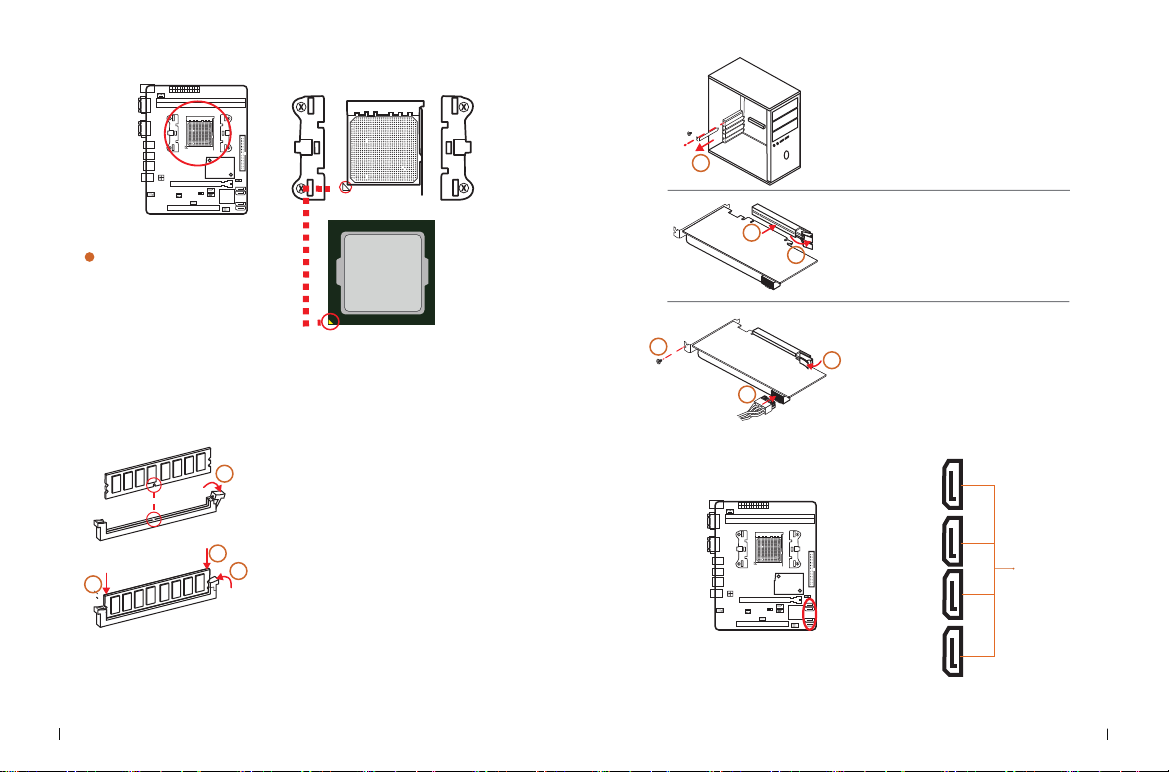

图2-7 内存安装

图2 -8 显卡安装

图2 -9 SATA接口

09 安装与设置安装与设置 10

1.用螺丝刀拆除主机箱上的挡板和螺丝

2.安装显卡时需掰一下卡槽的卡头

3.把显卡插到显卡的卡槽中

4.安装到位以后，卡头会自动归位

5.用螺丝把显卡固定在机箱上

6.装好电源线即可

1. 将内存插槽两端的卡扣往外扳开，

内存条与插槽的凸出位置做对应，确

定安装的方向

2. 将内存条对准插槽，按下去

3. 让插槽两端的卡扣自动弹起来

SATA 2.0*4

为了正确的将 CPU 放置在主板

中，LGA1155CPU 的表面有两个

对起点和一个金色三角指示。金

色三角指示为 Pin1

图2-6 CPU安装

11 驱动程序的安装驱动程序的安装 12

选择“下一步”继续

3.Directx11 驱动程序安装

运行驱动：/A78 Tools/Directx11/DXSETUP

选择“我接受”继续

选择“下一步”继续

4.声卡驱动程序安装

在进行此部分驱动程序安装之前，请您先找到您主板上

的声卡芯片（可参考本手册主位标有声卡芯片位置）看

看是何种型号，然后根据芯片型号选择对应的驱动程序

进行安装

4.1 安装声卡驱动程序（以 HD Audio系列安装为列）

运行驱动：/A78 SUOND CARD DRIVER/VISTA-WIN7-

R267

选择WDW-267

选择“下一步”继续

选择“完成”，系统将自动重启并完成安装

4.2 卸载声卡驱动程序（以HD Audio为例）

启动到 WINDOWS 桌面，选择“设置”/“控制，再选择“添

加 / 删除程序”；在“添加 / 删除程序”菜单中选择

“Realte

High Definition Audio Driver”点击“添加 / 删

选择“完成”重新启动计算机，系统将会自动查找设备

，安装完成

选择“完成”重新启动计算机，系统将会自动查找设备，

安装完成

5.外置显卡驱动程序安装

运行外置显卡驱动：目录下的 Setup.exe

点击“下一步”，继续

点击“是”，继续

点击“下一步”，继续

点击“完成”，系统将会自动查找设备完成安装

除”，驱动程序将自动移出

。

驱动程序的安装

1.驱动程序目录一览：

2.Intel 芯片信息安装

运行驱动：A78 Chipset Driver/INF-A78 下一步继续

选择“是”继续下面安装

驱动程序目录驱动程序说明适用操作系统

A78 Chipset Driver AMD 芯片信息安装 INF_A78

Tools\Directx11 Directx11安装 DXSETUP

A78 Suond Card Driver Realtek系列声卡驱动安装 Vista-win7-r267wdw

A78 LAN Driver AMD芯片网卡安装 Win7/8/10

13 BIOS设置 BIOS设置 14

6.网卡驱动程序的安装

运行驱动：A78 LAN DRIVER /WIN7/10

点击“下一步”，继续

选择“安装”进行下面的安装

选择“完成”，重新启动计算机，系统将自动查找设备完成安装

BIOS设置

以便电脑正常工作或执行特定的功能。CMOS SETUP会

将各项数据储存在主板上内见的CMOS SRAM中。当电源关闭

时，由主板上的电池继续为CMOS SRAM供电。电源开启后，当

BIOS开始进行POST(Power On Self Test开机自检)时，按下

“Delete”键便可--AMI BIOS的CMOS SETUP主画面中。主板热

启动键“F11”。

菜单说明：请注意设置菜单中各项内容，如果菜单项左

边有一个三角形的指示符号，表示选择了该项子菜单，将会

有一个子菜单弹出来。

1.主菜单功能

Main

System Overview(系统信息)

设定日期/时间/Bios版本/CPU参数/型号以及内存参数

Advanced

Advanced Settings(高级BIOS功能设置)

Chipest

Advanced Chipest Settings(高级芯片组功能设置)

Boot

Boot Settings(启动设定)

Security

Security Settings(BIOS密码设置)

Exit/Save

Exit Options(退出设置)/Save Setting(保存设置)

退出

保存更改/放弃更改/加载默认值/加载故障保护默认值

退出设置包括载入优化缺省值/载入故障安全缺省值/放弃

更改/不保存

设置CPU功能开机引导磁盘优先USB功能

DIRECTORY SAFETY PRECAUTIONS

01 DIRECTORY

Products could probably be damaged due to electrostatic

discharge(ESD). Please follow these steps below for a

successful computer assembly.

Make sure all parts are firmly connected; otherwise, it might

lead to the failure of recognizing components or starting the

computer.

In order to prevent products from being damaged by ESD,

please make sure to discharge your body static by touching

other metal objects before taking the motherboard out of

box.

Hold the border of motherboard when taking it out. Do not

touch the sensitive parts of motherboard.

Please put the motherboard in an anti-static container or on

anti-static pad if not needed.

Before turning on the computer, make sure all parts inside

the case are firmly connected without any loose screws or

metal components.

Do not start the computer before installation finished,

otherwise it might result in permanent damage to the

computer parts or even injury to the user.

If you need any assistance in the process of installation,

please contact our after-sales customer service or reach us on

HUANANZHI official WeChat for professional technical

support.

Prior to installation or disassembly, please switch off the

power and unplug the computer.

SAFETY PRECAUTIONS 02

Packing

Brief Introduction

Motherboard Diagram

Installation and Settings

Installation of Drivers

BIOS Settings

Rear I/O panel

........................................................

........................................................................

..........................................................

................................................

...............................................................

..............................................

................................................................

...................................................

Safety Precautions

PACKING

Please conﬁrm that the motherboard is properly packaged

upon purchase of the product. If there is any damage to

packaging or lack of accessories, contact us as soon as

possible.

BRIEF INTRODUCTION

Features

CPUs Supported: Standard AM3 socket

RAM Supported:

I/O Attributes：

HD AUDIO sound effect：

Supporting 5.1 soundtrack HI-FI audio input/output（ALC662）

Audio output: this is the front speaker output port that stereo

speakers or earphones can be plugged into

Onboard NIC: Motherboard has internal RTL8111E network

interface card

Expansion slots：1*PCI Express x16 Accelerated Graphics Port

Providing audio input/microphone/front speaker/rear speaker

and side speaker output port

1*PCI Accelerated Graphics Port

03 Packing Brief Introduction 04

1.1*HUANANZHI A78 motherboard

4*SATA2.0(Max data transmission rate of 6GB/s)

4*USB2.0(External2*USB2.0ports)

1*Ps/2 keyboard

1*RTL8105 keyboard

2.1*SATA data cable

3.1*I/O shield back plat

4.1*User manual

5.1* Warranty card

3*3.5MM Audio interface

Supporting four channels of DDR3

1066/1333/1600MHZ, Normal desktop memory

Before plugging the power supply, please make sure the socket

provides the corresponding voltage.

Liquid penetrated into the computer.

Motherboard is exposed to moisture.

Motherboard does not work even if you follow the instructions

on user manual.

Motherboard fell oﬀ to the ground and got damaged.

Motherboard has clear signs of damage.

In the event of any of the following conditions, have the

board checked by a service technician:

In any of the following situations, please keep the motherboard

and power cable in a safe place. Do not put anything onto the

power cable.

Keep the motherboard away from moisture.

Keep the user manual for future reference.

Place the main engine in a dry place

Supporting 5.1 soundtrack HI-FI audio input/output（ALC662）

MOTHER BOARD IMAGE

Status Description

Turn Oﬀ Network Not Connected

Yellow Network Connected

Flicker Network In Use

Speed Signal

Status Description

Turn Oﬀ Transmission rate10 Mbps

Transmission rate100 Mbps

Transmission rate1 Gbps

Green

Orange

Rear I/O Panel

Connection/Work Light

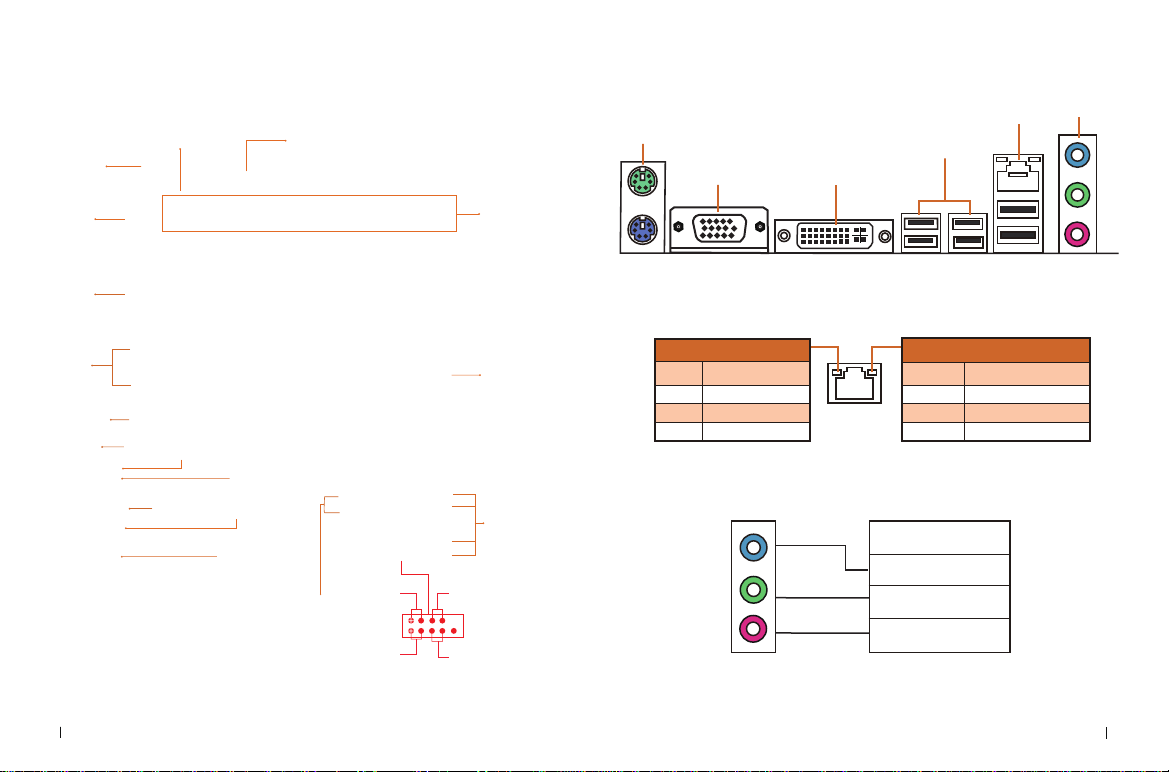

1-1 A78motherboard illustration

1-2 Overall Rear I/O Panel Display

1-3 LAN Port Status Table

1-4 Audio Port Conﬁguration

05 Motherboard Diagram Rear I/O Panel 06

PS/2

LAN Audio Port

DVI-1

USB 2.0*4

VGA

DDR3*2

IDEinterface

4Pin CPU power interface

VGA

PS/2 Mouse

And Keyboard Interface

USB2.0*4

100M Ethernet

Audio Port

PCIInterface

JAUDIO

SATA2.0*4

24Pin CPU power interface

4PIN Fan Interface

3PIN Fan Interface

PCI-E X 16interface

JUSB2.0*2

DVI-1

POWER SW

RESET SW

HDD LED

POWER LED

Audio Port

Audio Input

Audio output/

Front speaker output

Microphone input
