Installation and

Getting Started Guide

www.procurve.com

ProCurve Series

4200vl Switches

ProCurve Switch 4200vl Series

Installation and Getting Started Guide

Hewlett-Packard Company

8000 Foothills Boulevard, m/s 5552

Roseville, California 95747-5552

http://www.procurve.com

Company, L.P.

Publication Number

5991-8601

September 2007

Applicable Products

ProCurve Switch 4204vl (J8770A)

ProCurve Switch 4208vl (J8773A)

ProCurve Switch 4202vl-48G (J8771A)

ProCurve Switch 4202vl-72 (J8772A)

ProCurve Switch 4204vl-48GS Bundle (J9064A)

ProCurve Switch 4208vl-64G Bundle (J8774A)

ProCurve Switch 4208vl-96 Bundle (J8775A)

ProCurve Switch 4208vl-72GS Bundle (J9030A)

Disclaimer

HEWLETT-PACKARD COMPANY MAKES NO WARRANTY

OF ANY KIND WITH REGARD TO THIS MATERIAL,

INCLUDING, BUT NOT LIMITED TO, THE IMPLIED

WARRANTIES OF MERCHANTABILITY AND FITNESS

FOR A PARTICULAR PURPOSE. Hewlett-Packard shall not

be liable for errors contained herein or for incidental or

consequential damages in connection with the furnishing,

performance, or use of this material.

The information contained herein is subject to change

without notice. The only warranties for HP products and

services are set forth in the express warranty statements

accompanying such products and services. Nothing herein

should be construed as constituting an additional warranty.

HP shall not be liable for technical or editorial errors or

omissions contained herein.

Hewlett-Packard assumes no responsibility for the use or

reliability of its software on equipment that is not furnished

by Hewlett-Packard.

Warranty

See the Customer Support/Warranty booklet included with

the product.

A copy of the specific warranty terms applicable to your

Hewlett-Packard products and replacement parts can be

obtained from your HP Sales and Service Office or

authorized dealer.

Safety

Before installing and operating these products, please read

the “Installation Precautions” in chapter 2, “Installing the

Switch 4200vl Series”, and the safety statements in

appendix C, “Safety and EMC Regulatory Statements”.

iii

Contents

1 Introducing the ProCurve Switch 4200vl Series

Switch 4200vl Options and Bundles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Supported Modules: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

Front of the Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

LED Mode Select Button and Indicator LEDs . . . . . . . . . . . . . . . . . . . . 1-8

Console Port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Reset Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Clear Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Back of the Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Power Connector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Slot for Redundant Power Supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Switch Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11

2 Installing the Switch 4200vl Series

Included Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Installation Procedures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Summary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

1. Prepare the Installation Site . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Cabling Infrastructure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Installation Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

2. Install Switch vl Modules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

3. (Optional) Install Second Power Supply . . . . . . . . . . . . . . . . . . . . . 2-10

4. Verify the Switch Passes Self Test . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

LED Behavior: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

5. Mount the Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

Rack or Cabinet Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

Horizontal Surface Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-17

Wall Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18

6. Connect the Switch to a Power Source . . . . . . . . . . . . . . . . . . . . . . 2-19

7. Connect the Network Devices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-19

8. (Optional) Connect a Console to the Switch . . . . . . . . . . . . . . . . . . 2-20

Terminal Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-20

Direct Console Access . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21

Telnet Console Access . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-21

Hot Swapping Switch Modules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22

Adding or Replacing Modules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22

Changing the Module Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-22

Example Network Topologies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

Basic Connectivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-23

Legacy Connectivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-24

Use as an Edge Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-25

Used as an Aggregation Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-26

3 Getting Started With Switch Configuration

Recommended Minimal Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Using the Switch Setup Screen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Where to Go From Here . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Using the IP Address for Remote Switch Management . . . . . . . . . . . . . . . . 3-5

Starting a Telnet Session . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Starting a Web Browser Session . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

4 Troubleshooting

Basic Troubleshooting Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Diagnosing with the LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

Diagnostic Tips: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5

Proactive Networking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

Hardware Diagnostic Tests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

Testing the Switch by Resetting It . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

Checking the Switch LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

Checking Console Messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11

Testing Twisted-Pair Cabling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

Testing Switch-to-Device Network Communications . . . . . . . . . . . . 4-12

Testing End-to-End Network Communications . . . . . . . . . . . . . . . . . 4-12

Restoring the Factory Default Configuration . . . . . . . . . . . . . . . . . . . . . . . 4-13

Downloading New Code . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

HP Customer Support Services . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

Before Calling Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14

A Specifications

Physical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1

Electrical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1

Environmental . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

Acoustic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

Switch 4208vl, and its bundles: . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

Switch 4204vl, 4202vl-48G, and 4202vl-72 and it’s bundles: . . . . A-2

Network Connectors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

B Switch Ports and Network Cables

Switch Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Twisted Pair . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Fiber-Optic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1

Cables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2

Fiber-Optic Cables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-3

Copper Cables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-4

Twisted-Pair Cable/Connector Pin-Outs . . . . . . . . . . . . . . . . . . . . . . . . . . . B-5

Straight-Through Twisted-Pair Cable for

10 Mbps or 100 Mbps Network Connections . . . . . . . . . . . . . . . . . . . . B-7

Cable Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-7

Pin Assignments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-7

Crossover Twisted-Pair Cable for

10 Mbps or 100 Mbps Network Connection . . . . . . . . . . . . . . . . . . . . . B-8

Cable Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-8

Pin Assignments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-8

Straight-Through Twisted-Pair Cable for

1000 Mbps Network Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-9

Cable Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-9

Pin Assignments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-9

C Safety and EMC Regulatory Statements

Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-1

Informations concernant la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-2

Hinweise zur Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-3

Considerazioni sulla sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-4

Consideraciones sobre seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-5

Safety Information (Japan) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-6

Safety Information (China) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-7

EMC Regulatory Statements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-8

U.S.A. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-8

Canada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-8

Australia/New Zealand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-8

Japan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-8

Korea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-9

Taiwan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-9

Regulatory Model Identification Number . . . . . . . . . . . . . . . . . . . . . . C-9

European Community . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C-10

D Recycle Statements

Waste Electrical and Electronic Equipment (WEEE) Statements . . . . . . D-1

Index

1-1

Introducing the ProCurve

Switch 4200vl Series

Introducing the ProCurve Switch 4200vl

Series

The ProCurve Switch 4200vl Series are multiport modular switches that

provide Layer 3 routing features, and that feature low latency for high-speed

networking.

This chapter describes the Switch 4200vl Series including:

■front and back of the switches

■switch LED operation overview

■features

Switch 4200vl Options and Bundles

The Switch 4200vl is available in the following options:

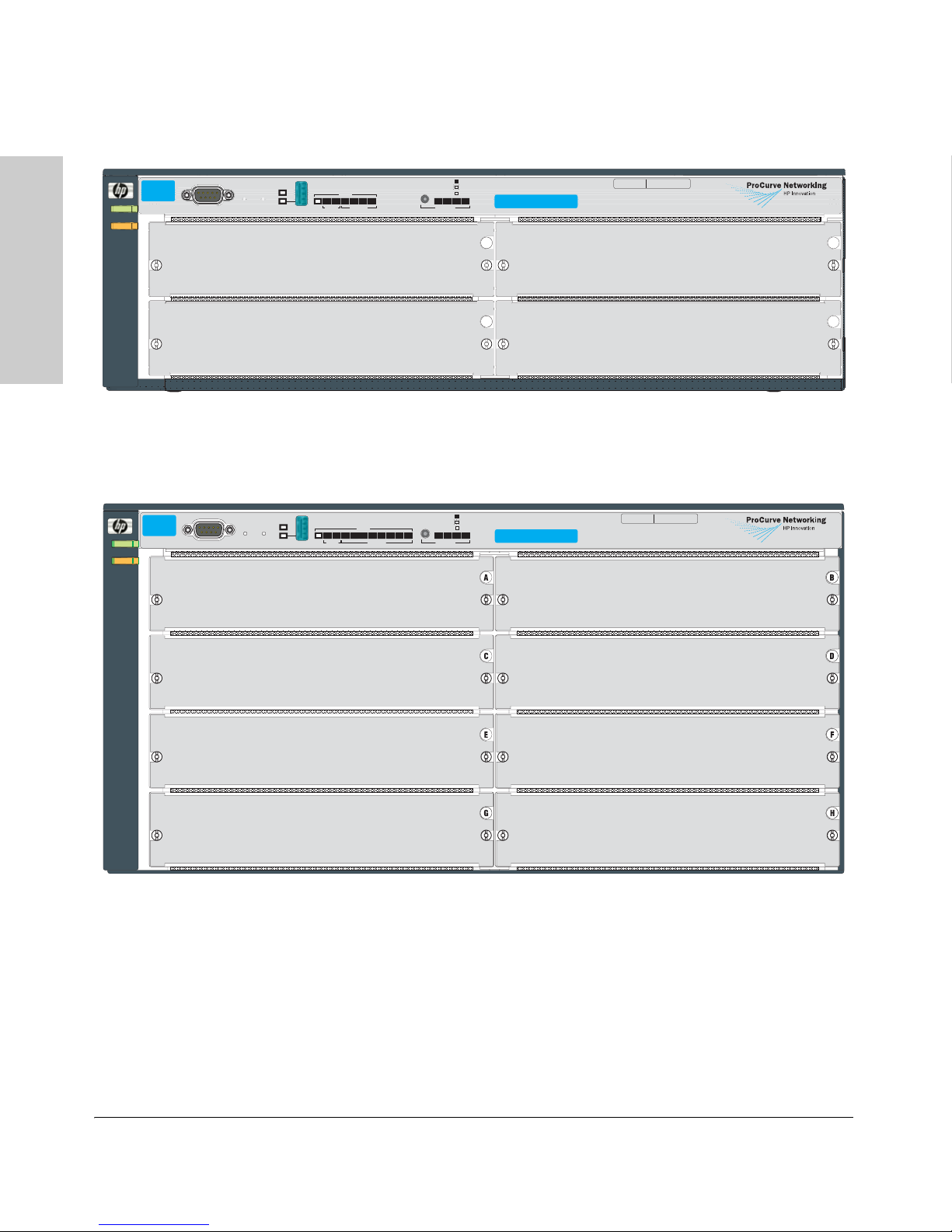

■ProCurve Switch 4204vl (J8770A), a chassis with four open slots and

comes in one bundle:

• ProCurve Switch 4204vl-48GS (J9064A), consists of a J8770A Chassis

with two pre-installed ProCurve Switch vl modules. One 24-port

Gig-T module (J8768A) and one 20-port Gig-T plus 4-port mini-GBIC

or SFP module (J9033A).

■ProCurve Switch 4208vl (J8773A), a chassis with eight open slots and

comes in three bundles:

• ProCurve Switch 4208vl-64G (J8774A), consists of a J8773A chassis

with four pre-installed ProCurve Switch vl 16-port Gig-T Modules

(J8764A), providing 64 10/100/1000-T ports.

• ProCurve Switch 4208vl-96 (J8775A), consists of a J8773A chassis

with four pre-installed ProCurve Switch vl 24-port 10/100-TX Modules

(J8765A), providing 96 10/100-TX ports.

• ProCurve Switch 4208vl-72GS (J9030A), consists of a J8773A Chassis

with three pre-installed ProCurve Switch vl modules. Two 24-port

Gig-T modules (J8768A) and one 20-port Gig-T plus 4-port mini-GBIC

or SFP module (J9033A).

■ProCurve Switch 4202vl-48G (J8771A), a chassis with 48 fixed 10/100/

1000-T ports plus two open slots for vl modules.

■ProCurve Switch 4202vl-72 (J8772A), a chassis with 72 fixed 10/100-TX

ports plus two open slots for vl modules.

1-2

Introducing the ProCurve Switch 4200vl Series

Switch 4200vl Options and Bundles

Introducing the ProCurve

Switch 4200vl Series

Figure 1-1. ProCurve Switch 4204vl (J8770A)

Figure 1-2. ProCurve Switch 4208vl (J8773A)

Serial No.

System MAC Address

SG12345678 00- 01-e7- 12- 34-56

Power

Status

Modules LED Mode

Fan

1 2 B CD

!Use vl modules only

ProCurve

Switch 4204v l

J8770

ClearReset

Console uxiliary Port

Self Test

SpdFDxct

Power

Fault

Spd mode: off = 10 Mbps

flash = 100 Mbps

on = 1000 Mbps

Serial No.

System MAC Address

SG12345678 00- 01-e7- 12- 34-56

Power

Fault

Power

Status

Modules LED Mode

Fan

1 2 B CD E F G H

!Use vl modules only

ProCurve

Switch 4208v l

J8773

ClearReset

Console uxiliary Port

Self Test

SpdFDxct

Spd mode: off = 10 Mbps

flash = 100 Mbps

on = 1000 Mbps

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels HP Changer

HP ARUBA 2930M 40G 8 SMRT RTE POE+ 1S Instructions de montage

HP Aruba 6300F24G 4SFP56 Instructions de montage

HP StorageWorks Director 2/64 Manuel utilisateur

HP A7500 Series Manuel d'installation

HP ProCurve 2510G Series Manuel utilisateur

HP A12500 Instructions de montage

HP 445860-B21 - 10Gb Ethernet BL-c Switch Manuel utilisateur

HP HP 2530 Guide de configuration

HP ProCurve 1400-8G Manuel utilisateur

HP J3128A AdvanceStack 10Base-T Hub-8E Manuel utilisateur

HP StorageWorks 2/140 - Director Switch Manuel utilisateur

HP A5820X-14XG-SFP+ Manuel utilisateur

HP J9310A Instructions de montage

HP 6125G Manuel utilisateur

HP Aruba 3810M Series Manuel utilisateur

HP ProCurve 4204vl Manuel utilisateur

HP 316095-B21 - StorageWorks Edge Switch 2/24 Mode d’emploi

HP StorageWorks Brocade Manuel utilisateur

HP ProCurve 3500-24-PoE Manuel du propriétaire

HP ProCurve 5400zl Series Manuel utilisateur

HP 6125XLG Manuel utilisateur

HP 5500 EI series Manuel utilisateur

HP A5830 Series Manuel utilisateur

HP 1810-8 Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
