Honeywell Braukmann DH300 Manuel utilisateur

barbar

DH300

Einbau-Anleitung • Installation Instructions

Instructions de montage • Montážní návod

E1 Bauteile • Components • Pie`ces • Součásti

E2 Einbau • Installation • Installation • Instalace

➀ = Pilotventil

Pilot valve

Vanne pilote

Řídící ventil

➁ = Filtereinsatz

Filter insert

Garniture de filtration

Sítko

➂ = Absperr-Kugelhahn

Manual ball valve

Clapet a

bille

Kulový ventil

max. 80°C

max. 16 bar

min. 0,7 bar

❶❷

❸

③

③③②

①

bar

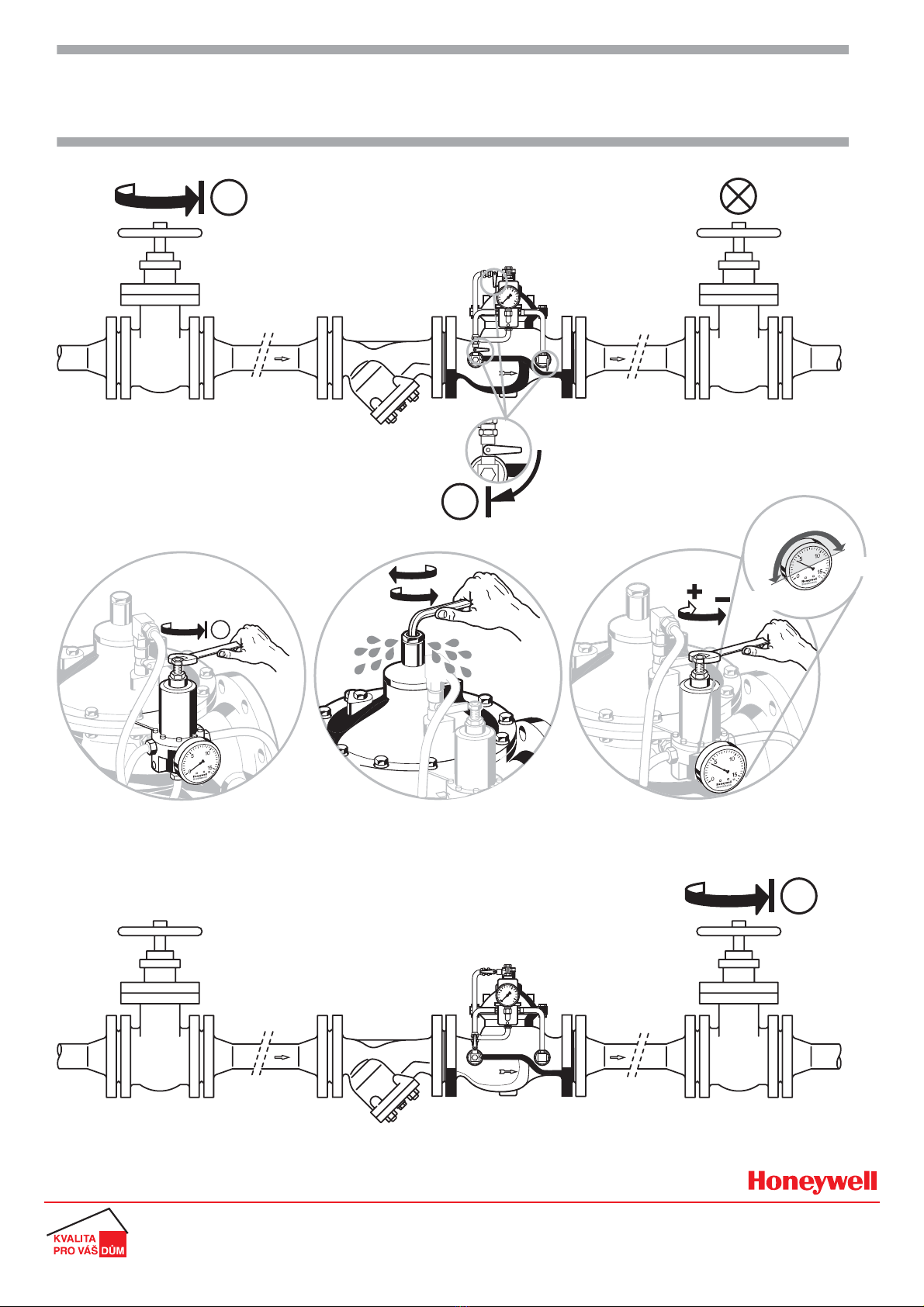

E3 Inbetriebnahme • Commissioning

Mise en service • Uvedení do provozu

❶

❼

❷

❸❹

❺❻

Na Strži 65/1702

140 00 PRAHA 4

Tel.: 242 442 257

Fax: 242 442 282

E-mail: ho[email protected]

http://www.honeywell.cz

Kancelář Morava:

Lidická 51, Šumperk 787 01

tel./fax. : 583 211 404

1 bar

12 bar

bar

DH300

Wartungs-Anleitung • Maintenance Instructions

Instructions de entretien • Údržba

W1 Funktionskontrolle • Checking functions

Contrôlle de fonctions • Kontrolní kroky

Filtereinsatz reinigen • Cleaning self-flushing filter

Nettoyer le filtre • Čištění sítka

P = stabil

P = stable

P = stabilní

P = stabil

P = stable

P = stabilní

˙= 0 m3/h oder V

˙= max

˙= 0 m3/h or V

˙= max

˙= 0 m3/h ou V

˙= max

˙= 0 m3/h nebo V

˙= max

P = NICHT stabil

P = NOT stable

P = NE PAS stable

P = nestabilní

˙= 0 m3/h oder V

˙= max

˙= 0 m3/h or V

˙= max

˙= 0 m3/h ou V

˙= max

˙= 0 m3/h nebo V

˙= max

❶❷

❸

❻

❼❽❿

❾

❹❺

W2+W3+W4

bar

W3 Pilotventil austauschen • Replace pilot valve

Changer la vanne pilote • Výměna řídícího ventilu

Innenteile austauschen • Replace inner Parts

Changer les pie`ces intérieures • Výměna vnitřních částí

P = stabil

P = stable

P = stabilní

P = stabil

P = stable

P = stabilní

❶❷

❸❻

❼

❽

❹❺

❶❷❸

❻❼

❹

❺

Na Strži 65/1702

140 00 PRAHA 4

Tel.: 242 442 257

Fax: 242 442 282

E-mail: ho[email protected]

http://www.honeywell.cz

Kancelář Morava:

Lidická 51, Šumperk 787 01

tel./fax. : 583 211 404
