3-CCD Color Camera

MODEL HV-F31CL-S2 / HV-F22CL-S2

HV-F31CL-S3 / HV-F22CL-S3

OPERATION MANUAL

The Hitachi HV-F31CL-S2 / HV-F31CL-S3 / HV-F22CL-S2 / HV-F22CL-S3 have an external trigger input via

Camera Link connector based on HV-F31CL / HV-F31CL-S1 / HV-F22CL / HV-F22CL-S1 respectively.

This manual contains only an explanation of the external trigger input. In regard to other matters, please

refer to the explanation of corresponding base model in another manual “HV-F31CL / HV-F22CL /

HV-F31CL / HV-F31CL-S1 OPERATION MANUAL”.

External Trigger Input

Model Base model Camera Link BNC 12pin Hirose

HV-F31CL-S2 HV-F31CL

HV-F22CL-S2 HV-F22CL

HV-F31CL-S3 HV-F31CL-S1

HV-F22CL-S3 HV-F22CL-S1

Available

(Refer to pin assignment on

the back.)

LVDS 290mVp-p

NOT Available Available

The specifications different from base model’s are underlined.

Pin

No. Signal

name Pin

No. Signal

name

1 GND 14 GND

2 X0- 15 X0+

3 X1- 16 X1+

4 X2- 17 X2+

5 Xclk- 18 Xclk+

6 X3- 19 X3+

7 SerTC+ 20 SerTC-

8 SerTFG- 21 SerTFG+

9 NC[CC1]- 22 NC[CC1]+

10 TRIG[CC2]+ 23 TRIG[CC2]-

11 NC[CC3]- 24 NC[CC3]+

12 NC[CC4]+ 25 NC[CC4]-

13 GND 26 GND

TRIG IN

connector (BNC)

is NOT available.

HV-F22CL-S2 / HV-F31CL-S2

113

1426

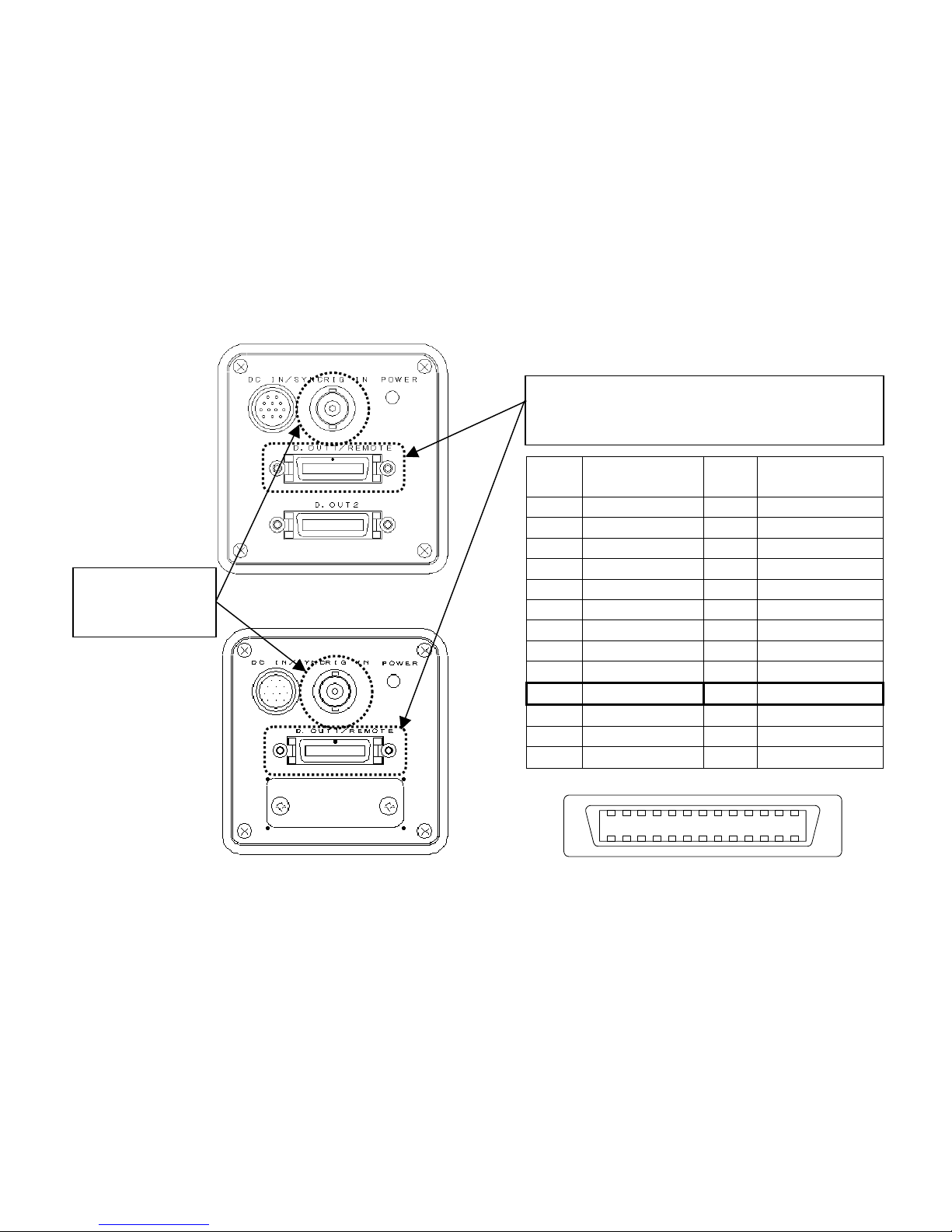

External Trigger input via D.OUT1/REMOTE

connector (Camera Link) is available.

（An effective frame grabber is necessary. ）

HV-F22CL-S3 / HV-F31CL-S3
