HIKOKI DS 7DF Manuel utilisateur

使用说明书

Handling instructions

保留备用

Keep for future reference

中文

English

充电式起子电钻机

Cordless Driver Drill

DS 7DF

000BookDS7DFChS.indb1000BookDS7DFChS.indb1 2017/12/0516:20:002017/12/0516:20:00

中文

电动工具通用安全警告

警告！

阅读所有警告和所有说明。

不遵照以下警告和说明会导致电击、着火和／或严重伤害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无

线）电动工具。

1) 工作场地的安全

a) 保持工作场地清洁和明亮。

混乱和黑暗的场地会引发事故。

b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。

电动工具产生的火花会点燃粉尘或气体。

c) 让儿童和旁观者离开后操作电动工具。

注意力不集中会使操作者失去对工具的控制。

2) 电气安全

a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的

电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将减少电击危险。

b) 避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接地会增加电击危险。

c) 不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击危险。

d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电

线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击危险。

e) 当在户外使用电动工具时，使用适合户外使用的外接软线。

电动工具通用安全警告 .............................2

充电式起子电钻机使用上的注意

事项.......................................................................4

符号.......................................................................5

规格.......................................................................5

标准附件.............................................................6

选购附件（分开销售） .................................6

用途.......................................................................6

电池的拆卸／安装法....................................7

充电.......................................................................7

作业之前.............................................................8

使用方法.............................................................8

维护和检查.....................................................10

维修零部件一览表......................................12

000BookDS7DFChS.indb2000BookDS7DFChS.indb2 2017/12/0516:20:012017/12/0516:20:01

中文

适合户外使用的软线将减少电击危险。

f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保

护器（ＲＣＤ）。

使用ＲＣＤ可减小电击危险。

3) 人身安全

a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到

疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。

在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b) 使用个人防护装置。始终佩戴护目镜。

安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力

防护等装置能减少人身伤害。

c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时

处于关断位置。

手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危

险。

d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。

遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e) 手不要伸展得太长。时刻注意立足点和身体平衡。

这样在意外情况下能很好地控制电动工具。

f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动

部件。

宽松衣服、佩饰或长发可能会卷入运动部件中。

g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使

用得当。

使用这些装置可减少尘屑引起的危险。

4) 电动工具使用和注意事项

a) 不要滥用电动工具，根据用途使用适当的电动工具。

选用适当设计的电动工具会使你工作更有效、更安全。

b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。

不能用开关来控制的电动工具是危险的且必须进行修理。

c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插

头和／或使电池盒与工具脱开。

这种防护性措施将减少工具意外起动的危险。

d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电

动工具或对这些说明不了解的人操作电动工具。

电动工具在未经培训的用户手中是危险的。

e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和

影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。

许多事故由维护不良的电动工具引发。

000BookDS7DFChS.indb3000BookDS7DFChS.indb3 2017/12/0516:20:012017/12/0516:20:01

中文

f) 保持切削刀具锋利和清洁。

保养良好的有锋利切削刃的刀具不易卡住而且容易控制。

g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和

工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险。

5) 电池式工具使用和注意事项

a) 只用制造商规定的充电器充电。

将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。

b) 只使用配有特制电池盒的电动工具。

使用其他电池盒会发生损坏和着火危险。

c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、

螺钉或其他小金属物体，以防一端与另一端连接。

电池端部短路会引起然烧或火灾。

d) 在滥用条件下，液体会从电池中溅出；避免接触。如果无意间碰到了，

用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。

从电池中溅出的液体会发生腐蚀或燃烧。

6) 维修

a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。

这样将确保所维修的电动工具的安全性。

注意！

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

充电式起子电钻机使用上的注意事项

1. 务请在 10 ～ 40℃ 的温度下进行充电。温度低于 10℃ 将会导致充电过度，

极其危险。电池不能在高于 40℃ 的温度下充电。最适合于充电的温度是

20 ～ 25℃。

2. 请勿连续使用充电器。充完 1 次电后，要等约 15 分钟再进行第 2 次充电。

3. 充电时间请勿超过 2 小时。电池约 1 小时便可充好，1 小时后应停止充电。

请拔出插座上的充电器电源线插头。

4. 勿让杂质进入充电式电池连结口内。

5. 切勿拆卸充电式电池与充电器。

6. 切勿使充电式电池短路。

使电池短路将会造成很大的电流和过热，从而烧坏电池。

7. 请勿将电池丢入火中。

电池受热将会爆炸。

8. 在墙壁、地板或天花板上钻孔时，应检查是否有埋设的电源线等。

9. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的

电池乱丢。

000BookDS7DFChS.indb4000BookDS7DFChS.indb4 2017/12/0516:20:012017/12/0516:20:01

中文

10. 请勿使用耗竭了的电池，否则会损坏充电器。

11. 请勿将异物插入充电器的通风口。

若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。

12. 当把钻头装入无键夹盘时，请充分旋紧导套。如果导套没有旋紧，钻头则会

松脱，从而造成伤害。

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

阅读所有安全警告和所有指示。

规格

电动工具

型式 DS7DF

无负荷速度 0-600 /min

能力

钻孔木料 ( 厚 18 mm) 15 mm

金属（厚 1.6 mm）钢材：10 mm、铝材：10 mm

螺丝

紧固

机用螺丝 6 mm

木螺丝 5.1 mm ( 直径 ) × 32 mm ( 长 )

（应有导孔）

充电式电池 FEB7S（1.4 Ah）：

镍铬电池 7.2 V

EB712S（1.2 Ah）：

镍铬电池 7.2 V

重量 1.3 kg 1.2 kg

充电器

型式 UC7SD

充电电压 7.2 V

重量 1.1 kg

000BookDS7DFChS.indb5000BookDS7DFChS.indb5 2017/12/0516:20:022017/12/0516:20:02

中文

标准附件

除了主机（1 台）外，产品包中还包括表中所列的附件。

十字槽头螺丝刀头 (2 号 × 55L) 1

充电器 (UC7SD) 1

塑料盒 1

选购附件（分开销售）

1. 电池 (FEB7S, EB712S)

用途

○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。

○ 钻各种金属。

○ 钻各种木料。

000BookDS7DFChS.indb6000BookDS7DFChS.indb6 2017/12/0516:20:022017/12/0516:20:02

中文

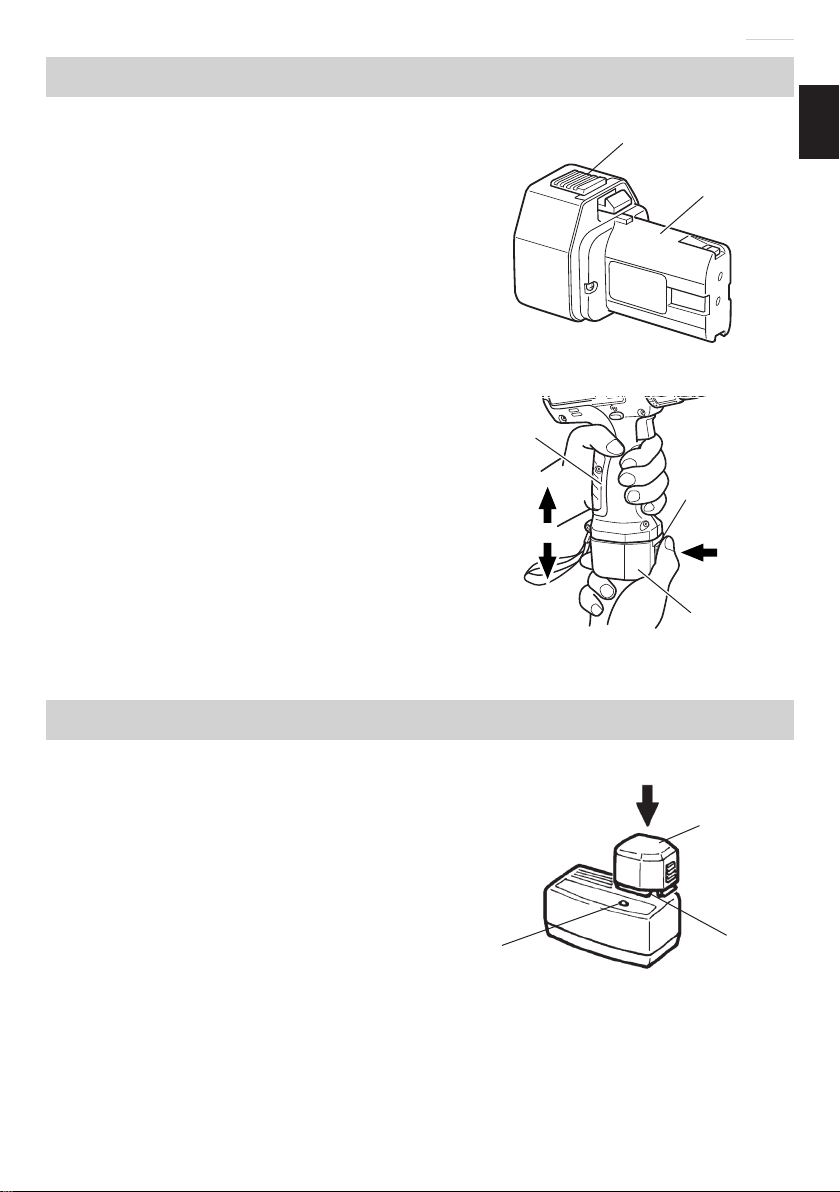

电池的拆卸／安装法

1. 电池的拆卸法

请先紧抓住把手、然后再推压电池插

销以拆下电池（参照图 1 和图 2）。

注意！

切勿使电池短路。

2. 电池的安装法

插入电池时请注意极性（参照图 2）。

充电

使用电动工具之前，按下述方法将电池

进行充电：

1. 将电池插入充电器。

请先将电池的铭牌面向充电器的铭

牌，然后将电池按进充电器直至电池

碰到底面。（请参照图 1 和图 3）

2. 将充电器的电源线插头插入插座。

接好电源线后便开始充电（此时指示

灯亮起）。

注意！

如果指示灯不亮，则请从插座上拔出电源线插头并检查电池的安装情况。

电池

插销

图 1

电池

拉出

插入

把手

插销

按

图 2

电池连接孔

电池

指示灯

插入

图 3

000BookDS7DFChS.indb7000BookDS7DFChS.indb7 2017/12/0516:20:022017/12/0516:20:02

中文

(1) 关于充电时间

根据充电器与电池的组合情况，充电时间如表 1 所示。

表 1 充电时间（在 20℃ 时）

充电器

电池 UC7SD

EB712S 约 50 分钟

FEB7S 约 60 分钟

如果温度或电源电压偏低，电池充电时间则会延长。

如果充电已超过两个小时而指示灯仍不熄灭，则应停止充电并与您的HiKOKI

授权维修中心联系。

注意！

作业停止后，如电池（因晒太阳等原因）而变热，充电指示灯会不亮。这时，

应先让电池冷却然后再充电。

3. 将充电器电源线从交流电插座中拔出。

4. 抓住充电器，将电池拉出。

作业之前

1. 工作环境的准备和检查

请按下列注意事项检查工作环境是否适当。

使用方法

1. 确认卡紧盘的位置（请参照图 4）

本机的旋紧转矩可根据卡紧盘的位置

设定来调节。

(1) 当把本机作为起子机使用时，请将卡

紧盘上的“1、3、5……22”中的某

个数字或白点与机身外侧上的三角标

记对齐。

(2) 当把本机作为钻机来使用时，请将卡

紧盘的钻机标记“ ”与机身外侧

上的三角标记对齐。

注意！

○ 卡紧盘不能设在数字“1、3、5……22”之间或白点之间。

标记

卡紧盘

弱

强

三角标记

图 4

000BookDS7DFChS.indb8000BookDS7DFChS.indb8 2017/12/0516:20:022017/12/0516:20:02

中文

○ 当卡紧盘位于“22”和钻机标记中部的白线之间时，

请勿使用本机，否则会造成损坏。（请参照图 5）

2. 旋紧转矩的调节

(1) 旋紧转矩

旋紧转矩的强度应与螺丝直径相对应。如果转矩

过大，螺丝头则会受损或折断。务请按螺丝直径

来调节卡紧盘的位置。

(2) 旋紧转矩的指示

螺丝类型及受紧固的材料不同，则旋紧转矩也不

同。

本机采用卡紧盘上的数字“1、3、5……22”以及白点来指示旋紧转矩。旋

紧转矩在位置“1”时最小，在最大数字处时最大。（请参照图 4）

(3) 调节旋紧转矩

转动卡紧盘并使卡紧盘上的数字“1、3、5……22”或白点与机身外侧上的

三角标记对齐。按所需转矩将卡紧盘向小转矩或大转矩方向调节。

注意！

○ 当把本机用作钻机时，马达可能会被锁住而停止转动。请在使用起子电钻机

过程中不要锁住马达。

○ 如果冲击时间过长，螺丝可能会因旋紧力过大而折断。

3. 使用范围和建议

表 2 给出了基于本机机械结构的各种可用工作范围。

表 2

工作建议

钻孔

木料

用于钻孔。钢材

铝材

螺丝紧固机用螺丝使用与螺丝直径相配的钻头或套筒。

木螺丝钻好导孔后使用。

标记

白线

图 5

000BookDS7DFChS.indb9000BookDS7DFChS.indb9 2017/12/0516:20:022017/12/0516:20:02

中文

4. 钻头的安装和拆卸

(1) 当把起子机钻头等插入无键钻机夹盘后，请紧握环，

同时右转（从前方看时为顺时针方向）导套将其旋紧。

（请参照图 6）

○ 如果导套在作业中变松，应将其旋得再紧一些。如

果导套被旋得过紧，旋紧力则会变大。

(2) 拆卸钻头

请紧握环，同时左转（从前方看时为逆时针方向）

导套将其旋松。（请参照图 6）

注意！

当导套再也无法旋松时，请用老虎钳或类似的工具将钻头固定住。接着将离

合器模式设在 1 和 10 之间，然后在操作离合器的同时将导套朝放松的一侧

（左侧）转动。这样一来导套应当易于旋松了。

注:

在主机上有一个十字形起子机钻头，朝前拉便可卸下。钻头用过后，务请重

新将其牢固地接在主体上。

5. 确认电池安装正确。

6. 检查旋转方向

按选择按钮的 R（右）侧，

钻头便会顺时针（从后方

看时）旋转；按选择按钮

的 L（左）侧则使钻头逆

时针旋转。（请参照图 7）。

（机身上标有和标

记。）

7. 开关操作

扣动扳机开关，则本机旋转；松开扳机，则本机停止。

○ 钻机的转速可通过改变扳机开关的扣动幅度来控制：幅度小则速度低，幅度

大则速度高。

注:

当马达即将起转时，可能会产生一种哔哔声。这只不过是一种噪音，而非机

器故障。

维护和检查

1. 检查工具

由于使用已经钝化的工具会降低效率并可能引起马达故障，因此一旦注意到

磨损情况，就应及早磨快或更换工具。

旋松

旋紧

导套

环

图 6

扳机开关

选择按钮

和标记

图 7

000BookDS7DFChS.indb10000BookDS7DFChS.indb10 2017/12/0516:20:022017/12/0516:20:02
