1. Introduction

HIKMICRO Cheetah LRF Digital Night Vision Monocular, which can be easily transformed into a scope, performs well under any

lighting condition. Its advanced 2560 × 1440 HD sensor and 1920 × 1080 OLED display are capable of capturing every object in

great detail and with rich clarity. Featuring a specific optical component, it can detect more IR information in fog.

2. Package Content

The package includes: Device (× 1), Battery (× 2), Type-C Cable (× 1), Lint Free Cloth (× 1), Battery Charger (× 1), Bag (× 1), and

Quick Start Guide (× 1).

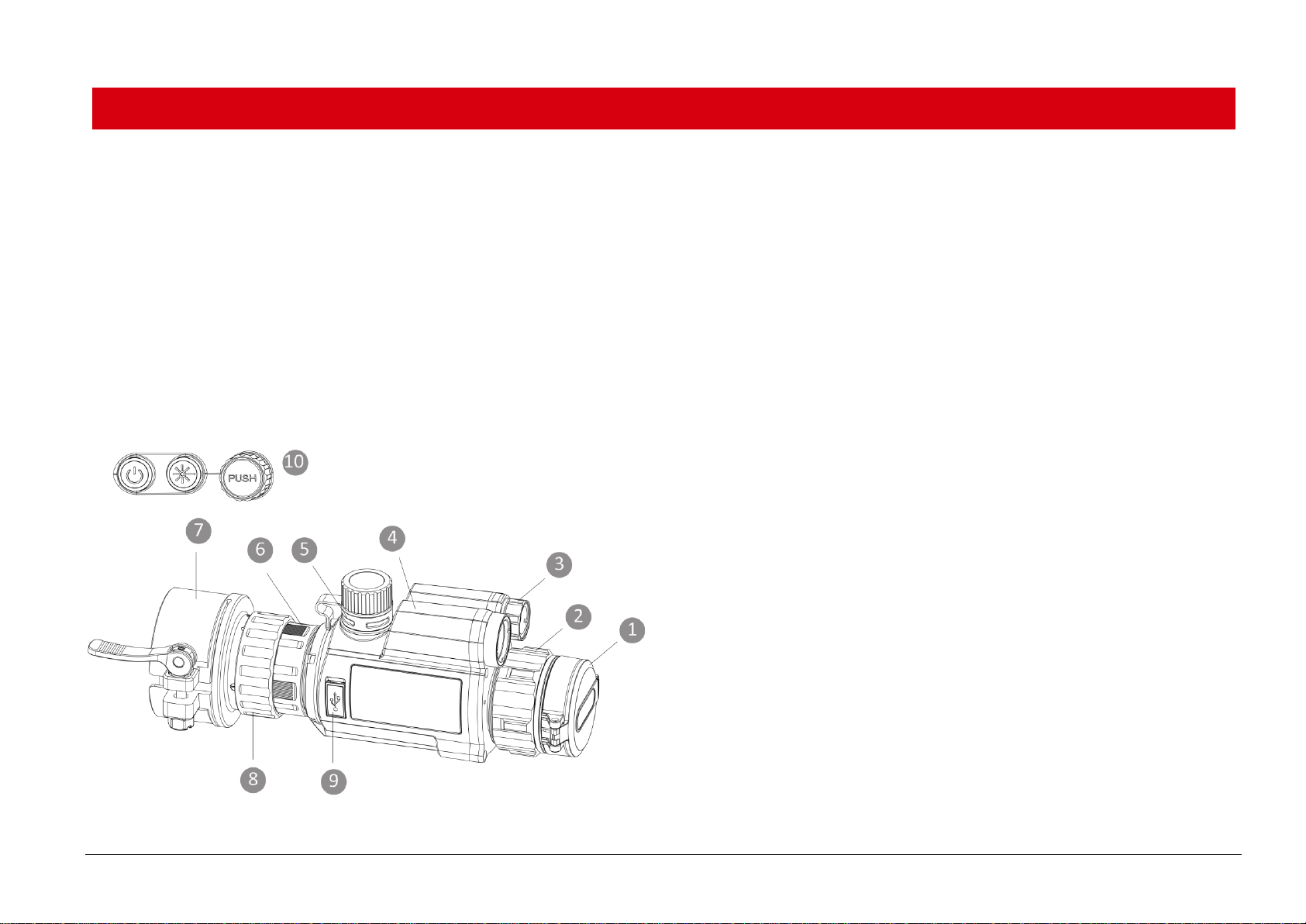

3. Appearance

1. Lens Cover: Protects the lens.

2. Focus Ring: Adjusts focus to obtain clear targets.

3. Infrared Light: Helps to view target clearly in a dark

environment.

4. Laser Range Finder: Measures distance with laser.

5. Battery Compartment: For holding the battery.

6. Fixing Ring: Holds the clip-on eyepiece in place.

7. Adapter: Connects to a daylight scope.

8. Locking Ring: Locks the adapter with the clip-on eyepiece.

9. Type-C Interface: To connect the device to power supply

or to transmit data with a type-C cable.

10. Buttons: To set functions and parameters.

Note: The adapter is not included in the package. Please

purchsase separately if necessary.

Button Description

Power Key

Press: standby mode | Hold: power on/off

Laser Key

Press: measure distance with laser | Hold: switch display modes

Wheel

Press: start/stop recording | Hold: menu operation | Rotate: switch digital zoom

*Press Laser Key and Wheel at the same time to capture snapshots.

4. Install Battery

Steps

1. Rotate the battery compartment cover counterclockwise to loosen and remove it.

2. Insert the battery as the positive and negative marks indicate.

3. Rotate the battery compartment cover clockwise until it is tight and locked.

Note:

Remove the battery if you aren’t making use of the device for a long time.

The battery type is 18650 with the protection board. The battery size is 19 mm × 70 mm. The rated voltage is 3.6 VDC, and the

battery capacity is 3200 mAh.

Charge the battery for more than 4 hours before first use.

To ensure better conductivity, if the battery compartment cover gets dirty, use a clean cloth to wipe the thread.

5. USB Connection

Steps

1. Turn on the device and make sure the hotspot function is

disabled.

2. Lift the type-C interface cover.

3. Connect the device to the power adapter using a type-C

cable to power on the device.

6. App Connection

Live view

HIKMICRO Academy

Set parameters

Upgrade device

Access albums

Capture snapshots and record videos

Android

iOS

7. Getting Started

Install Adapter

Note: Install an adapter if you want to connect the device to a daylight scope.

Steps

1. Align the red dot of the adapter with the red dot of the

clip-on eyepiece, and insert the adapter as arrow 1 shows.

2. Rotate the locking ring clockwise (as arrow 2 shows) to

secure the adapter.

Note: Four diameters of adapters are selectable: 38 mm,

40 mm, 50 mm, and 62 mm.

Remove Adapter

Steps

1. Rotate only the locking ring counterclockwise, and make sure the device or other parts of the adapter are not rotated or

moved.

2. Plug out and remove the adapter after it is loosen.

Calibrate Image

Steps

1. Select in main menu, and press the wheel

to enter the image calibration interface.

2. Rotate and press the wheel to select the

coordinates, and press the wheel again to switch

the X and Y axis.

3. Rotate and press the wheel to select

Reference Line, and press the wheel to enable

this function. A horizontal reference line appears

in the middle of the view.

8. More Operations

Scan the QR code to obtain the user manual for more detailed operations.

Deutsch

1. Einleitung

Das digitale monokulares Nachtsicht-Zielfernrohr Cheetah LRF von HIKMICRO, das sich leicht in ein Zielfernrohr umwandeln lässt,

bietet bei allen Lichtverhältnissen eine gute Leistung. Der fortschrittliche 2560 × 1440 HD-Sensor und das 1920 × 1080

OLED-Display sind in der Lage, jedes Objekt in großer Detailtreue und Klarheit zu erfassen. Dank einer speziellen optischen

Komponente kann sie mehr IR-Informationen im Nebel erkennen.

2. Lieferumfang

Das Paket enthält: Gerät (× 1), Akku (× 2), Typ-C-Kabel (× 1), fusselfreies Tuch (× 1), Ladegerät (× 1), Tasche (× 1) und

Kurzanleitung (× 1).

3. Aufbau

1. Objektivdeckel: Schützt das Objektiv.

2. Fokusring: Stellen Sie den Fokus ein, um die Ziele klar zu

erkennen.

3. Infrarot-Licht: Hilft, das Ziel in dunkler Umgebung deutlich

zu sehen.

4. Laser-Entfernungsmesser: Misst Entfernung mit Laser.

5. Akkufach: Zum Halten der Batterie.

6. Befestigungsring: Hält das aufsteckbare Okular in Position.

7. Anschlussring: Zum Anschluss an ein Tageslichtsichtgerät.

8. Arretierring: Verriegeln Sie den Adapter mit dem

aufsteckbaren Okular.

9. Typ-C-Schnittstelle: Schließen Sie das Gerät an die

Stromversorgung an oder übertragen Sie Daten mit einem

Typ-C-Kabel.

10. Schaltflächen: Zum Einstellen von Funktionen und

Parametern.

Hinweis: Der Adapter ist nicht in der Verpackung

enthalten. Bitte kaufen Sie dieses bei Bedarf separat.

Beschreibung der Taste

Ein/Aus

Drücken: Standby-Modus | Halten: Einschalten/Ausschalten

Laser-Taste

Drücken: Entfernung mit Laser messen | Halten: Anzeigemodus wechseln

Rad

Drücken: Aufnahme starten/stoppen | Halten: Menübedienung | Drehen:

Digitalzoom umschalten

*Drücken Sie die Laser-Taste und das Rad gleichzeitig, um Schnappschüsse aufzunehmen.

4. Akku einsetzen

Schritte

1. Drehen Sie den Deckel des Akkufachs gegen den Uhrzeigersinn, um ihn zu lösen und zu entfernen.

2. Setzen Sie den Akku so ein, wie es die positiven und negativen Markierungen anzeigen.

3. Drehen Sie den Deckel des Akkufachs im Uhrzeigersinn, bis er fest sitzt und verriegelt ist.

Hinweis:

Nehmen Sie den Akku heraus, wenn Sie das Gerät für längere Zeit nicht benutzen.

Der Batterietyp ist 18650 mit der Schutzplatte. Die Größe der Batterie beträgt 19 mm × 70 mm. Die Nennspannung beträgt 3,6

VDC, und die Batteriekapazität beträgt 3200 mAh.

Laden Sie den Akku vor Erstgebrauch für mehr als 4 Stunden auf.

Um eine bessere Leitfähigkeit zu gewährleisten, sollten Sie bei Verschmutzung des Akkufachs das Gewinde mit einem sauberen

Tuch abwischen.

5. USB-Anschluss

Schritte

1. Schalten Sie das Gerät ein und stellen Sie sicher, dass die

Hotspot-Funktion deaktiviert ist.

2. Heben Sie die Abdeckung der Typ-C-Schnittstelle an.

3. Schließen Sie das Gerät mit einem Typ-C-Kabel an das

Netzteil an, um das Gerät einzuschalten.

6. App-Verbindung

Live-Ansicht

HIKMICRO-Akademie

Parameter einstellen

Gerät aktualisieren

Zugang zu Alben

Aufnahme von Schnappschüssen und

Videos

Android

iOS

7. Erste Schritte

Adapter montieren

Hinweis: Installieren Sie einen Adapter, wenn Sie das Gerät an ein Tageslichtsichtgerät anschließen möchten.
