PLT-03331, Rev. A.2

INSTALLATION GUIDE

Speciﬁcations

RKL40 RPKL40 RKLB40

BASE PART NUMBER 929N 929P 928N

INPUT VOLTAGE (VDC) 12VDC 12VDC 12VDC

CURRENT

STANDBY AVG1170mA 170mA 195mA

MAX AVG2185mA 185mA 255mA

PEAK3 250mA 250mA 320mA

OPERATING

TEMPERATURE

-4°F to 149°F

(-20°C to 65°C)

-4°F to 149°F

(-20°C to 65°C)

14°F to 122°F

(-10°C to 50°C)

CABLE LENGTH Communication Lines

Wiegand

500ft - 22 AWG (152m)

300ft - 24 AWG (91m)

RS-485

Max Bus Length: 4000ft (1,219m) - 24 AWG

Max Lenth Between Nodes: 1640ft (500m) - 24 AWG

UL REF NUMBER4RKL40Ex1x2x3RPKL40Ex1x2x3RKLB40Ex1x2x3

SRD MODEL RKCL40E RPKCL40E RKCLB40E

1 Standby AVG - RMS current draw without a card in the RF ﬁeld.

² Maximum AVG - RMS current draw during continuous card reads. Not evaluated by UL.

3 Peak - highest instantaneous current draw during RF communication.

4 UL Reference Number Deciphering

x1Reader Colors K = Black, G = Gray

x2Wiring N = Pigtail, T = Terminal

x3Communications N = No Module, R = RS-485

Parts

 Reader and base plate assembly (1)

 Installation Guide (1)

 iCLASS SE Biometric Reader User Guide (RKCLB40 only) (1)

 Terminal connector (2)

 M3.5 mm x 12 mm Phillips machine screw (4)

 #6-32 x .375" Phillips self-tapping machine screw (4)

 #6 x 1.5" Phillips sheet metal screw (4)

 #6-32 x .4375" Spanner security screw, anti-tamper (black) (3)

 #6-32 x .4375" Phillips security screw (black) (3)

 Mounting Gasket (1)

 SE BIO Initial Setup Reset Card 1 (RKLB40 only)

 SE BIO Initial Setup Reset Card 2 (RKLB40 only)

Recommended

 Cable, 4 conductor, 22 or 24 AWG (65 mm or 51

mm) twisted pair, over-all shield and UL approved

(Belden 3107A, or equivalent) - RS–485 + power

 Cable, 6 to 9 conductor, 22 or 24 AWG (65

mm or 51 mm) over-all shield, (Alpha 1296C or

equivalent) - Wiegand + power

 DC power supply

 Metal or plastic double-gang junction box

 Reader spacer when mounting on or near metal

or metal junction boxes - see How to Order Guide

 Security tool (for spanner security screw, anti-

tamper) HID 04-0001-03

iCLASS SE® Biometric/

iCLASS SE Display Reader

RKL40, RPKL40, RKLB40

SRD MODEL: RKCL40E, RPKCL40E, RKCLB40E

This Installation Guide is for informational purposes only. HID makes no warranties, expressed or implied, in this summary. Company, product names and data used in sample output

are ﬁctitious. Speciﬁcations are subject to change without notice.

Global in the U.S. and/or other countries. All other trademarks, service marks, and product or service names are trademarks or registered trademarks of their respective owners.

RKL40, RPKL40, RKLB40

SRD MODEL: RKCL40E, RPKCL40E, RKCLB40E

iCLASS SE® Biometric/

iCLASS SE Display Reader

PLT-03331, Rev. A.2

PIGTAIL TERMINAL DESCRIPTION

Yellow P1-1 Beeper Input

Orange P1-2 LED Input (GRN)

Black P1-3 Ground (RTN)

Red P1-4 +VDC

Drain P1-5 Unused

Brown P1-6 LED Input (RED)

Blue P1-7 Hold Input

Red/Green P2-7 GPIO1/OSDP (RS485-FDX/HDX-A)

Tan P2-6 GPIO2/OSDP (RS485-FDX/HDX-B)

Violet P2-5 *Open Collector Output / Tamper

White P2-4 **Wiegand Data 1 / Clock

Green P2-3 **Wiegand Data 0 / Data

Pink P2-2 GPIO3 (RS485-FDX-Z)

Gray P2-1 GPIO4 (RS485-FDX-Y)

Wall backplate

Install gasket

Junction box

not included

ATTENTION

Observe precautions for handling ELECTROSTATIC SENSITIVE DEVICES

Beeper

GRN LED

GND

+VDC

DRAIN

RED

HOLD

GPIO1

GP102

OC/TMPR

DATA1/CLK

DATA2/DATA

GPIO3

GPIO4

Beeper

GRN LED

GND

+VDC

DRAIN

RED

HOLD

GPIO1

GP102

OC/TMPR

DATA1/CLK

DATA2/DATA

GPIO3

GPIO4

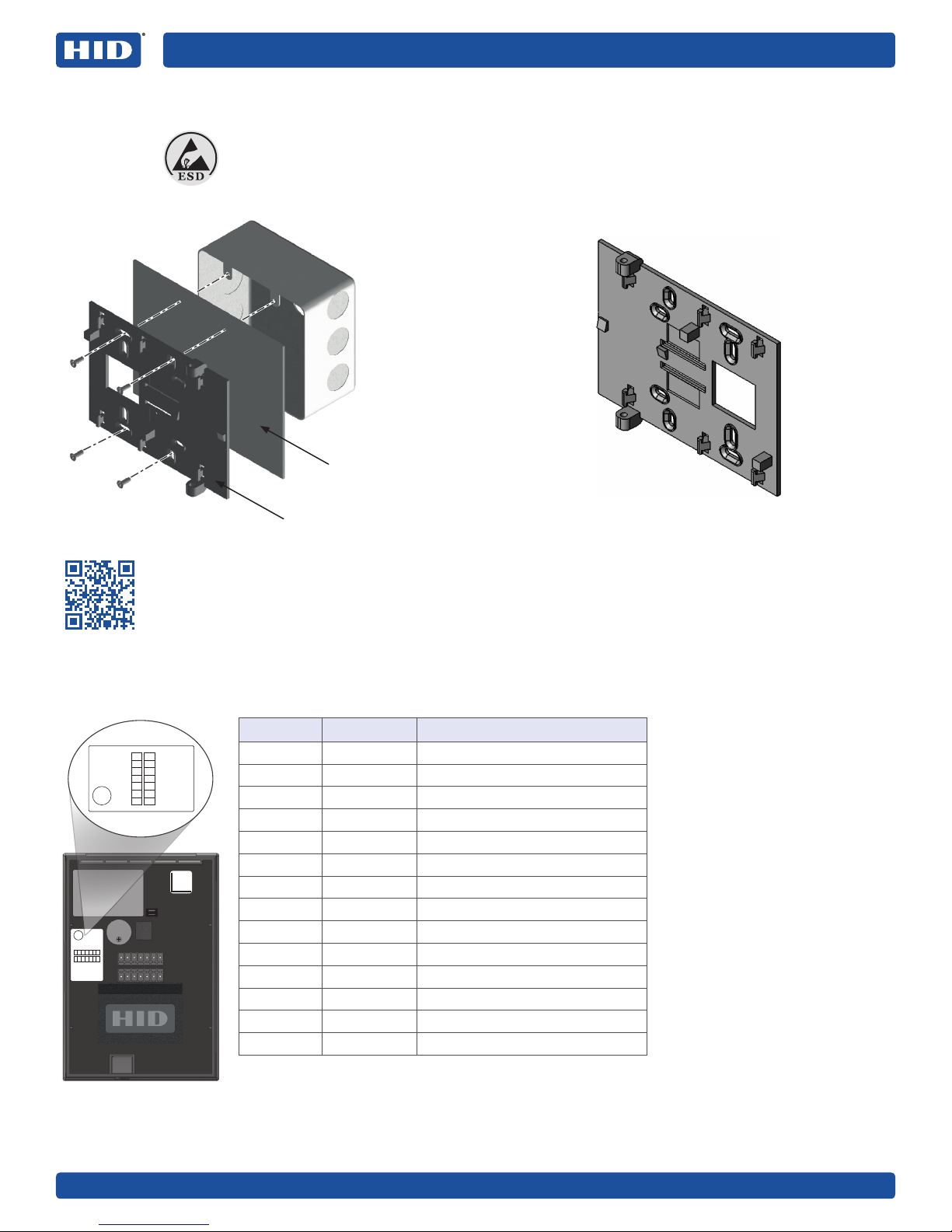

1 Mounting

2 Wiring

Mounting holes for US double-gang electrical boxes.

Terminal Reader

(Terminal block and

module position varies)

Notes

 Previous iCLASS readers had

reversed RS-485 wiring (P2-7 &

P2-6 - A & B). When upgrading

to an iCLASS SE reader, ensure

proper connections as defined

below.

 It is possible to reuse existing

Wiegand wiring for OSDP,

however, using simple stranded

cable typical of Wiegand

access control readers is

usually not meeting the RS485

twisted pair recommendations.

 For OSDP cable lengths

greater than 200ft. (61M) or

EMF interference, install 120Ω

+/- 2Ωresistor across RS-485

termination ends.

 Wiring the reader incorrectly

may permanently damage the

reader.

Reverse Configuration

Rotating the backplate 180° allows for placing the LCD display on left and the reader on right.

See PLT-02969 - Alternate Reader Assembly for instructions, before proceeding to Step 2: Wiring.

Scan the QR Code or visit www.hidglobal.com/PLT-02969

RKL40, RPKL40, RKLB40

SRD MODEL: RKCL40E, RPKCL40E, RKCLB40E

iCLASS SE® Biometric/

iCLASS SE Display Reader

PLT-03331, Rev. A.2

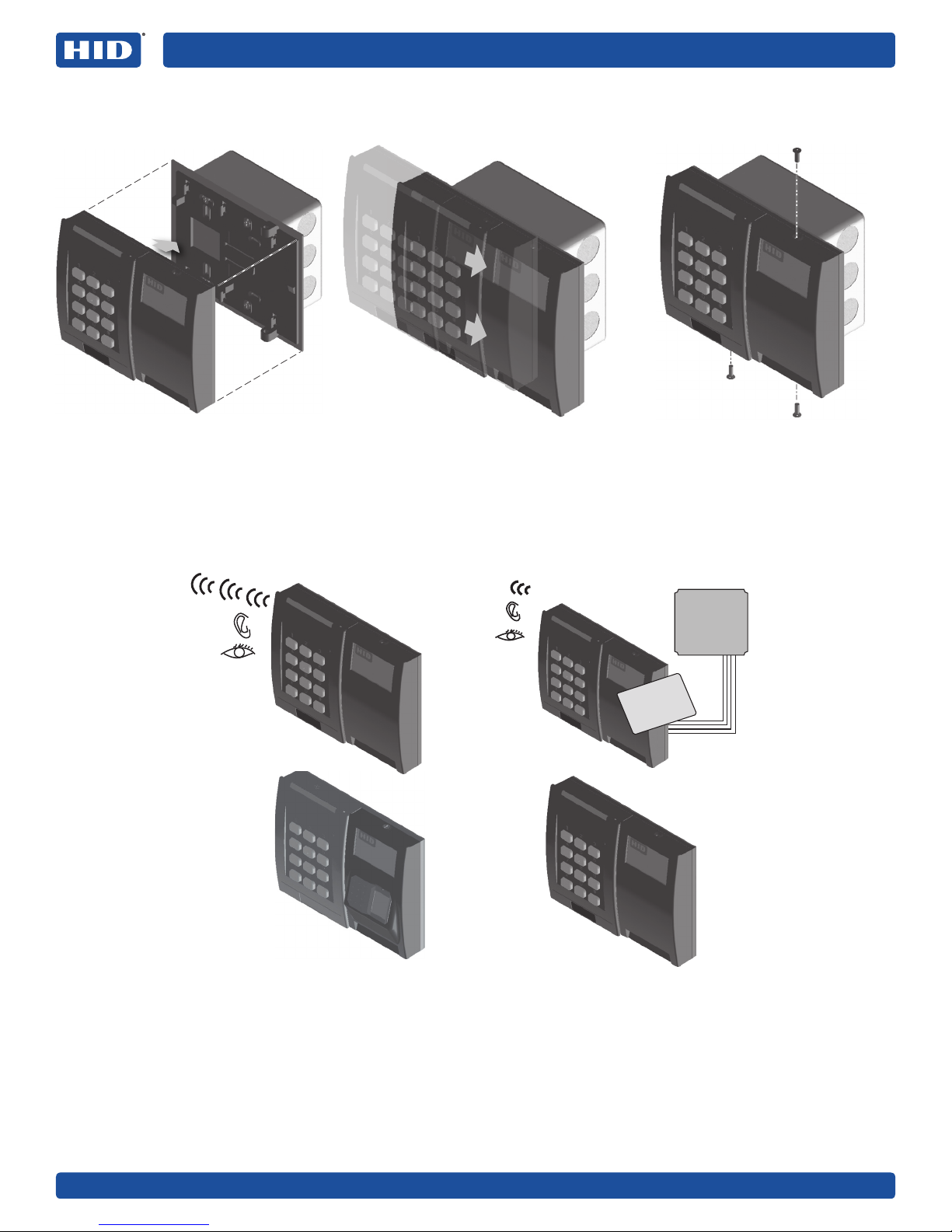

3 Attach to Backplate

Mount the Reader Assembly (Reader,

LCD Assembly, and reader backplate)

to the wall backplate.

Standard Configuration: Slide Reader

Assembly towards the right to lock.

Alternate Configuration: Slide Reader

Assembly to the left to lock.

Install Security screws.

4 Power and Testing

Notes

 With a keypad reader, operating as 26 bit emulation; upon power up you have five seconds to enter the Facility Code

followed by #. If unsuccessful, the reader LED displays solid Red. Power-cycle the reader and retry entering the

Facility Code.

 The Facility Code needs to be manually entered as three digits (i.e. a Facility Code of 10 is entered as 0-1-0-#). SE

readers only use Facility Codes between 1-255, and there is no default Facility Code. Once the Facility Code has

been entered, the LED will display Violet and then to Red. Power-cycle the reader to complete the Facility Code

configuration.

 When using a keypad, if two short beeps are heard after entering your PIN, the reader does not have a Facility Code

configured yet. In this event, an Admin will need to power-cycle the reader and enter the Facility Code before the

reader will accept a PIN.

hidglobal.com

PLT-03331, Rev. A.2

GUIDE D'INSTALLATION

Caractéristiques

RKL40 RPKL40 RKLB40

RÉFÉRENCE DE BASE 929N 929P 928N

TENSION D'ENTRÉE (Vcc) 12Vcc 12Vcc 12Vcc

COURANT

MOY VEILLE1170mA 170mA 195mA

MOY MAX.2185mA 185mA 255mA

CRÊTE3 250mA 250mA 320mA

TEMPÉRATURE DE

FONCTIONNEMENT

-4°F à 149°F

(-20°C à 65°C)

-4°F à 149°F

(-20°C à 65°C)

14°F à 122°F

(-10°C à 50°C)

LONGUEUR DE CÂBLE Lignes de communication

Wiegand

500' - 22 AWG (152m)

300' - 24 AWG (91m)

RS-485

Long. max du bus : 4000' (1219m) - 24 AWG

Distance max. entre nœuds : 1640' (500m) - 24 AWG

NUMÉRO DE RÉF. UL4RKL40Ex1x2x3RPKL40Ex1x2x3RKLB40Ex1x2x3

MODÈLE SRD RKCL40E RPKCL40E RKCLB40E

1 MOY veille: courant ecace sans carte dans le champ RF.

² MOY max.: courant ecace durant les lectures de carte continues. Non évalué UL.

3Crête: courant instantané le plus élevé durant une communication RF.

4Décryptage du numéro de référence UL

x1Couleurs du

lecteur:

K = Noir, G = Gris

x2Câblage N = Pigtail, T = Borne

x3Communications N = aucun module, R = RS-485

Pièces

 Ensemble lecteur et socle (1)

 Guide d'installation (1)

 Guide de l'utilisateur du lecteur biométrique iCLASS SE (RKCLB40 uniquement) (1)

 Connecteur de borne (2)

 Vis à métaux Phillips M3,5mm x 12mm (4)

 Vis autotaraudeuse Phillips n°6-32 x 0,375” (4)

 Vis à tôle Phillips n°6 x 1,5” (4)

 Vis de fixation à entretoise n°6-32 x 0,4375”, inviolable (noire) (3)

 Vis de fixation Phillips n°6-32 x 0,4375” (noire) (3)

 Support d'assemblage (1)

 Carte de réinitialisation 1 pour la configuration initiale du SE

BIO (RKLB40 uniquement)

 Carte de réinitialisation 2 pour la configuration initiale du SE

BIO (RKLB40 uniquement)

Pièces recommandées

 Câble 4conducteurs 22 ou 24AWG [65mm ou 51mm]

à paires torsadées, entièrement blindé et homologué UL

(Belden 3107A ou équivalent) - RS-485 + alimentation

 Câble 6 à 9conducteurs 22 ou 24AWG [65mm

ou 51mm] entièrement blindé (Alpha 1296C ou

équivalent) - Wiegand + alimentation

 Alimentation cc

 Boîtier de raccordement à double commande en

métal ou plastique

 Pièce d'espacement pour le montage sur ou

àproximité de métal ou de boîtiers de raccordement

en métal - voir le Guide des commandes

 Outil de sécurité (pour vis de fixation à entretoise

inviolable) HID 04-0001-03

Lecteur biométrique

iCLASS SE®/Lecteur iCLASS SE

RKL40, RPKL40, RKLB40

MODÈLE SRD : RKCL40E, RPKCL40E, RKCLB40E

RKL40, RPKL40, RKLB40

SRD MODEL: RKCL40E, RPKCL40E, RKCLB40E

iCLASS SE® Biometric/

iCLASS SE Display Reader

PLT-03331, Rev. A.2

PIGTAIL BORNE DESCRIPTION

Jaune P1-1 Entrée bip

Orange P1-2 Entrée LED (VERT)

Noir P1-3 Masse (RTN)

Rouge P1-4 +V cc

Drain P1-5 Non utilisé

Marron P1-6 Entrée LED (ROUGE)

Bleu P1-7 Entrée Hold

Rouge/

Vert P2-7 GPIO1/OSDP (RS485-FDX/HDX-A)

Brun P2-6 GPIO2/OSDP (RS485-FDX/HDX-B)

Violet P2-5 *Sortie à collecteur ouvert/Sécurité

Blanc P2-4 **Données Wiegand 1 / Clock

Vert P2-3 **Données Wiegand 0 / Data

Rose P2-2 GPIO3 (RS485-FDX-Z)

Gris P2-1 GPIO4 (RS485-FDX-Y)

Plaque murale

Installer le support

Boîtier de raccordement

non inclus

ATTENTION

Les manipulations des APPAREILS SENSIBLES AUX DÉCHARGES

ÉLECTROSTATIQUES doivent être effectuées avec précaution.

Beeper

GRN LED

GND

+VDC

DRAIN

RED

HOLD

GPIO1

GP102

OC/TMPR

DATA1/CLK

DATA2/DATA

GPIO3

GPIO4

Beeper

GRN LED

GND

+VDC

DRAIN

RED

HOLD

GPIO1

GP102

OC/TMPR

DATA1/CLK

DATA2/DATA

GPIO3

GPIO4

1 Montage

2 Câblage

Trous de fixation pour les coffrets électriques à double

commande américains.

Lecteur de bornes

(La position du

bornier et du module

peutvarier)

Remarques

 Les précédents lecteurs iCLASS

comportaient un câblageRS-485

inversé(P2-7 et P2-6 - A et B).

Lors de la mise à niveau vers un

lecteur iCLASS SE, effectuer les

connexions appropriées comme

indiqué ci-dessous.

 Il est possible de réutiliser le

câblage Wiegand existant pour

l'OSDP. Cependant, l'utilisation

d'un câble à un seul toron

(caractéristique des lecteurs de

contrôle d'accès Wiegand) ne

sera généralement pas conforme

aux recommandations d'utilisation

de paire torsadée RS-485.

 Pour les câbles OSDP

d'une longueur supérieure

à 200pieds (61m) ou les

interférences de champ

électromagnétique, installer

une résistance de 120Ω+/- 2Ω

aux terminaisons RS-485.

 le câblage incorrect du lecteur

peut entraîner des dommages

permanents.

Configuration inversée

Il est possible de positionner l'écran LCD à gauche et le lecteur à droite en retournant la plaque arrière de 180°.

Voir PLT-02969 : Autre montage du lecteur pour suivre les instructions avant de passer à la Section 2: Câblage.

Lire le code QR ou visitez la page www.hidglobal.com/PLT-02969

RKL40, RPKL40, RKLB40

SRD MODEL: RKCL40E, RPKCL40E, RKCLB40E

iCLASS SE® Biometric/

iCLASS SE Display Reader

PLT-03331, Rev. A.2

3 Fixation à la plaque arrière

Installer l'ensemble lecteur (lecteur,

écran LCD et plaque arrière du

lecteur) sur la plaque murale.

Configuration standard: Faire glisser

l'ensemble lecteur vers la droite pour

le verrouiller en place.

Configuration alternative: Faire

glisser l'ensemble lecteur vers la

gauche pour le verrouiller en place.

Installer les vis de fixation.

4 Mise sous tension et essai

Remarques

 Avec un lecteur à pavé numérique fonctionnant en mode d'émulation 26bits, l'utilisateur dispose de cinq secondes après

la mise sous tension pour saisir le code site (Facility Code) suivi du symbole #. En cas d'échec, le voyant du lecteur reste

allumé en rouge. Le lecteur doit alors être redémarré pour effectuer une nouvelle tentative de saisie du code site.

 Le code site doit être saisi manuellement sous forme de 3chiffres (par exemple, le code site 10 doit être saisi sous la

forme 0-1-0-#). Les lecteurs SE utilisent uniquement des codes site compris entre 1 et 255, et il n'existe aucun code

site par défaut. Une fois le code site saisi, le voyant devient violet, puis rouge. Le lecteur doit alors être redémarré

pour achever la configuration du code site.

 Lors de l'utilisation d'un pavé numérique, si deux bips courts sont émis après la saisie du code PIN, cela signifie

qu'aucun code site n'est encore configuré sur le lecteur. Dans ce cas, un administrateur doit redémarrer le lecteur

etsaisir le code site pour que le lecteur accepte un code PIN.

hidglobal.com

PLT-03331, Rev. A.2

INSTALLATIONSANLEITUNG

Speziﬁkationen

RKL40 RPKL40 RKLB40

BASISTEILNUMMER 929N 929P 928N

EINGANGSSPANNUNG

(VDC) 12VDC 12VDC 12VDC

STROMSTÄRKE

STANDBY AVG1170mA 170mA 195mA

MAX. AVG2185mA 185mA 255mA

PEAK3 250mA 250mA 320mA

BETRIEBSTEMPERATUR -20°C bis 65°C

(-4°F bis 149°F)

-20°C bis 65°C

(-4°F bis 149°F)

-10°C bis 50°C

(14°F bis 122°F)

KABELLÄNGE Kommunikationsleitungen

Wiegand

152m (500ft)– AWG22

91m (300ft)– AWG24

RS-485

Max. Buslänge: 1.219m (4.000ft)– AWG24

Max. Länge zwischen Knoten: 500m (1.640ft)– AWG24

UL-REF.NUMMER4RKL40Ex1x2x3RPKL40Ex1x2x3RKLB40Ex1x2x3

SRD-MODELL RKCL40E RPKCL40E RKCLB40E

1Standby AVG– Eektive Stromaufnahme ohne Karte im RF-Feld.

² Maximum AVG– Eektive Stromaufnahme bei dauerhaftem Kartenlesen. Nicht von UL bewertet.

3Peak– Höchste verzögerungsfreie Stromaufnahme während RF-Kommunikation.

4UL-Referenznummer-Entschlüsselung

x1Leserfarben K = Schwarz, G = Grau

x2Verdrahtung N = Anschlusslitze, T = Klemme

x3Kommunikation N = Kein Modul, R = RS-485

Teile

 Leser und Rückplatte (1)

 Installationsanleitung (1)

 Benutzerhandbuch zu iCLASS SE-Biometrieleser (nur RKCLB40) (1)

 Anschlussklemme (2)

 M3,5×12mm Kreuzschlitzschrauben (4)

 #6–32×0,375Zoll Kreuzschlitz-Schneidschrauben (4)

 #6×1,5Zoll Kreuzschlitz-Blechschrauben (4)

 #6–32×0,4375Zoll manipulationssichere Sicherungsschrauben

(schwarz) (3)

 #6–32×0,4375Zoll Kreuzschlitz-Sicherungsschrauben (schwarz) (3)

 Montagedichtung (1)

 SEBIO-Ersteinrichtungs-Reset-Karte1 (nur RKLB40)

 SEBIO-Ersteinrichtungs-Reset-Karte2 (nur RKLB40)

Empfohlen

 Kabel, 4Leiter, AWG22 oder 24 (65mm oder 51mm),

verdrillte Aderpaare, gesamtgeschirmt und UL-geprüft

(Belden3107A oder gleichwertig)– RS-485 + Strom

 Kabel, 6–9Leiter, AWG22 oder 24 (65mm oder

51mm), gesamtgeschirmt (Alpha1296C oder

gleichwertig)– Wiegand + Strom

 DC-Netzteil

 Doppelanschlussdose aus Metall oder Kunststoff

 Leser-Distanzstück für Montage auf oder nahe

Metall oder Anschlussdosen aus Metall– siehe

Bestellhandbuch

 Sicherheitswerkzeug (für manipulationssichere

Sicherungsschrauben) HID 04-0001-03

iCLASS SE® Biometrie-/

iCLASS SE Display-Leser

RKL40, RPKL40, RKLB40

SRD-MODELL: RKCL40E, RPKCL40E, RKCLB40E

RKL40, RPKL40, RKLB40

SRD MODEL: RKCL40E, RPKCL40E, RKCLB40E

iCLASS SE® Biometric/

iCLASS SE Display Reader

PLT-03331, Rev. A.2

ANSCHLUSSLITZE

KLEMME BESCHREIBUNG

Gelb P1-1 Beeper-Eingang

Orange P1-2 LED-Eingang (GRN)

Schwarz P1-3 Erde (RTN)

Rot P1-4 +VDC

Erdungsleitung

P1-5 Ungenutzt

Braun P1-6 LED-Eingang (ROT)

Blau P1-7 Eingang halten

Rot/Grün P2-7 GPIO1/OSDP (RS485-FDX/HDX-A)

Gelbbraun P2-6 GPIO2/OSDP (RS485-FDX/HDX-B)

Violett P2-5 *Open-Collector-Ausgang /

Verriegelung

Weiß P2-4 **Wiegand-Daten1 / Uhr

Grün P2-3 **Wiegand-Daten0 / Daten

Pink P2-2 GPIO3 (RS485-FDX-Z)

Grau P2-1 GPIO4 (RS485-FDX-Y)

Wand-Rückplatte

Installationsdichtung

Anschlussdose

nicht enthalten

ACHTUNG

Beachten Sie die Vorsichtsmaßnahmen für den Umgang mit ELEKTROSTATISCH

GEFÄHRDETEN BAUELEMENTEN

Beeper

GRN LED

GND

+VDC

DRAIN

RED

HOLD

GPIO1

GP102

OC/TMPR

DATA1/CLK

DATA2/DATA

GPIO3

GPIO4

Beeper

GRN LED

GND

+VDC

DRAIN

RED

HOLD

GPIO1

GP102

OC/TMPR

DATA1/CLK

DATA2/DATA

GPIO3

GPIO4

1 Montage

2 Verdrahtung

Montagebohrungen für US-amerikanische

Doppelschaltschränke

Klemmen am Leser

(Klemmenblock und

Modulposition variieren)

Hinweise

 Frühere iCLASS-Leser hatten

eine umgekehrte RS-485-

Verdrahtung (P2-7 und P2-6–

A und B). Achten Sie bei einem

Upgrade auf einen iCLASS

SE-Leser auf ordnungsgemäße

Anschlüsse wie unten definiert.

 Es ist möglich, die vorhandene

Wiegand-Verdrahtung für

OSDP zu verwenden. Jedoch

erfüllen einfache verseilte

Kabel, die für Wiegand-

Zutrittskontrollleser typisch

sind, in der Regel nicht die RS-

485-Empfehlungen für Kabel

mit verdrillten Aderpaaren.

 Bei OSDP-Kabellängen von

mehr als 61m (200ft) oder

EMF-Interferenz legen Sie

120Ω+/-2ΩWiderstand an

den RS-485-Anschlüssen an.

 Eine falsche Verdrahtung

kann den Leser dauerhaft

beschädigen.

Umgekehrte Konfiguration

Durch Drehen der Rückplatte um 180° können Sie das LCD-Display links und den Leser rechts platzieren.

Lesen Sie die Anleitung unter „PLT-02969– Alternative Leseranordnung“, bevor Sie mit Schritt2

„Verdrahtung“ fortfahren.

Scannen Sie den QR-Code, oder informieren Sie sich unter www.hidglobal.com/PLT-02969

RKL40, RPKL40, RKLB40

SRD MODEL: RKCL40E, RPKCL40E, RKCLB40E

iCLASS SE® Biometric/

iCLASS SE Display Reader

PLT-03331, Rev. A.2

3 Befestigung an Rückplatte

Stecken Sie die Leserbaugruppe

(Leser, LCD-Display und Leser-

Rückplatte) auf die Wand-

Rückplatteauf.

Standardkonfiguration: Schieben Sie

die Leserbaugruppe nach rechts, bis

sie einrastet.

Alternative Konfiguration: Schieben

Sie die Leserbaugruppe nach links, bis

sie einrastet.

Befestigen Sie die

Sicherungsschrauben.

4 Anschalten und Prüfen

Hinweise

 Bei Lesern mit Ziffernblock und 26-Bit-Emulation gilt Folgendes: Nach dem Einschalten haben Sie fünf Sekunden Zeit,

um den Einrichtungscode gefolgt von „#“ einzugeben. Wenn dies nicht gelingt, leuchtet die LED des Lesers rot auf.

Schalten Sie den Leser aus und wieder ein, und versuchen Sie erneut, den Einrichtungscode einzugeben.

 Der Einrichtungscode muss manuell mit drei Ziffern eingegeben werden (d.h. der Einrichtungscode „10“ wird

als „0-1-0-#“ eingegeben). SE-Leser verwenden nur Einrichtungscodes von 1bis 255. Es gibt keinen Standard-

Einrichtungscode. Nachdem der Einrichtungscode eingegeben wurde, leuchtet die LED violett und dann rot.

SchaltenSie den Leser aus und wieder ein, um die Konfiguration des Einrichtungscodes abzuschließen.

 Wenn Sie einen Ziffernblock verwenden und nach Eingabe der PIN zwei kurze Pieptöne hören, wurde noch kein

Einrichtungscode für den Leser konfiguriert. In diesem Fall muss ein Administrator den Leser aus- und wieder

einschalten und den Einrichtungscode eingeben. Erst danach akzeptiert der Leser eine PIN.

hidglobal.com

PLT-03331, Rev. A.2

GUÍA DE INSTALACIÓN

Especiﬁcaciones

RKL40 RPKL40 RKLB40

NÚMERO DE COMPONENTE BASE

929N 929P 928N

VOLTAJE DE ENTRADA (VDC)

12VDC 12VDC 12VDC

CORRIENTE ELÉCTRICA

PROM. EN MODO DE ESPERA

170mA 170mA 195mA

PROM. MÁX.2185mA 185mA 255mA

MÁX.3 250mA 250mA 320mA

TEMPERATURA DE

FUNCIONAMIENTO

De -4 °F a 149 °F

(de -20 °C a 65 °C)

De -4 °F a 149 °F

(de -20 °C a 65 °C)

De 14 °F a 122 °F

(de -10 °C a 50 °C)

LONGITUD DEL CABLE Líneas de comunicaciones

Wiegand

500 ft - 22 AWG (152 m)

300 ft - 24 AWG (91 m)

RS-485

Longitud máxima del bus: 4,000 ft (1,219 m) - 24 AWG

Distancia máxima entre nodos: 1,640 ft (500 m) - 24 AWG

NÚMERO DE REFERENCIA DE UL

RKL40Ex1x2x3RPKL40Ex1x2x3RKLB40Ex1x2x3

MODELO SRD RKCL40E RPKCL40E RKCLB40E

1 PROM. en modo de espera: consumo de corriente en RMS sin una tarjeta en el campo de RF.

² PROM. máx.: consumo de corriente en RMS durante la lectura continua de tarjetas. No evaluado por UL.

3 MÁX.: máximo consumo de corriente instantánea durante comunicaciones de RF.

4 Interpretación de los números de referencia UL

x1Colores del lector K = Negro, G = Gris

x2Cableado N = Flexible, T = Borne

x3Comunicaciones N = Sin módulo, R = RS-485

Piezas

 Lector y conjunto de la placa de base (1)

 Guía de instalación (1)

 Guía de usuario del lector biométrico iCLASS SE (solo para el modelo RKCLB40) (1)

 Conector de borne (2)

 Tornillos mecánicos Phillips M3.5 × 12 mm (4)

 Tornillos mecánicos autorroscantes Phillips n.°6-32 × 0.375pulg. (4)

 Tornillos mecánicos Phillips de hoja de metal n.°6 × 1.5pulg. (4)

 Tornillos de seguridad para llave inglesa n.°6-32 × 0.4375pulg.

antisabotaje (negros) (3)

 Tornillos de seguridad Phillips n.°6-32 × 0.4375pulg. (negros) (3)

 Montaje de junta (1)

 Tarjeta de reinicio a la configuración inicial SE BIO 1 (solo para

el modelo RKLB40)

 Tarjeta de reinicio a la configuración inicial SE BIO 2 (solo para

el modelo RKLB40)

Recomendado

 Cable, 4 conductores, par trenzado de 22 o 24 AWG

[65 o 51mm], con blindaje total y aprobados por UL

(Belden 3107A o equivalente): RS–485 + energía

 Cable, 6 a 9 conductores, 22 o 24 AWG

[65o51mm], con blindaje total, (Alpha 1296C

oequivalente): Wiegand + energía

 Fuente de alimentación de CC

 Caja metálica o de plástico para conexiones de

salida doble

 Espaciador del lector cuando se coloca sobre o cerca

de cajas metálicas o cajas metálicas para conexiones:

consulte la guía sobre Cómo realizar pedidos

 Herramienta de seguridad (para tornillos de

seguridad de llave inglesa antisabotaje) HID04-

0001-03

Lector biométrico iCLASS SE®

lector de pantalla iCLASS SE

RKL40, RPKL40, RKLB40

MODELO SRD: RKCL40E, RPKCL40E, RKCLB40E

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels HID Autre

HID

HID FlexSmart 6092 Manuel utilisateur

HID

HID iCLASS SE R90 Manuel utilisateur

HID

HID FlexSmart 607 Series Manuel utilisateur

Manuels Autre populaires d'autres marques

GO Industries

GO Industries 38017 Manuel utilisateur

Cissell

Cissell 30LBCMAN2 Manuel utilisateur

RIDGID

RIDGID K-60SP Manuel utilisateur

Gage Bilt

Gage Bilt GB751SH-5 Manuel utilisateur

OVE

OVE SIERRA 60 Manuel utilisateur

ReelCraft

ReelCraft 7800 OLB21 Manuel utilisateur

Body Armor 4x4

Body Armor 4x4 ECO-SERIES Manuel utilisateur

ROBLIN

ROBLIN DROP Guide de l'utilisateur

EMG

EMG EMG-ACB BARREL Manuel de service

MiniSolar

MiniSolar MT-150 Manuel utilisateur

Parkside

Parkside PSZ 250 B2 Manuel utilisateur

ABB

ABB REM 610 Manuel du produit

Parkside

Parkside 55992 Manuel du propriétaire

Skyjacker

Skyjacker F250 Manuel utilisateur

IBM

IBM IBM SYSTEM Z Guide d'installation

Grech Motors

Grech Motors G28 Manuel utilisateur

NOVAK

NOVAK BATTERY CARE SHEET Mode d’emploi

Telemotive

Telemotive blue PiraT Mini Guide de l'utilisateur

HID iCLASS SE Biometric Manuel utilisateur

Manuels Autre populaires d'autres marques
