Hess AGENA Manuel utilisateur

Gebrauchsanleitung

Installation and Operating Instructions

Notice de montage et d´installation

2021/06/A

AGENA

LED

Wichtige Hinweise

Important Information

Consignes importantes

Die Leuchte darf nur mit kompletter

Schutzabdeckung betrieben werden.

Only operate this luminaire when it is

in a closed state, i.e. with closed cover.

Ne faire fonctionner le luminaire

qu´avec le couvercle de protection fermé.

Es dürfen nur die vom

Leuchtenhersteller vorgeschriebenen

Ersatzteile eingesetzt werden. Die

Vorschriften der Lampenhersteller sind zu

beachten.

Only replacement parts specified by

the lighting fixture manufacturer may be

used. In addition, the lamp manufacturer’s

instructions must be followed.

Seules les pièces de rechange prévues

par le fabricant des luminaires doivent être

utilisées. Observez les consignes du fabri-

cant de lampes.

Fremdmasten müssen gemäß DIN EN

40 zertifiziert sein.

All poles provided by others must be

certified in compliance with DIN EN 40.

Les mâts provenant de tiers doivent

être certifiés selon DIN EN 40.

Montage- und Wartungsarbeiten sind

nur mit Originalteilen durchzuführen. Für die

Installation und den Betrieb sind die nati-

onalen und internationalen Vorschriften zu

beachten. Werden nachträglich Änderungen

an Leuchten, Ausleger oder Masten vorge-

nommen, so gilt derjenige als Hersteller, der

diese Änderungen vornimmt. Hess Licht +

Form übernimmt keine Haftung für Schäden,

die durch unsachgemäßen Einsatz entstehen.

Montage nur durch Fachpersonal.

Only use original parts for mainte-

nance and installation of this luminaire.

National and international regulations and

laws apply to the installation and opera-

tion of this lighting fixture. If modifications

are made to the luminaire, the party who

made the modifications shall be considered

the legal manufacturer thereafter. Hess

Licht + Form does not accept liability for

any damages that occur due to improper or

unskilled actions. Only qualified persons are

permitted to install and assemble products

obtained from Hess Licht + Form.

Tous travaux de montage et d‘entre-

tien ne doivent être effectués qu‘avec des

pièces d’origine. Observez les consignes

de sécurité électriques nationales et inter-

nationales lors de l’installation et lors du

fonctionnement. En cas de modifications

ultérieurement apportées aux luminaires, la

personne responsable de ces modifications

est considérée comme le fabricant. Hess

Licht + Form n’assume aucune responsabi-

lité pour les dommages résultant d’une uti-

lisation non conforme. Le montage ne doit

être effectué que par des spécialistes.

LED-Modul: Risikogruppe 2, nicht in

den Strahl blicken!

Die Leuchte ist so zu positionieren, dass

längeres in die Leuchte schauen in einem

geringeren Abstand als 0,4m nicht zu

erwarten ist.

LED module risk group 2, do not look

into the beam!

Position the luminaire to avoid extended

viewing into the luminaire at a distance of

less than 0,4m.

Module LED, groupe des risques 2, ne

pas regarder le rayon.

Positionnez le luminaire afin d´éviter d`y

regarder longtemps à une distance infé-

rieure à 0,4m.

PMMA Reinigung

Leuchtenabdeckungen aus PMMA-Kunststoff

dürfen nur mit Wasser und Spülmittel, bei

starken Verschmutzungen mit Waschbenzin

gereinigt werden. Andere Mittel sind nicht

erlaubt, insbesondere die Verwendung

von alkoholhaltigen Reinigern (Spiritus,

Glasreiniger, etc.) oder Kaltreinigern führen

zur Beschädigung der Oberfläche.

PMMA cleaning instructions

Only use a mild detergent and water to clean

luminaire covers and enclosures of PMMA

plastic. If the PMMA is very heavily soiled,

you may use benzene, but with great care

and sparingly. Do not use any other agents;

in particular, alcohol-containing cleaners

(spirits, glass cleaner, etc.) or cold cleaning

solvents will damage the surface of the

PMMA.

Conseil de nettoyage

Les couvercles de luminaire en matière

plastique (de verre acrylique) sont à nettoyer

exclusivement avec de l‘eau et un produit

vaisselle, l‘éther de pétrole est autorisé en

cas d‘encrassements tenaces. Tout autre

produit est proscrit, notamment l‘emploi

de détergents contenant de l‘alcool (white-

spirit, produits pour vitres, etc.) ou de

détergents à froid qui endommageraient la

surface.

Vorbereitende Arbeiten zum

Aufstellen des Mastes entnehmen Sie bitte

der separaten Empfehlung.

Please refer to the separate recom-

mendation for preparatory work for erect-

ing the pole.

Concernant les travaux préliminaires

pour l’installation du mât merci de consul-

ter la recommandation ci-jointe.

Bei Wartungsarbeiten und beim

Lampenwechsel muß das Element

spannungsfrei sein.

Es muß Schutzkleidung getragen werden.

When performing maintenance and

changing the lamp, always make sure that

the power is off in the luminaire (entire col-

umn). Protective clothing must be worn.

Lors de tous travaux d’entretien et

lors du remplacement d’une source lumi-

neuse, il faut absolument mettre le module

hors circuit.

Il faut absolument porter un vêtement

protecteur.

Die Leuchte ist weitestgehend

wartungsfrei. Es ist jedoch auch vorge-

sehen, dass der LED-Träger komplett

getauscht werden kann.

This luminaire is virtually mainte-

nance-free. The luminaire is designed,

however, to permit the LED board to be

replaced.

Le luminaire est pratiquement sans

entretien. Toutefois, un changement

complet du support de LED est

également prévu.

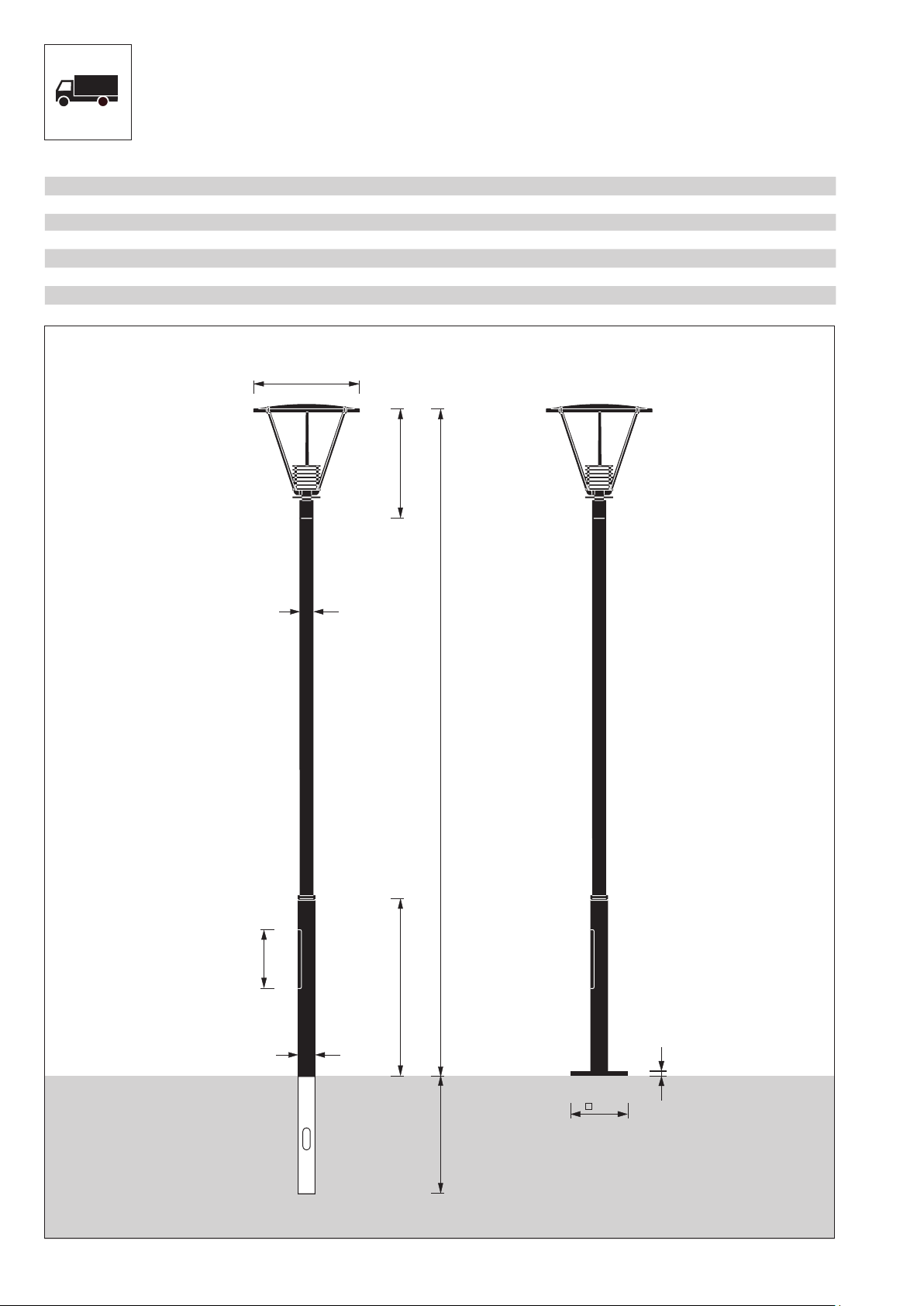

Lieferumfang

Included in Luminaire Purchase

Matériel fourni

300

4500

ø720

ø114,3

ø88,9

800

780

400 x 85

(K) Farbtemperatur

color temperature

3000 13.01700.4500V025

4000 13.01700.4500V029

3000 13.01700.4500V027

4000 13.01700.4500V031

1200

1.b1.a

Empfohlene Montagefolge

Recommended Installation Procedure

Déroulement de montage recommandé

2. 3.

4. 6.

Kabelbelegung

Wiring diagram

Positionnement brins de câble

Wartung

Maintenance

Entretien

Einstellmöglichkeiten

“DIM Modul“

Settings “DIM Modul”

Possibilités de réglage

du “Module DIM“

1. Mast aufstellen / Wandarm montieren

Putting Up the Pole / Mounting the Bracket

Ériger le mât / Monter la console

1.a

500 mm

1.b

Typ Q 300/15

Gewichte / Windangriffsflächen

Weight / Wind Catching Surface

Poids / Surface de résistance au vent

AGENA A C

mm ø mm kg kg m²

13.01700.4500 4500 114,3 10 46 0,15

AGENA A B

mm ø mm

13.01700.4500 4500 800

13.01700.4500 4500 — Q300/15

300

Wichtige Hinweise

Important Information

Consignes importantes



2.1

Montage

Mounting

Montage

Schrauben nicht festziehen.

Do not tighten the screws and bolts.

Ne pas visser à fond les vis.

2.2

Alle Schrauben nachziehen (2.1 + 2.2)

Tighten all bolts and screws (2.1 + 2.2)

Serrer toutes les vis (2.1 + 2.2)

5 Nm

2. Montage

Mounting

Montage

2.3

12 Nm

Kabelübergangskasten

Junction Box

Boîtier de raccordement

3.3

Der Kabelübergangskasten ist nicht im Lieferumfang enthalten,

er muss VDE, ENEC und für die Montage auf C-Schienen zugelassen

sein, sowie der Schutzklasse und Schutzart der Leuchte entsprechen.

Die Schraubenanschlussklemmen müssen für das Auflegen der

verwendeten Kabel zugelassen sein.

Empfehlung: TYCO EKM 2051

The junction box does not come with the purchase of the

luminaire. It must be VDE- and ENEC-approved. In addition, it must

be approved for mounting to C-profile tracks and must be suitable

for use with the respective luminaire’s Protection Rating and Ingress

Protection classifications. The screw terminals must also be suitable

for the respective wiring that is used.

Recommendation: TYCO EKM 2051

Le boîtier de raccordement n’est pas inclus dans la livraison. Il

doit être homologué VDE/ENEC ainsi que pour son montage sur des

rails de transport et il doit correspondre à la classe électrique et à

l’indice de protection du luminaire. Les bornes à vis doivent

permettre d’appliquer des câbles utilisés.

Recommandation: TYCO EKM 2051

3.13.2

8 mm

20 mm

ACHTUNG: Die mit X markierte Anschluss-

belegung in der Spalte „Variante“ beachten

ATTENTION: Please note the assignment of

connections as marked with X in the column “Variante”

ATTENTION: Merci de noter l´affectation des

raccordements, marquée par „X“ dans la colonne

Variante

L1 N PE L2 L3 Variante

Standard

AstroDIM

StepDIM

Dali

PST

SK I

L1 N PE L2 L3 Variante

Standard

AstroDIM

StepDIM

Dali

PST

SK I
