Heitronic 35250 Manuel utilisateur

Installationsanweisung Art. Nr. 35250,35253 Seite 1 von 2 Stand 09.2013

D Installations- und Bedienungsanweisung

LED Wandleuchte

Art. Nr. 35250,35253

Herzlichen Dank, dass Sie sich für den Kauf unserer Leuchten entschieden haben.

Unsere LED-Leuchte ist aus robusten und hochwertigen Materialien hergestellt und ermöglicht Ihnen eine

ansprechende Beleuchtung. Der Einsatz kann sowohl im Innenbereich als auch im Außenbereich erfolgen.

Lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren Sie diese zum

späteren Nachschlagen gut auf.

Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße Handhabung oder für

vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.

Verpackungsinhalt:

1 LED-Leuchte

Installation- und Bedienungsanweisung

Technische Daten:

Artikel Anschluss Leuchtmittel Schutz-

art

Schutz-

klasse

35250 220-240V~50Hz max. 10 x 1W LED-Leuchtmittel

nicht auswechselbar IP 54 I

35253 220-240V~50Hz max. 1x5W LED-Leuchtmittel

nicht auswechselbar IP 54 I

Sicherheits- und Warnhinweise:

Möglichst nicht direkt ungeschützt in die LED-Strahlung blicken – vor allem nicht über längere

Zeiträume. LED-Strahlung sollte nicht in die Augen von anderen Personen gerichtet werden.

Bevor Sie die Leuchte in Betrieb nehmen, versichern Sie sich, dass diese auf dem Transportweg nicht

beschädigt wurde. Bei Beschädigung am Kabel oder elektrischen Teilen darf die Leuchte nicht betrieben

werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.

Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

Vorsicht. Die Packung enthält Kleinteile, die von Kindern verschluckt werden könnten.

Kinder nicht unbeaufsichtigt im Bereich der Leuchten oder anderen elektrischen Geräten spielen lassen.

Setzen Sie die Leuchten niemals einem direkten Wasserstrahl (z.B. Gartenschlauch oder

Hochdruckreiniger) aus und tauchen Sie die Leuchten niemals in Wasser oder andere Flüssigkeiten!

Während des Betriebes wird das Leuchtmittel heiß. Auch das äußere Lampengehäuse wird heiß.

Berühren Sie die Leuchte während des Betriebes nicht mit bloßen Händen.

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der Leuchte

führen zum Erlöschen der Garantie (Gewährleistung).

Pflege und Wartung:

Vor der Reinigung müssen Sie sicherstellen, dass die Stromzufuhr unterbrochen ist.

Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.

Niemals Chemikalien, brennbare Reiniger oder Scheuermittel verwenden. Diese können die Oberflächen

und/oder die Isolierungen der Leuchte beschädigen.

Entsorgung:

Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als

Hausmüll entsorgt werden.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

Installationsanweisung Art. Nr. 35250,35253 Seite 2 von 2 Stand 09.2013

Installation:

Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.

Stellen Sie sicher, dass die Anschlusswerte Ihrer Hausinstallation der Stromzufuhr zur Leuchte mit den

Daten am Typenschild dieser Leuchte übereinstimmen.

Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und

gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden

Sicherungsautomaten der Hausinstallation aus.

Beim Betrieb im Außenbereich wird empfohlen, die Wandleuchte mit einem Fehlerstromschutzschalter

abzusichern.

Stellen Sie sicher, dass sich am Befestigungsort der Leuchte kein Wasser ansammeln kann.

Bestimmen Sie den Ort der Anbringung. Die Leuchten sind zum Anbau geeignet. Montieren Sie

zunächst die Anbauhalterung.

Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und zuverlässig

zu tragen.

Führen sie die Zuleitungen der Stromzufuhr durch die Öffnungen im Einbaugehäuse.

Schließen Sie nun die Anschlussleitungen der Hausinstallation an die Schraubklemmen der Leuchte an.

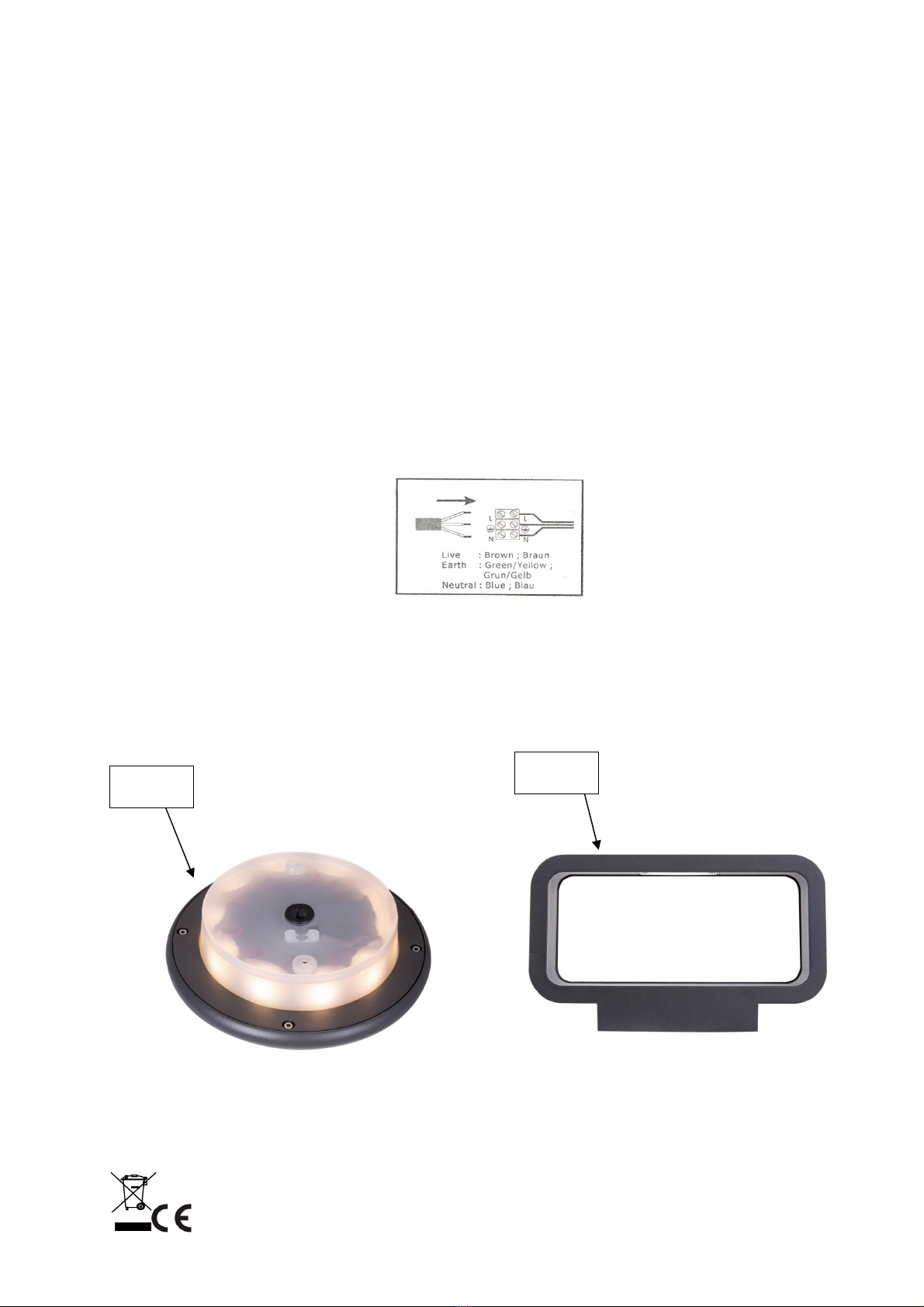

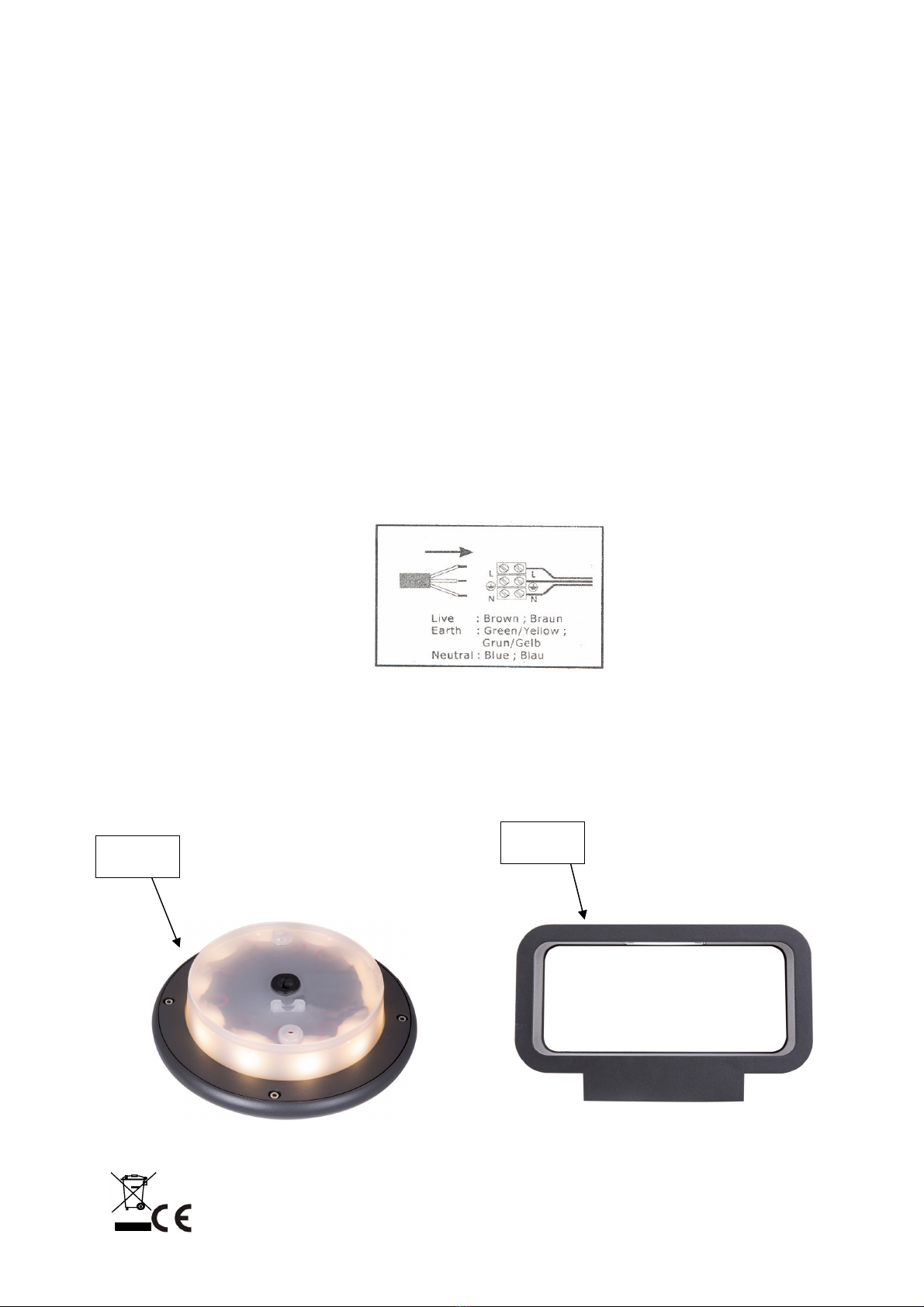

Schließen Sie zuerst den grün-gelben Schutzleiter und danach die beiden anderen Leitungen an. In der

Regel ist das braune (oder schwarze) Kabel der Phasenleiter, schließen Sie diesen an die mit „L“

gekennzeichnete Klemme an. Der blaue Leiter muss an die mit „N“ gekennzeichnete Klemme

angeschlossen werden.

Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind.

Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen

Achten Sie auf eine stabile und zuverlässige Befestigung.

Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.

Das Typenschild darf nicht entfernt werden.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

35250

35253

Installation instruction Art. No. 35250,35253 Page 1 of 2 Status 09.2013

GB Installation and operating instructions

LED wall light

Art. No. 35250,35253

Many thanks for deciding to buy our lights.

Our LED light is made out of sturdy, high value materials and will provide you with quality lighting. The light can

be used both indoors and also outdoors.

Please read through installation and operation instructions carefully and keep these in a safe place for

future reference.

We do not accept liability for damage to persons or property caused by non observation of the instructions,

improper handling or for unauthorized changes made to the product.

Package contents:

1 LED light

Installation and operating instructions

Technical data:

Article Connection Illuminant Protection

type

Protection

Class

35250 220-240V~50Hz max. 10 x 1W LED illuminants

cannot be changed IP 54 I

35253 220-240V~50Hz max. 1 x 5W LED illuminants

cannot be changed IP 54 I

Safety and warning notes:

Do not look directly into the LED - especially for longer periods of time - without protecting your eyes. A

LED beam should not be directed into other people's eyes.

Make sure, before using the light that it has not been damaged during transportation. Do not operate the

light if the cable or the electrical parts are damaged. Repairs may only be done by a specialist

electrician.

Keep packaging materials well away from children and pets. Danger of suffocation!

Be careful. The packaging contains small parts which can be swallowed by children.

Do not leave children unattended in the area of the lights or other electrical appliances.

Never expose the lights to a direct jet of water garden hose or high pressure cleaner, for example) and

never immerse the lights into water or other liquids !

The illuminant is hot when it is in operation. The outer lamp housing will also be hot. Do not touch the

light with your bare hands when it is being operated.

The entire product must neither be changed nor converted. Changes made to the light lead to annulment

of the guarantee (warranty).

Care and servicing:

You must make sure that the power supply is disconnected before cleaning.

Use a dry, or slightly damp cloth for cleaning.

Never use chemicals, inflammable cleaners or abrasives for cleaning. These can damage the surface

and / or the insulations of the light.

Disposal:

Old electronic equipment must be brought to public connection points and must not be disposed of as

household waste.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

Installation instruction Art. No. 35250,35253 Page 2 of 2 Status 09.2013

Installation:

This product may only be installed by a qualified specialist electrician.

Make sure that the connection values of your building installation for the power supply to the light comply

with the data stated on the name plate of this light.

Before the installation is done, the connection lines to the building must be switched free from voltage

and protected against being switch on again. Take the appropriate automatic circuit breakers out of the

junction box in the building.

Protection of the wall light with a default current circuit breaker is recommended when it is being used

outdoors.

Make sure that no water can collect at the place where the light is fastened.

Decide on the location where installation has to take place. The lights are suitable for surface mounting.

Mount the brackets for surface mounting. Make sure that the base and the fastening material are

suitable and the weight of the lights can be supported permanently and reliably.

Make sure that the base is suitable to support the weight of the light permanently and reliably.

Feed the supply lines for the power supply through the openings in the installation casing.

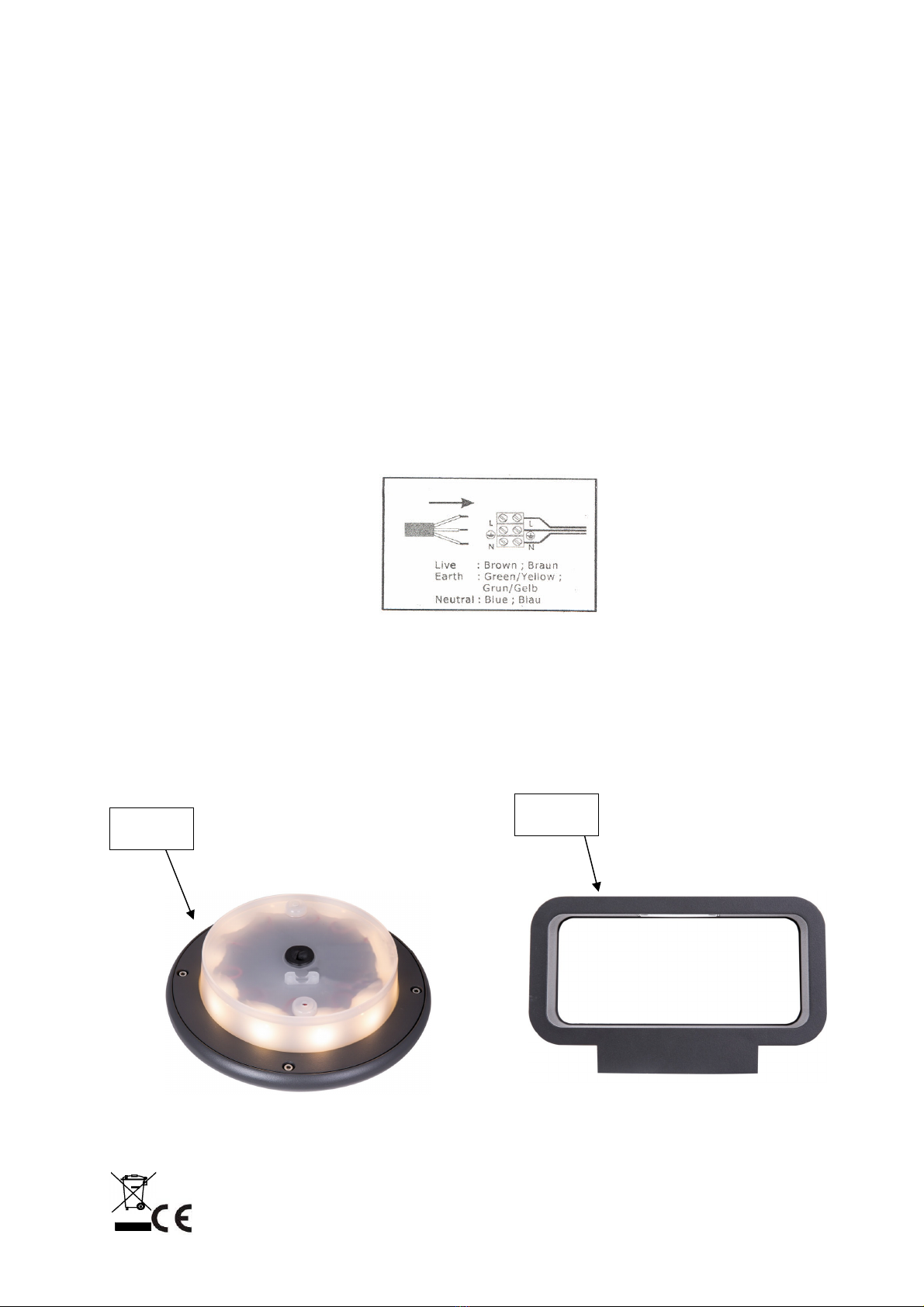

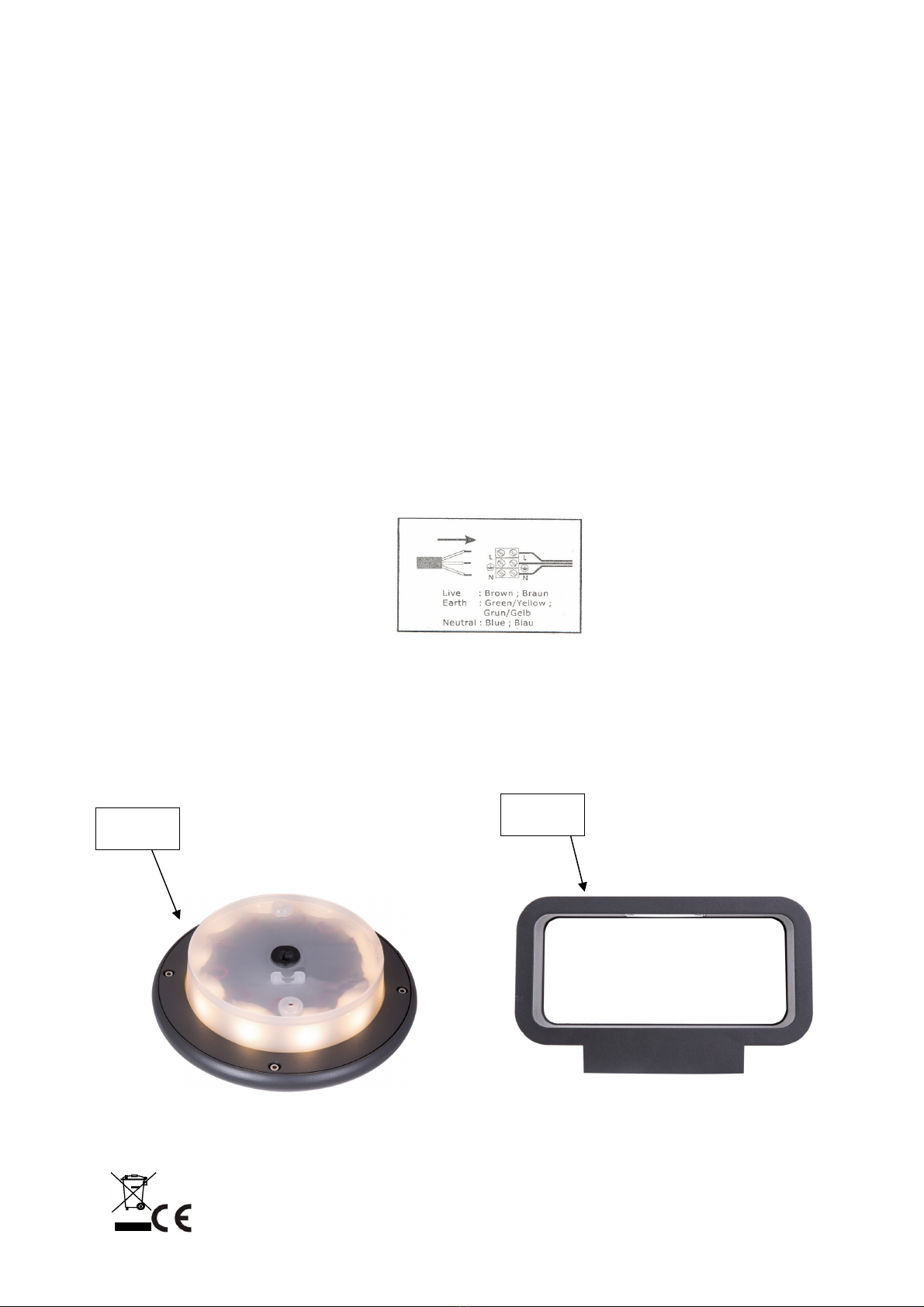

Now connect the connection lines at building installation to the screw terminals of the light. Connect up

the yellow-green ground wire first of all and then the other two lines. The brown (or black) cable is

usually the phase conductor, connect this to the terminal marked with an "L". The blue conductor must

be connected to the terminal marked with an "N".

Do not bend the cable, make sure that the cable and the plug are free from strain and rotational forces.

Protect all cables and insulations from possible damage.

Make sure you have a stable and reliable fastening.

Switch on the circuit breakers of the junction box in the building again.

The name plate must not be removed.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

35250

35253

Instruction d'installation N° d'art. 35250,35253 Page 1 de 2 Actualisation 09.2013

F Instruction d'installation et de maniement

Luminaire LED pour mur extérieur

N° d'article : 35250,35253

Merci d'avoir fait l'acquisition de l'un de nos luminaires.

Notre luminaire LED est fabriqué dans des matériaux robustes et de haute qualité et vous offre un éclairage

approprié. L'utilisation peut aussi bien avoir lieu à l'intérieur qu'à l'extérieur.

Lisez attentivement cette instruction d'installation et de maniement et conservez-la précieusement afin de

pouvoir la consulter ultérieurement.

Nous ne sommes en aucun cas responsables des dommages sur des objets et des personnes résultant d'un

maniement non conforme ou de modifications effectuées sur le produit.

Contenu de l'emballage :

1 luminaire LED

Instruction d'installation et de maniement

Caractéristiques techniques :

Article Branchement Ampoule Classe de

protection

Classe de

protection

35250 220-240V~50Hz max.10 x 1W ampoules LED

non remplaçables IP 54 I

35253 220-240V~50Hz max.1 x 5W ampoules LED

non remplaçables IP 54 I

Indications de sécurité et d'avertissement :

Ne pas fixer du regard directement et sans protection le rayonnement LED, en particulier pendant une

durée de temps élevée. Le rayonnement LED ne doit pas être dirigé vers les yeux d'autres personnes.

Avant de mettre le luminaire en service, assurez-vous que celui-ci n'a pas été abîmé lors de son

transport. En cas de détériorations sur le câble ou des éléments électriques, le luminaire ne doit plus

être utilisé. Les réparations ne doivent être effectuées que par un spécialiste.

Gardez le matériau d'emballage hors de portée des enfants et des animaux domestiques. Danger de

suffocation!

Attention. L'emballage contient des petites pièces pouvant être avalées par les enfants.

Ne pas laisser jouer les enfants sans surveillance à proximité immédiate du luminaire ou d'autres

appareils électriques.

N'exposez jamais les luminaires à un jet d'eau direct (par exemple tuyau de jardin ou nettoyeur à haute

pression) et ne plongez jamais les luminaires dans l'eau ou d'autres fluides !

L'ampoule chauffe pendant le fonctionnement. Le boîtier extérieur du luminaire chauffe également. Ne

touchez jamais à mains nues le luminaire pendant le fonctionnement.

Le produit dans sa totalité ne doit pas être modifié ou transformé. Toute modification sur le luminaire

conduit à une annulation de la garantie (condition de garantie).

Entretien et maintenance :

Avant le nettoyage, veillez à ce que le courant soit coupé.

Utilisez pour le nettoyage un linge sec ou légèrement humide.

Ne jamais utiliser de produits chimiques, de nettoyants inflammables ou de produits abrasifs. Ceux-ci

pourraient détériorer les surfaces et/ou les isolations du luminaire.

Elimination :

Les appareils électroniques usagés doivent être déposés aux points de collecte publics et ne doivent

pas être éliminés avec les déchets ménagers.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

Instruction d'installation N° d'art. 35250,35253 Page 2 de 2 Actualisation 09.2013

Installation :

Ce produit ne doit être installé que par un spécialiste qualifié.

Assurez-vous que les paramètres d'alimentation électrique de l'installation domestique vers le luminaire

correspondent bien aux données présente sur la plaque signalétique de ce produit.

Avant l'installation, les lignes de connexion du bâtiment doivent être mises hors tension et sécurisées

contre une remise en marche. Désactivez pour ceci les automates de fusibles de l'installation

électrique.

En cas de fonctionnement à l'extérieur, il est recommandé de sécuriser le luminaire mural avec un

disjoncteur à courant de défaut.

Veillez à ce que de l'eau ne puisse pas s'accumuler à l'endroit de fixation prévu.

Déterminez le lieu de montage. Les luminaires sont compatibles avec un montage en applique. Montez

tout d'abord les supports de montage en applique. Veillez à ce que la surface de support et les

matériaux de fixation puissent supporter pendant une longue durée et en toute fiabilité le poids du

luminaire.

Veillez à ce que la surface de support puisse supporter pendant une longue durée et en toute fiabilité le

poids du luminaire.

Passez les câbles électriques dans les ouvertures du boîtier de montage.

Connectez les lignes de connexion de l'installation électrique aux pinces à vis du luminaire. Connectez

tout d'abord le fil de protection vert-jaune et ensuite les deux autres fils. En général, le câble marron (ou

noir) est le fil de phase. Connectez celui-ci à la borne caractérisée par un "L". Le fil bleu doit être

connecté à la borne marquée d'un "N".

Ne pas plier les câbles ; veiller à ce que les câbles et prises ne soient pas soumis à des forces de

traction et de torsion. Protégez tous les câbles et les isolations de détériorations éventuelles.

Veillez à ce que la fixation soit stable et fiable.

Réactivez l'automate de fusibles de l'installation électrique.

La plaque signalétique ne doit pas être retirée.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

35250

35253

Installatiehandleiding art. nr. 35250,35253 Pagina 1 van 2 Stand 09.2013

NL Installatie- en gebruikershandleiding

LED-wandlamp voor buiten “HERCULES”

Art. nr. 35250,35253

Allereerst hartelijk bedankt voor de aanschaf van onze lampen.

Onze LED-lamp is gemaakt van robuust en hoogwaardig materiaal en zorgt voor een maximaal lichtcomfort. De

lamp kan zowel binnen als buiten worden gebruikt.

Lees aandachtig de gebruikers- en installatiehandleiding door en bewaar deze zorgvuldig.

Wij zijn niet aansprakelijk voor materiële en/of lichamelijke schade die voortvloeit uit het niet opvolgen van de

instructies zoals omschreven in deze handleiding, het onjuist gebruik of het aanbrengen van veranderingen aan

het product.

Inhoud van de verpakking:

1 LED-lamp

installatie- en gebruikershandleiding

Technische gegevens:

Artikel Aansluiting Lamp Besch.

gr.

Beschermings-

klasse

35250 220-240V~50Hz max.10 x 1W LED-lamp

niet te vervangen IP 54 I

35253 220-240V~50Hz max.1 x 5W LED-lamp

niet te vervangen IP 54 I

Veiligheidsinstructies en waarschuwingen:

Kijk niet rechtstreeks in de LED-lichtbron – vooral niet voor een langere tijd. Richt de lichtstralen niet op

andere personen.

Controleer de lamp eerst op beschadigingen die tijdens het transport kunnen zijn ontstaan voordat u

deze in gebruik neemt. Bij beschadigingen aan de kabel of elektrische onderdelen mag de lamp niet

gebruikt worden. Reparaties mogen uitsluitend worden uitgevoerd door een erkende vakman.

Verpakkingsmateriaal buiten het bereik van kinderen en huisdieren houden. Verstikkingsgevaar!

Let op! De verpakking bevat kleine onderdelen die door peuters kunnen worden ingeslikt.

Laat kinderen niet zonder toezicht in de buurt van de lamp of andere elektrische apparaten spelen.

Stel de lampen nooit bloot aan een directe waterstraal (bijv. tuinslang of hogedrukreiniger) en plaats de

lampen nooit in het water of in andere vloeistoffen!

Tijdens het gebruik wordt de lamp heet. De behuizing wordt ook heet. Raak de lamp tijdens het gebruik

niet met blote handen aan.

Het product mag niet veranderd of omgebouwd worden. De garantie vervalt onmiddellijk indien er

veranderingen aan het product zijn aangebracht.

Onderhoud:

Controleer eerst of de stroomtoevoer onderbroken is voordat u met het reinigen begint.

Gebruik voor het reinigen een droge of lichtvochtige doek.

Gebruik geen chemicaliën, brandbare reinigingsmiddelen of schuurmiddelen. Deze kunnen krassen op

het oppervlak veroorzaken en/of of de isolaties van de lamp beschadigen.

Verwijdering:

Afgedankte elektrische en elektronische apparaten moeten gescheiden van het huishoudelijk afval naar

een officieel inzamelpunt worden gebracht.



Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

Installatiehandleiding art. nr. 35250,35253 Pagina 2 van 2 Stand 09.2013

Installatie:

Dit product mag uitsluitend worden geïnstalleerd door een gekwalificeerde vakman.

Vergelijk de aansluitgegevens op het typeplaatje met die van de huisinstallatie. Deze moeten

overeenstemmen.

De lamp dient voor de installatie spanningsloos geschakeld te worden en beveiligd te worden tegen het

per ongeluk inschakelen. Hiervoor dient u de betreffende zekering van de elektrische huisinstallatie uit te

zetten.

Indien u de lamp buiten wilt gebruiken, raden wij aan om de wandlamp te beveiligen met een

aardlekschakelaar.

Controleer of de lamp niet op een plek staat waar zich water verzamelt

Bepaal de plaats van de montage. De lampen zijn geschikt voor onderbouw. Monteer eerst de

onderbouwhouders. Controleer of de ondergrond en het bevestigingsmateriaal stevig genoeg zijn om het

gewicht van de lamp te dragen.

Voer de stroomkabels door de openingen in de behuizing.

Sluit vervolgens de aansluitkabels van de huisinstallatie aan op de schroefklemmen van de lamp. Sluit

eerst de groen-gele aardingskabel aan en vervolgens de twee andere kabels. De bruine (of zwarte)

kabel is normaal gesproken de fasegeleider. Sluit deze aan op de met “L” gekenmerkte klem. De blauwe

geleider moet worden aangesloten op de met „N“ gekenmerkte klem.

Kabels niet buigen; let er bij het leggen van de kabels op dat er geen trek- en draaikrachten optreden.

Bescherm alle kabels en isolaties tegen eventuele beschadigingen.

Let op een stabiele en betrouwbare bevestiging.

Zet de betreffende zekering van de huisinstallatie weer aan.

Het typeplaatje mag niet verwijderd worden.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

35250

35253

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Heitronic Éclairage extérieur

Heitronic

Heitronic 35419 Manuel utilisateur

Heitronic

Heitronic 35938 Manuel utilisateur

Heitronic

Heitronic PUERTO RICO Manuel utilisateur

Heitronic

Heitronic 30386 Manuel utilisateur

Heitronic

Heitronic 36092 Manuel utilisateur

Heitronic

Heitronic 36504 Manuel utilisateur

Heitronic

Heitronic SEVILLA Manuel de l'opérateur

Heitronic

Heitronic Potsdam Manuel utilisateur

Heitronic

Heitronic 37420 Manuel utilisateur

Heitronic

Heitronic Lima Manuel utilisateur

Heitronic

Heitronic 500655 Manuel utilisateur

Heitronic

Heitronic 35856 Manuel utilisateur

Heitronic

Heitronic PUCK 1 Manuel utilisateur

Heitronic

Heitronic 27898 Manuel utilisateur

Heitronic

Heitronic 37417 Manuel utilisateur

Heitronic

Heitronic 35369 Manuel utilisateur

Heitronic

Heitronic KINGSTON RGB Manuel utilisateur

Heitronic

Heitronic 35478 Manuel utilisateur

Heitronic

Heitronic 37150 Manuel utilisateur

Heitronic

Heitronic 501231 Manuel utilisateur

Heitronic

Heitronic 35834 Manuel utilisateur

Heitronic

Heitronic 36968 Manuel utilisateur

Heitronic

Heitronic 35822 Manuel utilisateur

Heitronic

Heitronic 35251 Manuel utilisateur

Manuels Éclairage extérieur populaires d'autres marques

Sealey

Sealey LED37 Manuel utilisateur

nordlux

nordlux VEJERS Guide de l'utilisateur

SImx

SImx ELITE LED LHTC637 Manuel utilisateur

GEV

GEV CAROLINE 10833 Manuel utilisateur

NEBO

NEBO NEB-LSP-0020 Manuel utilisateur

WE-EF

WE-EF PFL540 LED Manuel utilisateur

Lindby

Lindby 9949029 Manuel utilisateur

HEPER

HEPER DOGO Side LW6048.585-US Instructions d'installation et d'utilisation

HEPER

HEPER LW8034.003-US Instructions d'installation et d'utilisation

Maretti

Maretti VIBE S 14.6080.04.A Manuel utilisateur

BEGA

BEGA 84 253 Manuel

HEPER

HEPER MINIMO Instructions d'installation et d'utilisation

LIGMAN

LIGMAN BAMBOO 3 Manuel utilisateur

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuel utilisateur

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuel utilisateur

urban ambiance

urban ambiance UQL1273 Manuel utilisateur

TotalPond

TotalPond 52238 Manuel utilisateur

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuel utilisateur
