Heath Zenith SL-6153 Manuel utilisateur

Battery

Your doorbell includes (Product style of button and chime may vary from

illustrations):

•Doorbell chime

•Doorbell button/transmitter (model 6162 includes 2) w/battery

•Hardware pack

You'll need to buy 3 "D" alkaline batteries for the chime. In typical use,

alkaline batteries will last up to three years.

Chime

Volume

3. Before mounting, test the doorbell range.

Put the chime where you want to mount it

and temporarily place the doorbell button on

the doorjamb. Press the doorbell button.

2.Install the 3

alkaline "D"

batteries.

Make sure

the batteries

are oriented

properly.

Operation

Press the doorbell button to verify that the doorbell and chime work

properly. If the chime does not sound see the Troubleshooting guide on

page 4.

SL-6153/62/71/72

Wireless Doorbell

1.To open the chime case: press

in the catch on the bottom of the

chime and lift the case open.

4. Mount the doorbell button and chime.

Use either screws or double sided tape to

mount the doorbell button.

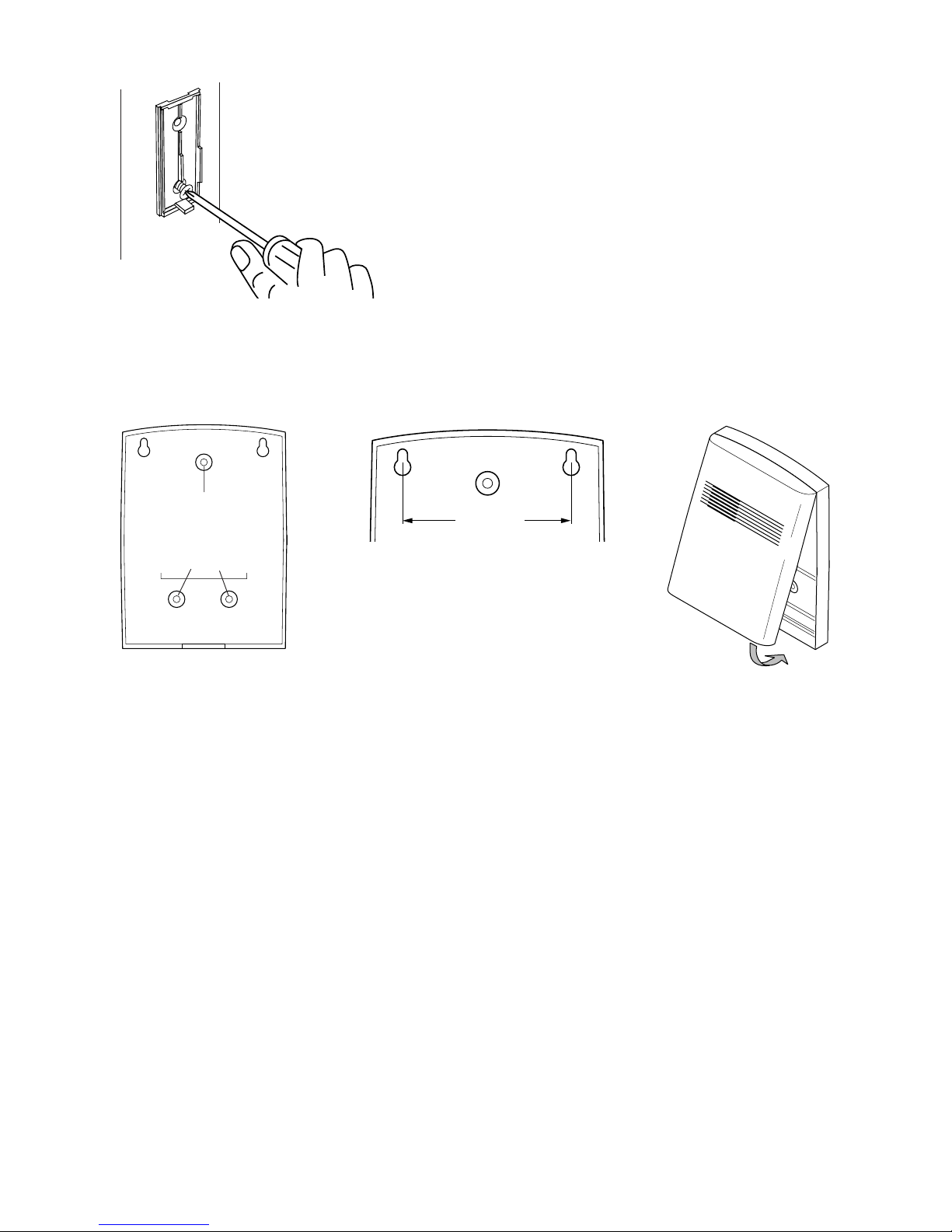

To mount with screws, remove the back of the

case by pushing in the tab on the bottom with

a small screwdriver.

-2-

595-5611-05

When attaching the doorbell button using the double sided tape, make sure

the surface of the door jamb or wall is clean.

The chime can be mounted by using the 3 holes in the back of the case, or by

using 2 screws with the keyholes.

3-5/16"

(84 mm)

Chime Back Case

Keyhole Mounting

Chime Back

Case Mounting Close Chime Case

Snap the front of the chime case back on. Start with the top edge of the case

aligned with the top of the back plate.

Code and Tune Settings

Code Settings

Note: Most installations will not require you to change any of the jump-

ers on your doorbell.

The doorbell button and chime communicate by using a code that can be

changed by removing and/or adding jumpers on both the doorbell button and

chime. The code is factory set; however, there are 128 selectable codes that

allow you to expand your system and prevent outside interference. Another

wireless doorbell system or other wireless products may cause interference

and the system may not function properly. Follow the instructions below for

setting a new code.

1. Disconnect the power to the doorbell button and chime.

2. Open the cases and locate the jumpers on both the doorbell button and

chime (See illustration).

Attach the back of the

case to the door jamb or

wall. Snap the front of

the button back on.

Holes for

Wall

Mounting

-3-

595-5611-05

eryBattery

BBattery

12345678

Doorbell Button Battery Replacement

Install an alkaline type A23 12Volt battery. The

positive terminal should be positioned as shown.

* Code Settings 1-7

Must Match Both

Doorbell Button

and Chime

Inside

Doorbell

Button

Inside Chime

3. The doorbell button and chime both have eight different jumper locations.

The jumper positions 1 through 7 are used for setting the code.

4. To change the code, add and/or remove jumpers as needed. There are

128 different combinations. It is recommended to only change one jumper

at a time and then check to see if system is functioning properly. Note:

Jumpers in positions 1 through 7 must be exactly the same for both the

doorbell button and chime for this system to function.

Tune Settings

Your Heath®/Zenith wireless doorbell has 3 different selectable tunes: Ding

(one note), Ding-Dong (two note), or Westminster (eight note). The factory

setting is for the Westminster; however, this can be changed by following the

instructions below.

•Ding (one note tune)

Doorbell button: Add a jumper to location 8.

•Ding-Dong (two note tune)

Doorbell button: Remove jumper from location 8.

Chime: Remove jumper from location 8.

•Westminster (Eight note tune)

Doorbell button: Remove jumper from location 8.

Chime: Add a jumper to location 8.

Note: Model 6162 has doorbell buttons for both front and back door. The

back door must use the Ding tune and the front door may use either the

Ding-Dong or Westminster tune.

Tune

Setting

-4-

595-5611-05

Troubleshooting

Chime does not sound:

•Make sure the doorbell button and the chime codes are the same (See

pages 2 and 3).

•Check orientation of doorbell button battery (See page 3).

•Check the doorbell button and chime batteries, replace if necessary.

Batteries seem OK, but the chime does not work when installed:

•Do not mount the chime or doorbell button on metal or near metal studs.

This reduces the transmitter range. Use 1/4" to 1/2" (6 to 13 mm) wood

shims to move the chime or doorbell button off the metal surface.

•Don't mount the chime too close to ground level concrete slabs. This may

also reduce the range. Mount the chime away from the floor.

•Try different locations for the chime closer to the doorbell button. Also try

to orient the chime at a different angle to increase the range.

The range of the doorbell depends on location, temperature and battery

condition.

Regulatory Information

This device (SL-6195-RX, WB-94A-TX) complies with Part 15 of the FCC

Rules and RSS-210 of Industry Canada. Operation is subject to the follow-

ing two conditions: (1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference

that may cause undesired operation.

The user is cautioned that changes or modifications not expressly approved

by the party responsible for regulatory compliance could void the user’s au-

thority to operate the equipment.

No Service Parts Available for this Product

Technical Service

(Do Not Send Products)

Ifyou experiencea problem,follow thisguide. Youmay alsowant tovisit ourWeb

site at: www.desatech.com. If the problem persists, call* for assistance at 1-

800-858-8501, 7:30 AM to 4:30 PM CST (M-F). You may also write* to:

DESA Specialty Products™

P.O. Box 90004, Bowling Green, KY 42102-9004

ATTN: Technical Service Specialty Products

* If contacting Technical Service, please have the following information avail-

able: Model Number, Date of Purchase, and Place of Purchase.

-5-

595-5611-05

DESA Specialty Products™ reserves the right to discontinue and to change

specifications at any time without notice without incurring any obligation to

incorporate new features in previously sold products.

FIVE YEAR LIMITED WARRANTY

This is a "Limited Warranty" which gives you specific legal rights. You may

also have other rights which vary from state to state or province to province.

For a period of five years from the date of purchase, any malfunction

caused by factory defective parts or workmanship will be corrected at no

charge to you. Batteries are not covered. To obtain a refund or a

replacement, return the product to the place of purchase.

Not Covered - Repair service, adjustment and calibration due to misuse,

abuse or negligence, light bulbs and other expendable items are not

covered by this warranty. Unauthorized service or modification of the

product or of any furnished component will void this warranty in its entirety.

This warranty does not include reimbursement for inconvenience, instal-

lation, setup time, loss of use, or unauthorized service.

This warranty covers only DESA Specialty Products™ assembled prod-

ucts and is not extended to other equipment and components that a

customer uses in conjunction with our products.

THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRAN-

TIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY,

REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR

THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE

OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT,

INCIDENTAL, OR CONSEQUENTIAL DAMAGES.

REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE

CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART OF

DESA SPECIALTY PRODUCTS™ FOR ANY SPECIAL, INDIRECT, INCI-

DENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT

LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR

NOT FORESEEABLE. Some states or provinces do not allow the exclusion

or limitation of incidental or consequential damages, so the above limitation

or exclusion may not apply to you. Retain receipt for warranty claims.

-6-

595-5611-05

4. Monte el botón del timbre y la campana.

En series SL-6153/62/71/72

Timbre Inalámbrico

Presione el botón del timbre para verificar que el timbre y la campana

funcionen correctamente. Si la campana no suena, ve la guía de análisis

de averías en la página 9.

Funcionamento

Battery

2.Coloque las 3

pilas alkalinas

“D”. Asegúrese

de que estén

correctamente

colocadas.

Su timbre de puerta incluye (El estilo del botón y de la campana puede ser

diferente a las ilustraciones):

•Campana para el timbre de puerta

•Botón/transmisor (el modelo 6162 incluyen 2) del timbre de puerta con

pila

•Paquete de ferretería

Usted deberá comprar 3 pilas alcalinas “D” para el timbre. Con un uso

normal, las pilas alcalinas durarán hasta tres años.

Control del

Volumen de

la Campana

3. Antes de la instalación, pruebe el alcance del tim-

bre. Ponga la campana donde desea instalarla y

coloque temporalmente el botón del timbre en el

quicio de la puerta. Presione el botón del timbre.

1.Para abrir la caja de la

campana: Presione el

sujetador en la parte in-

ferior de la campana y

levante y abra la caja.

Para montar el botón del timbre use una cinta

adhesiva de doble lado o tornillos.

Para montarlo con tornillos, quite la parte de

atrás de la caja empujando hacia adentro la aleta

de la parte de abajo con un pequeño

destornillador.

-7-

595-5611-05

84 mm

Montaje con

huecos de la Caja

de Atrás de la

Campana

Montaje de la

Caja de Atrás

de la Campana

Cierre el

Receptáculo de

la Campana

Huecos Para

Montaje en

Pared

Coloque la parte de atrás de la caja contra la jamba

o la pared. Asiente el frente del botón en su lugar.

Cuando coloque el botón del timbre, usando la cinta

engomada en los dos lados, asegúrese que la

superficie de la jamba o de la pared esté limpia.

La campana puede ser montada usando los 3

huecos en la parte de atrás de la caja o dos tornil-

los en los huecos.

Programaciones del código y del tono

Programaciones del código

Nota: La mayoría de las instalaciones no requerirán que usted cambie

ninguno de los puentes de su timbre de puerta.

El botón y la campana del timbre de la puerta se comunican usando un

código que puede ser cambiado quitando y/o añadiendo puentes tanto en el

botón como en la campana del timbre de puerta. El código ha sido programado

en fábrica; sin embargo, hay 128 códigos elegibles que le permiten expandir

su sistema y evitar interferencia externa. Otro sistema inalámbrico de timbre

de puerta u otros productos inalámbricos pueden causar interferencia y pueda

ser que el sistema no funcione correctamente. Para programar un nuevo

código siga las siguientes indicaciones:

1. Desconecte la alimentación que va al botón del timbre de puerta y a la

campana.

2. Abra las cajas y ubique los puentes en el botón del timbre de puerta y en

la campana (vea la ilustración).

Presione el frente del receptáculo de la campana. Comience con el borde

superior de la caja alineado con la parte superior de la placa posterior.

-8-

595-5611-05

3. El botón del timbre de puerta y la campana tendrán ocho lugares diferentes

para los puentes. Las posiciones de puente del 1 al 7 se usan para

programar el código.

4. Para cambiar el código añade y/o quite los puentes, como sea necesario. Existen

128 combinaciones diferentes. Se recomienda cambiar tan sólo un puente por

vez y luego comprobar si el sistema funciona correctamente. Nota: Los puentes

en las posiciones del 1 al 7 deben ser idénticos tanto para el botón del timbre

de puerta como para la campana para que este sistema funcione.

Programación del tono

Su timbre de puerta inalámbrico Heath®/Zenith tiene 3 diferentes tonos

elegibles: Tilín (una nota), Tilín-Talán (dos notas), o Westminster (ocho

notas). La programación de fábrica es la de Westminster; sin embargo, esto

se puede cambiar de acuerdo a las siguientes indicaciones:

•Tilín (tono de una nota)

Botón del timbre de puerta: aumente un puente al sitio 8.

•Tilín-talán (tono de dos notas)

Botón del timbre de puerta: Quite el puente del sitio 8.

Campana: Quite el puente del sitio 8.

•Westminster (tono de ocho notas)

Botón del timbre de puerta: Quite el puente del sitio 8.

Campana: Aumente un puente al sitio 8.

Nota para el modelo 6162 que tiene botones de timbre para la puerta del

frente y de atrás. La puerta de atrás debe usar el tono de Tilín y la puerta del

frente puede usar el tono de Tilín-talán o el de Westminster.

eryBattery

BBattery

12345678

* Las programaciones de

código del 1 al 7 deben

ser iguales al botón del

timbre de puerta y al de

la campana.

Programación

del tono

Cambio de pila

Cámbiela con una pila alcalina tipo A23 de 12V. El termi-

nal positivo debe mirar hacia la parte de arriba de la caja.

Botón

Interno del

Timbre

Campana Interna

-9-

595-5611-05

Análisis de Averías

La campana no suena:

•Asegúrese que los código del timbre de puerta y de la campana sean los

mismos (Vea las páginaciones 7 y 8).

•Verifique la orientación de la pila del botón del timbre de puerta (Ver página 8).

•Verifique la pila del botón del timbre de puerta y de la campana, cámbielas

si es necesario.

La pilas parecen estar buenas pero la campana no funciona una vez

instalada:

•No monte el botón de la campana y del timbre de puerta sobre metal o

cerca de montantes de metal. Esto reduce el alcance del transmisor. Use

una cuña de madera de 6 mm ó 13 mm para apartar el botón de la campana

y del timbre de puerta de la superficie de metal.

•No monte la campana demasiado cerca de las losas de concreto al nivel

del piso. Esto puede reducir el alcance. Monte la campana lejos del piso.

•Pruebe diferentes lugares para la campana, más cerca al botón del timbre. Trate

también de orientar la campana en un ángulo diferente para aumentar el alcance.

El alcance del timbre depende del lugar, de la temperatura y de la condición

de la pila.

Información Regulatoria

Este aparato (SL-6195-RX, WB-94A-TX) cumple con la Parte 15 de las Reglas de

la FCC (Comisión Federal de Comunicaciones) y con la RSS-210 de las Industrias

del Canadá. El funcionamiento está sujeto a las dos siguientes condiciones: (1) este

aparato no puede causar interferencias dañinas, y (2) este aparato debe aceptar

cualquier interferencia recibida, incluyendo una interferencia que pueda causar un

funcionamiento indeseable. Se advierte al usuario que cambios o modificaciones

no aprobadas expresamente por la parte responsable de cumplir con los reglamentos

podría invalidar la autoridad del usuario para el uso de este equipo.

No hay piezas de servicio disponibles para este producto

Servicio Técnico

(No enviar los productos)

Si tiene algún problema por favor siga esta guía. Lo sentimos, pero no

podemos contestar preguntas en español por teléfono. Usted puede también

escribir* a:

DESA Specialty Products™

P.O. Box 90004, Bowling Green, KY 42102-9004

* Si se llama al Servicio Técnico, por favor tener lista la siguiente información:

Número de Modelo, Fecha de compra y Lugar de compra.

-10-

595-5611-05

DESA Specialty Products™ se reserva el derecho de descontinuar y de

cambiar las especificaciones a cualquier momento, sin previo aviso, sin

incurrir en ninguna obligación de tener que incorporar nuevas características

en los productos vendidos anteriormente.

GARANTÍA LIMITADA A 5 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales

específicos. Usted puede también tener otros derechos que varían de

estado a estado o de provincia a provincia.

Por un período de 5 años desde la fecha de compra, cualquier mal

funcionamiento ocasionado por partes defectuosas de fábrica o mano

de obra será corregido sin cargo para Ud. Las pilas no están cubiertos

banjo de esta garantia. Para obtener el reembolso o reemplazo,

devuelva el producto al lugar de compra.

No cubierto - Los servicios de reparación, regulación y calibración

debidos al mal uso, abuso o negligencia, las bombillas y otras partes

fungibles no se cubren con esta garantía. Los Servicios no autorizados

o modificaciones del producto o de cualquier componente que se

provee invalidarán esta garantía en su totalidad. Esta garantía no

incluye reembolso por inconveniencia, instalación, tiempo de montaje,

pérdida por uso, o servicio no autorizado.

Esta garantía cubre solamente los productos ensamblados por DESA

Specialty Products™ y no se extiende a otros equipos o componentes

que el consumidor usa junto con nuestros productos.

ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS

GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO

CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE

COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA

CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y

ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS

ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.

LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA

SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR

PARTEDE DESASPECIALTY PRODUCTS™POR CUALQUIERDAÑO

ESPECIAL,INDIRECTO,INCIDENTAL OCONSECUENTE,INCLUIDOS

PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O

GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias

nopermitenlaexclusióno limitación dedañosincidentalesoconsecuentes,

de modo que la limitación o exclusión arriba indicada puede que no se

aplique a Ud. Guarde el recibo para reclamos de garantía.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Heath Zenith Accessoires

Heath Zenith

Heath Zenith 598-1215-01 Manuel utilisateur

Heath Zenith

Heath Zenith Decorative Wireless Chime 598-1000-07 Manuel utilisateur

Heath Zenith

Heath Zenith Motion Sensing 3-Way Wall Switch 6107 Manuel utilisateur

Heath Zenith

Heath Zenith Wireless Push Button Accessory 598-1151-02 Manuel utilisateur

Heath Zenith

Heath Zenith Secure Home 5215 Manuel utilisateur

Heath Zenith

Heath Zenith Dual Brite SL-5597 Manuel utilisateur

Heath Zenith

Heath Zenith Motion Sensor Entryway Light SL-5610/15 Manuel utilisateur

Heath Zenith

Heath Zenith 595-5707-06 Manuel utilisateur

Heath Zenith

Heath Zenith 121AC Manuel utilisateur

Heath Zenith

Heath Zenith Hardwired Mechanical Chime 598-1112-05 Manuel utilisateur

Heath Zenith

Heath Zenith 5210 Manuel utilisateur

Heath Zenith

Heath Zenith 5610 Manuel utilisateur

Heath Zenith

Heath Zenith SL-6166 Manuel utilisateur

Heath Zenith

Heath Zenith 7797 Manuel utilisateur

Heath Zenith

Heath Zenith 598-1109-06 Manuel utilisateur

Heath Zenith

Heath Zenith Lighted Wireless Push Button Accessory Manuel utilisateur

Heath Zenith

Heath Zenith 5867 Manuel de service

Heath Zenith

Heath Zenith Notifi Elite Manuel utilisateur

Heath Zenith

Heath Zenith Notifi Elite Manuel utilisateur

Heath Zenith

Heath Zenith 7309 Manuel utilisateur

Heath Zenith

Heath Zenith 7306 Manuel utilisateur

Heath Zenith

Heath Zenith Hardwired Electronic Chime 598-1313-00 Manuel utilisateur

Heath Zenith

Heath Zenith DESA 6270 Manuel utilisateur

Heath Zenith

Heath Zenith 5838 Manuel utilisateur

Manuels Accessoires populaires d'autres marques

Hillco

Hillco 2810 Manuel utilisateur

Siemens

Siemens QSA2700D Manuel de l'opérateur

Contours

Contours ZY024 Manuel utilisateur

Saivod

Saivod VS621 Manuel utilisateur

Virtuox

Virtuox VirtuCLEAN 2.0 Manuel utilisateur

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuel utilisateur

Z-Wave

Z-Wave HSD-200Z Manuel utilisateur

turck

turck FMX-IM-2UPLI63FX Manuel utilisateur

Decagon Devices

Decagon Devices 10HS Manuel utilisateur

UPPAbaby

UPPAbaby Cup Holder Manuel utilisateur

Elko

Elko SmartSensor Leakage Wireless Manuel utilisateur

Grizzly

Grizzly H8371 Manuel utilisateur

Panasonic

Panasonic HG-T Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector 250 Series Guide de référence

DigiDesign

DigiDesign 888/24 I/O Manuel utilisateur

PROZIS

PROZIS QUAY Manuel utilisateur

patagonia

patagonia PSI Vest Manuel utilisateur

SFC Energy

SFC Energy EFOY GO! Manuel utilisateur
