Hakko Electronics A1571 Manuel utilisateur

No.A1571

ハッコーFR-830用センサー交換方法

1.カバーを外します。

2.センサーコネクター、ヒーターコネクター、

ファンコネクターを外します。(図1）

●ヒーターコネクターはロックが下側についてます。

ロックを押さえながら取外してください。

●結束部分はインシュロックを切ってください。

3.ファンケース止めねじ、アース止めねじを外し、

本体から取り外します。

4.センサー止めねじを緩め、センサーを抜きます。

(図2)

5.新しいセンサーを正しい位置（センサーの先端を

ヒーターパイプの中央）まで入れます。

センサー止めねじを締め、センサーを固定します。

(図3）

6.逆の順序で組み立てます。

付属のインシュロックを用いて、交換前と同じように

結束してください。

7.電源を入れ温度を確認します。

温度調節ツマミを250℃に設定します。

吹き出しカバーの中心（センサーの真上）で

温度を測ります。250℃ぐらいが目安です。

温度差が大きい場合はオフセットで温度調整を

行います。

温度調整方法については、FR-830の取扱説明書

を参照してください。

センサー交換方法

2019.12

MA01837XZ191223

(図2)

(図3)

(図1)

ヒーターコネクター

センサーコネクター

ファンコネクター

ファンケース

止めねじ

アース

止めねじ

センサー止めねじ

●感電の恐れがあります。特に指示のあるところ以外では、電源を

切り、電源プラグが抜いてあることを確認してください。

●本体が十分に冷えてから作業を行ってください。

警告

※各言語（日本語、英語、中国語、フランス語、ドイツ語、韓国語）の取扱説明書は以下の URL、HAKKO

DocumentPortalからダウンロードしてご覧いただけます。

（商品によっては設定の無い言語がありますが、ご了承ください。）

* 各國語言（日語、英語、中文、法語、德語、韓語）的使用説明書可以通過以下网站的 HAKKO Document

Portal 下載參閲。

（有一部分的產品沒有設定外語對應、請見諒）

* Instruction manual in the language of Japanese, English, Chinese, French, German, and Korean can be

downloaded from the HAKKO Document Portal.

(Please note that some languages may not be available depending on the product.)



https://doc.hakko.com

OVERSEAS AFFILIATES

U.S.A.: AMERICAN HAKKO PRODUCTS, INC.

TEL: (661) 294-0090 FAX: (661) 294-0096

Toll Free (800) 88-HAKKO

4 2 5 5 6

https://www.HakkoUSA.com E-mail: [email protected]

SINGAPORE: HAKKO PRODUCTS PTE., LTD.

TEL: 6748-2277 FAX: 6744-0033

https://www.hakko.com.sg E-mail: [email protected]

HONG KONG: HAKKO DEVELOPMENT CO., LTD.

TEL: 2811-5588 FAX: 2590-0217

https://www.hakko.com.cn E-mail: [email protected]

Please access the web address below for other distributors.

https://www.hakko.com

HEAD OFFICE

4-5, Shiokusa 2-chome, Naniwa-ku, Osaka 556-0024 JAPAN

TEL: +81-6-6561-3225 FAX: +81-6-6561-8466

https:// www.hakko.com E-mail: [email protected]

〒556-0024大阪市浪速区塩草2丁目4番5号

ＴＥＬ：（ 06）6561-1574（代）ＦＡＸ：（ 06）6568-0821

https://www.hakko.com

No. A1571

Replacing the sensor for HAKKO FR-830

How to replace the sensor

No. A1571

更換 HAKKO FR-830 傳感器

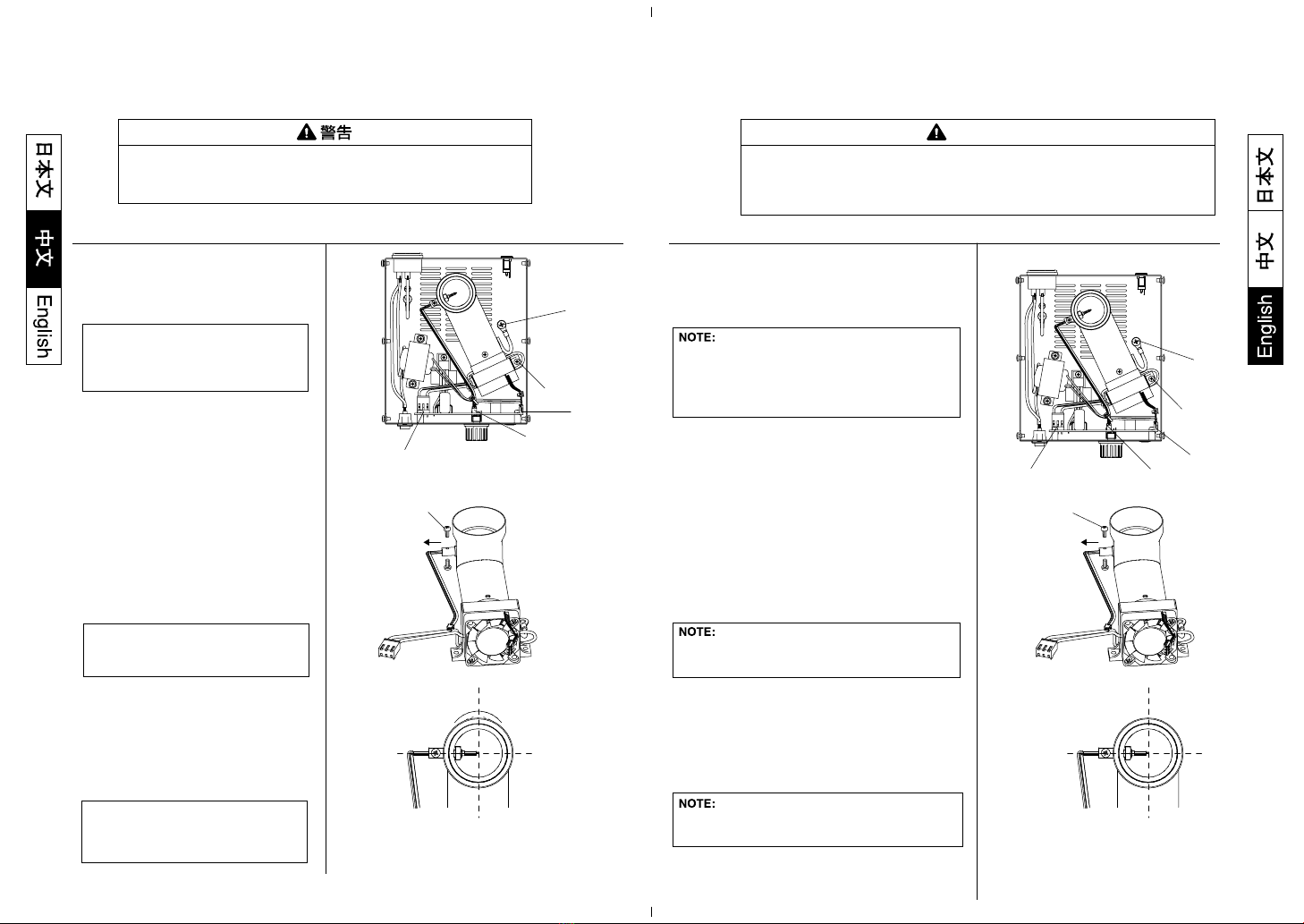

1. Remove the cover.

2. Disconnect the sensor connector, the heater

connector and fan connector. (Fig. 1)

The heater connector has a lock button

on its side facing the bottom.

Disconnect it by depressing this lock button.

Cut off the cable tie to free the tired wires.

3. Remove the both fan case set screws and

the grounding wire set screw.

4. Loose the sensor set screw and remove

the sensor. (Fig. 2)

5. Install the new sensor. Insert the sensor in the

correct position (The end of the sensor is inserted

into the center of the heater pipe) and turn out

the sensor set screw and fix the sensor. (Fig. 3)

6. Reassemble in the reverse order of disassembly.

Tie with the included cable tie in the same way

as before.

7. Turn the power switch ON. Check the temperature.

Set the temperature control knob to 250℃.

Measure the temperature directly above the

sensor. The temperature should be

approximately 250℃. Otherwise, adjust it by

the temperature offset feature.

According to temperature offset function,

refer to the HAKKO FR-830 instruction manual.

1. 拆下護罩。

2. 拆下傳感器插頭、發熱元件插頭、

風扇插頭。(圖1)

注記：

發熱元件插頭的下側設有鎖定鈕。

請一邊按下鎖定鈕，一邊拆下。

請切斷捆束的絕緣鎖帶。

3. 拆下風扇盒固定螺絲、接地線固定螺絲，

然後從主機上拆下。

4. 旋鬆傳感器固定螺絲，拔出傳感器。

(圖2)

5. 將新的傳感器插入正確位置

(將傳感器的頂端插入發熱管的中央)。

擰緊傳感器固定螺絲，固定傳感器。

(圖3)

6. 按照相反的順序進行組裝。

注記：

請使用附屬的絕緣鎖帶，按照更換前的

樣子進行捆束。

7. 接通電源，確認溫度。

將溫度調節旋鈕設定為250℃。

在傳感器的正上方測量溫度。

測量溫度應大約為250℃。

溫度有偏差時，請使用溫度補正

功能校正溫度。

注記：

關於溫度補正方法，請參照FR-830的

操作說明書。

傳感器更換方法

(圖2)

(圖3)

(圖1)

傳感器固定螺絲

Fan connector

(Fig. 1)

(Fig. 2)

(Fig. 3)

Sensor set screw

Sensor connector

Heater connector

Fan case set screw

Grounding wire

set screw

傳感器插頭

發熱元件插頭

風扇插頭

風扇盒固定螺絲

接地線固定螺絲

●有發生觸電的危險。除了有特別指示的位置之外，請切斷電源，並

確認電源插頭已經拔下。

●請等到主機完全冷卻後再進行更換傳感器。

●Unless otherwise specified, turn the power switch OFF and unplug the

power cord before replacing the heating element. Failure to do so may

result in electric shock.

●Make sure the unit is sufficiently cool before replacing the sensor.

WARNING

●
