Hager H250 Manuel utilisateur

Notice d’instructions

ser instructions

Montageanleitung

Istruzioni di montaggio

Instrucciones de uso

Gebruiksaanwijzing

Instruções de instalação

Bruksanvisning

Oδηγίες χρήσεως

Instrukcja obsługi

Руководство по эксплуатации

用户手册

6H 5555b

h250...h1000

1 6H 5555b

1000

R = 100

mini

200 mini

R = 100

mini

200 mini

HXC065H

(h250)

HXD065H

(h400

h630)

HXE065H

(h800

h1000)

(mm)

x 2

x 1

3 P - 4 P

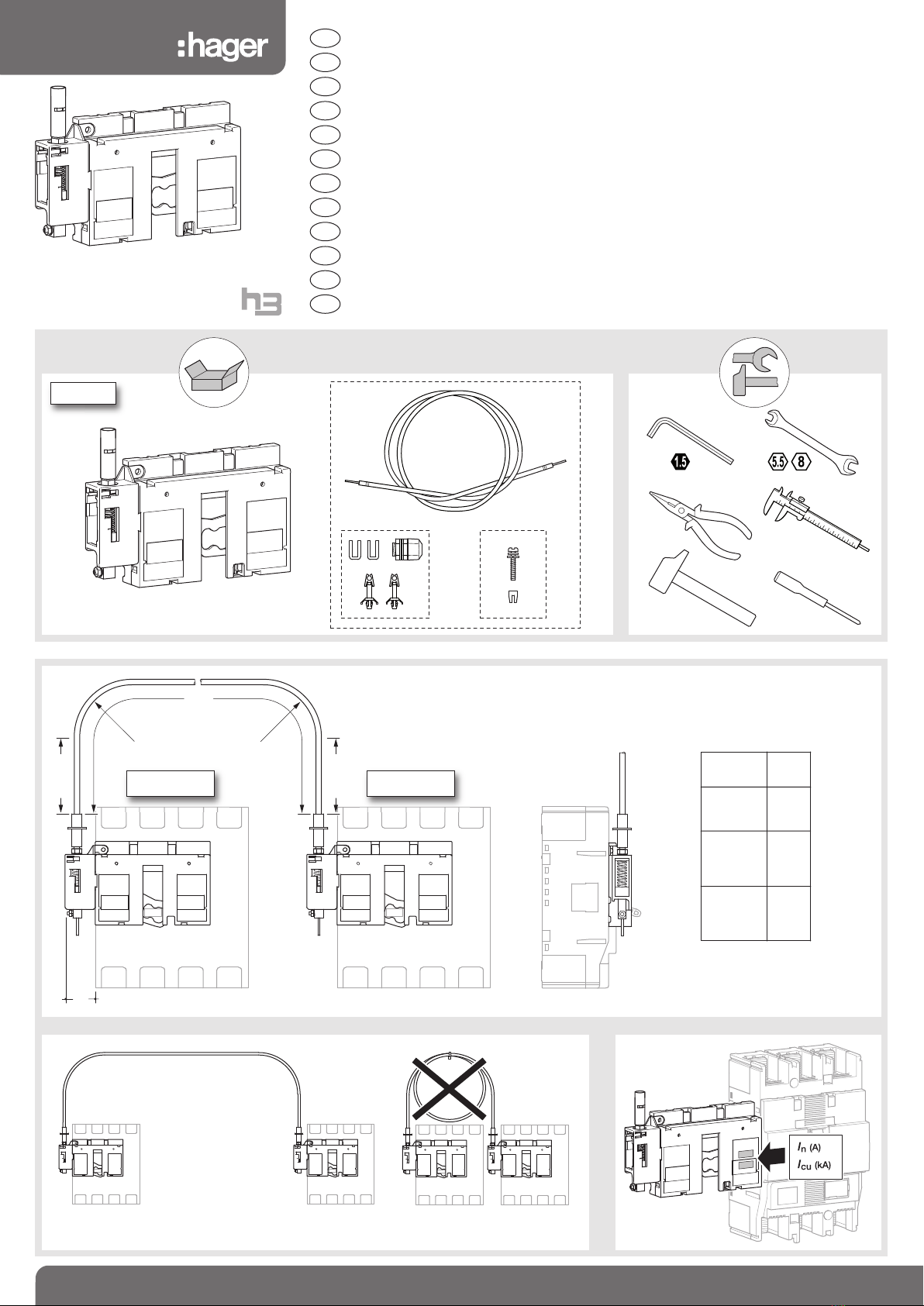

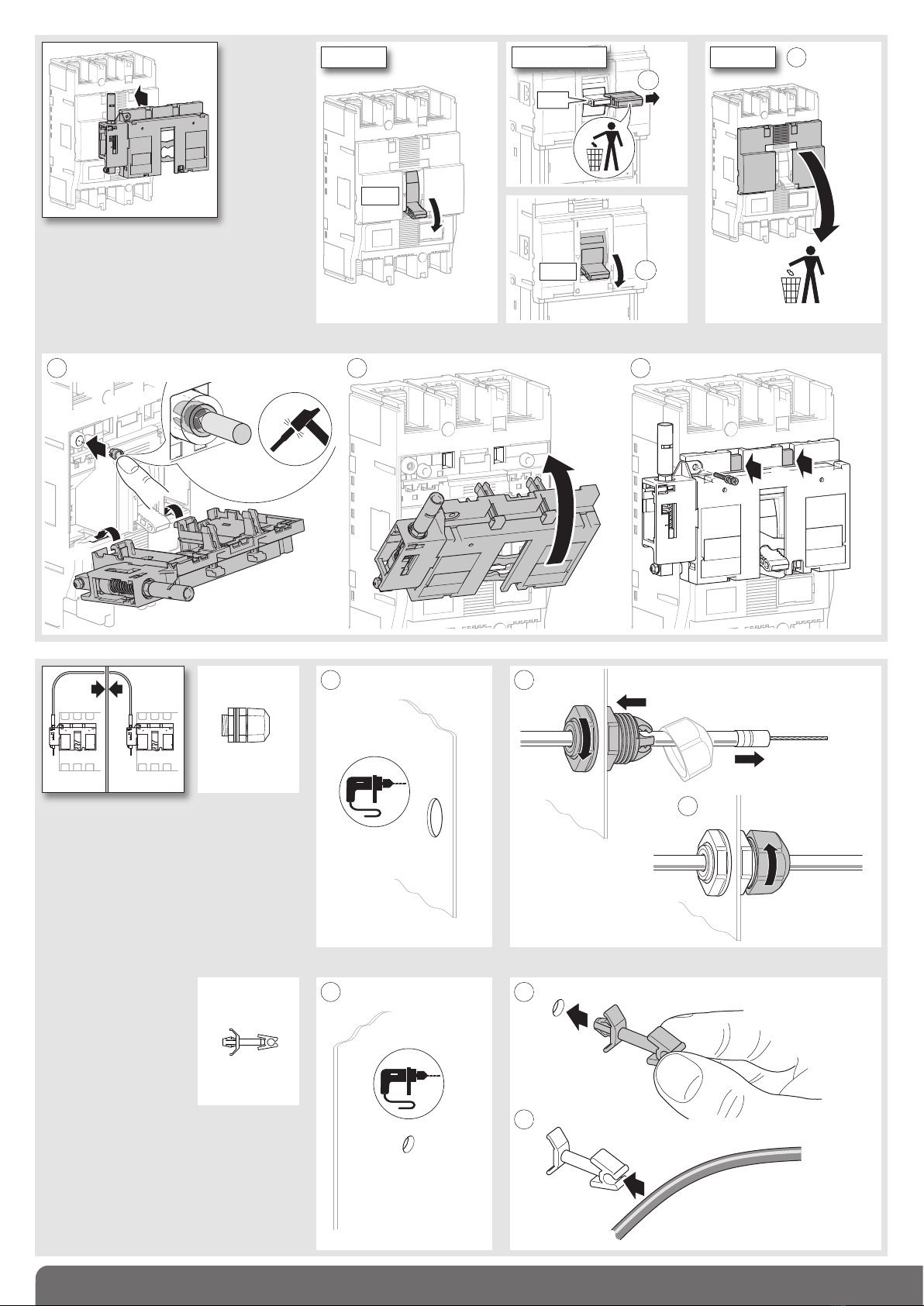

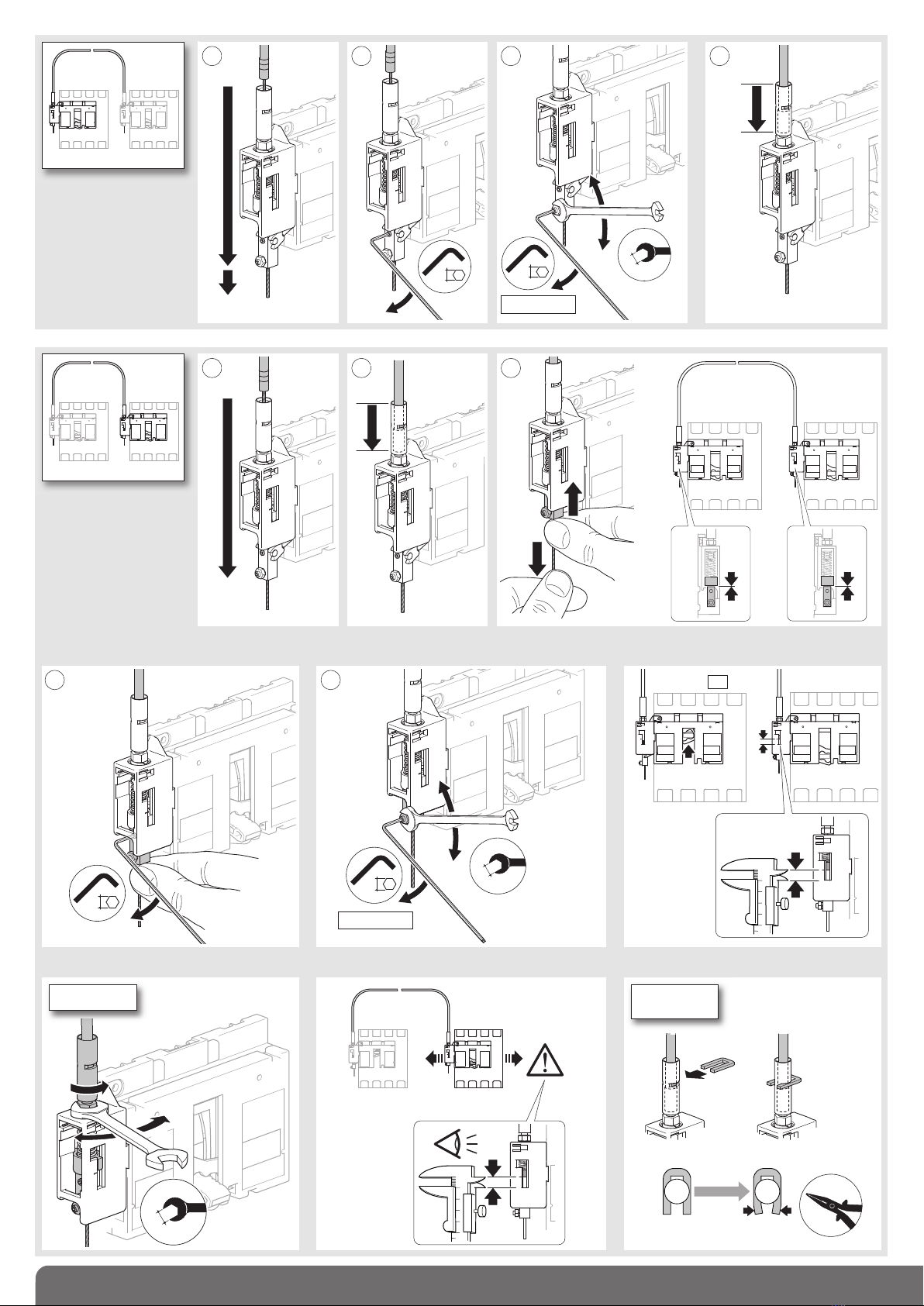

Interverrouillage mécanique câble HX.065H

Interlocking wire type HX.065H

Mechanische Verriegelung mit Kabel HX.065H

Interblocco meccanico a cavo HX.065H

Enclavamiento mec. tipo cable int. HX.065H

Mechanische vergrendeling d.m.v. kabel HX.065H

Encravamento mecânico por cabo para HX.065H

Mekanisk forriglingswire HX.065H

Μη α ική α δάλωση HX.065H

Blokada mechaniczna linkowa HX.065H

Тросовая механическая блокировка для HX.065H

壳架缆绳联锁 HX.065H

Breaker 1 Breaker 2

OFF

TRIP

h400... h1000

Breaker 1 Breaker 2

Ø2 max.

OFF

Ø 13

2 6H 5555b

3 P - 4 P

1 2

h250 1

Ø 4,5

a b

1,5

3 6H 5555b

Breaker 1 Breaker 2

L = 9,5 ±0,5 mm

Breaker 1 Breaker 2

21 3

Breaker 1

Breaker 2

L ≠ 9,5 mm

0,74-0,88 Nm

20 mm

1,5

Breaker 1 Breaker 2

1,5

2 41 3

0,74-0,88 Nm

Hager 01.2013

4 6H 5555bwww.hager.com

BREAKER 1 BREAKER 2

RESET

OFF OFF

OFF

TRIP

OFF

TRIP

OCOM 115232

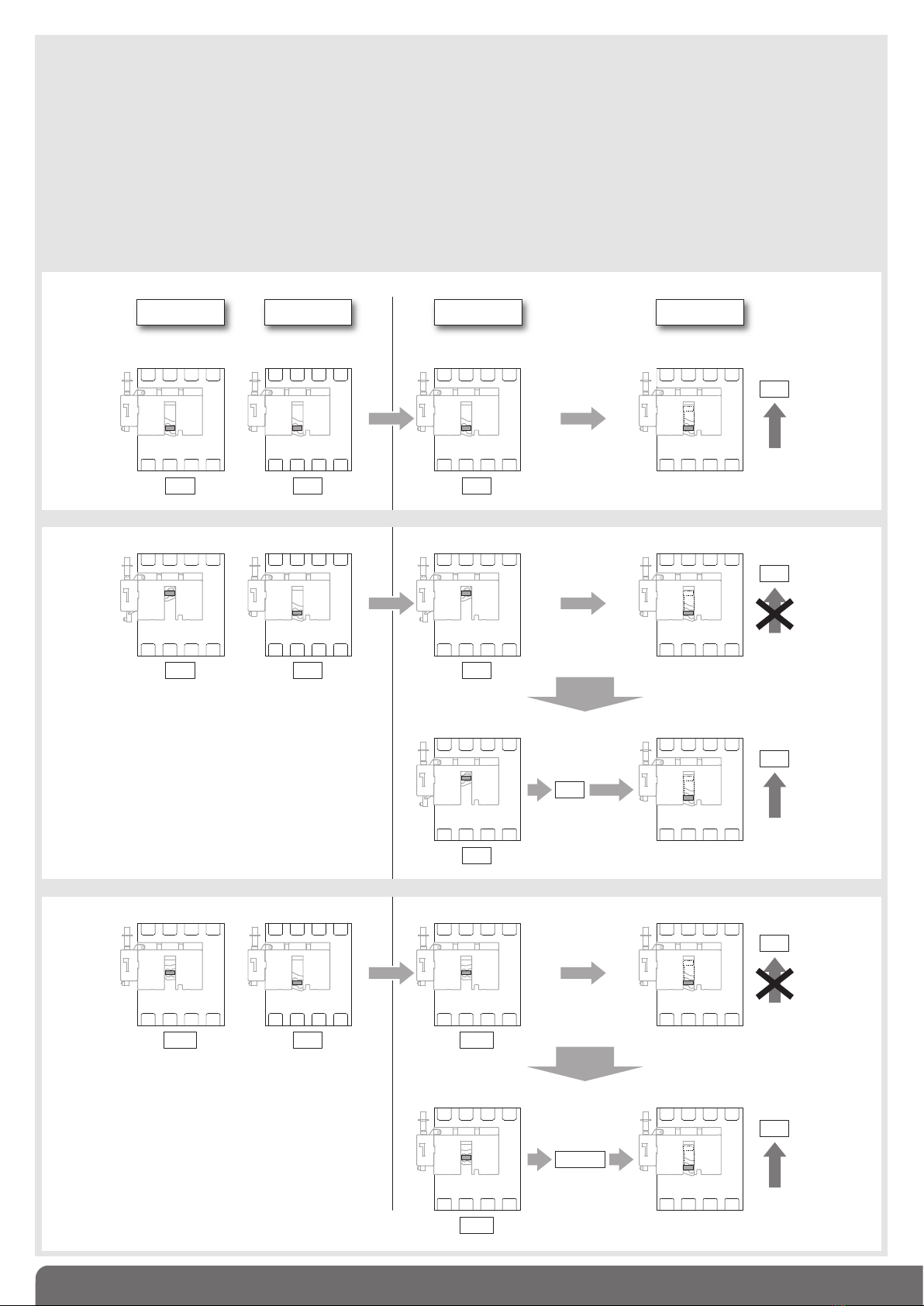

• Vérification du montage

• Check the correct assembly

• Überprüfung der korrekten Ankopplung

• Verifica accopiamento

• Verificatión del acoplamiento

• Controle van de juiste koppeling

• Verificação do acoplamento

• Funksjonstest

•Έλεγχος σωστής σύ δεσης

• Sprawdzenie poprawności zainstalowania

•Контроль правильности взаимной

блокировки

•确认正确联接

Breaker 1 Breaker 2 Breaker 1 Breaker 2
