H3C MSR 800 Manuel d'utilisation et d'entretien

Introduction to Installation Accessories 安装附件介绍

Wear an ESD wrist strap, and make sure the wrist strap has a Good skin contact and is well grounded.

操作者需佩戴防静电腕带，确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地。

The installation tools are not provided with the device. Prepare them yourself.

设备不随机提供安装工具，请用户根据实际安装需求自己准备安装工具。

Cage nut

(user supplied)

浮动螺母（用户自备）

Ring terminal

接地端子

M6 screw

(user supplied)

M6 螺钉（用户自备）

M4 countersunk-head

screw

M4 沉头螺钉

H3C MSR800 Routers Installation Quick Start-6PW103

H3C MSR800路由器快速安装指南-6PW103

Tool List 工具参考

Rubber pads

脚垫

Mounting bracket

挂耳

Grounding screw

接地螺钉

Mounting the Router on a Workbench 安装路由器到工作台

Wall Mounting 壁挂安装

Flathead screwdriver

一字螺丝刀

Phillips screwdriver

十字螺丝刀

Needle-nose pliers

尖嘴钳

Wire-stripping pliers

剥线钳

ESD-preventive wrist strap

防静电腕带

Blow dryer

热吹风

Drill

电钻

Claw hammer

羊角锤

Marker

记号笔

Diagonal pliers

斜口钳

WIFI antenna

WIFI天线

Screw and anchor kit

( User supplied )

螺钉和安装导管(用户自备)

Stick the rubber pads to the appropriate

positions on the router bottom

将脚垫粘贴到路由器底部

≥22 mm(0.87in)

≥1.5 mm

(0.06in)

160mm（6.30in）

When you mount the router on a wall, position the router so the Ethernet ports face downwards, and the

sides with ventilation openings are perpendicular to the ground.

安装时请将设备的以太网口朝下，设备带通风孔的两个侧面与地平面垂直。

3 4

For more information about the product and installation procedures, log in to www.h3c.com.hk

如需了解产品及安装方面的更多信息，请登录H3C网站 www.h3c.com

Before connecting the power cord, connect the grounding cable and make sure the router is correctly

grounded.

在连接电源线前，需先连接保护地线，保证路由器正确接地。

Connect the power cord to the router first and then to the power source to avoid bodily injury.

连接电源线时，请先完成电源线与路由器侧的连接，再进行电源线与供电系统的连接，以免造成人身伤害。

Connecting the Power Cord 连接电源线

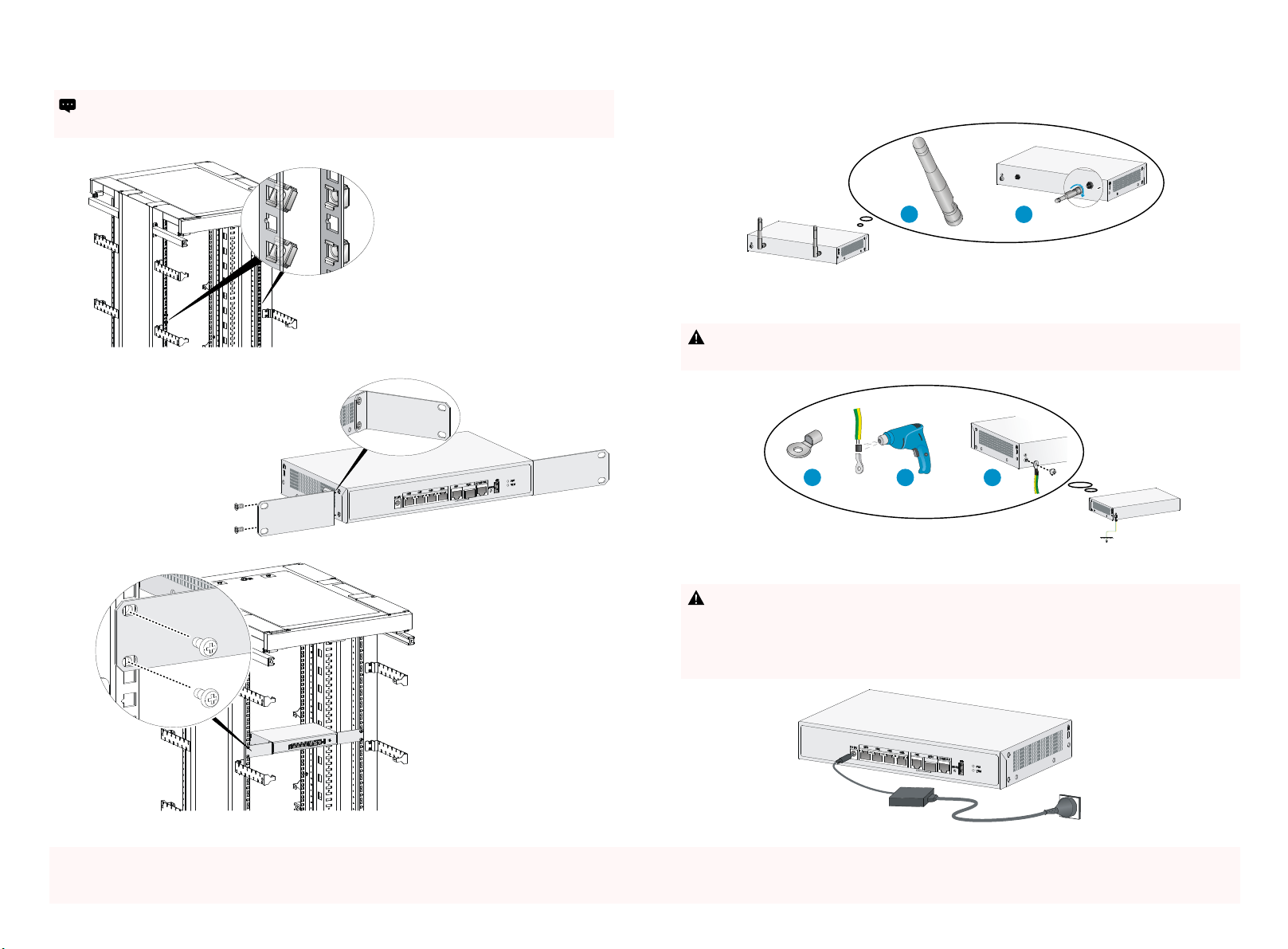

Mounting the Router in the Rack安装路由器到机柜

Install cage nuts.

安装浮动螺母

Attach the mounting brackets to the router.

安装挂耳到路由器

Mount the router to the rack.

安装路由器到机柜

Grounding the Router 连接保护地线

Correctly connecting the router grounding cable is crucial to lightning protection and EMI protection.

路由器地线的正确连接是路由器防雷、防干扰的重要保障，请使用设备随机提供的保护地线正确接地。

Installing the WIFI Antenna 安装WIFI天线

1 2

1 2 3

This section is only applicable to the MSR800-W and MSR800-10-W routers.

本节内容仅适用于MSR800-W和MSR800-10-W款型。

No mounting brackets are provided with the router. Prepare yourself as required.

路由器随机不提供挂耳，用户请根据需要单独购买。
