Grundfos CU 401 Manuel utilisateur
Modem
CU 401 accessory
GRUNDFOS INSTRUCTIONS
Installation and operating instructions
2
3
Modem
CU 401 accessory
Installation and operating instructions 4
Montage- und Betriebsanleitung 6
Notice d'installation et d'entretien 8
Istruzioni di installazione e funzionamento 10
Instrucciones de instalación y funcionamiento 12
Instruções de instalação e funcionamento 14
Οδηγίες εγκατάστασης και λειτουργίας 16
Installatie- en bedieningsinstructies 18
Monterings- och driftsinstruktion 20
Asennus- ja käyttöohjeet 22
Monterings- og driftsinstruktion 24
Instrukcja montażu i eksploatacji 26
Руководство по монтажу иэксплуатации 28
Szerelési és üzemeltetési utasítás 30
4
CONTENTS Page
1. Applications 4
2. Mounting 4
2.1 Replacement of modem 5
3. Technical data 5
4. Disposal 5
1. Applications
The modem provides access to external data com-
munication and offers the possibility of sending SMS
messages from the CU 401 control unit. This func-
tion is only available if the service provider offers this
service.
Fig. 1
2. Mounting
Prior to installation, read these installation
and operating instructions. Installation and
operation must comply with local regula-
tions and accepted codes of good prac-
tice.
All wires to units outside the control panel
must be of the type H05VV-F according to
CENELEC HD21 (to avoid injury from
touching wires).
TM02 9611 0804
88 mm
42.7 mm
RJ-11
connection
TM02 6671 1303
• Switch off the power supply to the CU 401.
• Insert the modem into the slot on the back of the CU 401,
i.e. to the left when seen from behind.
• Connect the telephone cable to the RJ-11 socket in the
modem.
Note: The modem must be connected to a free, analog tele-
phone line.
TM02 6673 1303
5

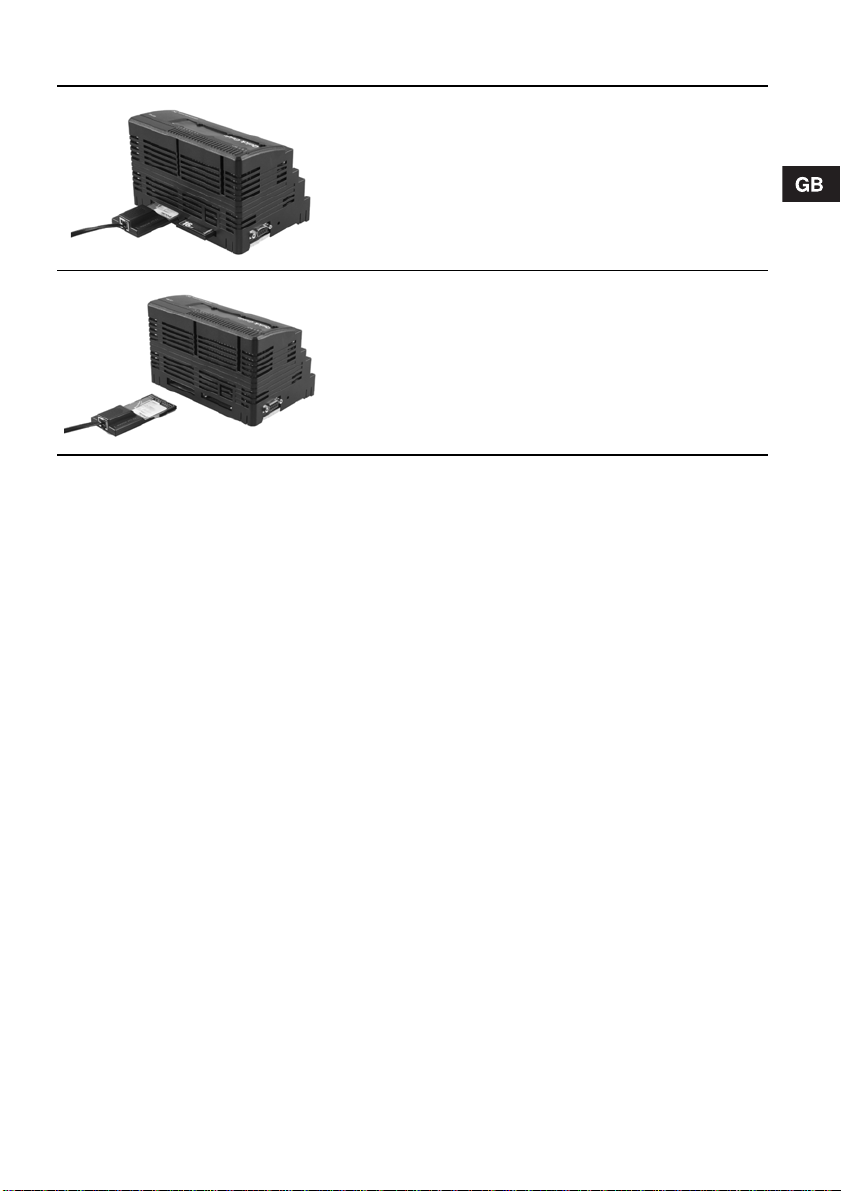

2.1 Replacement of modem
3. Technical data
Modem
56K modem.
The modem complies with the CompactFlash stand-
ard CF + V.1.40.
Plug connection (CU 401)
50-pin connection.
Telephone socket
RJ-11.
Power consumption
Approx. 600 mW.
4. Disposal
This product or parts of it must be disposed of in an
environmentally sound way:
1. Use the public or private waste collection service.
2. If this is not possible, contact the nearest
Grundfos company or service workshop.
TM02 6673 1303
• Switch off the power supply to the CU 401.
• Remove the telephone cable from the modem.
TM02 6671 1303
• Pull the modem out of the CU 401.
• Insert a new modem.
• Connect the telephone cable.
Subject to alterations.
6
INHALTSVERZEICHNIS Seite
1. Verwendungszweck 6
2. Montage 6
2.1 Austausch des Modems 7
3. Technische Daten 7
4. Entsorgung 7
1. Verwendungszweck
Das Modem liefert Zugang zu externer Datenkom-
munikation und bietet die Möglichkeit, SMS-Nach-
richten von der CU 401 Steuereinheit zu senden.
Diese Funktion ist nur verfügbar, wenn der Service-
anbieter diesen Service anbietet.

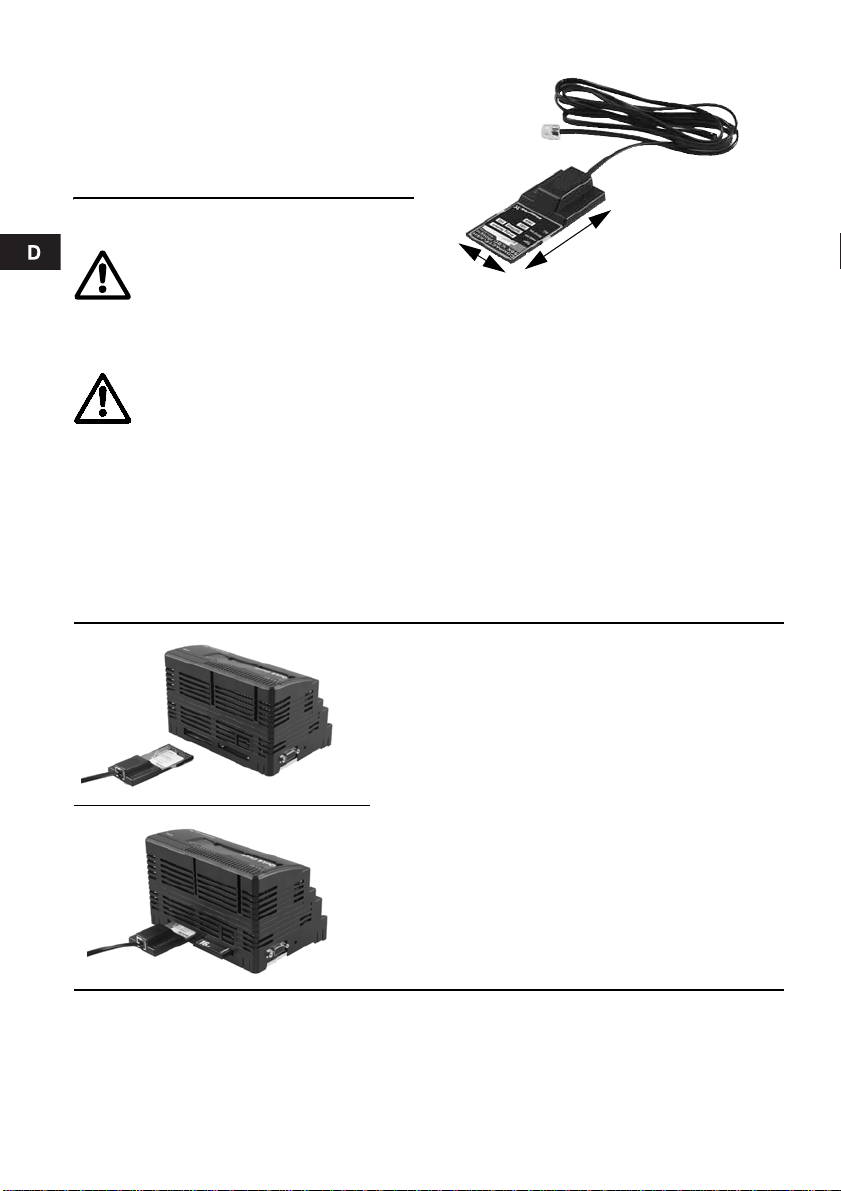

Abb. 1
2. Montage
Bitte lesen Sie diese Montage- und
Betriebsanleitung sorgfältig durch,
bevor Sie mit der Montage beginnen.
Die Montage und der Betrieb müssen
in Übereinstimmung mit den örtlichen
Vorschriften und den anerkannten
Regeln der Technik erfolgen.
Alle Drähte, die zu Einheiten außerhalb
der Steuertafel führen, müssen gemäß
CENELEC HD21 dem Typ H05VV-F ent-
sprechen (um Verletzungen vorzubeu-
gen, die durch das Berühren der Kabel
verursacht werden).
TM02 9611 0804
88 mm
42,7 mm
RJ-11-
Anschluss
TM02 6671 1303
• Die Stromversorgung der CU 401 abschalten.
• Das Modem in den Schlitz auf der Rückseite der CU 401
einbauen, d.h. auf der linken Seite, wenn man es von hinten
sieht.
• Das Telefonkabel an die RJ-11-Buchse im Modem anschlie-
ßen.
Hinweis: Das Modem muss an eine freie, analoge Telefon-
leitung angeschlossen werden.
TM02 6673 1303
7

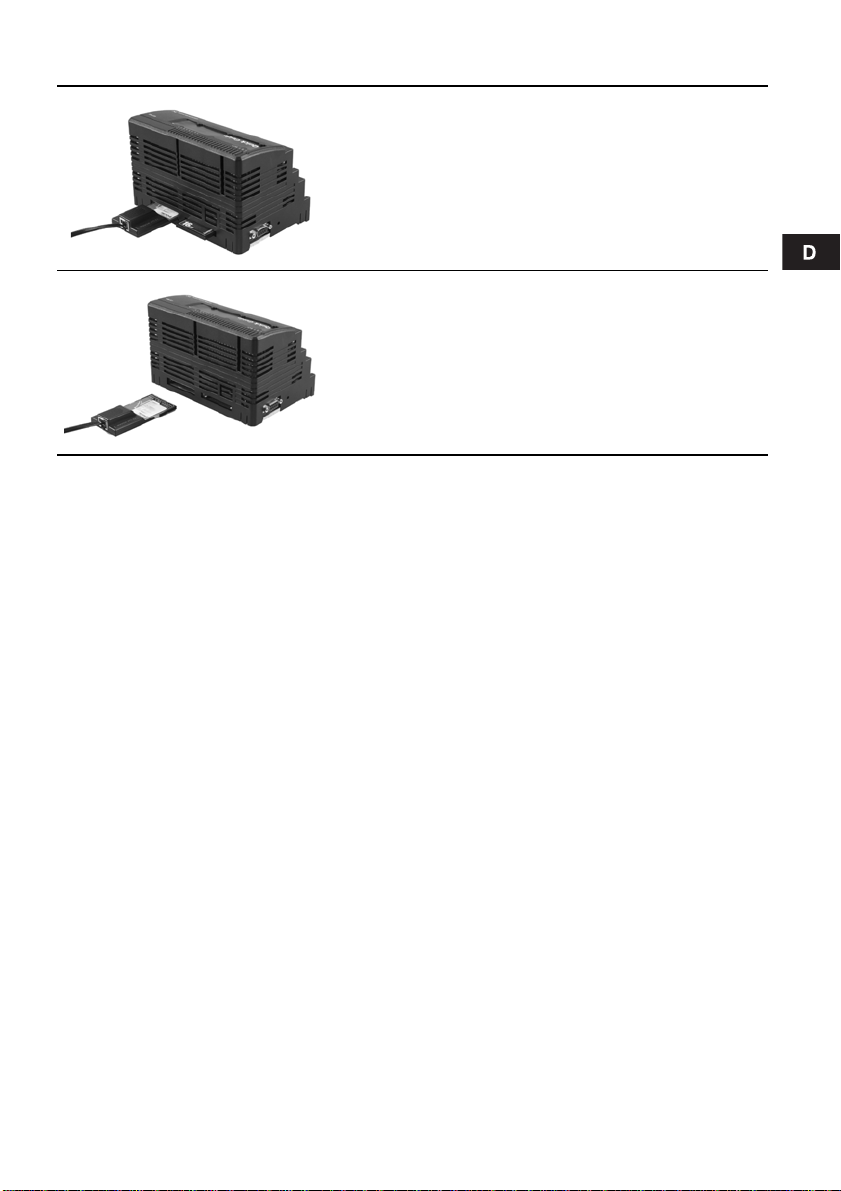

2.1 Austausch des Modems
3. Technische Daten
Modem
56K-Modem.
Das Modem entspricht dem CompactFlash-Standard
CF + V.1.40.
Steckeranschluss (CU 401)
50-poliger Anschluss.
Telefonbuchse
RJ-11.
Stromverbrauch
Ungefähr 600 mW.
4. Entsorgung
Dieses Produkt sowie Teile davon müssen umwelt-
gerecht entsorgt werden:
1. Benutzen Sie die öffentlichen oder privaten
Entsorgungsgesellschaften.
2. Ist das nicht möglich, wenden Sie sich bitte an
die nächste Grundfos Gesellschaft oder Werk-
statt.
TM02 6673 1303
• Die Stromversorgung der CU 401 abschalten.
• Das Telefonkabel vom Modem entfernen.
TM02 6671 1303
• Das Modem aus der CU 401 herausziehen.
• Ein neues Modem einsetzen.
• Das Telefonkabel anschließen.
Technische Änderungen vorbehalten.
8
SOMMAIRE Page
1. Applications 8
2. Montage 8
2.1 Remplacement du modem 9
3. Caractéristiques techniques 9
4. Mise au rebut 9
1. Applications
Le modem permet l'accès à la communication de
données externes et offre la possibilité d'envoyer
des messages SMS à partir du CU 401. Cette fonc-
tion est uniquement disponible si le fournisseur pro-
pose ce service.
Fig. 1
2. Montage
Avant d'entamer les opérations d'installa-
tion, étudier avec attention la présente
notice d'installation et d'entretien. L'instal-
lation et le fonctionnement doivent être
conformes aux réglementations locales et
faire l'objet d'une bonne utilisation.
Tous les fils reliés aux modules doivent
être du type H05VV-F conformément à
CENELEC HD21 (pour éviter toute bles-
sure en touchant les fils).
TM02 9611 0804
88 mm
42,7 mm
Connexion
RJ-11
TM02 6671 1303
• Couper l'alimentation électrique du CU 401.
• Insérer le modem dans l'encoche située sur la façade
arrière du CU 401.
• Connecter un câble téléphonique à la prise RJ-11 du
modem.
Nota : Le modem doit être connecté à une ligne téléphonique
analogue libre.
TM02 6673 1303
9

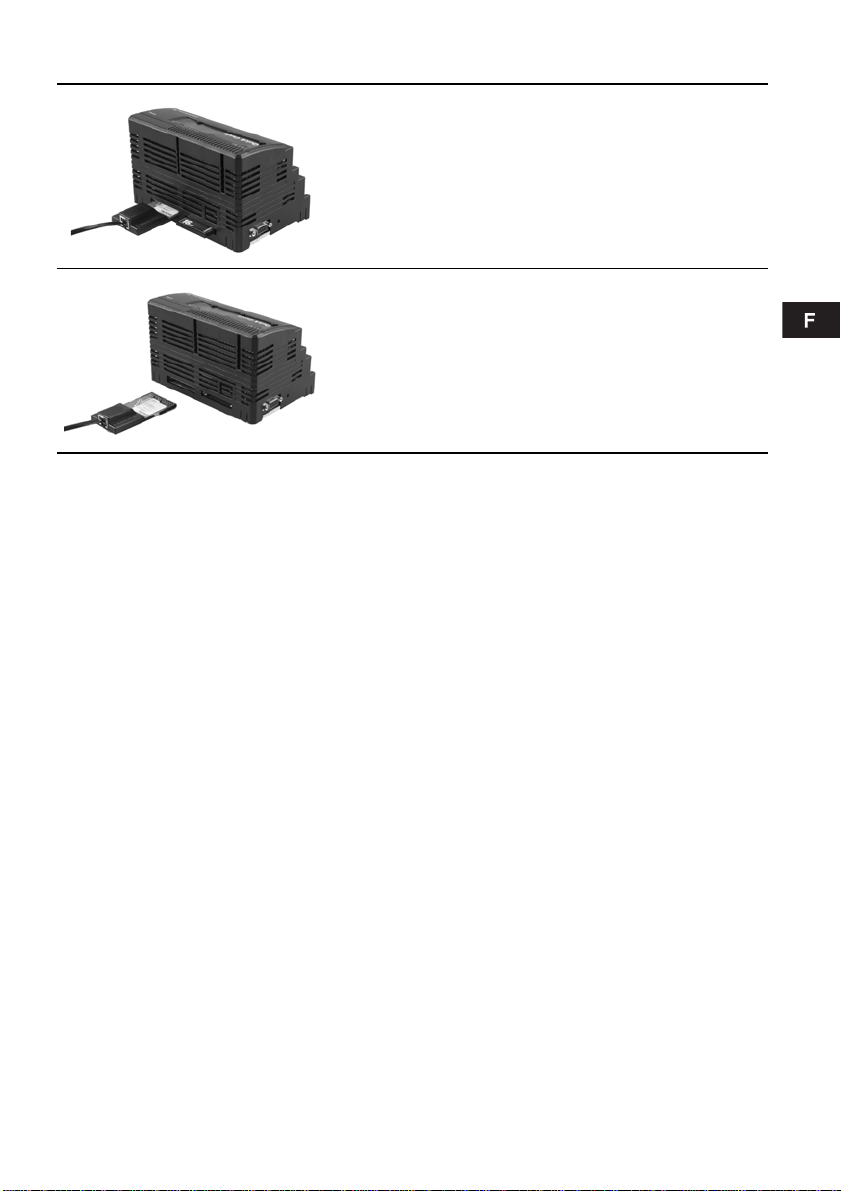

2.1 Remplacement du modem
3. Caractéristiques techniques
Modem
Modem 56K.
Le modem est conforme à la norme CompactFlash
CF + V.1.40.
Connexion prise (CU 401)
50 broches.
Prise de téléphone
RJ-11.
Consommation de puissance
600 mW approx.
4. Mise au rebut
Ce produit ou des parties de celui-ci doit être mis au
rebut tout en préservant l'environnement :
1. Utiliser le service local public ou privé de collecte
des déchets.
2. Si ce n'est pas possible, envoyer ce produit à
Grundfos ou au réparateur agréé Grundfos le
plus proche.
TM02 6673 1303
• Couper l'alimentation électrique du CU 401.
• Retirer le câble téléphonique du modem.
TM02 6671 1303
• Sortir le modem du CU 401 en tirant.
• Installer un nouveau modem.
• Connecter le câble téléphonique.
Nous nous réservons tout droit de modifications.
10
INDICE Pagina
1. Applicazioni 10
2. Montaggio 10
2.1 Sostituzione del modem 11
3. Caratteristiche tecniche 11
4. Smaltimento 11
1. Applicazioni
Il modem permette la comunicazione dati e offre la
possibilità di spedire messaggi SMS dall'unità di
controllo CU 401. Questa funzione è disponibile solo
se il gestore offre questo servizio.
Fig. 1
2. Montaggio
Prima dell'installazione leggere attenta-
mente le presenti istruzioni di installazione
e funzionamento. Per il corretto montaggio
e funzionamento, rispettare le disposizioni
locali e la pratica della regola d'arte.
Tutti i conduttori diretti alle unità esterne al
quadro di controllo devono essere del tipo
H05VV-F secondo CENELEC HD21.
TM02 9611 0804
88 mm
42,7 mm
Collegamento
RJ-11
TM02 6671 1303
• Disinserire l'alimentazione elettrica dall'unità CU 401.
• Inserire il modem nella scanalatura sul retro del CU 401, ad
es. verso sinistra se guardato da dietro.
• Collegare il cavo del telefono alla presa RJ-11 del modem.
Nota: Il modem deve essere collegato a una linea telefonica
analogica.
TM02 6673 1303
