Ground Zero GZRA 1.2500D Manuel utilisateur

RADIOACTIVE-SERIES

VERSTÄRKER

ANLEITUNG

GZRA 1.2500D

Ausstattungsmerkmale

•1 Ohm stabil

•Linkbar 2 Ohm

•Hocheffizientes 3-Fach Mosfet Netzteil

•Einschalt- und Schutzanzeige

•12dB Bass boost regelbar (45Hz)

•Phaseshift 0 / 180° (Schalter)

•Subsonic regelbar

•Tiefpass regelbar

•Regelbare Eingangsempfindlichkeit

•Einschaltverzögerung

•Stereo Cinch Ausgang

•Bass Lautstärkeregler

•Temperatur / Kurzschluss / Überlast-Schutz

Benötigte Materialien und Werkzeuge zur Installation

•Kreuzschlitz Schraubendreher

•Bohrmaschine, 3 mm Metallbohrer

•Befestigungsschrauben

•Stromkabel min. 2x 20 mm²

•Massekabel min 2x 20 mm²

•Lautsprecherkabel min. 2 x 2,5 mm²

Bitte unbedingt beachten!

•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)

•Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

•Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator

(Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten.

WARNUNG !

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik

ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren

kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die

Musik auf geringer Lautstärke zu hören.

Planung

Vor der Installation sollten Sie folgende Punkte berücksichtigen:

a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet

ist.

b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es genügend Platz

für die Luftzirkulation und Kühlung gibt.

b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren.

Den Verstärker mit den vorgesehenen Schrauben befestigen.

Warnung

Bitte diese Systeme so einbauen, daß Elektroanbindungen vor Beschädigungen geschützt sind.

+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, daß das Radio und andere Geräte

ausgeschaltet sind, wenn Sie die Geräte anschliessen.

Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine minderwertigere

Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie ausgeschlossen.

Stromanschluss

Einstellungen und Funktionen

Lautsprecheranschlüsse

Zum Anschluss der Lautsprecher

Stromanschluss

GND -> Masse Anschluss

REM -> Remote Antennenanschluss

BATT -> +12 Volt

Zustandsanzeige

GRÜN – OK

ROT – Fehler

Cinch Eingänge

An diesen Anschlüssen schließen Sie die Cinchleitungen an.

Um Störungen zu vermeiden, verwenden Sie bitte hochwertige

Cinchkabel.

Input Levelregler

Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.

Bass Boost Regler

Zum Einstellen des Bass Boost Levels im Bereich von 0 bis +12 dB.

Low Pass Regler

Es werden nur noch Frequenzen bis 30 Hz - 250 Hz wiedergegeben

(abhängig von der Reglerstellung des LPF Filters). Justieren Sie die variable

LPF Frequenz mit dem Regler auf die gewünschte Frequenz.

Master / Slave Schalter

Zum Einstellen der jeweiligen Endstufe als Master oder Slave Endstufe im

Linkmode

Cinch Ausgänge

Für den Fullrange Betrieb einer zusätzlichen Endstufe.

Remote Control Eingang

Zum Anschluss des Bass Lautstärkereglers.

Phase Shift Schalter

Dieser Schalter erlaubt Ihnen, den Subwooferkanal phasenrichtig an das

Frontsystem anzupassen.

Subsonic Regler

Zum Einstellen des Subsonic Filters im Bereich von 10 bis 50Hz.

Master/Slave Cinch-Anschluss

Cinch Ein- / Ausgang zum Betreiben zweier Endstufen des gleichen Typs im

Linkmodus.

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.

Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein

(ca. 80° C).

Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen.

2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke.

3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein.

Stereo Anschluss

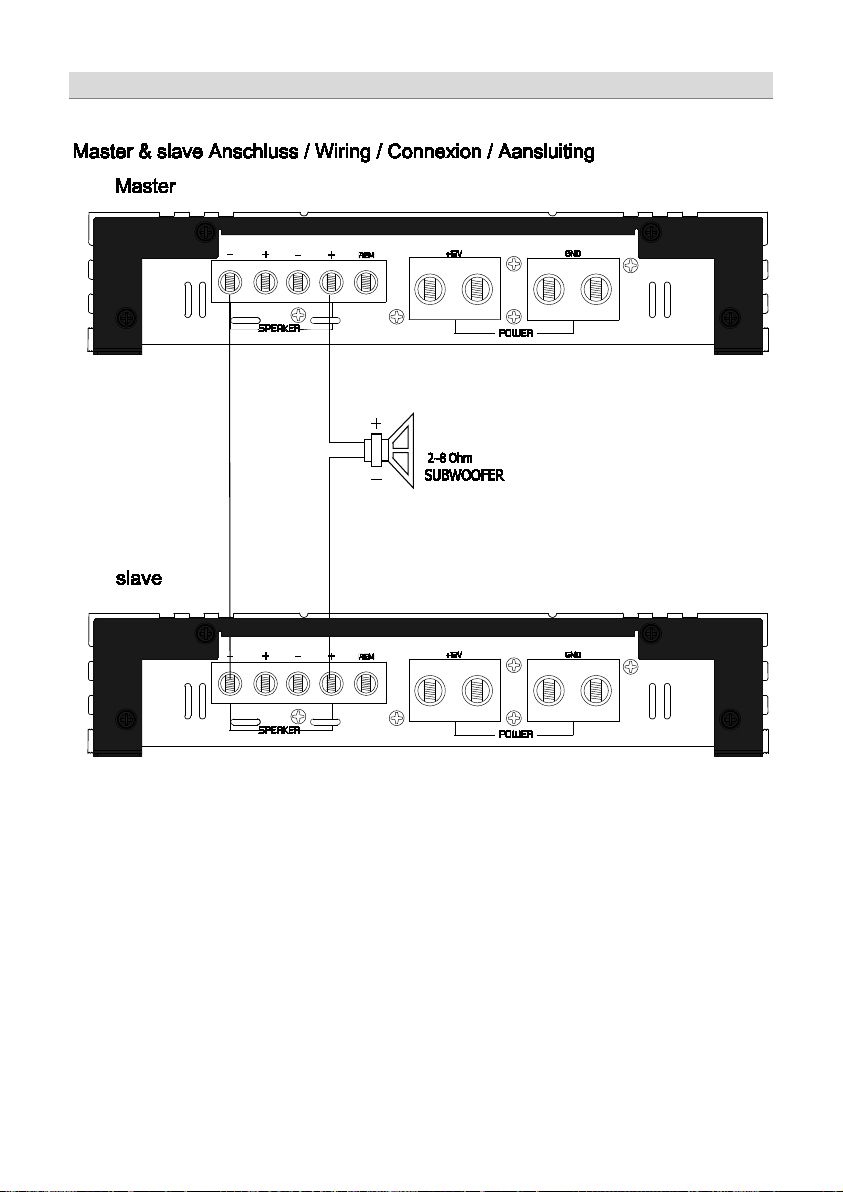

Master & Slave Anschluss

Technische Daten

Model

GZRA 1.2500D

Typ

1 Kanal Class D

RMS Power @ 4 Ω

CEA Standard CEA-2006-A

1 x 750 W (1% THD+N)

1 x 1000 W (10% THD+N)

RMS Power @ 2 Ω

CEA Standard CEA-2006-A

1 x 1400 W (1% THD+N)

1 x 2000 W (10% THD+N)

RMS Power @ 1

Ω

CEA Standard CEA-2006-A

1 x 2200 W (1% THD+N)

1 x 3000 W (10% THD+N)

RMS Power @ 2ΩLinkmode

CEA Standard CEA-2006-A

1 x 4400 W

(1% THD+N)

1 x 6000 W

(10% THD+N)

Dämpfungsfaktor

> 150

Tiefpass Weiche

30 Hz – 250 Hz

Subsonic Filter

10 Hz – 50 Hz

Bass boost

0 ~ +12 dB (45 Hz)

Frequenzgang

10 Hz – 250 Hz (± 3 dB)

Eingangsempfindlichkeit

200 mV – 9 V (± 5%)

Bass-Pegelfernbedienung



Sicherung

Externe Sicherung 200 A im Lieferumfang

Abmessungen

B x H x L mm

552 x 47 x 230

Abmessungen

B x H x L inch

21.73“ x 1.85“ x 9.06“

Fehlerdiagnose

Problem

Kontrolle

Hilfe

Kein Ton

Leuchtet die PWR LED?

Sicherung prüfen

Remote Kabel prüfen

+12 Volt prüfen

Masse prüfen

Leuchtet die PROT LED?

Kurzschluss am Lautsprecher

Gerät überhitzt

Gerät defekt

Verstärker schaltet

nicht ein

Keine Stromzufuhr

Sicherung prüfen

+12Volt prüfen

Masse prüfen

Keine Spannung am Remote Remote am Radio prüfen

Verstärker schaltet

bei Lautstärke ab Lautsprecherimpedanz prüfen

Prüfen Sie, ob der Widerstand am LS Terminal

von 1 Ohm nicht unterschritten wird

Ton fehlt an einem

Kanal Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt

Protection LED

leuchtet

Verstärker überhitzt

Lautstärke verringern oder Gerät einige Zeit

abschalten

Kurzschluss am Lautsprecheranschluss

Lautsprecherkabel auf Kurzschluss prüfen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der

Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der

Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben

entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne

den Kunden darüber zu informieren.

Limited warranty - defective products must be returned in original packaging - please add a copy of the original purchasing invoice showing

the purchasing date and a detailed description of the failure. Failure caused by overload, misuse or by using the product for competition

purpose are not covered by the warranty. We reserve the right to make needed change or improvement to the product without informing

customer about this in advance.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke

bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele

verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door

overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige

veranderingen of verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente Garantie n'est pas applicable

lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou

Utilisation non conforme aux normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir nécessairement

des modifications ou des

améliorations au produit sans informer le client.

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com
