Ground Zero TITANIUM-Series Manuel utilisateur

TITANIUM-SERIES

VERSTÄRKER

ANLEITUNG

GZTA 2155X-B

GZTA 2255X-B

GZTA 4125X-B

Ausstattungsmerkmale

•4 Ohm / 2 Ohm stabil Stereo

•Mosfet Netzteil

•Einschalt- und Schutzanzeige

•12dB Bass boost regelbar (45Hz)

•Hochpass regelbar

•Tiefpass regelbar

•Regelbare Eingangsempfindlichkeit

•Einschaltverzögerung

•Bass Lautstärkeregler (GZTA 2155X optional / 2255X)

•Temperatur / Kurzschluss / Überlast-Schutz

- 2 -

Benötigte Materialien und Werkzeuge zur Installation

•Kreuzschlitz Schraubendreher

•Bohrmaschine, 3 mm Metallbohrer

•Befestigungsschrauben

•Stromkabel min. 16 mm²

•Massekabel min 16 mm²

•Lautsprecherkabel min. 2 x 1,5 mm²

Bitte unbedingt beachten!

•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)

•Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

•Kabel niemals über scharfe Kanten führen.

WARNUNG !

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik

ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren

kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die

Musik auf geringer Lautstärke zu hören.

Planung

Vor der Installation sollten Sie folgende Punkte berücksichtigen:

a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes gewährleistet

ist.

b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es genügend Platz

für die Luftzirkulation und Kühlung gibt.

b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 Löcher bohren.

Den Verstärker mit den vorgesehenen Schrauben befestigen.

- 3 -

Warnung

Bitte diese Systeme so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind.

+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass das Radio und andere Geräte

ausgeschaltet sind, wenn Sie die Geräte anschließen.

Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine minderwertigere

Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie ausgeschlossen.

Einstellungen und Funktionen – GZTA 2155X-B

- 4 -

Einstellungen und Funktionen – GZTA 2255X-B

- 5 -

Einstellungen und Funktionen – GZTA 4125X-B

- 6 -

Einstellung und Funktionen

Lautsprecheranschlüsse

Zum Anschluss der Lautsprecher

Stromanschluss

GND -> Masse Anschluss

REM -> Remote Antennenanschluss

BATT -> +12 Volt

Zustandsanzeige

GRÜN – OK

ROT – Fehler

Cinch Eingänge

An diesen Anschlüssen schließen Sie die Cinchleitungen an.

Um Störungen zu vermeiden, verwenden Sie bitte hochwertige

Cinchkabel.

Input Levelregler

Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.

Bass Boost Regler

Zum Einstellen des Bass Boost Levels im Bereich von 0 bis +12 dB.

Mode Schalter

Stellen Sie die Weiche für die ausgewählte Anwendung ein.

LPF - Nur Bassfrequenzen (unter 40 Hz – 4000 Hz) werden

wiedergegeben.

FULL - Alle Frequenzen werden übertragen.

HPF - Nur mittlere und hohe Frequenzen (über 5 Hz – 500 Hz) werden

übertragen.

Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert.

Dies entspricht einem Bandpass Filter von 5 bis 4000 Hz

High Pass Regler

(Subsonic)

Setzen Sie den Filter - Schalter auf “HIGH”. Justieren Sie die variable HPF

Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz. Es

werden alle Frequenzen unterhalb 5 – 500 Hz gefiltert.

Remote Control Eingang

Zum Anschluss des Bass Lautstärkereglers.

Low Pass Regler

Für Subwoofer- und Kickwooferbetrieb -

Es werden nur noch Frequenzen unterhalb von 40 bis 4000 Hz

wiedergegeben (abhängig von der Reglerstellung des LPF Filters). Setzen

Sie den Filter - Schalter auf “LOW”. Justieren Sie die variable LPF

Frequenz mit dem Regler auf die gewünschte Frequenz.

Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert.

Dies entspricht einem Bandpass Filter von 5 bis 4000 Hz

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.

Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein

(ca. 80° C).

Einstellung des Audiopegels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen.

2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke.

3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein.

- 7 -

Stereo Anschluss – GZTA 2155X-B

- 8 -

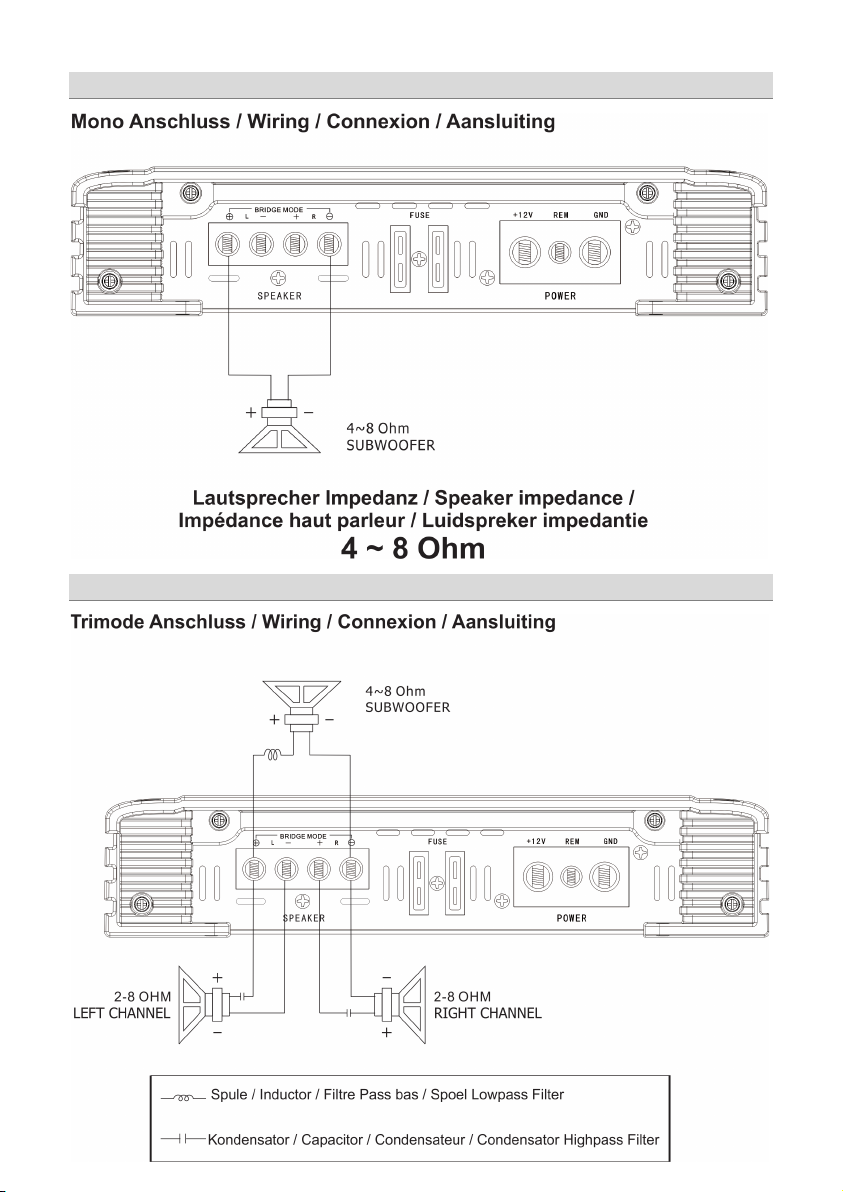

Mono Anschluss – GZTA 2155X-B

Trimode Betrieb – GZTA 2155X-B

- 9 -

Stereo Anschluss – GZTA 2255X-B

- 10 -

Mono Anschluss – GZTA 2255X-B

Trimode Betrieb – GZTA 2255X-B
