Ground Zero RADIOACTIVE GZRA MICRO FOUR Manuel utilisateur

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger

Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten

Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte,

die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden

sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem

Produkt vorzunehmen ohne den Kunden darüber zu informieren.

Limited warranty - defective products must be returned in original packaging - please add a copy of the

original purchasing invoice showing the purchasing date and a detailed description of the failure. Failure

caused by overload, misuse or by using the product for competition purpose are not covered by the

warranty. We reserve the right to make needed change or improvement to the product without informing

customer about this in advance.

De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke

bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele

verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van

garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan

wedstrijden (SPL) ontstaan zijn. Wij behouden ons het recht om de nodige veranderingen of

verbeteringen aan het product door te voeren zonder de klant hierover te informeren.

La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son

emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La

présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise

alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non conforme aux

normes Technique (Concours SPL etc). Nous nous réservons le droit d'entreprendre à l'avenir

nécessairement des modifications ou des

améliorations au produit sans informer le client.

Ground Zero GmbH

Erlenweg 25, 85658 Egmating, Germany

Tel. +49 (0)8095/873 830 Fax -8310

www.ground-zero-audio.com

RADIOACTIVE-SERIES

VERSTÄRKER

ANLEITUNG

GZRA MICRO FOUR

Ausstattungsmerkmale

•Hocheffiziente Kompakt-Endstufe

•4 Kanal Fullrange Class D

•2 Ohm stabil

•4 Ohm brückbar

•Variabler Hochpass 30 - 400 Hz

•Variabler Tiefpass 30 - 400 Hz

•Regelbare Eingangsempfindlichkeit

•Einschaltverzögerung

•2x Stereo Cinch Eingang

•Hochpegel (High Level) Eingang mit Auto-On

•Temperatur / Kurzschluss / Überlast-Schutz

Benötigte Materialien und Werkzeuge zur Installation

•Kreuzschlitz Schraubendreher

•Bohrmaschine, 3 mm Metallbohrer

•Befestigungsschrauben

•Lötkolben

•Stromkabel min. 8 mm² / 8AWG

•Massekabel min. 8 mm² / 8AWG

•Lautsprecherkabel min. 2 x 1,5 mm² / 15AWG

Bitte unbedingt beachten!

•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)

•Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

•Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit

einem Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten.

Planung

Vor der Installation sollten Sie folgende Punkte berücksichtigen:

a) Bitte beachten Sie bei der Wahl des Einbauortes, dass eine ausreichende Luftzirkulation zur Kühlung des

Gerätes gewährleistet ist.

b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.

Einbau des Verstärkers

a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an dem es

genügend Platz für die Luftzirkulation und Kühlung gibt.

b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4

Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.

Wichtig

Bitte diese Systeme so einbauen, dass Elektroanbindungen vor Beschädigungen geschützt sind.

+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, dass das Radio und andere

Geräte ausgeschaltet sind, wenn Sie die Geräte anschließen. Wenn es notwendig ist, eine Gerätesicherung zu

erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine minderwertigere Sicherung benutzt wird, kann

sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie ausgeschlossen.

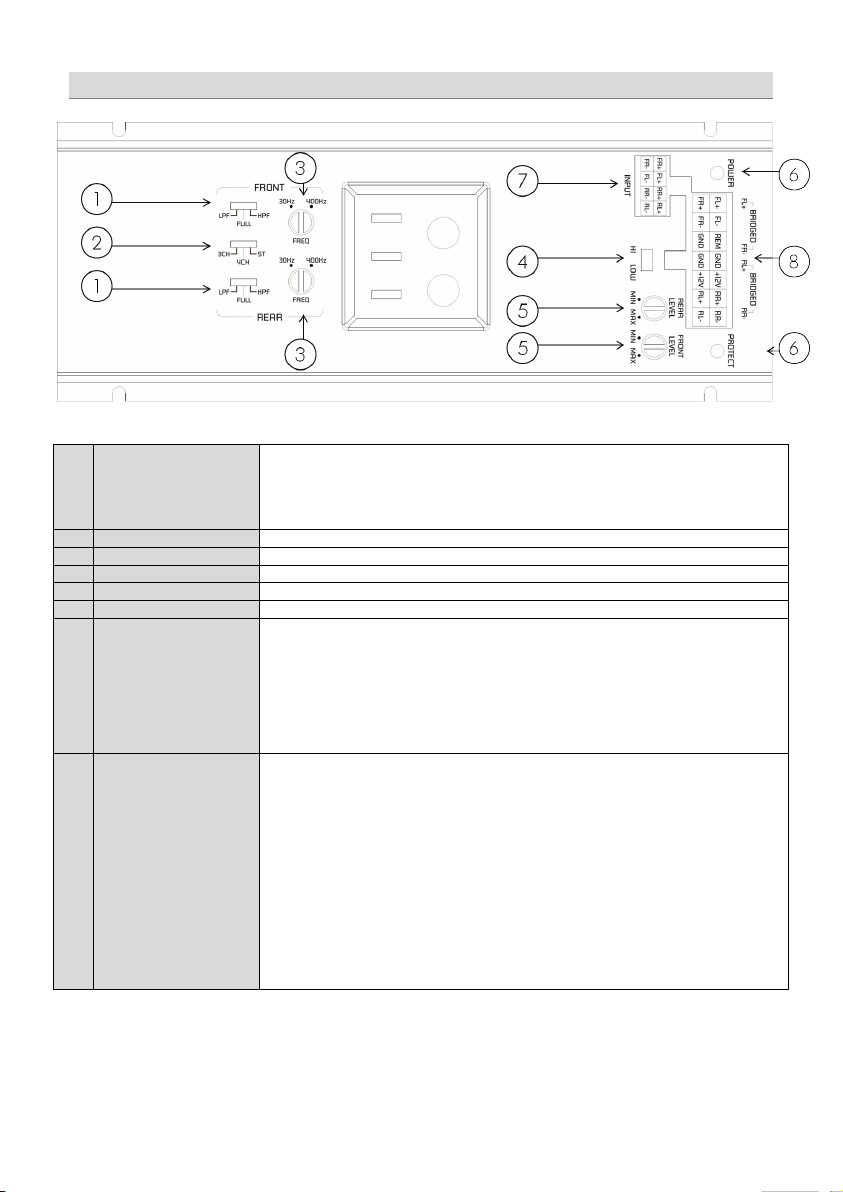

Einstellungen und Funktionen

Mode Schalter

Stellen sie die Frequenzweiche für den benötigten Einsatzzweck ein.

LPF – Nur tiefe Frequenzen (unterhalb 30Hz – 400Hz) werden wiedergegeben.

FULL – Alle Frequenzen werden wiedergegeben.

HPF – Nur mittlere und hohe Frequenzen (oberhalb 30Hz – 400Hz) werden

wiedergegeben.

Eingangsmodus

Wählen Sie hier den Eingangsmodus (hierzu bitte die Anschlussdiagramme beachten)

Filter Regler

Stellen sie hier die Frequenz des gewählten Filters zwischen 30 und 400 Hz ein.

High / Low Schalter

Wählen Sie hier zwischen Hochpegel-Eingang oder Cinch Anschluss.

Eingangsempfindlichkeit

Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.

Zustandsanzeige

GREEN – OK / ROT – Fehler

Signal-Eingang

Pin 1: Eingang RL (-) -> Negativer Signal Eingang hinten links (Grün/Schwarz)

Pin 2: Eingang RR (-) -> Negativer Signal Eingang hinten rechts (Lila/Schwarz)

Pin 3: Eingang FL (-) -> Negativer Signal Eingang vorne links (Weiß/Schwarz)

Pin 4: Eingang FR (-) -> Negativer Signal Eingang vorne rechts (Grau/Schwarz)

Pin 5: Eingang RL (+) -> Positiver Signal Eingang hinten links (Grün)

Pin 6: Eingang RR (+) -> Positiver Signal Eingang hinten rechts (Lila)

Pin 7: Eingang FL (+) -> Positiver Signal Eingang vorne links (Weiß)

Pin 8: Eingang FR (+) -> Positiver Signal Eingang vorne rechts (Grau)

Hauptanschluss

Pin 1: Ausgang FL (+)-> Positiver Lautsprecher Ausgang vorne links (Weiß)

Pin 2: Ausgang FL (-)-> Negativer Lautsprecher Ausgang vorne links (Weiß/Schwarz)

Pin 3: REM -> Remote Eingang (Blue)

Pin 4: Masse -> Masse Anschluss (Schwarz)

Pin 5: BATT -> Eingang Betriebsspannung +12 Volt (Rot)

Pin 6: Ausgang RR (+)-> Positiver Lautsprecher Ausgang hinten rechts (Lila)

Pin 7: Ausgang RR (-)-> Negativer Lautsprecher Ausgang hinten rechts (Lila/Schwarz)

Pin 8: Ausgang FR (+)-> Positiver Lautsprecher Ausgang vorne rechts (Grau)

Pin 9: Ausgang FR (-)-> Negativer Lautsprecher Ausgang vorne rechts (Grau/Schwarz)

Pin 10: Masse -> Masse Anschluss (Schwarz)

Pin 11: Masse -> Masse Anschluss (Schwarz)

Pin 12: BATT -> Eingang Betriebsspannung +12 Volt (Rot)

Pin 13: Ausgang RL (+)-> Positiver Lautsprecher Ausgang hinten links (Grün)

Pin 14: Ausgang RL (-)-> Negativer Lautsprecher Ausgang hinten links (Grün/Schwarz)

Verstärker Anschluss

•Die GZRA MICRO FOUR ist mit einem Anschlusskabel für Strom und einem weiteren Kabel für das

Eingangs-Signal ausgestattet. Um eine zuverlässige Verbindung zu gewährleisten, empfehlen wir unbedingt

die mitgelieferten Lüsterklemmen zu verwenden oder die Kabel mit einem Lötkolben sicher zu verlöten und

anschließend zu isolieren.

•Stellen Sie sicher, dass die angeschlossenen Kabel über einen guten Kontakt verfügen um Unterbrechung

oder Kurzschluss zu vermeiden.

•Benutzen Sie niemals ein anderes Anschlusskabel, als das mitgelieferte, spezifische Ground Zero Kabel.

Falls das Anschlusskabel einen Defekt vorweist, oder abhanden gekommen sein sollte, kontaktieren Sie

bitte den Ground Zero Service.

Einschalten des Verstärkers

Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.

Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung

automatisch wieder ein (ca. 80° C).

Einstellen der Eingangsempfindlichkeit

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen.

2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke.

3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein.

WARNUNG !

Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem

lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben. Das Hören von

lauter Musik beim Autofahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der

allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.

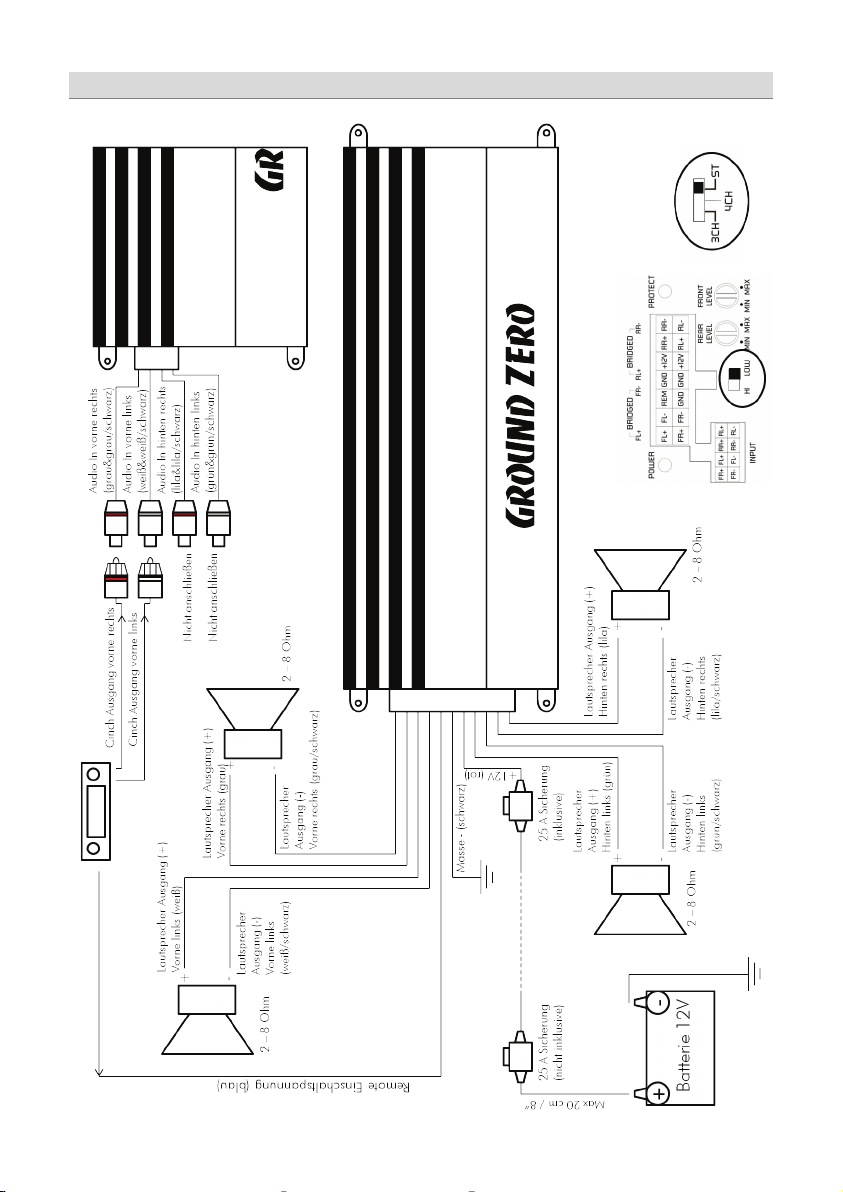

Cinch (Low Level) Verkabelung 4 Kanal Eingang / 4 Kanal Ausgang

Cinch (Low Level) Verkabelung 2 Kanal Eingang / 4 Kanal Ausgang

Cinch (Low Level) Verkabelung 2 Kanal Eingang / 3 Kanal Ausgang

Cinch (Low Level) Verkabelung 4 Kanal Eingang / 2 Kanal Ausgang

Hochpegel (High Level) Verkabelung 4 Kanal Eingang / 4 Kanal Ausgang
