Griven AL5251 Manuel utilisateur

Formwork for

Ruby Recessed

AL5251

User Manual

Rev. 1.0

Date: 09/05/2023

page 1

of 2

Griven S.r.l. - Via Bulgaria, 16

46042 Castel Goredo

Mantova - Italy

developing and improving all its products.

We reserve the right to change speciﬁcations without

prior notiﬁcation

Tel. +39.0376.779483

E-mail: [email protected]

Web: www.griven.com

551197

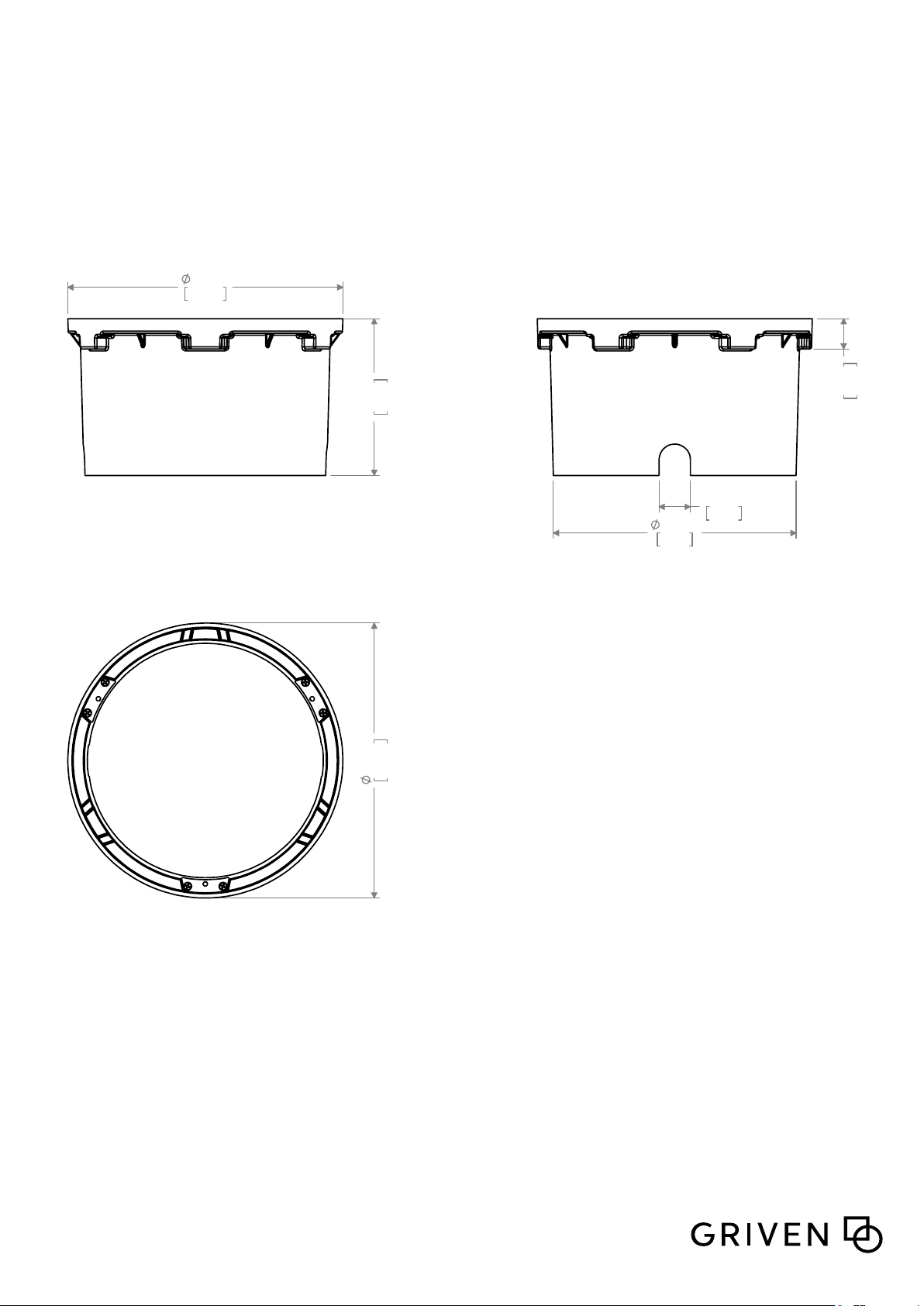

Dimensions / Dimensioni

150mm

5 7/8"

263mm

10 3/8"

263mm

10 3/8"

30mm

1 1/8"

232mm

9 1/8"

29mm

1 1/8"

Formwork for Ruby Recessed

page 2

of 2

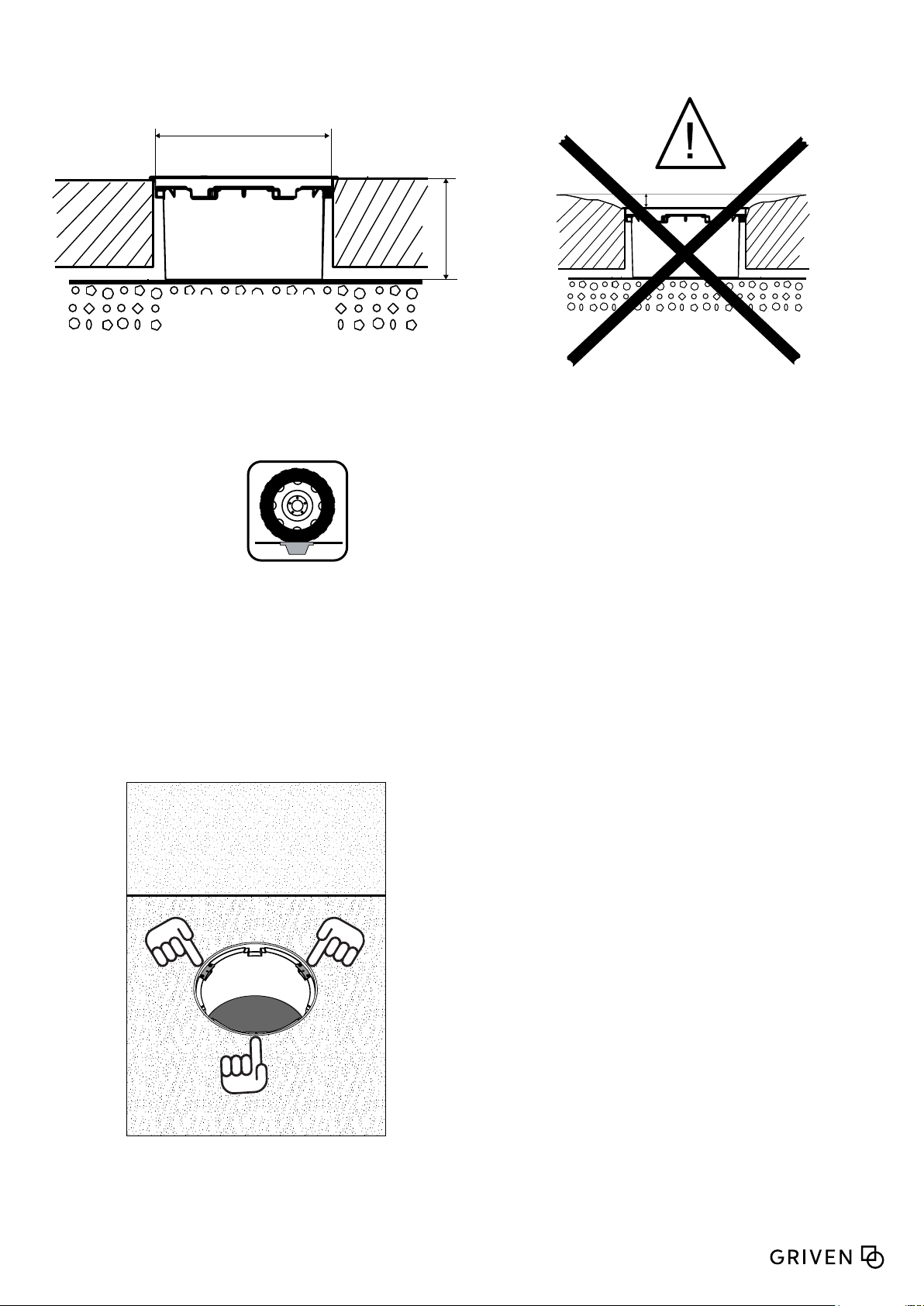

Installation - Installazione

Ø263 mm

[10.35”]

150 mm

[5.91”]

DRAINAGE MATERIAL

MATERIALE DI DRENAGGIO

> 0 mm.

Ø263 mm

[10.35”]

150 mm

[5.91”]

DRAINAGE MATERIAL

MATERIALE DI DRENAGGIO

> 0 mm.

Never install the formwork

below ground level !

Non installare la cassaforma al

di sotto del livello del suolo !

Max. 2000 Kg. - max 20 Km/h

-We suggest to follow the instruction below when installing the formwork in the ground. The non observance of this rule it will

result in an uncorrect light projection.

-Suggeriamo di seguire le istruzioni a seguito durante l’installazione della cassaforma. La mancata osservanza di queste rego-

le provocherà una proiezione non corretta .

-Install the formwork in place keeping

the two xing holes facing the wall as

shown in the picture above.

-Installate la cassaforma mantenendo

i due fori di ssaggio di fronte al muro

come da immagine sopra.
