Gerber GH-305 Manuel utilisateur

INSTALLATION / INSTALACIÓN /INSTALLATION

Tools Required: /Herramientas Necesarias: / Outils requis :

Adjustable wrench

Llave ajustable

Clé à molette

Groove joint plier

Pinzas ajustable

Pince multiprise

Flathead Screwdriver

Destornillador chato

Tournevis á lame plate

Gerber Plumbing Fixtures LLC.

2500 Internationale Parkway, Woodridge, IL 60517, U.S.A.

(Sales Office/Oficina de ventas/Bureau de vente)

Toronto: 189 Earl Stewart Drive, Unit #5, Aurora, ON L4G 6V5, Canada

(CS & Tech/SC y Tec./SC et Tech)

Montreal: 4610 Bois Franc, Montreal, QC H4S 1A7, Canada

www.gerberonline.com 1-888-648-6466

GERBER

Tub and Shower Faucet Rough-in

Valve Assembly

Válvula interior de grifo para

bañera y ducha

Ensemble de robinet de robinetterie

brute pour bain et douche

Hacksaw

Sierra para metales

Scie à métaux

Pipe tape

Cinta selladora para rosca

Ruban pour tuyau

GH-305

Shown

/ Mostrado

/ Illustré

SAFETY TIPS

• Caution: If you use soldering for the installation of this

faucet, the seat cartridges and washers will have to be

removed before turning on the flame. Damage to the

cartridge and seats will occur if left intact while soldering

and will result in the warranty being void on these parts.

• Cover your drain to avoid loosing parts.

CONSEJOS DE SEGURIDAD

• Advertencia: Si usa soldadura para la instalación de este

grifo, remueva los componentes internos y las arandelas

antes de encender la llama. Si no se remueven, estas

piezas se dañarán durante la soldadura, lo que resultará en

la anulación de la garantía para estas piezas.

• Tape la boca del desagüe para prevenir la pérdida de

piezas pequeñas.

CONSEILS DE SÉCURITÉ

• Attention: Si vous effectuez l’installation de ce robinet par

soudage, vous devez enlever les sièges de cartouche et les

rondelles avant d’allumer la flamme. La cartouche et les

sièges seront endommagées s’ils sont laissés en place lors

du soudage, entraînant ainsi l’annulation de la garantie de

ces pièces.

• Couvrez le drain à fin de ne pas perdre de pièces.

PREPARATION INSTRUCTIONS /INSTRUCCIONES

DE PREPARACIÓN / INSTRUCTIONS DE

PRÉPARATION :

GH-301

Abastecimiento de agua cerrado.

Couper l’alimentation en eau.

Sustituyendo una instalación existente, quite el

montaje viejo.

Si remplaçant une installation existante, enlevez

le vieux raccord.

Fregadero limpio en toda superficie para su nueva

instalación.

Nettoyer les surfaces de montage de lavabo pour

votre nouvelle installation.

• Shut off the water supply.

Clean the sink mounting surfaces for your new

fitting

•

If replacing an existing fixture, remove the old

fitting.

Faucet Installation Procedures / Instalación del Grifo / Procédures d’installation du robinet

Shut off the main water supply before installation.

Cierre el suministro de agua antes de instalar.

Couper l'alimentation d'eau principale avant l'installation.

NOTE: Inlet ports are designed to allow for 1/2" copper tubing solder connection or 1/2" IPS threaded

coupling connection. For threaded connections, wrap pipe tape around threaded ends before connect-

ing. If solder connections, remove seats & cartridges before heating. Heat damage to these parts may

occur and result in the warranty being void on these parts.

CAUTION: To ensure watertight seal, tighten valve sleeve with wrench after replacing sleeve.

NOTA: Las entradas de agua requieren conexión soldadura de cobre de 1/2" o conexión roscada de 1/2"

IPS. Para conexiones roscadas, coloque primero cinta de plomería en los extremos del tubo. Para

soldadura, remueva los asientos y cartuchos antes de aplicar calor. Si se dañaran algunas de las piezas

debido al calor, la garantía quedará anulada.

ADVERTNCIA: Para asegurar un sellado perfecto, una vez que vuelva a colocar la cubierta de la válvula,

ajústela con una llave de tuerca.

REMARQUE : Les orifices d’entrée sont conçus pour permettre le raccord par soudage de tuyaux de

cuivre de 1,27 cm (1/2 po) ou le raccord par accouplement de pièces filetées de 1,27 cm (1/2 po) IPS. S’il

s’agit de raccords filetés, appliquer du ruban pour tuyau autour des extrémités filetées avant d’effectuer

le raccord. S’il s’agit de raccords à souder, enlever les sièges et les cartouches avant de chauffer. Ces

pièces peuvent être endommagées par la chaleur, ce qui entraînerait l’annulation de la garantie de

celles-ci.

ATTENTION : pour s’assurer de l’étanchéité à l’eau du dispositif, serrer le manchon de robinet à l’aide de

la clé après avoir remis le manchon en place.

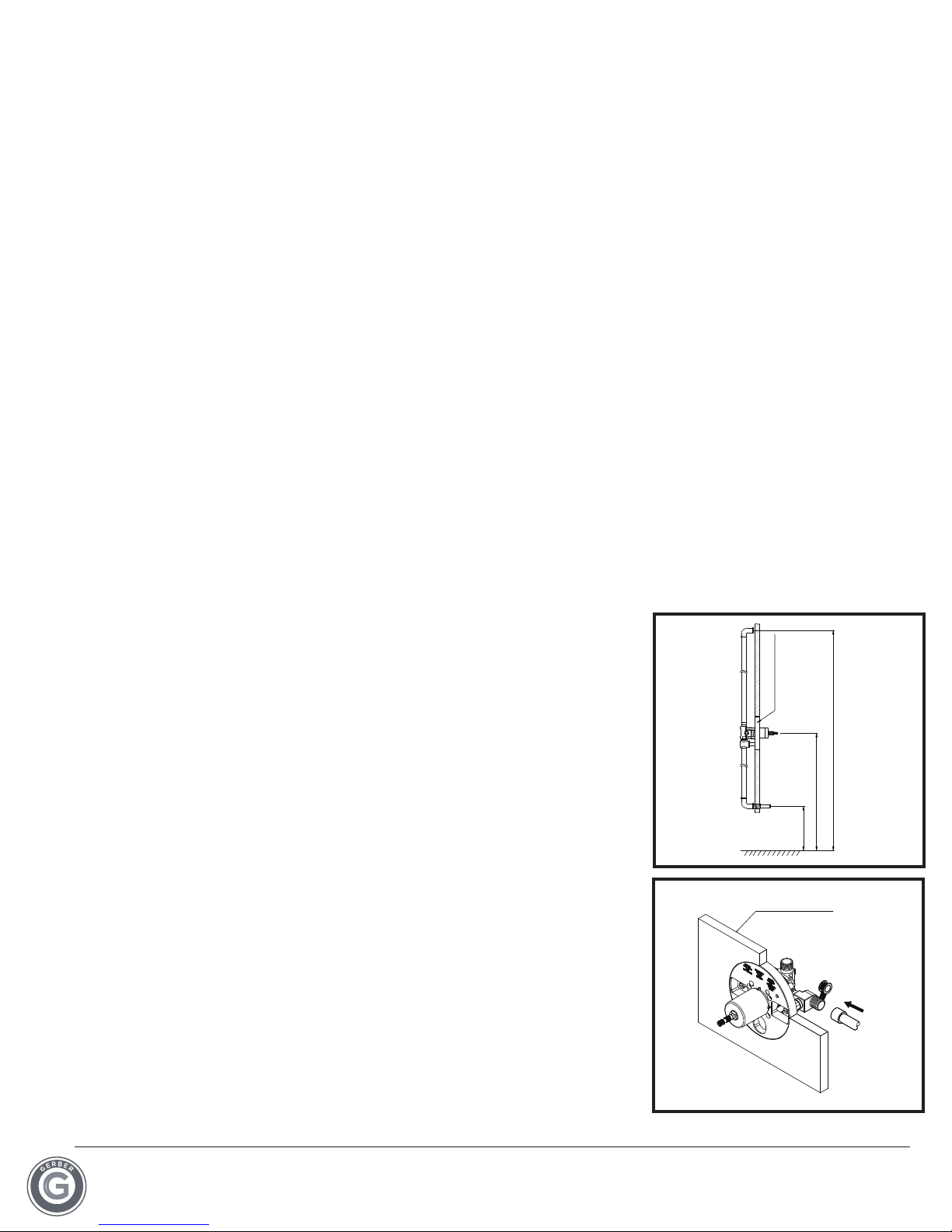

The drawing shows typical placement of showerhead, valve and tub

spout for tub/shower installations. All measurements are from the

finished floor surface.

La ilustración muestra la posición típica de la ducha, válvula y vertedor

del grifo para instalaciones en bañera y duchas. Las medidas están

calculadas desde la superficie del piso terminado.

Le schéma montre l’emplacement type de la pomme de douche, du

robinet et du bec du bain pour les installations pour bain et douche.

Toutes les mesures ont été prises à partir de la surface du plancher fini.

Connect the water supply piping

Conecte las tuberías de suministro de agua

Raccorder la tuyauterie d’alimentation d’eau

1.1. For thread connections - Apply pipe tape onto threaded ends and

connect water supply tube to valve assembly. 　

Para conexiones roscadas - Aplique cinta de plomería en los extremos

con rosca y conecte el tubo de suministro de agua a la válvula.

S’il s’agit de raccords filetés – Appliquer du ruban pour tuyau autour des

extrémités filetées et raccorder le tuyau d’alimentation d’eau à

l’ensemble de robinet.

Figure 1.1

1651~1981mm

508mm

660mm

PLASTER GUARD

65"~78"

26"

20"

FINISH WALL

1.2. For copper soldering connections - Solder water supply tube

to valve body.

CAUTION: DO NOT OVERHEAT VALVE WHEN SOLDERING TO

AVOID DAMAGE TO RUBBER SEALS.

Para conexiones de soldadura de cobre - Suelde el tubo de

suministro a la válvula.

AVISO: TENGA CUIDADO DE NO RECALENTAR LA VÁLVULA AL

SOLDAR PORQUE SE PUEDEN DAÑAR LAS SELLADURAS DE

GOMA.

S’il s’agit de raccords à souder en cuivre - Souder le tuyau

d’alimentation d’eau au corps du robinet.

ATTENTION : NE PAS SURCHAUFFER LE ROBINET LORS DU

SOUDAGE POUR ÉVITER D’ENDOMMAGER LES RONDELLES

ÉTANCHES EN CAOUTCHOUC.　

For standard shower wall construction, position valve so that the

plaster guard is flush with the interior finished wall. 　

Para duchas con paredes estándar, posicione la válvula de manera

que la pieza de protección para la pared quede al ras del interior

de la pared terminada.

S’il s’agit d’un mur de douche de construction normale, placer le

robinet de façon à ce que le protège-plâtre soit à égalité avec le

mur intérieur de finition.

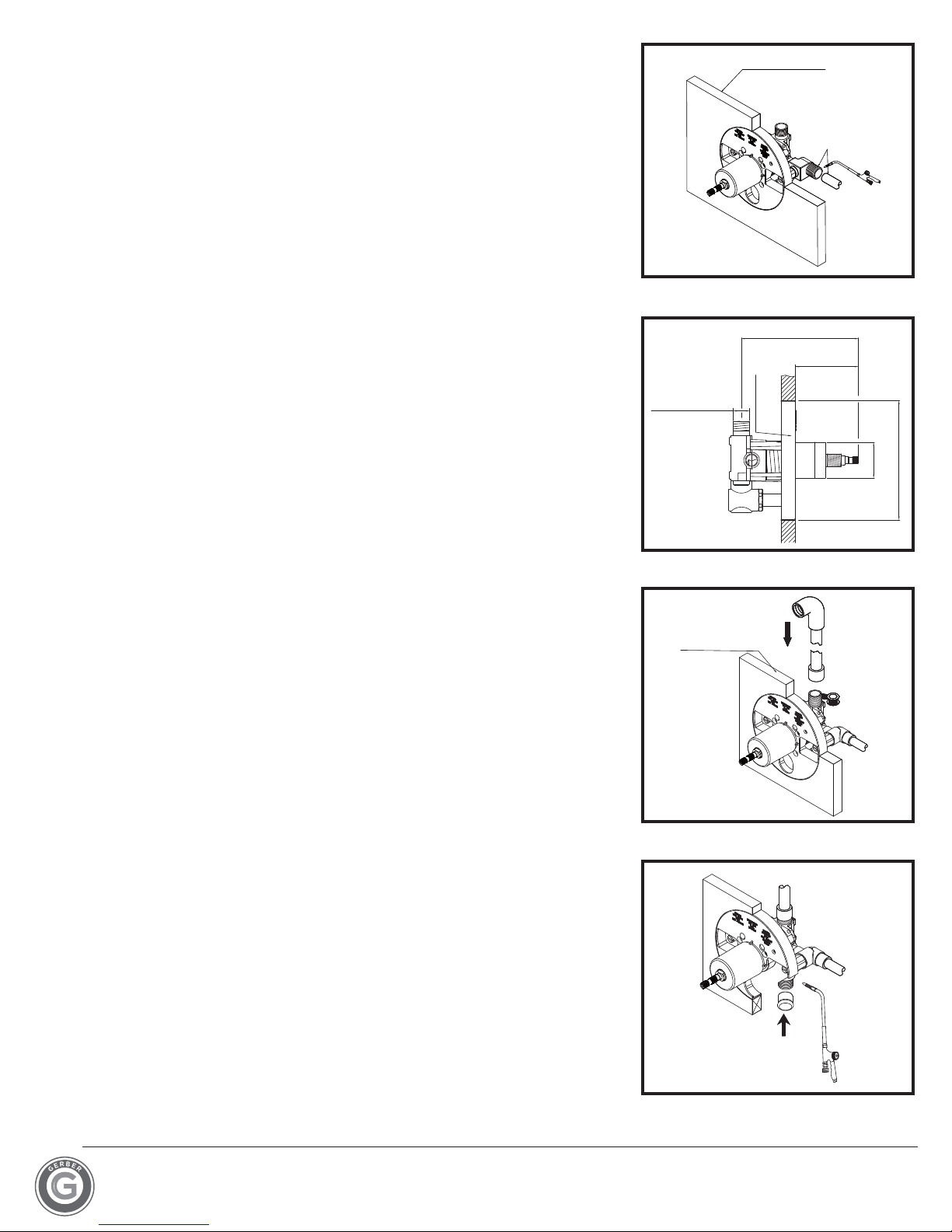

2.1 Shower only Installation

Instalación de la ducha

Installation de la douche seulement.

2.1.1 Install piping to top port of valve.

Instale la tubería en la entrada de agua en la parte superior de la

válvula. 　

Raccorder la tuyauterie à l’orifice supérieur du robinet.

2.1.2 Solder the plug to the bottom (unused) port.

CAUTION: Do not overheat valve when soidering to avoid

damage to rubber seals.

Suelde el tapón en el orificio de la parte inferior (no usado).

AVISO: Tenga cuidado de no recalentar la válvula al soldar porque

se pueden dañar

las selladuras de goma.

Souder le bouchon sur l’orifice inférieur (inutilisé).

ATTENTION : Ne pas surchauffer le robinet lors du soudage pour

éviter d’endommager

les rondelles étanches en caoutchouc.

Figure 1.2

Figure 2

2/ 4-1/2-14NPSM-2A

5 7/8"D

ø 45mm

ø150mm

79.3mm

3 1/8"

PLASTER

GUARD

147.2mm

5 13/16"

1 3/4"D

Figure 2.1.1

Figure 2.1.2

FINISHED WALL

FINISH WALL

WELDING

2.2 Tub Filler Installation

Instalación en la bañera

Installation du bec déverseur de baignoire

CAUTION: In order to assure proper function, piping from the

bottom port of valve to tub spout outlet MUST be either 1/2"

nominal copper pipe or 1/2" iron pipe.

ADVERTNCIA: Para asegurar el buen funcionamiento, la tubería

de la boca inferior de la válvula al grifo de la bañera DEBE SER

de cobre de 1/2" o de hierro de 1/2".

ATTENTION: Pour s’assurer que le tout fonctionne correctement,

la tuyauterie reliant l’orifice inférieur du robinet à la sortie du bec

du bain DOIT consister soit en un tuyau de cuivre de 1/2 po

nominal ou en un tuyau IPS de 1/2 po.

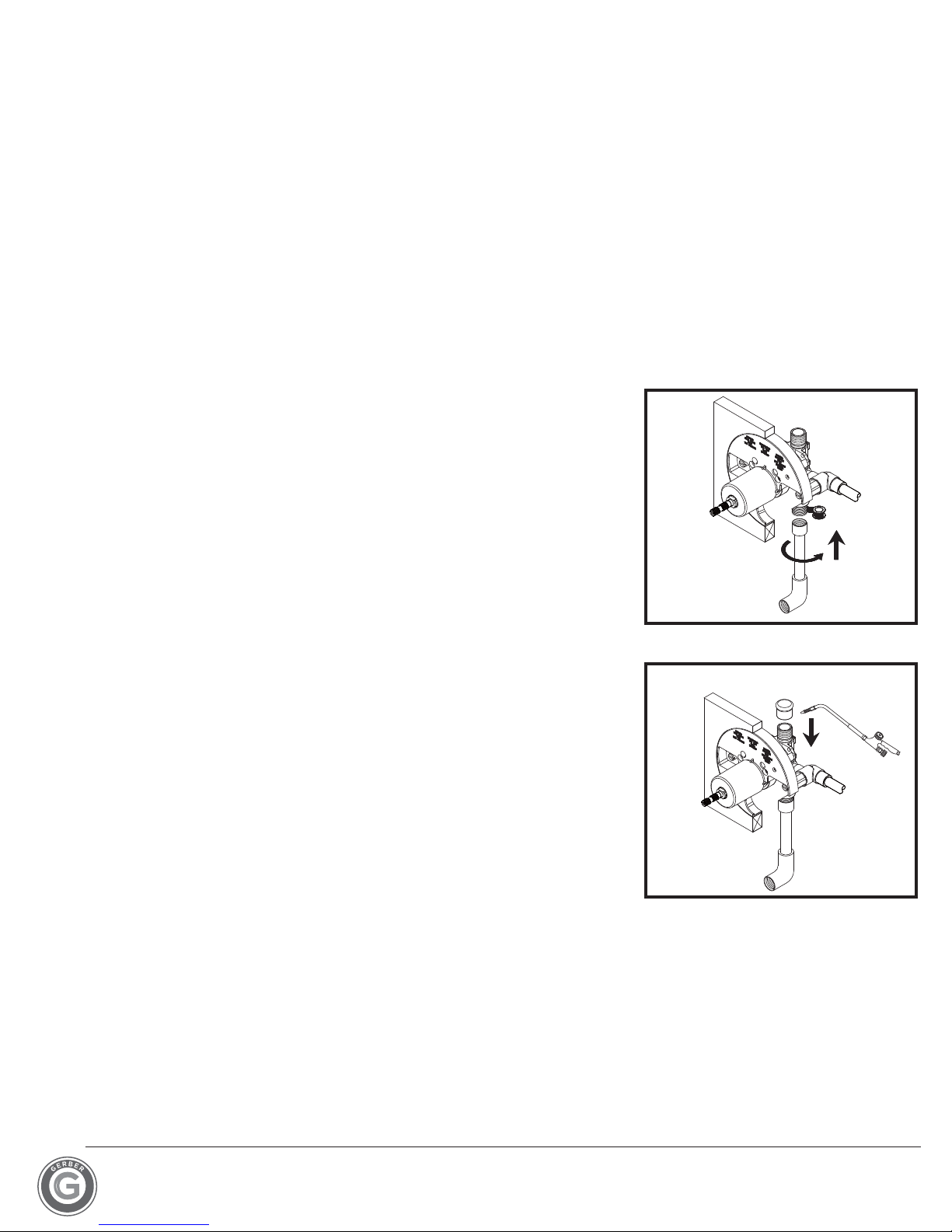

2.2.1 Install piping to bottom port of valve.

Instale la tubería en la entrada inferior de la válvula.

Raccorder la tuyauterie à l’orifice inférieur du robinet.

2.2.2 Solder the plug to the top (unused) port.

CAUTION: Do not overheat valve when soldering to avoid

damage to rubber seals.

Suelde el tapón en el orificio de la parte superior (no usado).

AVISO: Tenga cuidado de no recalentar la válvula al soldar

porque se pueden dañar las selladuras de goma.

Souder le bouchon sur l’orifice supérieur (inutilisé).

ATTENTION : Ne pas surchauffer le robinet lors du soudage pour

éviter d’endommager les rondelles étanches en caoutchouc.

2.3 Tub and Shower Faucet Installation

Instalación para bañera y ducha

Installation du robinet pour bain et douche

CAUTION: In order to assure proper function, piping from the

bottom port of valve to tub spout outlet MUST be either 1/2"

nominal copper pipe or 1/2" iron pipe.

ADVERTNCIA: Para asegurar el buen funcionamiento, la tubería

de la boca inferior de la válvula al grifo de la bañera DEBE SER

de cobre de 1/2" o de hierro de 1/2".

ATTENTION : Pour s’assurer que le tout fonctionne

correctement, la tuyauterie reliant l’orifice inférieur du robinet à

la sortie du bec du bain DOIT consister soit en un tuyau de

cuivre de 1/2 po nominal ou en un tuyau IPS de 1/2 po.

Figure 2.2.1

Figure 2.2.2

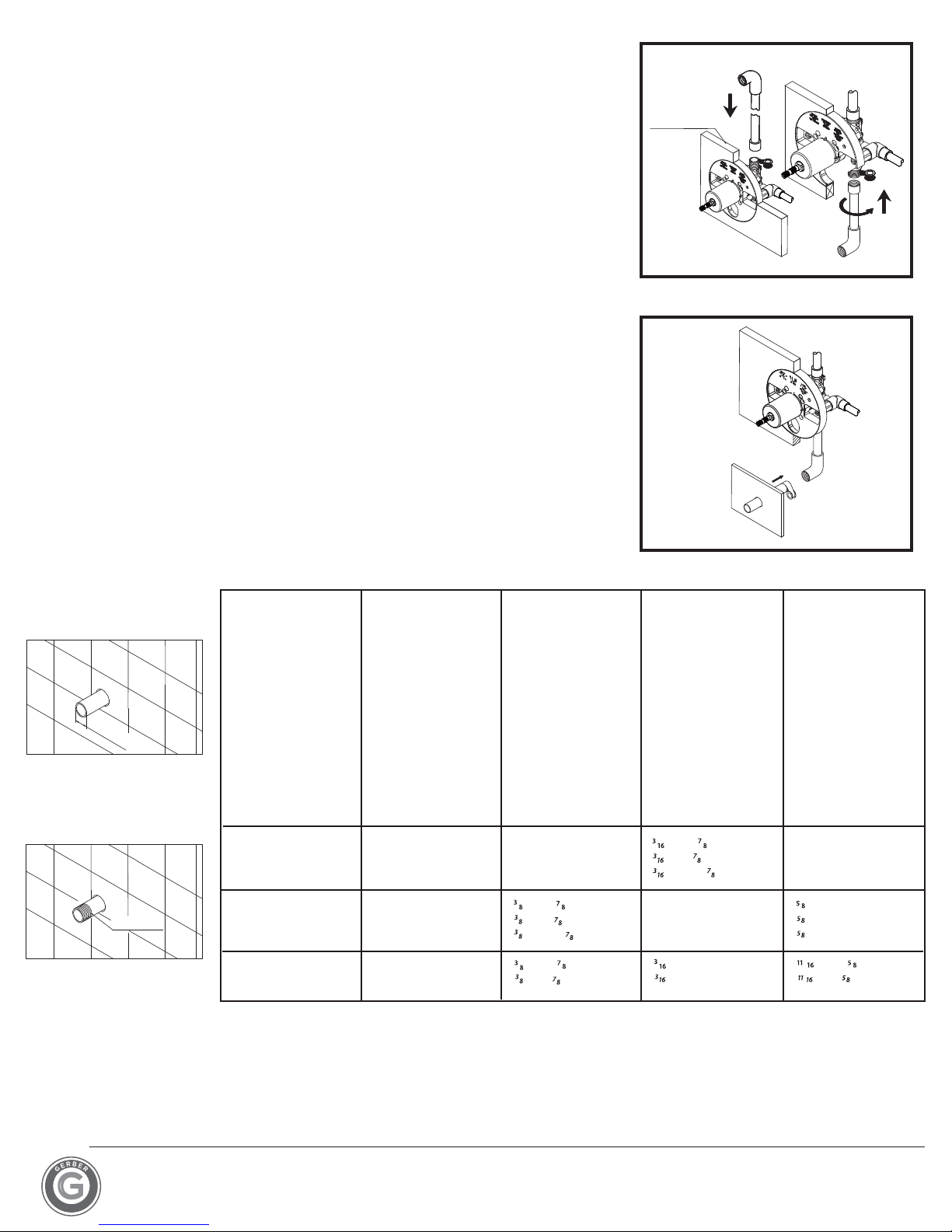

2.3.1 Install shower piping to top port of valve.

Install tub filler piping to bottom port of valve.

Instale la tubería para la ducha en la entrada superior de la

válvula.

Instale la tubería para la bañera en la entrada inferior.

Raccorder la tuyauterie de douche à l’orifice supérieur du

robinet.

Raccorder la tuyauterie du bec déverseur de baignoire à l’orifice

inférieur du robinet.

2.3.2 Stub-out pipe for spout installation must be at the length

illustrated measured from the finished wall surface.

El tubo de montaje para la instalación del grifo debe sobresalir

como se muestra en la ilustración, midiendo desde la superficie

de la pared terminada.

Le tuyau qui dépasse pour l'installation du bec doit être de la

longueur illustrée, en le mesurant à partir de la surface du mur

fini.

For fiberglass, acrylic and other thin wall construction

Para paredes de fibra de vidrio, acrílico u otras paredes delgadas

Pour murs minces de fibre de verre, d’acrylique et autres

Figure 2.3.1

Figure 2.3.2

FINISHEDWALL

1/2" copper pipe stub-out

1/2" brass/IPS pipe stub-out

1/2"-14NPT

O.D= ø 5/8"

Stub out length for

tub spouts (measured

from finished wall

surface)

Largo del tubo de

montaje del grifo

(medido desde la

superficie de la pared

terminada)

Longueur du tuyau

qui dépasse pour les

becs de baignoire

(mesurée à partir de

la surface du mur fini)

With Flange: ½"

Copper pipe stub-

out length from

finished wall Surface

Con brida: tubo de

montaje de cobre de

½" medido desde la

superficie de la

pared terminada

Avec bride : Longueur

du tuyau de cuivre

de ½po (1,3 cm)

qui dépasse de la

surface du mur fini

Without Flange: ½"

Copper pipe stub-out

length from finished

wall surface

Sin brida: tubo de

montaje de cobre de

½" medido desde la

superficie de la

pared terminada

Sans bride : Longueur

du tuyau de cuivre

de ½" po (1,3 cm)

qui dépasse de la

surface du mur fini

With Flange: ½"

Brass/IPS pipe stub-

out length from

finished wall surface

Con brida: tubo de

montaje de bronce

(IPS) de ½" medido

desde la superficie

de la pared terminada

Avec bride : Longueur

du tuyau de laiton/

IPS de po (1,3 cm)

qui dépasse de la

surface du mur fini

Without Flange: ½"

Brass/IPS pipe stub-

out length from

finished wall surface

Sin brida: tubo de

montaje de bronce

(IPS) de ½medido

desde la superficie

de la pared terminada

Sans bride : Longueur

du tuyau de laiton/IPS

de ½po (1,3 cm) qui

dépasse de la surface

du mur fini

Brianne

, Logan

Square

Carol Stream

Mid Town

1½” to 2”

1½” a 2”

1½po à 2 po

N/A

1⁄” to 1 ⁄”

1⁄” a 1 ⁄”

1⁄po à 1 ⁄po

N/A

AllertonTM, Viper

WavelandTM,

N/A

1⁄” to 1 ⁄”

1⁄” a 1 ⁄”

1⁄po à 1 ⁄po

N/A

1⁄” to 1 ¾”

1⁄” à 1 ¾”

1⁄po à 1 ¾po

AbigailTM, South ShoreTM,

Wicker ParkTM, KaiaTM

1½” to 2”

1½” a 2”

1⁄” to 1 ⁄”

1⁄” a 1 ⁄”

1⁄” to 1 ¾”

1⁄” a 1 ¾”

1/” to 1 ⁄”

1/” a 1 ⁄”

Riverdale

, Maxwell

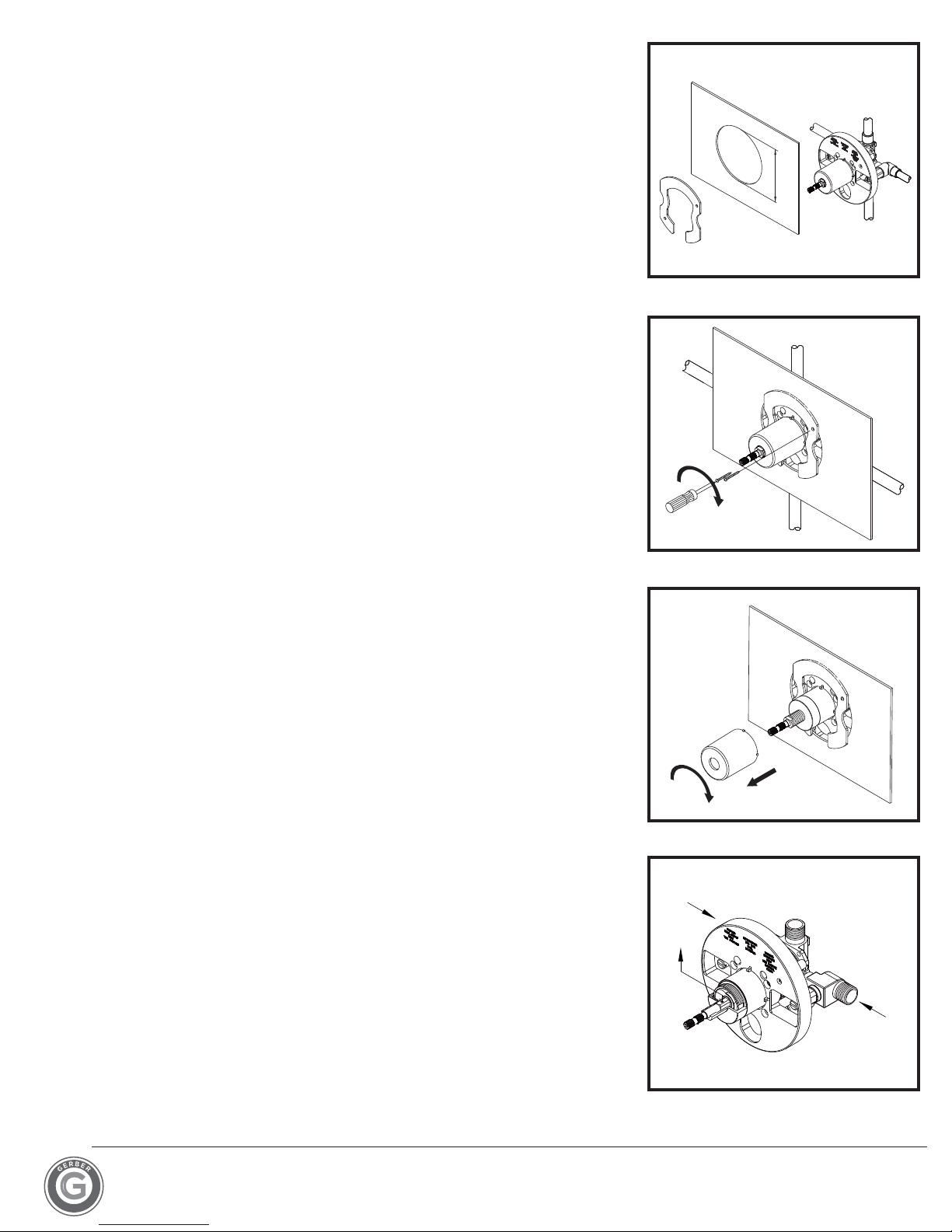

3.1 Locate center position of valve on shower wall. Using a hole

saw, cut 4-1/2 " diameter hole centered on center of valve

location.

Centre la válvula en la pared de la ducha. Corte un orificio de 4

1/2" de diámetro con una sierra, haciendo coincidir su centro con

el de la válvula.

Déterminer la position du robinet au centre du mur de la douche.

À l'aide d'une scie à découper, percer un trou d'un diamètre de

11,4 cm (4 1/2 po) centré au milieu de l'emplacement du robinet.

3.2 While holding valve behind wall, attach the collar to the

plaster guard using screws provided. Be sure valve is plumb

before final tightening of attachment screws.

Mientras sostiene la válvula detrás de la pared, coloque el collar

con los tornillos que se incluyen. Asegúrese de que la válvula

quede nivelada antes de terminar de ajustar los tornillos.

Tout en maintenant le robinet derrière le mur, fixer le collet au

protège-plâtre à l'aide des vis fournies. S'assurer que le robinet

est d'aplomb avant de serrer complètement les vis de fixation.

Before installing escutcheon, remove the plastic cap from plaster

guard by twisting cap clockwise.

Antes de instalar el escudo, remueva la tapa de plástico de la

protección para pared, girándola en sentido de las agujas del

reloj.

Avant d’installer l’écusson, enlever le capuchon de plastique du

protège-plâtre en tournant le capuchon dans le sens des

aiguilles d’une montre.

5.1 For normal installation (hot on left, cold on right): The dimple

on valve stem should point upward.

Para instalación normal (agua caliente a la izquierda y fría a la

derecha): La muesca en el vástago de la válvula debe estar hacia

arriba.

Dans le cas d’une installation régulière (eau chaude à gauche,

eau froide à droite) : la cavité sur la tige du robinet doit être

placée vers le haut.

5.2 For back to back installation (hot on right, cold on left):

Remove BONNET NUT and temperature limiting device. Turn the

valve stem 180 degrees so that the DIMPLE on valve stem points

downwards on valve stem. Replace the temperature limiting

device and BONNET NUT.

Figure 3.1

Figure 3.2

Figure 4

Figure 5.1

ø114mm

4 1/2"D

COLD

HOT

Para instalación revertida (agua caliente a la derecha, fría a la

izquierda): Remueva la tuerca tapa y el dispositivo limitador de

temperatura. Gire el vástago de la válvula 180 grados para que la

muesca quede hacia abajo. Vuelva a colocar el limitador de

temperatura y tuerca tapa.

S’il s’agit d’une installation dos à dos (eau chaude à droite, eau

froide à gauche) : enlever l’ÉCROU DE CHAPEAU et le régulateur

de température. Tourner la tige du robinet de 180 degrés pour

que la CAVITÉ sur la tige du robinet soit placée vers le bas.

Remettre le régulateur de température et l’ÉCROU DE CHAPEAU

en place.

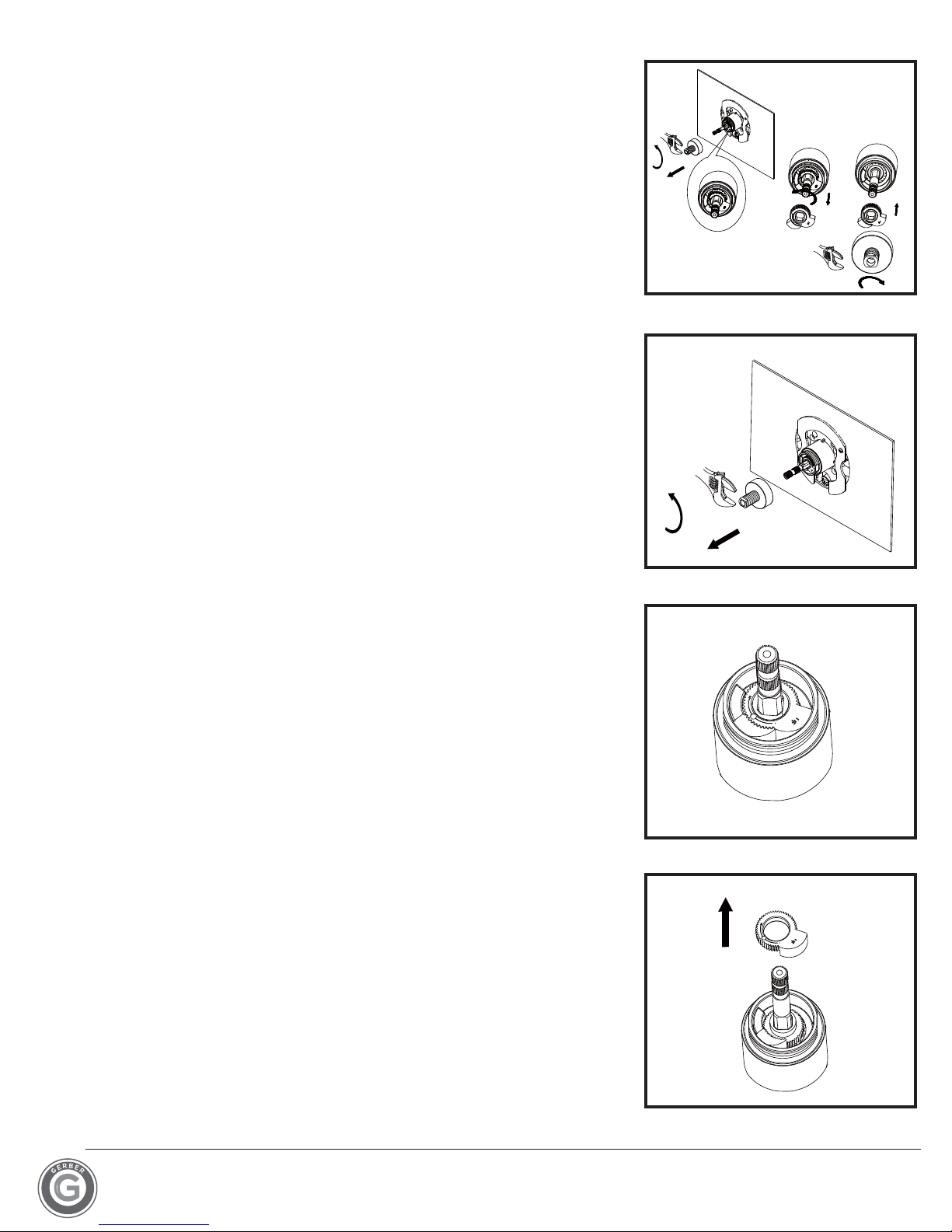

Temperature Limiting Device

Dispositivo limitador de temperatura

Régulateur de température

Remove bonnet nut from front of valve.

Remueva la tuerca tapa del frente de la válvula.

Enlever l’écrou de chapeau sur le devant du robinet.

Note two cam shaped stops on the valve stem.

Hay dos topes en forma de leva en el vástago de la válvula.

Remarquer les deux butées en forme de came sur la tige de

robinet.

Remove the gray (top cam). This cam is used to stop the stem

rotation when open.

Remueva el tope gris (en la parte superior). Cuando está abierto,

este tope para la rotación del vástago.

Enlever la butée grise (supérieure). Cette butée sert à arrêter la

rotation de la tige lors de l’ouverture.

Figure 5.2

Figure 1

Figure 2

Figure 3

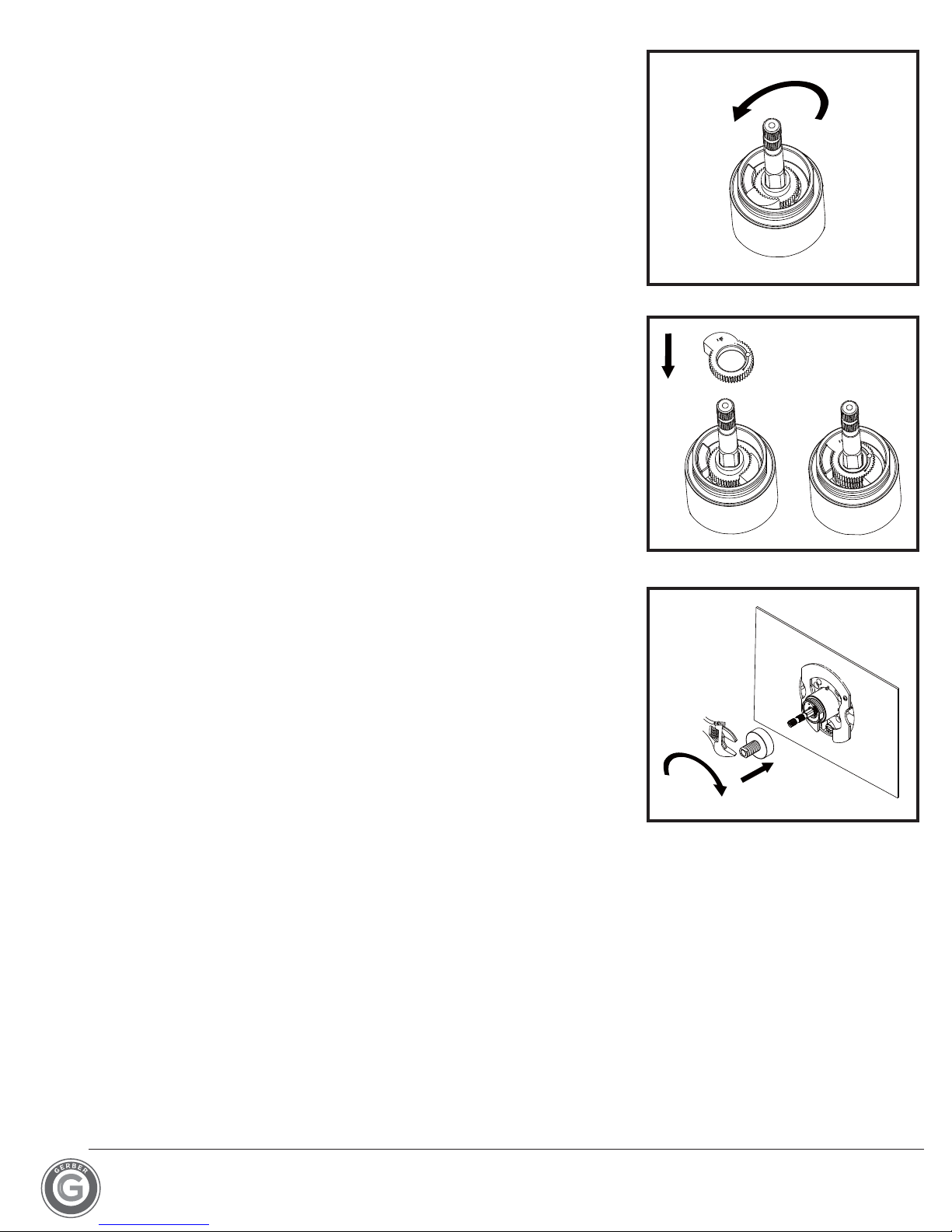

Rotate valve stem to open valve, adjust temperature to desired

level using thermometer.

Gire el vástago para abrir la válvula. Usando el termómetro,

ajuste la temperatura al punto deseado.

Tourner la tige de robinet pour ouvrir le robinet ; régler la

température au niveau désiré à l’aide d’un thermomètre.

Replace the red & blue stop so that the flat surface is flush with

the block on left side of valve.

Vuelva a colocar el tope rojo y azul de manera que la superficie

plana quede contra el bloque en la parte izquierda de la válvula.

Remettre la butée rouge et bleu en place de façon à ce que la

surface plate soit à égalité avec le bloc du côté gauche du

robinet.

Close valve and replace bonnet nut.

Cierre la válvula y coloque la tuerca tapa.

Fermer le robinet et remettre l’écrou de chapeau en place.

Figure 4

Figure 5

Figure 6

Cartridge Installation Single Handle Tub & Shower Valve – Ceramic Cartridge

Instalación de cartucho de cerámica para bañera y ducha con una sola manija

Installation de la cartouche robinet à une manette pour bain et douche -Cartouche en céramique

When re-installing cartridge, follow these steps carefully to avoid leakage.

Al volver a instalar el cartucho, siga estrictamente estas indicaciones para evitar goteos.

Lors de la réinstallation de la cartouche, veuillez suivre attentivement ces étapes pour éviter toute

fuite.

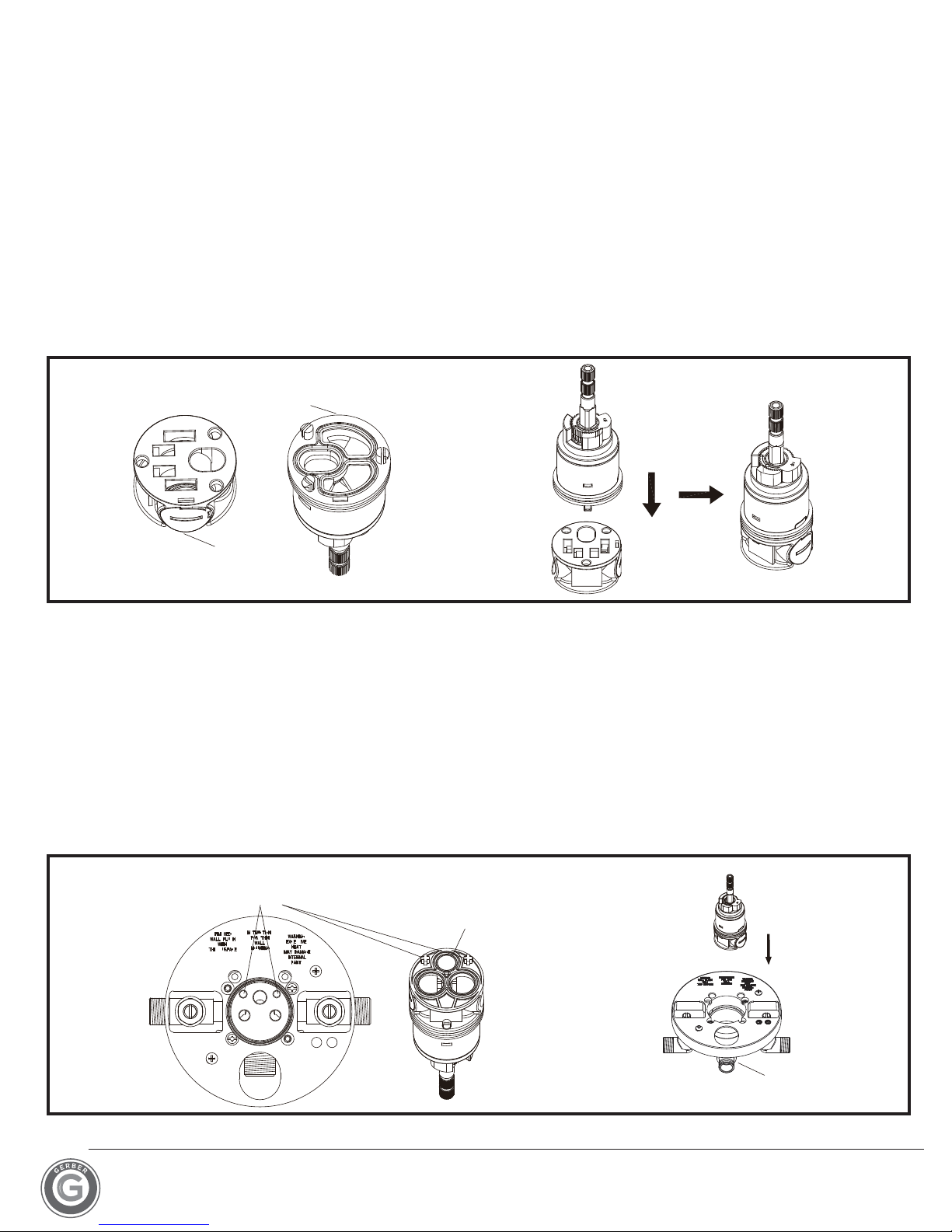

RE-ASSEMBLE CARTRIDGE:

Align the pins on the bottom of the ceramic control cartridge to the pressure balancing spool.

Note that the pins are not equally spaced and must be rotated to align all three.

Snap cartridge together.

Actual part may differ slightly from picture provided.

Figure 1

Figure 2

VUELVA A ENSAMBLAR EL CARTUCHO:

Haga coincidir las espigas que hay en la base del cartucho de cerámica de control con el conjunto para

equilibrar la presión

Tenga en cuenta que las espigas no están a la misma distancia y hay que girar la pieza para que

coincidan las espigas con los huecos.

Coloque el cartucho de cerámica en el conjunto para equilibrar la presión.

La pieza real puede ser ligeramente distinta a la que se muestra.

RASSEMBLER LA CARTOUCHE :

Faire coïncider les broches au bas de la cartouche de contrôle en céramique avec les orifices de la

bobine d’équilibrage de pression.

Noter que les broches ne sont pas espacées uniformément ; on doit tourner la cartouche pour faire

coïncider les trois broches avec les trois orifices.

Assembler les deux parties de la cartouche.

La pièce réelle peut être légèrement différente de celle apparaissant sur l’illustration.

RE-INSTALL CARTRIDGE INTO VALVE BODY:

Align the two pins on the bottom of the pressure balancing spool to the two top holes in the valve

body. Gently push cartridge into place.

VUELVA A INSTALAR EL CARTUCHO EN EL CUERPO DE LA VÁLVULA:

Haga coincidir las dos espigas de la base del conjunto para equilibrar la presión con los dos agujeros

superiores del cuerpo de la válvula. Coloque con cuidado el cartucho en su lugar.

RÉINSTALLER LA CARTOUCHE DANS LE CORPS DU ROBINET :

Faire coïncider les deux broches au bas de la bobine d’équilibrage de pression avec les deux orifices

supérieurs du corps du robinet. Pousser délicatement la cartouche en place.

Pressure Balancing spool/

Conjunto para equilibrar la presión/

Bobine d’équilibrage de pression

Ceramic Control Cartridge/

Cartucho de cerámica de control/

Cartouche de contrôle en céramique

Valve Body/

Cuerpo del grifo/

Corps du robinet

Be sure O-rings on cartridge are in place before

installing cartridge/

Compruebe que los empaques circulares del cartucho

estén en su sitio antes de instalar el cartucho/

S’assurer que les joints toriques de la cartouche sont

en place avant d’installer la cartouche

Align pins with these holes/

Haga coincidir las espigas con estos agujeros/

Faire coïncider les broches avec ces orifices

BE SURE CARTRIDGE IS SEATED IN BODY. IF SEATED, THE

CARTRIDGE WILL NOT ROTATE.

COMPRUEBE QUE EL CARTUCHO ESTÉ BIEN ASENTADO EN

EL CUERPO. SI ESTÁ BIEN ASENTADO, EL CARTUCHO NO

GIRARÁ.

S’ASSURER QUE LA CARTOUCHE EST BIEN PLACÉE SUR LE

CORPS. SI C’EST LE CAS, LA CARTOUCHE NE TOURNERA

PAS.

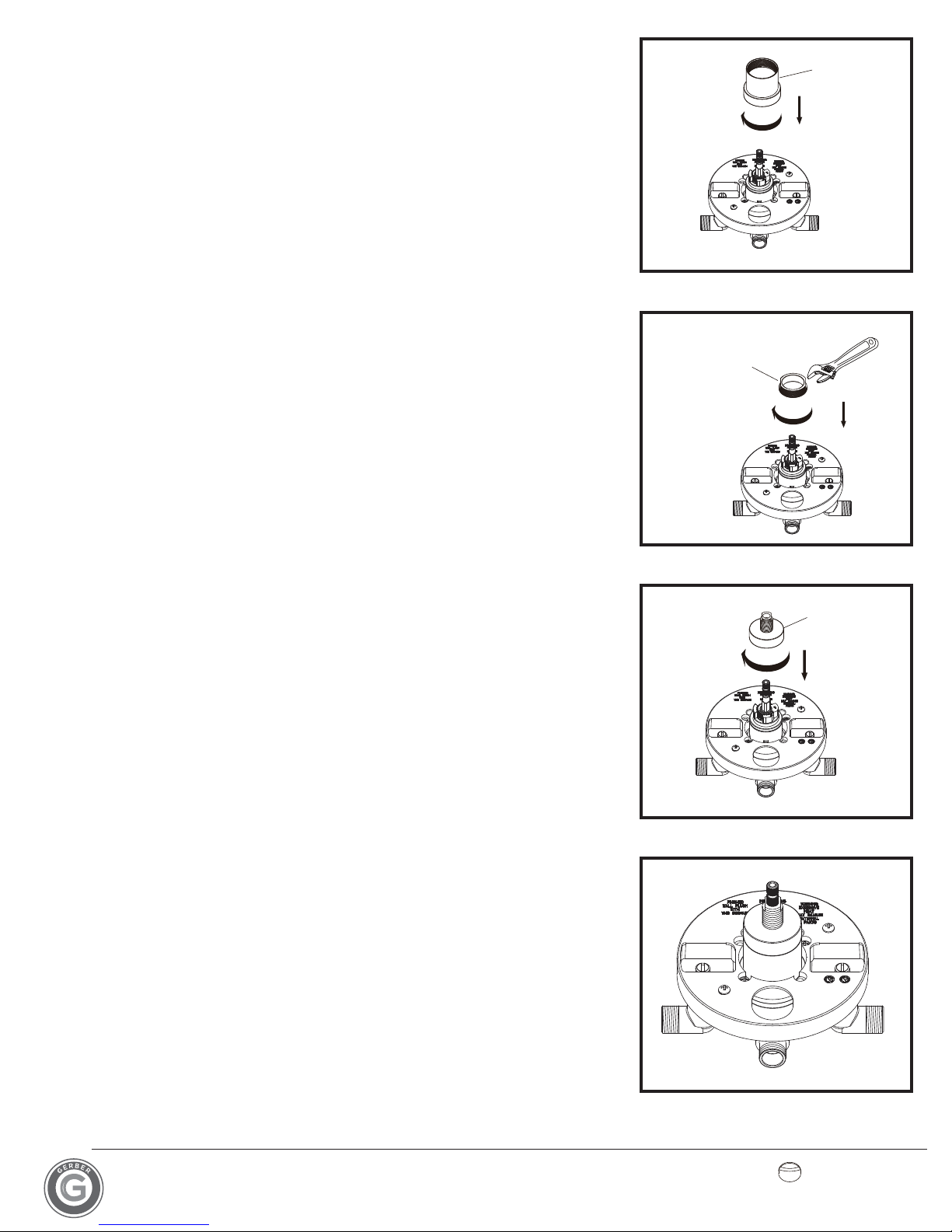

Thread sleeve over the cartridge and thread snuggly into

place by hand.

Introduzca el manguito en el cartucho y apriételo

perfectamente a mano.

Visser le manchon sur la cartouche, à la main, en s’assurant de

bien serrer.

Install cartridge locking nut into sleeve and tighten to 10 to 14

ft-lbs of torque.

Instale la contratuerca del cartucho en el manguito y apriete a

10-14 pie-lbs.

Installer l’écrou de blocage de cartouche dans le manchon et

serrer avec un couple de 10 à 14 pi-lb.

Place base nut on the valve, hand tight.

Ponga la tuerca de base en la válvula y apriete a mano.

Placer l’écrou de base sur le robinet et serrer à la main.

RE-INSTALLATION COMPLETE.

REINSTALACIÓN COMPLETA.

LA RÉINSTALLATION EST TERMINÉE.

Figure 4

Figure 5

Cartridge Locking Nut /

Contratuerca del cartucho /

Écrou de blocage de cartouche

Figure 6

Figure 7

Base Nut /

Tuerca de la base /

Écrou de base

Sleeve /

Manga /

Manchon

Ce manuel convient aux modèles suivants

Autres manuels Gerber Unité de contrôle

Gerber

Gerber Danze D155000BT Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
