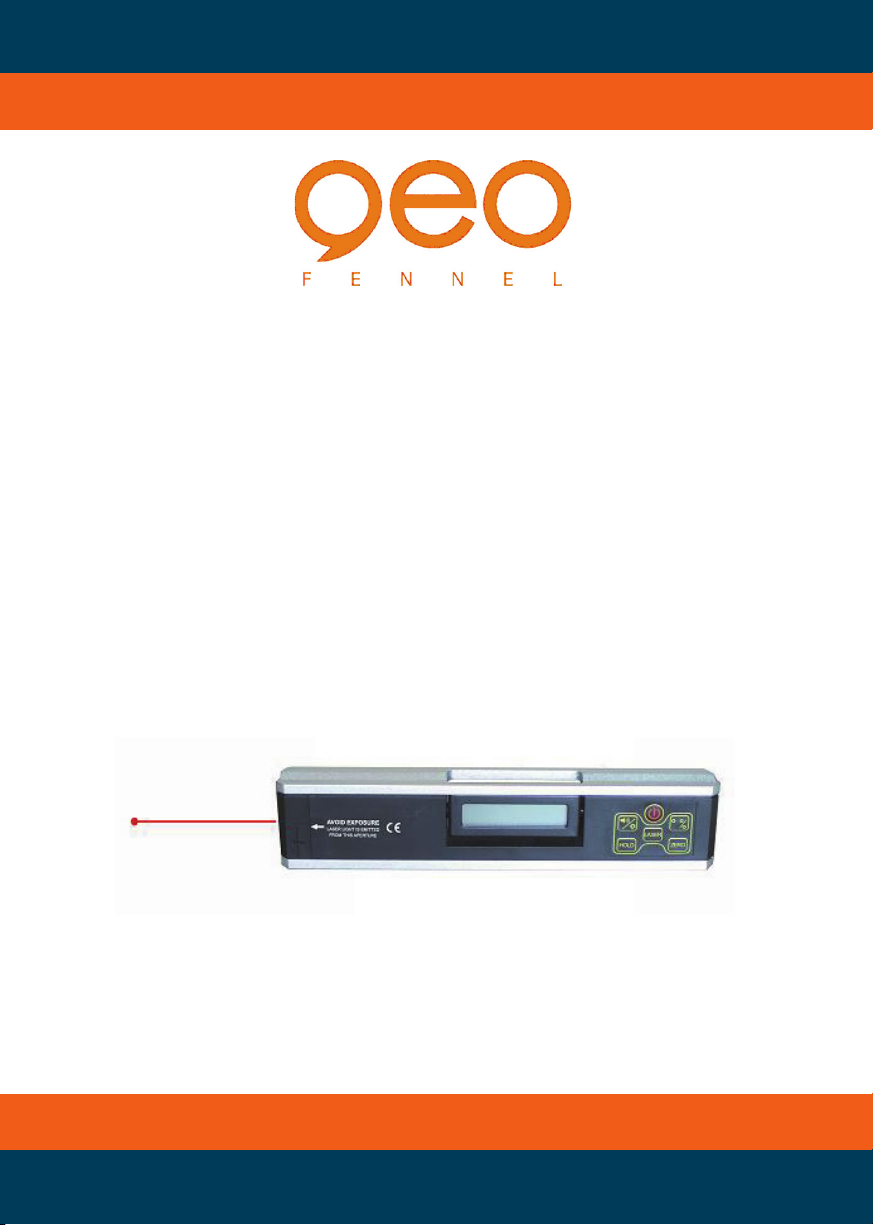

Geo-FENNEL S-Digit multi Manuel utilisateur

Manual Utilizare

Users‘ manual

Inclinometru electronic cu laser

Electronic Slope Measurer

S-Digit multi

BEDIENELEMENTE

Comutator pornit/Oprit

HOLD-Tasta: Valoarea citita este

“inghetata” pentru citi ulterior

Apasati scurt 1x= lumina se aprinde

Apasati lung 1 x = pornit sunet

0° si 90° pozitii cu avertizor sonor

Setarea citire pe display

in Grade(°) sau Procent (%)

Comutator pornit/oprit Laser

Calibrare-vedeti instructiunile

Status baterii. Cand clipeste, este

Kitul de Livrare

Inclinometru electronic S-Digit multi,

husa, baterii, Manual Utilizare

KIT CONSISTS OF

Electronic Slope Measurer S-Digit multi,

padded bag, batteries, users‘ manual

FUNCTII

Masurare inclinari, penu masurare suprafete

plane sau inclinate.

FUNCTIONS

Electronic slope measurer, for measuring

inclinations, slopes and plane surfaces

Battery Soun

Hol

Laser

Arro

Grad

Angl

FEATURES

Switch on / off S-Digit multi

Current reading will be frozen by

pressing HOLD

Press 1 x shortly = light on

Press 1 x long = sound on

0° and 90° position of inclina-

tion will be confirmed by a signal

tone

Set reading of display to de-

grees (°) or percent (%)

Switch on / off laser beam

Calibration - see instructions

below

Battery status - batteries have to

be replaced if lamp is flashing

Battery Soun

Hol

Laser

Arro

Grad

Angl

nevoie sa se schimbe bateriile.

DATE TEHNICE

Domeniu lucru 0 - 360°

Rezolutia 0,1 ° oder 0,1 %

Precizia 0° + 90° = ± 0,1°

1° - 89° = ± 0,2°

Sursa alimentare 3 x 1,5 V AAA

Timp operare 600h

Lungime unda laser 650 nm

Laser Clasa 2

Putere iesire laser < 1 mW

Precizie Laser

vertical ± 0,3 mm / m

orizontal ± 2 mm / m

Temperatura operare -10°C - + 45°C

Dimensiuni 250 x 30 x 55 mm

Greutate 0,56 kg

IMPORTANT

Calibration of inclinometer:

- calibrate before first use

- before important measurements

- after a hit or drop

- after a large fluctuation in temperature

IMPORTANT

Calibrarea Inclinometrului

- calibrati la prima utilizare

- inainte de importante masuratori

- dupa lovituri sau cazaturi

- dupa largi fluctuatii de temperatura

TECHNICAL DATA

Working range 0 - 360°

Resolution 0,1 ° or 0,1 %

Accuracy 0° + 90° = ± 0,1°

1° - 89° = ± 0,2°

Power supply 3 x 1,5 V AAA

Operating time 600h

Wave length 650 nm

Laser class 2

Laser output power < 1 mW

Accuracy laser

vertical ± 0,3 mm / m

horizontal ± 2 mm / m

Temperature range -10°C - + 45°C

Size 250 x 30 x 55 mm

Weight 0,56kg incl. batteries

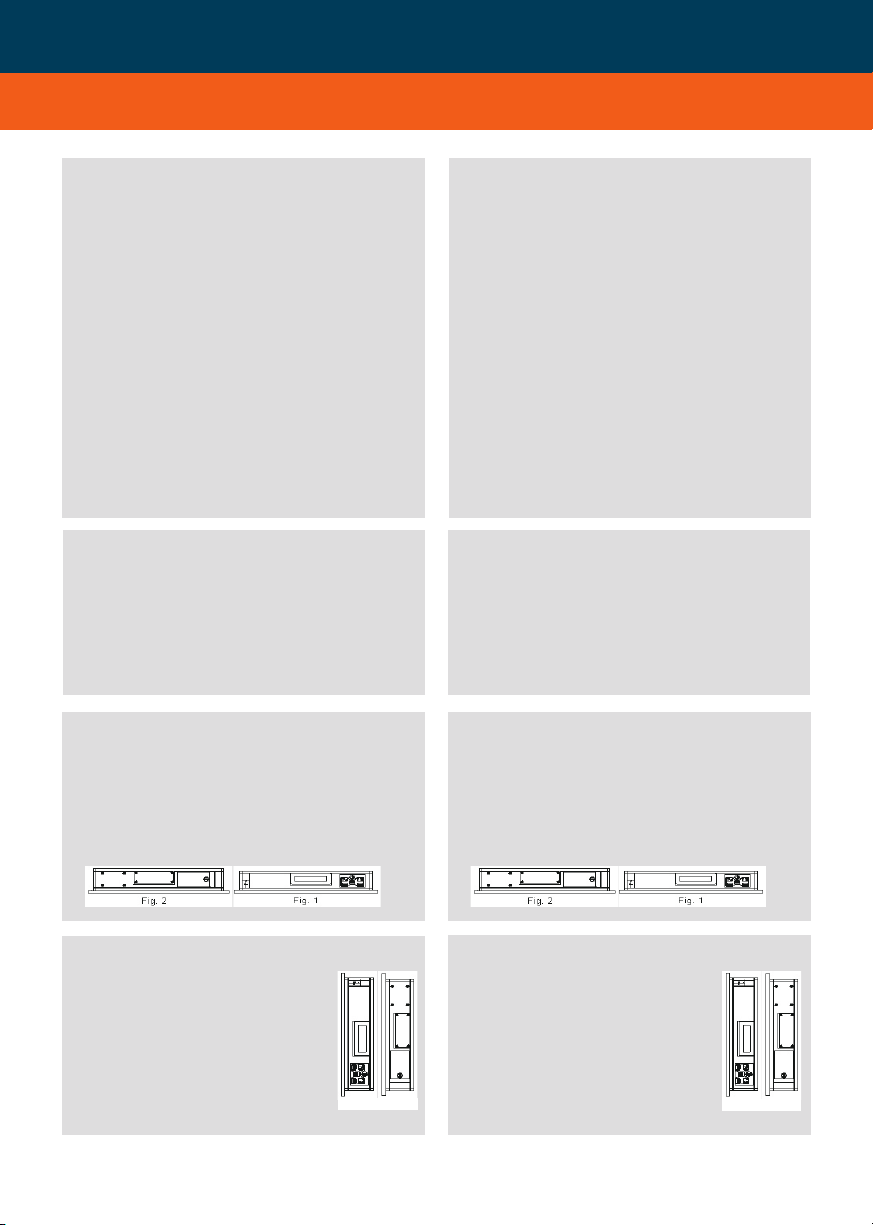

VERIFICARE CALIBRARII ORIZONTALE

VERIFICARE CALIBRARII VERTICALE

CHECK OF VERTICAL CALIBRATION

Lay down unit to a flat horizontal surface (Fig. 1).

Switch on and note down value of measured incli-

nation. Turn unit by 180° (Fig. 2) and note down

measured value. If deviation between two values is

more than 0,2° instrument has to be calibrated.

CHECK OF VERTICAL CALIBRATION

Lay down unit to a flat vertical surface

(Fig. 3). Switch on and note down val-

ue of measured inclination. Turn unit

by 180° (Fig. 4) and note down

measured value. If deviation bet-

ween two values is more than 0,2°

instrument has to be calibrated.

Fig. 3 Fig. 4 Fig. 3 Fig. 4

Asezati unitatea pe o suprafaþãplanãorizontalã

(Fig. 1). Porniþi þi notaþi valoarea de înclinare

mãsuratã. Rotiþi unitatea de 180 ° (fig. 2) þi notaþi

valoarea mãsuratã. În cazul în care deviaþia

dintre cele douãvalori este mai mare de 0,2 °

atunci instrumentul trebuie sãfie calibrat.

Asezati unitatea pe o suprafaþã

planãverticalã(Fig. 3). Porniþi þi

notaþi valoarea de înclinare

mãsuratã. Întoarceþi unitate cu 180

° (fig. 4) þi notaþi valoarea

mãsuratã. În cazul în care deviaþia

dintre douãvalori este mai mare de

0,2 ° instrumentul trebuie trebuie sã

fie calibrat.

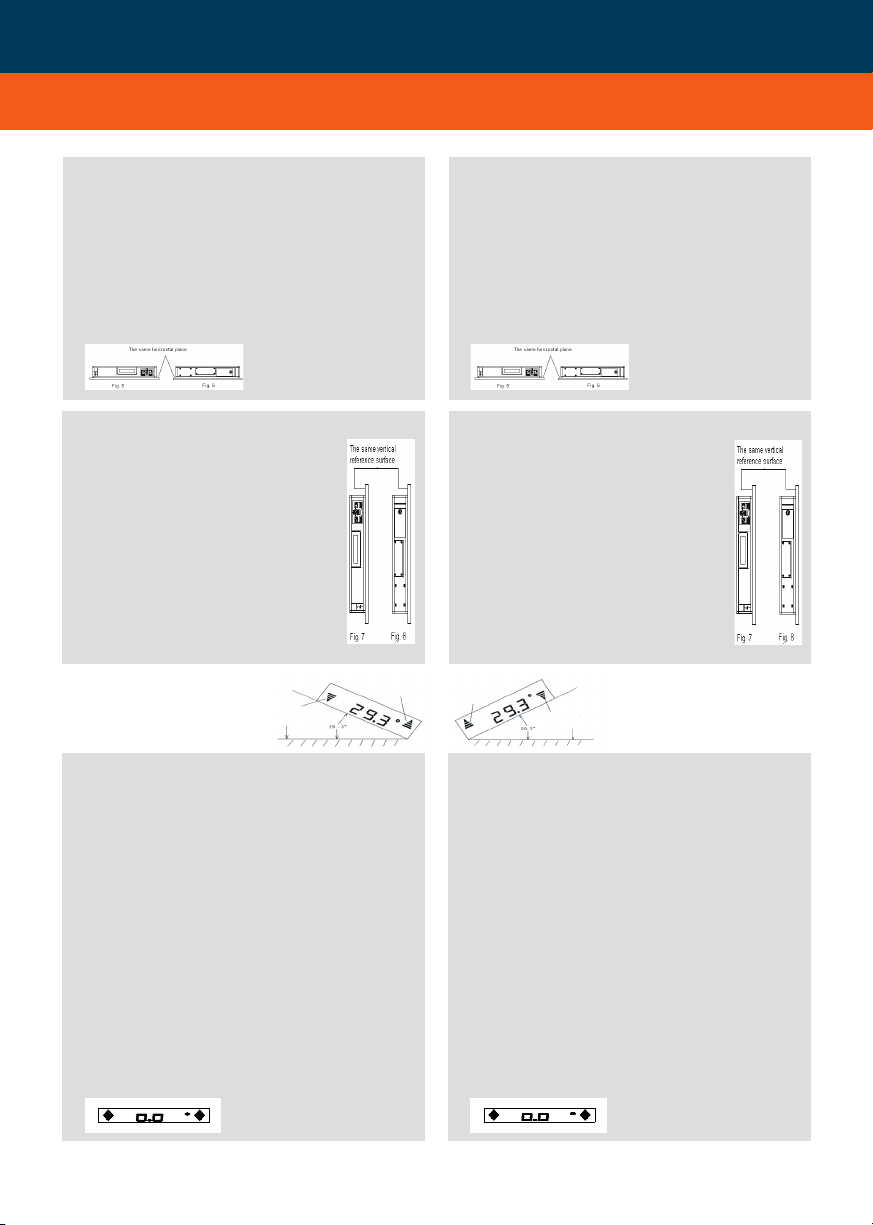

CALIBRARE ORIZONTALA HORIZONTAL CALIBRATION

Lay down unit on a flat horizontal surface (Fig. 5)

and switch unit on. Press ZERO (display shows

„0“). Wait 10 sec, press ZERO again (display shows

„1“). Turn unit by 180° (Fig. 6), wait 10 sec and

press ZERO (display shows „2“) => calibration

process completed. Now unit starts measuring

automatically.

CALIBRARE VERTICALA

VERTICAL CALIBRATION

Lay down unit on a flat vertical sur-

face (Fig. 5) and switch unit on. Press

ZERO (display shows „0“). Wait

10 sec. press ZERO again (display

shows„1“). Turn unit by 180°

(Fig. 6), wait 10 sec. and press ZERO

(display shows „2“)

=> calibration process completed.

Now unit starts measuring auto-

matically.

MASURAREA INLINARII

0° - 45,0° Conduce catre 0°

45.1° - 90° Conduce catre 90°

Exact in pozitia “0” - sunt afisate sageti duble.

MEASUREMENT OF INCLINATION

Switch on S-Digit multi.

Measured inclination value is shown in de-

grees (°) – can be changed to percent (%)

by pressing button „°/%“. Lay unit on sur-

face with blank bottom side only.

The 2 arrows in the display indicate which

direction S-Digit multi has to be moved in

order to reach 0° or 90°-position.

0° - 45.0° Leading to 0°-position

45.1° - 90° Leading to 90°-position

The exact „0“-position is shown by double-

arrows.

Asezati unitatea pe o suprafaþãplanãorizontalã

(Fig. 5) þi porniþi aparatul. Apãsaþi ZERO (pe

display apare "0"). Aþteptaþi 10 secunde, apãsaþi

din nou ZERO (prezinta afiþare "1"). Întoarceþi

unitatea cu 180 ° (fig. 6), aþteptaþi 10 secunde þi

apãsaþi ZERO (pe display apare "2") =>. proces

finalizat de calibrare. Acum, unitatea porneþte

mãsurarea în mod automat.

Asezati unitatea pe o suprafaþã

verticalãplanã(Fig. 5) þi porniþi-o. .

Apasati ZERO (pe display apare "0").

aþteaptã10 sec. apãsaþi din nou

ZERO (afiþarea prezinta "1").

Întoarceþi unitatea cu 180 grade (Fig.

6), asteptati 10 sec. þi apãsaþi ZERO

(pe display apare "2") => Procesul de

calibrare finalizat. Acum, unitatea

porneþte automat mãsurarea.

Porneþte S-Digit multI. Valoarea înclinãrii

mãsuratãeste afiþatãîn grade (°) - poate fi

schimbat la sutã(%) apãsând butonul "°/%".

Aþezaþi unitatea pe suprafata cu partea de jos

numai. Cele 2 sãgeati de pe afiþaj indicãcare

este direcþia S-Digit unde trebuie sãfie mutata

Pentru a ajunge la 0 ° sau la 90 ° .

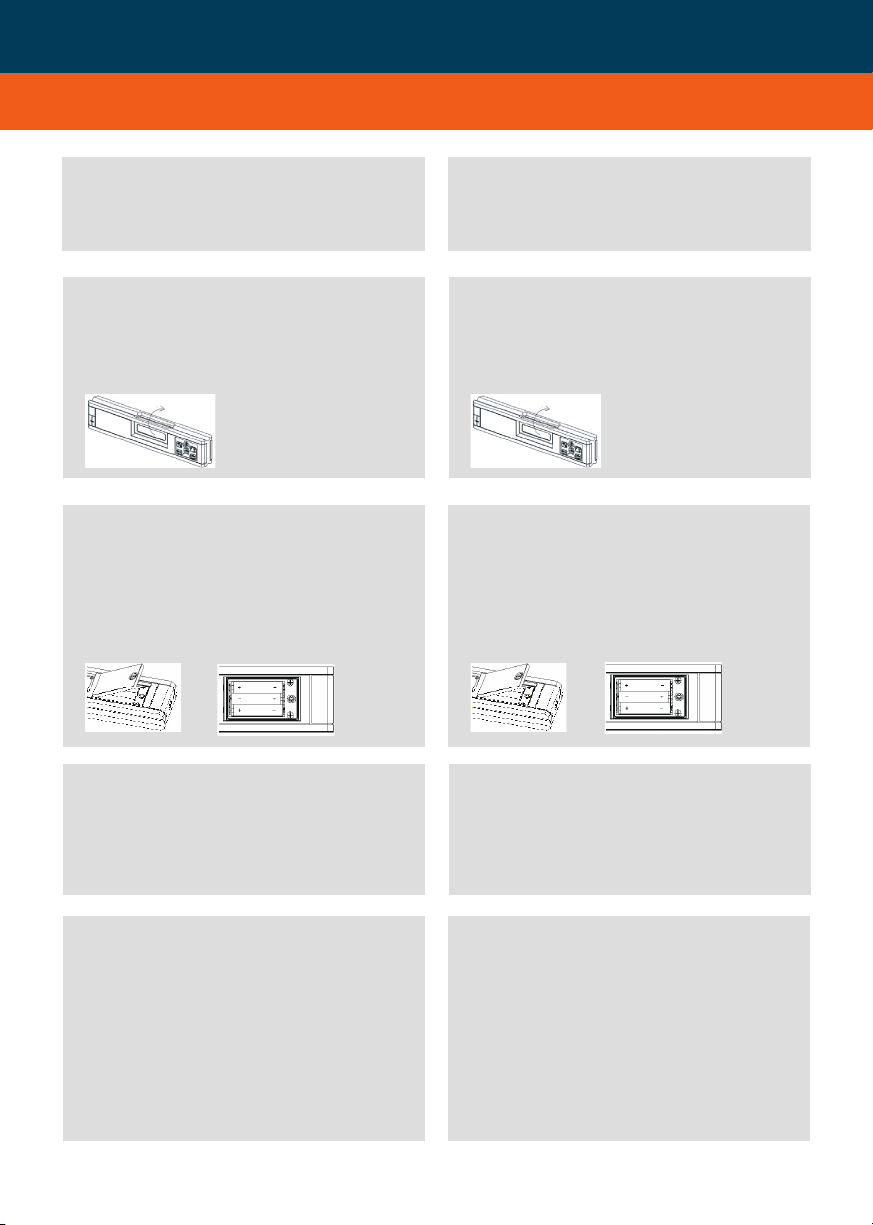

Connection to camera tripod

With 1/4“-thread (at bottom side) S-Digit

multi can be connected to a camera tripod.

Conectarea la trepied foto

cu conectorul 1 “-aparatul poate fi conectat

la un trepied foto.

(conector in partea inferioara)

Baterii

Deschideti capacul aflat in partea din spate,

si asezati bateriile, (respectand polaritatea).

Important: cand simbolul bateriei clipeste,

trebuiesc inlocuite bateriile

Batteries

Open the battery compartment cover and put

in batteries (take care of polarity).

Important: Battery symbol flashes when bat-

teries need to be replaced.

Laserklassifizierung

Laser classification

The instrument is a laser class 2 laser pro-

duct according to DIN IEC 60825-1:2003-10.

It is allowed to use unit without further safe-

ty precautions.

Eye protection is normally secured by aver-

sion responses and the blink reflex.

•

SPECIAL APPLICATION

S-Digit multi has a rotable display which can

be turned within a range of 180°.

APLICATII SPECIALE

S-Digit multi are un Display ce se poate roti

intr-o zona de 180°

Display-ul va intoarce automat cifrele daca se

masoara “peste cap”. Citirea, se face astfel in

orice pozitie.

Display has automatic digit inversion for over-

head measurements. Reading of measured

values is possible in every position.

- Instrumentul are laserul clasa 2, produs cu

laser în conformitate cu

DIN IEC 60825-1:2003-10

-Este permisãutilizarea unitãþii fãrãa mai fi

luate alte mãsuri de precauþie de siguranþã

-Protecþia ochilor este în mod normal asiguratã

de rãspunsul de aversiune þi de reflexul de

clipire

Conformitate CE

Instrumentul este in acord cu marca CE

EN 61326:1997, EN 55022,

EN 61000-4-2/-3.

CE-Conformity

Instrument has CE-mark according to

EN 61326:1997, EN 55022,

EN 61000-4-2/-3.

Instructiuni Siguranta

Safety instructions:

Please follow up instructions given in opera-

tors’ manual.

Use instrument for measuring jobs only.

Do not open instrument housing. Repairs

should be carried out by authorized work-

shops only. Please contact your local dealer.

Do not remove warning labels or safety

instructions.

Keep instrument away from children.

Do not use instrument in explosive environ-

ment.

•

Curatare si Intretinere Care and cleaning

Please handle measuring instruments with

care.

Clean with soft cloth only after any use. If

necessary damp cloth with some water.

If instrument is wet clean and dry it carefully.

Pack it up only if it is perfectly dry.

Transport in original container / case only.

•

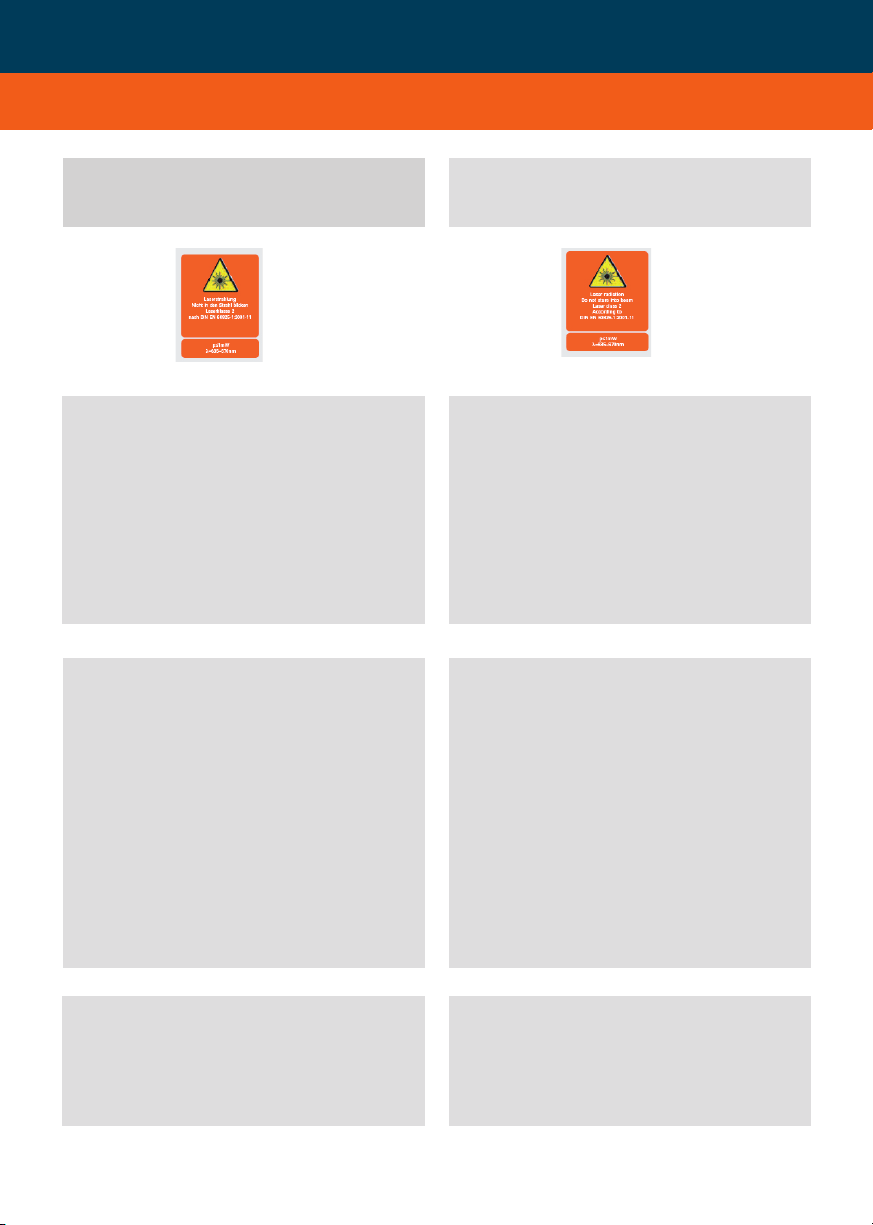

Laser class 2 warning labels on the laser

instrument.

Laser din clasa 2, etichete de avertizare pe

instrument

-Vãrugãm sãmanuiti instrumente de

masurare cu grijã.

-Curãtati cu o cârpãmoale dupãorice utilizare.

Dacãeste necesar , folositi o cârpãumedãcu

puþinãapã.

-În cazul în care instrumentul este umed

curatati-l þi uscati-l cu atenþie.

-Impachetati-l numai dacãacesta este perfect

uscat.

-Vãrugãm sãurmaþi instrucþiunile date pana acum în

manualul. de instructiuni

-Nu priviþi în fascicul. Fascicul laser poate duce la leziuni

oculare. O privire directãîn fascicul (chiar de la mare

distanþã) poate provoca daune la ochii. dvs.

-Nu tintiti raza laser asupra persoanelor sau animalelor.

Planul cu laser ar trebui sãfie înfiinþat deasupra nivelului

ochilor persoanelor.

-Utilizaþi instrument de mãsurare la locuri de muncã.

-Nu deschideþi carcasa instrumentului. Reparatia ar

trebui sãfie efectuatãde cãtre atelierele autorizate . Vã

rugãm sãcontactaþi distribuitorul dvs. local.

-Nu scoateþi etichetele de avertizare sau instrucþiuni de

siguranþã.

-Pãstraþi instrumentul departe de copii.

-Nu utilizaþi instrumentul în mediu exploziv

Acceptabilitate Electromagnetica (EMC) Electromagnetic acceptability (EMC)

It cannot be completely excluded that this

instrument will disturb other instruments

(e.g. navigation systems);

will be disturbed by other instruments (e.g.

intensive electromagnetic radiation nearby

industrial facilities or radio transmitters).

•

Garantie Warranty

This product is warranted by the manufac-

turer to the original purchaser to be free from

defects in material and workmanship under

normal use for a period of two (2) years from

the date of purchase.

During the warranty period, and upon proof

of purchase, the product will be repaired or

replaced (with the same or similar model at

manufacturers option), without charge for

either parts or labour.

In case of a defect please contact the dealer

where you originally purchased this product.

The warranty will not apply to this product if

it has been misused, abused or altered.

Without limiting the foregoing, leakage of the

battery, bending or dropping the unit are

presumed to be defects resulting from mis-

use or abuse.

Specific reasons for erroneous measuring

results

Measurements through glass or plastic win-

dows;

Dirty laser emitting windows;

After instrument has been dropped or hit.

Please check accuracy.

Large fluctuation of temperature: If instru-

ment will be used in cold areas after it has

been stored in warm areas (or the other way

round) please wait some minutes before car-

rying out measurements.

•

-Nu poate fi complet exclus cãacest

instrument va deranja alte instrumente (de

exemplu, sisteme de navigaþie)

-va fi deranjat de cãtre alte instrumente (de

exemplu, intensiv electromagnetice radiaþii în

apropiere instalaþii industriale sau emiþãtoare

radio).

Motivele specifice pentru care

rezultatele masurate pot fi eronate

- Mãsurãtorile prin sticlãsau Ferestre din

plastic;

-Ferestre care emit laserul murdare.

-Dupãce instrumentul a fost scãpat pe jos sau

lovit. Vãrugãm sãverificaþi acurateþea.

-Fluctuaþie mare de temperaturã: în cazul în

care instrumentul va fi utilizat în zone reci dupã

ce a fost depozitat în zonele calde (sau invers),

vãrog, aþteptaþi câteva minute înainte de

efectuarea mãsurãtorilor.

-Acest produs este garantat de cãtre

producãtor cãtre cumpãrãtorul iniþial sãfie liber

de defecte de material þi manoperã, în condiþii

normale de utilizare pentru o perioadãde doi

(2) ani de la data cumpãrãrii.

-În timpul perioadei de garanþie, þi la

prezentarea dovezii de cumpãrare, produsul va

fi reparat sau înlocuit (cu aceeaþi sau model

similar la alegerea producãtorului), fãrãplatã,

fie pentru piese sau manopera.

-În cazul unui defect vãrugãm sãcontactaþi

distribuitorul în cazul în care aþi cumpãrat iniþial

acest produs.Garanþia nu se va se aplicãla

acest produs, în cazul în care a fost utilizat în

mod abuziv, abuzat sau modificat. fãrã

limitarea cele de mai sus, scurgerile de baterie,

indoire sau renuntarea la unitatea de sunt

considerate a fi defecte care rezultãde utilizare

necorespunzãtoare sau abuzivã.

10/2007

Exceptii privind responsabilitatea Exceptions from responsibility

The user of this product is expected to follow

the instructions given in operators’ manual.

Although all instruments left our warehouse

in perfect condition and adjustment the user

is expected to carry out periodic checks of

the product’s accuracy and general perfor-

mance.
